AVENTOS HL – Hochliftklappe © Julius Blum Gmb. H 2
AVENTOS HL 1. Produktkonzept 2. Programm 3. Montage und Verarbeitung 4. Technische Details 5. Vermarktungsmaßnahmen © Julius Blum Gmb. H 3
AVENTOS HL 1. Produktkonzept 2. Programm 3. Montage und Verarbeitung 4. Technische Details 5. Vermarktungsmaßnahmen © Julius Blum Gmb. H 4
1. Produktkonzept n Design - Trend zu breiteren Unterschränken (z. B. 900 mm Korpusbreite) - Wunsch nach gleichem Design in Unter- und Oberschrank - Für diese Breiten sind Drehtüren ungeeignet © Julius Blum Gmb. H 5
1. Produktkonzept n Nutzen - Klappe schwenkt aus dem Bewegungsbereich - Korpus kann ungehindert geöffnet bleiben © Julius Blum Gmb. H 6
1. Produktkonzept n Schwerpunkte - Perfekte Bewegung - Design und Wertigkeit - Einfache Montage und Verstellung - Durchgängiges Programm n Weitere Punkte - Lange Lebensdauer - Keine vorstehenden Teile - Kranzleiste und Wangen © Julius Blum Gmb. H 7
AVENTOS HL 1. Produktkonzept 2. Programm 3. Montage und Verarbeitung 4. Technische Details 5. Vermarktungsmaßnahmen © Julius Blum Gmb. H 8

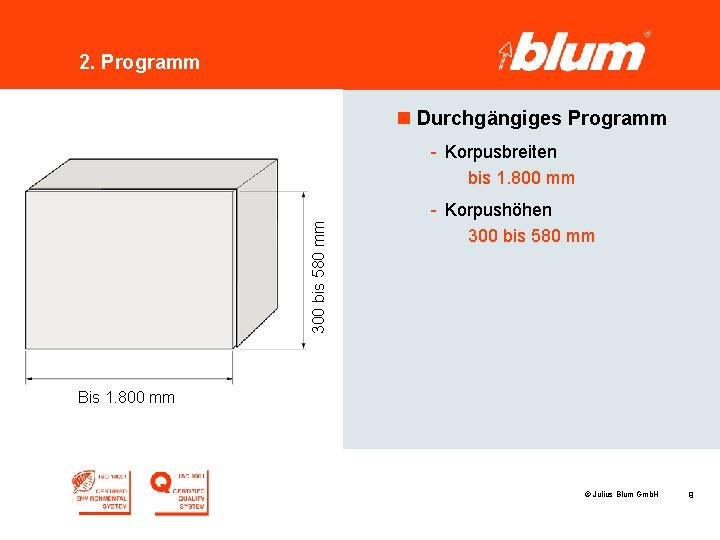

2. Programm n Durchgängiges Programm 300 bis 580 mm - Korpusbreiten bis 1. 800 mm - Korpushöhen 300 bis 580 mm Bis 1. 800 mm © Julius Blum Gmb. H 9
2. Industrieprogramm n Kraftspeicher 20 L 2 x 01 - Symmetrisch - 5 Typen >> abhängig von Korpushöhe und Frontgewicht 20 L 2101 20 L 2301 20 L 2501 20 L 2701 20 L 2901 © Julius Blum Gmb. H 10
2. Industrieprogramm n Hebelpaket 20 L 3 x 01 - Links / rechts - 4 Typen >> abhängig von Korpushöhe 20 L 3201 20 L 3501 20 L 3801 20 L 3901 © Julius Blum Gmb. H 11
2. Industrieprogramm n Auswahl Kraftspeicher und Hebelpaket abhängig von Korpushöhe [mm] und Frontgewicht inkl. Griff [kg] Beispiel Korpushöhe [mm]: Frontgewicht inkl. Griff [kg]: 500 mm 4, 0 kg >> Im Überschneidungsbereich (Grenzbereich) empfehlen wir den stärkeren Kraftspeicher. © Julius Blum Gmb. H 12
2. Industrieprogramm n Abdeckkappe groß 20 L 8001 - Links / rechts - Hellgrau / Seidenweiss n Abdeckkappe rund 20 F 9001 - Symmetrisch - Tiefgrau © Julius Blum Gmb. H 13
2. Industrieprogramm n Frontbefestigung 20 S 4201 - Symmetrisch - Zum Anschrauben n Frontbefestigung 20 S 4201 A A … für schmale Alurahmen - Symmetrisch - Für schmale Alurahmen © Julius Blum Gmb. H 14
2. Industrieprogramm n Querstabilisierung vormontiert 20 Qxxx. MA - Inklusive Aufnahme und Abdeckkappe Achtung! - Die Querstabilisierung von AVENTOS HS ist aus Stabilitätsgründen nicht geeignet. © Julius Blum Gmb. H 15
2. Handelsprogramm n Querstabilisierung unmontiert / zum Ablängen* 20 Q 1061 UA - Ohne Aufnahme und - Ohne Abdeckkappe * Nur im Handelsprogramm © Julius Blum Gmb. H 16
AVENTOS HL Handelsverpackung 5 unterschiedliche Kraftspeicher - Sets 2 x 20 L 2 x 01 2 x 20 F 9001 1 x 20 L 8001 li 1 x 20 L 8001 re 1 x Montageanleitung 10 x Bef. -Schrauben … zusätzlich - Frontbefestigung Set 20 S 4200 oder 20 S 4200 A - Querstabilisierung zum Ablängen 20 Q 1061 UA 4 unterschiedliche Hebelpaket – Sets 2 x 20 L 3 x 01 2 x 20 Q 0002 A 2 x 20 Q 0003 A © Julius Blum Gmb. H 20
AVENTOS HL 1. Produktkonzept 2. Programm 3. Montage und Verarbeitung 4. Technische Details 5. Vermarktungsmaßnahmen © Julius Blum Gmb. H 23
3. Montage und Verarbeitung n Schnelle und einfache Montage und Demontage - Dank CLIP Technologie © Julius Blum Gmb. H 24
3. Montage und Verarbeitung n Einfache Verarbeitung mittels Bohrlehre 65. 5020 - Zur Positionierung des Kraftspeichers © Julius Blum Gmb. H 25
3. Montage und Verarbeitung n Frontbefestigung - Werkzeuglose Montage und Demontage der Front © Julius Blum Gmb. H 26

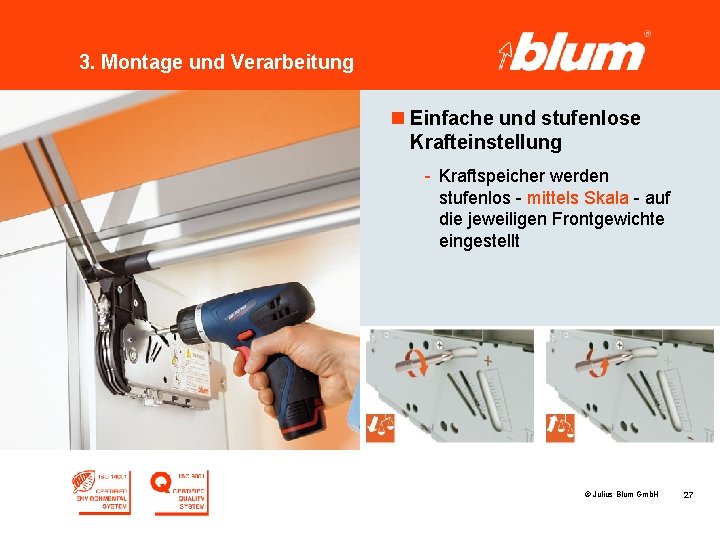

3. Montage und Verarbeitung n Einfache und stufenlose Krafteinstellung - Kraftspeicher werden stufenlos - mittels Skala - auf die jeweiligen Frontgewichte eingestellt © Julius Blum Gmb. H 27
3. Montage und Verarbeitung n Frontverstellung - 3 -dimensional - Stufenlos - Komfortabel über Gewindeschnecke bzw. Exzenter Seitenverstellung Höhenverstellung Neigungsverstellung © Julius Blum Gmb. H 28
AVENTOS HL 1. Produktkonzept 2. Programm 3. Montage und Verarbeitung 4. Technische Details 5. Vermarktungsmaßnahmen © Julius Blum Gmb. H 29
3. Technische Details H n Kraftspeicherposition (H) - H = 88 mm + SOB … Stärke Oberboden - 2 Zapfen zur einfacheren Positionierung innerhalb des Systems 32 - Befestigung mit mindestens 5 Stück Ø 4 x 35 mm Spanplattenschrauben © Julius Blum Gmb. H 31
3. Technische Details n Frontbearbeitung X X = A + FA FA … F) Frontaufschlag (=SOB – SOB … Stärke Oberboden F Fuge … Hebelpaket Korpushöhe (KH) Y A 20 L 3201 300 – 350 mm 153 mm 20 L 3501 350 – 400 mm 203 mm 20 L 3801 400 – 550 mm 253 mm 20 L 3901 450 – 580 mm 303 mm Y = FA + 12. 5 mm © Julius Blum Gmb. H 32
3. Technische Details n Platzbedarf - Mindest lichte Tiefe >> 278 mm - Mindest lichte Höhe (bezieht sich auf 19 mm Dicke) Korpushöhe (KH) Min. 278 mm Mind. LH 300 – 350 mm 20 L 3201 262 mm 350 – 400 mm 20 L 3501 312 mm 400 – 550 mm 20 L 3801 362 mm 450 – 580 mm 20 L 3901 412 mm © Julius Blum Gmb. H 34
3. Technische Details n Platzbedarf überm Korpushöhe (KH) Y 300 – 350 mm 20 L 3201 260. 0 mm 350 – 400 mm 20 L 3501 350. 0 mm 400 – 550 mm 20 L 3801 438. 0 mm 450 – 580 mm 20 L 3901 526. 0 mm - Fachbodenrücksprung mindestens 56 mm © Julius Blum Gmb. H 35

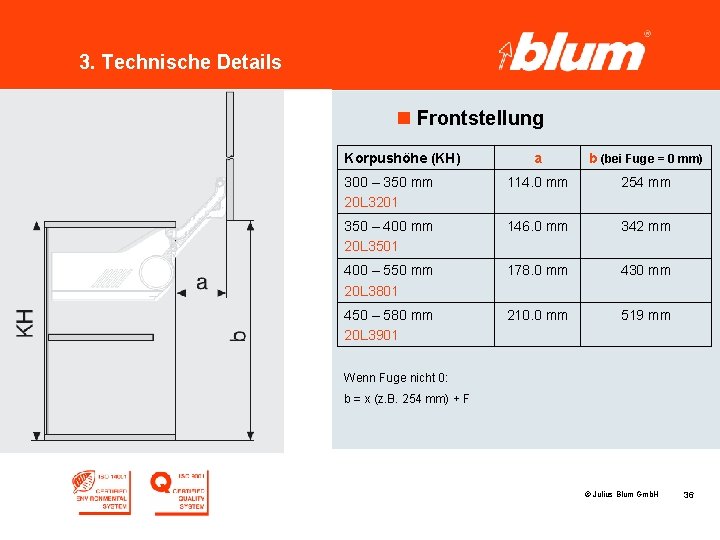

3. Technische Details n Frontstellung Korpushöhe (KH) a b (bei Fuge = 0 mm) 300 – 350 mm 20 L 3201 114. 0 mm 254 mm 350 – 400 mm 20 L 3501 146. 0 mm 342 mm 400 – 550 mm 20 L 3801 178. 0 mm 430 mm 450 – 580 mm 20 L 3901 210. 0 mm 519 mm Wenn Fuge nicht 0: b = x (z. B. 254 mm) + F © Julius Blum Gmb. H 36
3. Technische Details n Einbaubreite - 36 mm Beispiel - Korpusbreite: 600 mm - Seitenwandstärke: 16 mm - Nutzbare lichte Weite: 496 mm © Julius Blum Gmb. H 37
3. Technische Details n Querstabilisierung [1] - Für die nötige Frontstabilität [1] - Zum Ablängen [1] = lichte Weite – 120 mm © Julius Blum Gmb. H 38
3. Technische Details n Verbindungsstück 20 Q 091 ZA 2 2 - Ab Korpusbreite 1219 mm - Für Seitenwandstärke 15 mm bis 19 mm >> [2] = 1/2 Korpusbreite – 158 mm << © Julius Blum Gmb. H 39
3. Technische Details 2 x n Verbindungsstück 20 Q 091 ZA Handelsverpackung - 2 Abdeckkappen - 2 Aufnahmen - 1 Aufhängehaken 2 x - 1 Verbindungsstück © Julius Blum Gmb. H 40
3. Technische Details n Qualität - Interne Tests auf 80. 000 Bewegungen © Julius Blum Gmb. H 41
AVENTOS HL 1. Produktkonzept 2. Programm 3. Montage und Verarbeitung 4. Technische Details 5. Vermarktungsmaßnahmen © Julius Blum Gmb. H 42
5. Vermarktungsmaßnahmen Übersicht Gesamtbroschüre AVENTOS (48 Seiten) >> inklusive AVENTOS HF, HS, HK und HL Handmodell >> altes und neues Design © Julius Blum Gmb. H 43
AVENTOS HL 1. Produktkonzept 2. Programm 3. Montage und Verarbeitung 4. Technische Details 5. Vermarktungsmaßnahmen © Julius Blum Gmb. H 44
