Bluetooth Mihkel Kajanus 13 MM 1 2014 Sisukord
Bluetooth Mihkel Kajanus 13 MM 1 2014
Sisukord � � � Bluetooht Sinihamba ajalugu Põlvkonnad ja versioonid Klassid & ulatused Süsteemi arhitektuur Ohutus september 2021 2
Bluetooht Bluetooth ehk sinihammas on 1990. aastatel Bluetooth Special Interest Group (SIG) poolt loodud IEEE 802. 15. 1 tehnoloogiale vastav tööstusstandard, seadmete traadita omavaheliste suhtlemise jaoks (WPAN). Sinihammas on liides, mille abil suudavad erinevad seadmed nagu mobiiltelefonid, PDA-d, arvutid või perifeeriaseadmed omavahel suhelda. Sinihamba põhieesmärgiks on andmeedastuste ja juhtmeühenduste asendamine. Esimese osa sinihamba traadita tehnoloogiast töötas välja Hollandi professor Jaap Haartsen ja rootslane Sven Mattisson. Algselt oli see mõeldud firmale Ericsson. Teised osad töötasid välja peamiselt firmad Nokia ja Intel. http: //et. wikipedia. org/wiki/Bluetooth september 2021 3

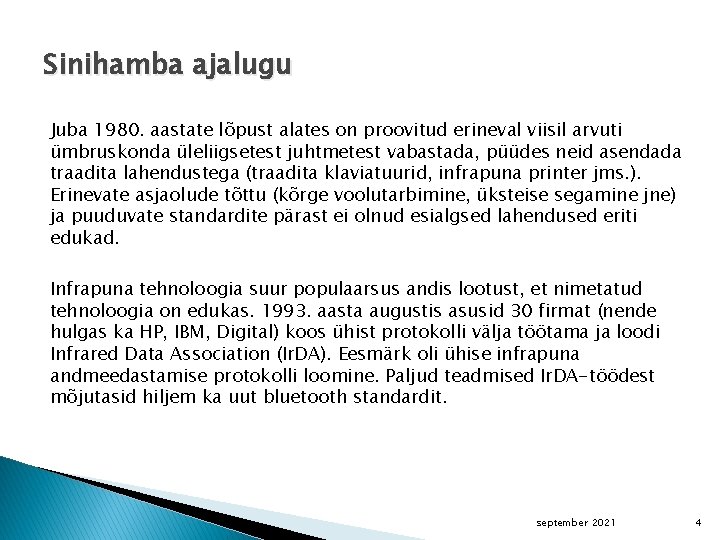

Sinihamba ajalugu Juba 1980. aastate lõpust alates on proovitud erineval viisil arvuti ümbruskonda üleliigsetest juhtmetest vabastada, püüdes neid asendada traadita lahendustega (traadita klaviatuurid, infrapuna printer jms. ). Erinevate asjaolude tõttu (kõrge voolutarbimine, üksteise segamine jne) ja puuduvate standardite pärast ei olnud esialgsed lahendused eriti edukad. Infrapuna tehnoloogia suur populaarsus andis lootust, et nimetatud tehnoloogia on edukas. 1993. aasta augustis asusid 30 firmat (nende hulgas ka HP, IBM, Digital) koos ühist protokolli välja töötama ja loodi Infrared Data Association (Ir. DA). Eesmärk oli ühise infrapuna andmeedastamise protokolli loomine. Paljud teadmised Ir. DA-töödest mõjutasid hiljem ka uut bluetooth standardit. september 2021 4
… Kuna infrapuna tehnoloogia kasutamisel oli probleemiks andmete edastamisel vajalik saatja ja saaja vaheline silmside, anti aastal 1994. aastal firmale Ericsson ülesanne uurida traadita ühenduse loomise võimalikkust raadiolainete abil. Uuring andis positiivse tulemuse ja 1998. aastal asutasid Nokia, Ericsson, IBM, Toshiba ja Intel Bluetooth Special Intereset Group´i (SIG), mille ülesandeks oli standardi väljatöötamine. Esimese lõpliku versiooni avaldas SIP aasta 1999. aasta juulis, milleks oli Bluetooth versioon 1. 0 ja millele järgnes sama aasta detsembris Bluetooth 1. 0 b. Alles 2001. aasta veebruaris toodi välja versioon 1. 1. See oli esimene soliidsem põhi turukõlblikute seadmete jaoks, sest eelnevas versioonis esines üsna palju ebatäpsusi ja vigu. Nimi „Bluetooth“ („Sinihammas“) sai nime 10. sajandil elanud Taani Viikingite kuninga Harald Blåtand´i järgi, kes oli tuntud kui väga hea rääkija. Nimi „Bluetooth“ oli küll ainult algul koodinimeks, selle tehnoloogia väljaarendamisprojekti jaoks, hiljem otsustatigi selle nime kasuks. Fakt, et tegemist on skandinaavlasega, mõjus nimepanemise protsessile soodustavalt, sest firmad nagu Ericsson ja Nokia, kes töötasid sinihamba väljatöötamisel tugevalt kaasa, on samuti Skandinaavia firmad. http: //et. wikipedia. org/wiki/Bluetooth september 2021 5
Põlvkonnad ja versioonid � � � � Bluetooth Bluetooth 1. 0 1. 1 1. 2 2. 0 2. 1 3. 0 4. 0 ja 1. 0 B + + EDR HS EDR http: //et. wikipedia. org/wiki/Bluetooth september 2021 6
Klassid & ulatused Maks. võimsus Klass 1 100 m. W 20 d. Bm ca. 100 m Klass 2 2, 5 m. W 4 d. Bm ca. 10 m Klass 3 1 m. W 0 d. Bm ca. 1 m Klass Ulatus õues september 2021 7
Süsteemi arhitektuur Üks sinihamba võrgustik (Piconet) võib koosneda kuni 255 osast, millest kuni 8 võivad korraga aktiivsed olla (3 -bitine aadresseerimine) ja 247 ( 8 bittine aadresseerimine) on samal ajal ootel. Kõik ootel olevad seadmed võivad olla sünkroonis ja vajadusel aktiveeruda. Üks Picovõrk koosneb ühest Master-ist ja kuni seitsmest Slave-ist. Master juhib kommunikatsiooni ja jagab teiste osavõtjatele saatmisslotte (Time Division Multiple Access TDMA). Üks sinihamba seade võib korraga mitmes võrgus olla, aga ainult ühes võrgus Masterina töötada. Kuni 10 Picovõrgustiku vormistavad ühe scatter võrgustikku ( ingl. to scatter=laiali ajama), mille sees kõik osavõtjad saavad teineteisega kontakteeruda. Ühte picovõrgustikku tuntakse ära teatud sagedushüplemisejärjekorra järgi. Seadmete andmeedastuskiirus langeb scattervõrgustikus tunduvalt. See iseorganiseeritud traadita võrk – scattervõrgustik – ei ole kuni tänase päevani standardiseeritud, sest puudub teatud algoritm, mis vastaks kõikide scattervõrgustikku nõuetele. http: //et. wikipedia. org/wiki/Bluetooth september 2021 8
Ohutus Esimese Bluetooth läbimurdmise autor oli Ollie Whitehouse (esimene demonstratsioon toimus 2004 aastal aprillis). Aga pakutud meetodil oli üks tõsine miinus - läbimurdmine oli võimalik ainult siis, kui oli võimalus võtta kätte mõlemaid seadmeid enne nende ühendusprotsessi alustamist (protsessi, mille korral seadmed vahetuvad üksteisega identifikatsiooni infoga). Juhul , kui esimene "kontakt" oli sooritatud kuritegija ulatuse piiri tagant, järgnev andmevahetus ei saa mingit riski. Teine ja praegune meetod oli pakutud inimistega Tel Aviv´i ülikoolist (Avishai Wool ja Yaniv Shaked). Pakutud meetod lubab murda läbi ükskõik millist andmevahetuse seanssi Bluetooth´iga seotud seadmete vahel, isegi, kui see ei ole esimene seanss http: //et. wikipedia. org/wiki/Bluetooth september 2021 9
september 2021 10

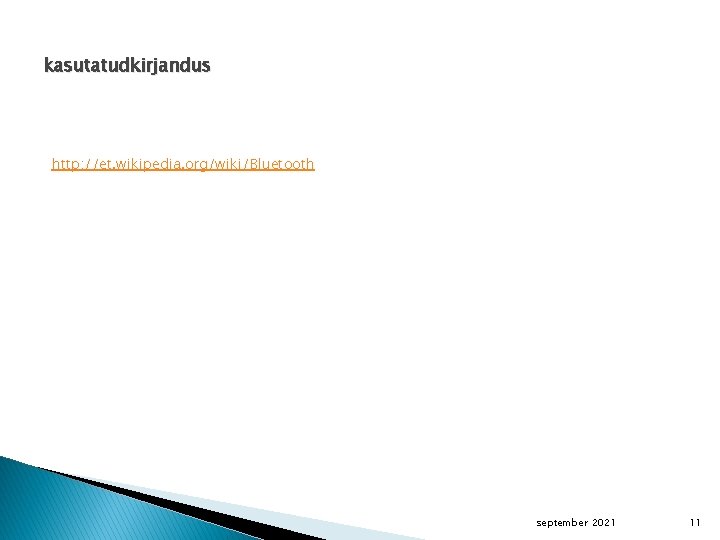

kasutatudkirjandus http: //et. wikipedia. org/wiki/Bluetooth september 2021 11
