Bloqueo y etiquetado Introduccin Cmo usar esta presentacin
Bloqueo y etiquetado
Introducción Cómo usar esta presentación CLÁUSULA DE EXENCIÓN DE RESPONSABILIDAD Esta presentación contiene material de base para usar en un entorno de capacitación impartida por instructor. Puede modificar esta presentación para satisfacer las necesidades específicas de capacitación de su organización. Este material de capacitación contiene información muy importante y pertinente. Sin embargo, no se debe asumir que cumple con todos los requisitos legales de todos los estados. Algunos estados exigen que las capacitaciones sean elaboradas e impartidas por personas con determinada formación y experiencia. En algunas diapositivas, el texto de pantalla se complementa con material adicional en las notas de las diapositivas. Este contenido tiene autorización para ser modificado y usarse en un entorno de aula. No puede redistribuir este material de ninguna forma. Esta capacitación corresponde al NIVEL DE CONCIENTIZACIÓN y no califica a ninguna persona para realizar tareas específicas ni valida el nivel de competencia de los participantes; debe ser complementada con evaluaciones y capacitaciones pertinentes de operación y procesos, así como supervisión gerencial, para verificar que todo el contenido haya sido comprendido y asimilado. Su organización debe realizar una evaluación de todas las situaciones de exposición, los códigos y las regulaciones aplicables y establecer los controles, las capacitaciones y las medidas de protección adecuadas para controlar en forma efectiva las situaciones de exposición y garantizar el cumplimiento. Este programa no determina que las condiciones y las prácticas de su organización sean seguras, ni una garantía que su aplicación prevendrá los accidentes y pérdidas ni satisfacer las reglamentaciones locales, estatales o federales.

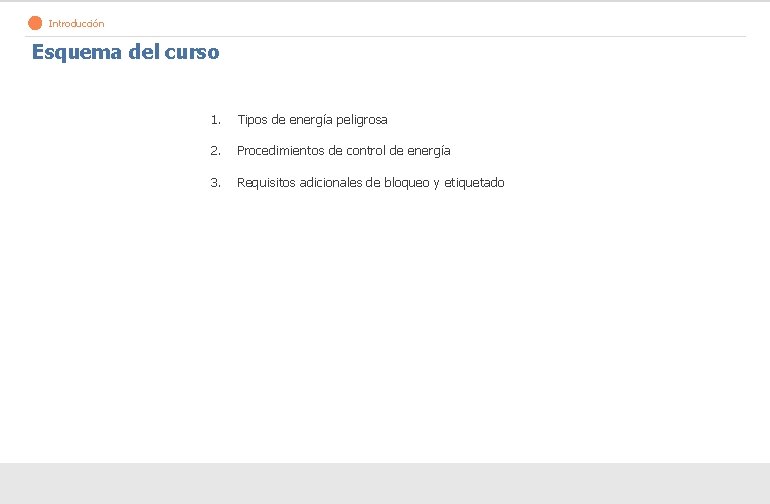

Introducción Esquema del curso 1. Tipos de energía peligrosa 2. Procedimientos de control de energía 3. Requisitos adicionales de bloqueo y etiquetado
Introducción Objetivos de aprendizaje • Porque los programas de bloqueo y etiquetado son necesarios • Cuando un programa se debe desarrollar • Los procedimientos y los pasos que el programa debe contener • Los papeles y las responsabilidades del empleador y el empleado • Los requisitos de capacitación del programa y la auditoría
Introducción La importancia de programas de bloqueo y etiquetado ! Los empleados que realizan el mantenimiento de los equipos se ven enfrentados a las lesiones graves o la muerte.
Introducción La importancia de programas de bloqueo y etiquetado Hay más de 3. 000 citaciones cada año. * El bloqueo y etiquetado es uno de los 10 estándares más frecuentemente citados en los Estados Unidos.
Introducción Requisitos del programa • Se requiere un programa si los empleados realizan servicio o mantenimiento de las máquinas o los equipos que pueden arrancar de forma inesperada o liberar la energía almacenada. • El programa debe: ‒ Establecer procedimientos para quitar el suministro de energía y colocar los dispositivos. ‒ Tratar la energía almacenada o potencialmente acumulada, cuando sea apropiado. ‒ Incluir requisitos de capacitación y revisión de programa. • Personalizar el programa para cada sitio individual.
Introducción Papeles y responsabilidades Empleados afectados Empleados autorizados Otros empleados
Introducción Definiciones • Dispositivo de aislamiento de energía: Un dispositivo mecánico que impide físicamente la transmisión o liberación de energía • Equipo: Un dispositivo que se conecta directamente al dispositivo de aislamiento de energía • Energía en cero: El punto en el que se quitan todas las fuentes de energía
1 Tipos de energía peligrosa Qué necesita saber: • Fuentes de energía que requieren una evaluación de riesgos: ‒ Eléctrica ‒ Mecánica ‒ Química ‒ Hidráulica ‒ Neumática ‒ Potencial
1 Tipos de energía peligrosa Evaluación de riesgos • Identifique todas las fuentes de riesgo. • La energía peligrosa podría incluir lo siguiente: ‒ Eléctrica ‒ Mecánica ‒ Química ‒ Hidráulica ‒ Neumática • También considere lo siguiente: ‒ Energía almacenada o potencial ‒ Fuentes térmicas ‒ Factores humanos
1 Tipos de energía peligrosa Energía eléctrica • Este es el tipo de energía más común. • Las ‒ ‒ ‒ fuentes incluyen lo siguiente: Energía eléctrica Electricidad estática Dispositivos de almacenamiento eléctrico • Los – – resultados podrían incluir lo siguiente: Descargas eléctricas Quemaduras Electrocución Explosiones
1 Tipos de energía peligrosa Energía mecánica • Esta energía se crea por el movimiento mecánico. • Se puede encontrar en lo siguiente: ‒ Aparatos de transmisión de energía ‒ Ruedas volantes ‒ Correas ‒ Poleas • El contacto con las piezas móviles puede aplastar, fracturar, cortar o amputar una parte del cuerpo.
1 Tipos de energía peligrosa Energía química • Es la energía producida por las reacciones químicas. • Podría causar salpicaduras. • A menudo necesita ser controlada en tuberías y otras porciones de equipo. • Otros peligros relacionados con sustancias químicas incluyen: ‒ Gas o calor de las reacciones químicas. ‒ Productos químicos peligroso.
1 Tipos de energía peligrosa Energía neumática • Es el producto de presión almacenada de gas o aire en las líneas neumáticas y los recipientes. • La presión se debe aliviar antes de servicio o mantenimiento. • Se puede encontrar en lo siguiente: ‒ Sistemas presurizados ‒ Compresores ‒ Aire a través de cañerías ‒ Herramientas de accionamiento neumático ‒ Gases
1 Tipos de energía peligrosa Energía hidráulica • Esta energía se deriva del movimiento y la presión de líquidos. • Se ‒ ‒ encuentra comúnmente en lo siguiente: Pistones Frenos hidráulicos Motores alternantes Prensas hidráulicas
1 Tipos de energía peligrosa Energía potencial • Es energía almacenada que podría ser peligrosa si se libera. • Ejemplos incluyen lo siguiente: ‒ Gravedad ‒ Resortes ‒ Energía térmica

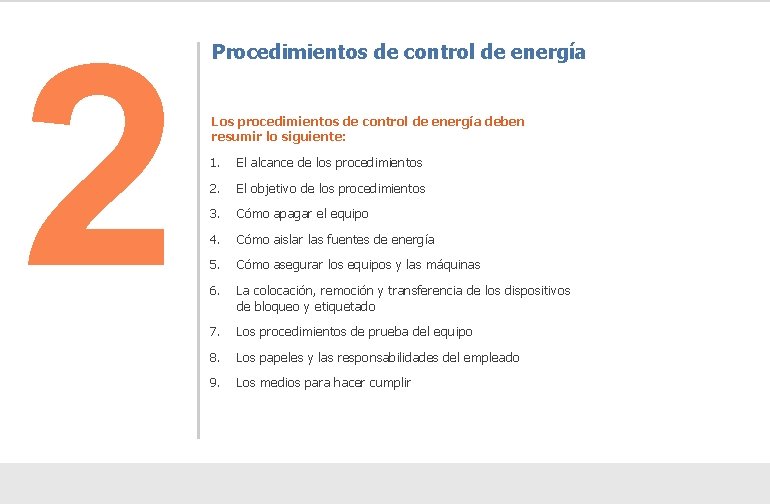

2 Procedimientos de control de energía Los procedimientos de control de energía deben resumir lo siguiente: 1. El alcance de los procedimientos 2. El objetivo de los procedimientos 3. Cómo apagar el equipo 4. Cómo aislar las fuentes de energía 5. Cómo asegurar los equipos y las máquinas 6. La colocación, remoción y transferencia de los dispositivos de bloqueo y etiquetado 7. Los procedimientos de prueba del equipo 8. Los papeles y las responsabilidades del empleado 9. Los medios para hacer cumplir
2 Procedimientos de control de energía Resumen de los pasos 1. Preparación para el apagado 2. Apagado 3. Aislar las fuentes de energía 4. Colocar bloqueos y etiquetas 5. Controlar la energía residual 6. Verificar los métodos de control de energía

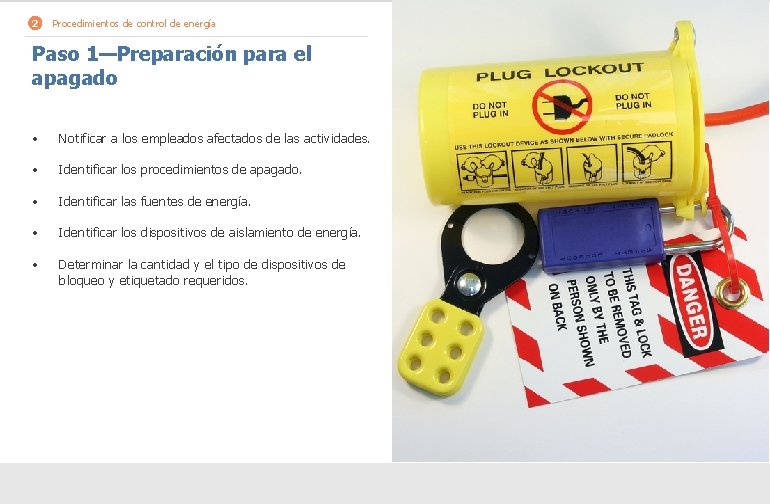

2 Procedimientos de control de energía Paso 1—Preparación para el apagado • Notificar a los empleados afectados de las actividades. • Identificar los procedimientos de apagado. • Identificar las fuentes de energía. • Identificar los dispositivos de aislamiento de energía. • Determinar la cantidad y el tipo de dispositivos de bloqueo y etiquetado requeridos.
2 Procedimientos de control de energía Paso 2—Apagado • Apagar el equipo por su método normal de apagado y prendido.

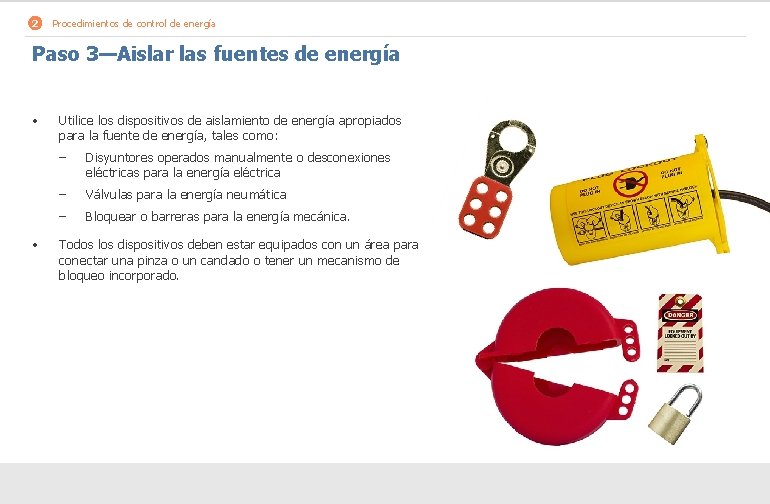

2 Procedimientos de control de energía Paso 3—Aislar las fuentes de energía • • Utilice los dispositivos de aislamiento de energía apropiados para la fuente de energía, tales como: ‒ Disyuntores operados manualmente o desconexiones eléctricas para la energía eléctrica ‒ Válvulas para la energía neumática ‒ Bloquear o barreras para la energía mecánica. Todos los dispositivos deben estar equipados con un área para conectar una pinza o un candado o tener un mecanismo de bloqueo incorporado.
2 Procedimientos de control de energía Paso 4—Colocar bloqueos y etiquetas • Los bloqueos se unen para que el dispositivo no se puede operar hasta que se eliminen los bloqueos. • Los dispositivos deben estar en la posición de apagado. • Las etiquetas indican que el dispositivo y el equipo no se pueden operar. • Bloqueos, etiquetas, letreros y sellos deben estar bien unidos. • El nombre del empleado autorizado se debe incluir.
2 Procedimientos de control de energía Programas de etiquetado solamente • Algunos dispositivos de aislamiento de energía no permitan bloqueos. • Las etiquetas se unen donde se colocaría un dispositivo de bloqueo. • Las desventajas incluyen: ‒ No protección física. ‒ Una falsa impresión de seguridad.
2 Procedimientos de control de energía Requisitos para todos los dispositivos: • Durables • Color, forma y apariencia estándares • Lo suficientemente sustanciales para evitar la remoción accidental ‒ Las etiquetas deben tener una resistencia de desbloqueo mínima de 50 libras. • Etiquetados con el nombre del empleado autorizado
2 Procedimientos de control de energía Requisitos adicionales de la etiqueta • Legible y comprensible para todos los empleados • Contiene instrucciones de no operar o energizar el equipo • De un solo uso • De cierre automático • No liberable • Aplicada a mano * Las mejores prácticas para usar tanto bloqueos como etiquetas.

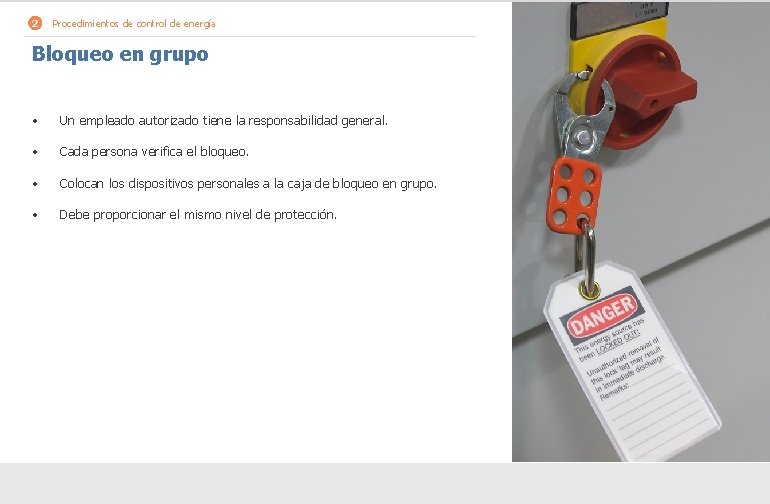

2 Procedimientos de control de energía Bloqueo en grupo • Un empleado autorizado tiene la responsabilidad general. • Cada persona verifica el bloqueo. • Colocan los dispositivos personales a la caja de bloqueo en grupo. • Debe proporcionar el mismo nivel de protección.

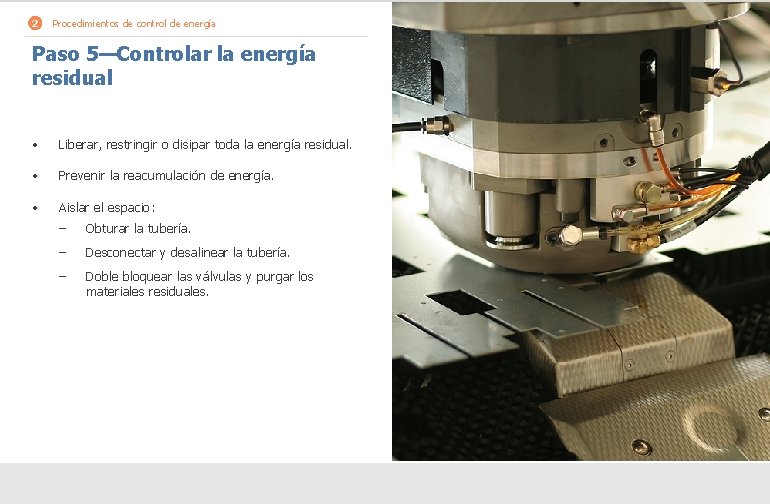

2 Procedimientos de control de energía Paso 5—Controlar la energía residual • Liberar, restringir o disipar toda la energía residual. • Prevenir la reacumulación de energía. • Aislar el espacio: ‒ Obturar la tubería. ‒ Desconectar y desalinear la tubería. ‒ Doble bloquear las válvulas y purgar los materiales residuales.
2 Procedimientos de control de energía Paso 6—Verificar los métodos de control de energía • Asegurarse que los interruptores, las válvulas y otros mecanismos no se puedan prender. • Activar los interruptores y palancas de control de los equipos, y pulsar los botones de prendido para asegurarse de aislar la energía. • Devolver los interruptores, las palancas y los botones a la posición de apagado. • Utilizar un medidor para asegurarse que la energía eléctrica no está presente.
2 Procedimientos de control de energía Procedimientos de arranque • Inspeccione el área y elimine todas las herramientas, los trapos y otros materiales. • Asegúrese que el equipo sea funcionalmente intacto. • Recoloque todos los resguardos y otros dispositivos de seguridad, si aplica. • Notifique a los empleados afectados que el equipo estará arrancando. • Compruebe el área de trabajo para asegurarse que todos los empleados se coloquen de forma segura. • Verifique todos los controles estén en la posición neutral o apagados. • Quite los dispositivos de bloqueo y etiquetado. • Notifique a los empleados afectados que los dispositivos de bloqueo y etiquetado se han quitado y el equipo o la maquinaria está lista para su uso.

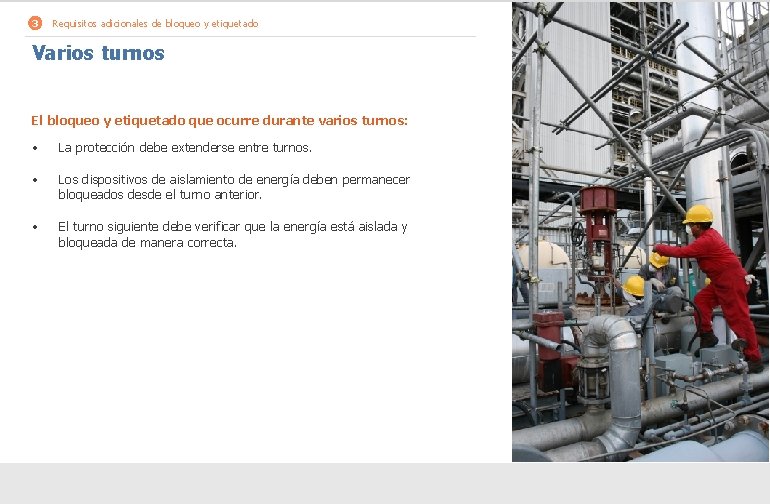

3 Requisitos adicionales de bloqueo y etiquetado Varios turnos El bloqueo y etiquetado que ocurre durante varios turnos: • La protección debe extenderse entre turnos. • Los dispositivos de aislamiento de energía deben permanecer bloqueados desde el turno anterior. • El turno siguiente debe verificar que la energía está aislada y bloqueada de manera correcta.
3 Requisitos adicionales de bloqueo y etiquetado Empleados afectados Capacitación de los empleados afectados: • Objetivo y uso de los procedimientos de control de energía • Limitaciones de un programa de etiquetado solamente • Cómo darse cuenta cuando se está utilizando un procedimiento • Quién está autorizado para realizar el trabajo • Que se prohíbe reiniciar el equipo que está bloqueado o etiquetado
3 Requisitos adicionales de bloqueo y etiquetado Empleados autorizados Capacitación de los empleados autorizados: • Las políticas y los procedimientos del programa de control de energía • El tipo y la magnitud de las fuentes de energía peligrosa • Los métodos y medios necesarios para el aislamiento y el control de energía • Limitaciones de un programa de bloqueo y etiquetado
3 Requisitos adicionales de bloqueo y etiquetado Requisitos para volver a cursar la capacitación Se requiere el reentrenamiento en las siguientes circunstancias: • Cambios de asignación de las tareas de un empleado. • Las máquinas, los equipos o los procesos cambian. • El procedimiento de control de energía se modifica. • Hay insuficiencias en el conocimiento de un empleado. • Hay desviaciones en el cumplimiento de los procedimientos.
3 Requisitos adicionales de bloqueo y etiquetado Auditoría • La auditoría se realiza: ‒ Por lo menos cada año. ‒ Si se observa una debilidad o un problema. • Las auditorías se realizan por los empleados autorizados. • Las auditorías revisan lo siguiente: ‒ Cumplimiento de los procedimientos de aislamiento de energía ‒ Eficacia de los procedimientos de bloqueo y etiquetado ‒ Capacitación de empleados ‒ Papeles y responsabilidades asignados ‒ Responsabilidades de la persona autorizada

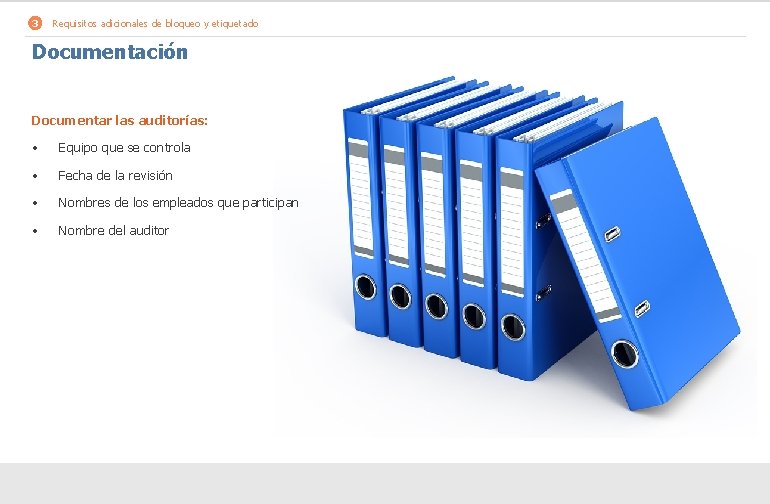

3 Requisitos adicionales de bloqueo y etiquetado Documentación Documentar las auditorías: • Equipo que se controla • Fecha de la revisión • Nombres de los empleados que participan • Nombre del auditor

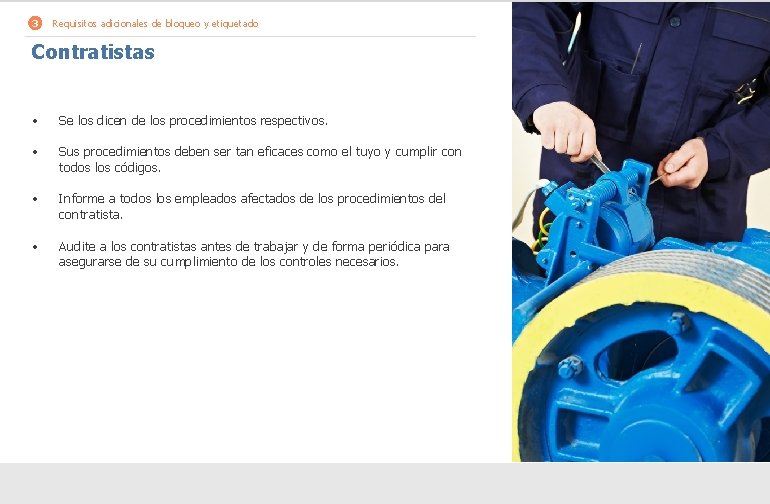

3 Requisitos adicionales de bloqueo y etiquetado Contratistas • Se los dicen de los procedimientos respectivos. • Sus procedimientos deben ser tan eficaces como el tuyo y cumplir con todos los códigos. • Informe a todos los empleados afectados de los procedimientos del contratista. • Audite a los contratistas antes de trabajar y de forma periódica para asegurarse de su cumplimiento de los controles necesarios.
Finalizar Resumen • Los procedimientos de bloqueo y etiquetado pueden impedir el arranque inesperado de una máquina. • Los tipos de energía peligrosa incluyen energía eléctrica, mecánica, química, neumática, hidráulica y potencial. • Se requiere un programa que incluye la capacitación y la auditoría. • Los sistemas de bloqueo ofrecen más protección que los sistemas de etiquetado.
