BLOQUE TEMÁTICO 3 UNIDAD TEMÁTICA 12 LECCION 44 VIGAS DE CELOSIA Y CERCHAS

VIGAS DE CELOSIA • Estructura reticular plana que consta de piezas rectas que están unidas en sus extremos mediante articulaciones. • Se utilizan en cubiertas en diente de sierra colocándolas en posición vertical y apoyando en sus nudos superiores e inferiores vigas inclinadas.

• Según su citación, las barras reciben los siguientes nombres • Cordones: formados por el conjunto de elementos que constituyen las cabezas superior e inferior de la estructura • Montantes: las barras verticales dispuestas en el alma de la estructura • Diagonales: las barras inclinadas dispuestas en el alma de la estructura

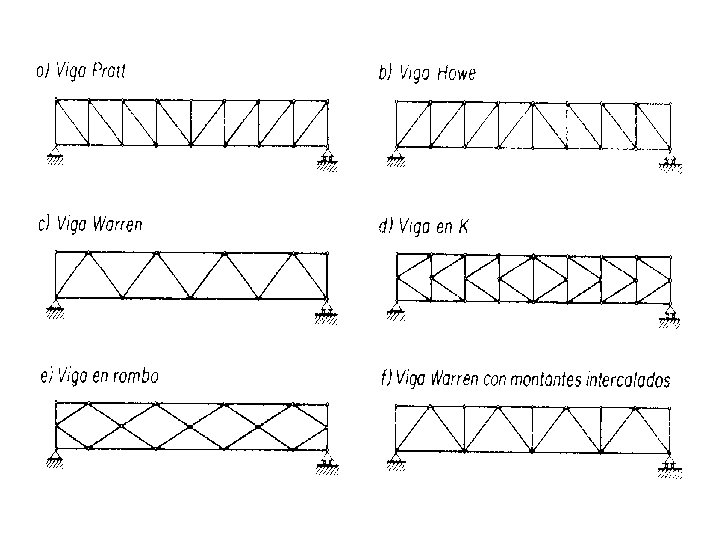

TIPOLOGIA DE VIGAS DE CELOSIA • VIGA PRATT: Se obtiene adosando triángulos rectos, en número par, de manera que sus diagonales simétricas se corten por debajo de la viga. Las barras cortas trabajan a compresión mientas las más largas lo hacen a tracción. Se utilizan para luces moderadas

TIPOLOGIA DE VIGAS DE CELOSIA • VIGA HOWE Se obtiene adosando también triángulos rectángulos, pero de manera que las diagonales simétricas se corten por encima de la viga. Las barras más largas trabajan a compresión, por lo que es peor solución que la anterior

TIPOLOGIA DE VIGAS DE CELOSIA • TIPO WARREN En este caso los triángulos que se adosan son equiláteros, por lo que resulta menor número de barras para la misma luz y por lo tanto son más diáfanas que las anteriores. Una variedad de este tipo es la Warren con montantes o compuesta, que se obtiene añadiendo a la anterior montantes para reducir las luces del cordón superior sometido a compresión. . Sin embargo resultan nudos más complicados de realizar

TIPOLOGIA DE VIGAS DE CELOSIA • TIPO CRUZ DE SAN ANDRÉS O EN ROMBOS Es muy utilizada para arriostramientos horizontales y para hacer indeformables los pórticos cuyos nudos no son rígidos

TIPOLOGIA DE VIGAS DE CELOSIA • TUBULARES Las vigas de celosía pueden resolverse también utilizado para las barras perfiles tubulares. Con este método se consigue una optima relación radio de giro / peso, ideal para los esfuerzos de compresión y para un mejor comportamiento ante el pandeo.

CERCHAS • Al ir creciendo su sección hacia el centro del vano, también es mayor su resistencia a los momentos de flexión, por lo que son capaces de salvar grandes luces. • El trasdos se adapta a las pendientes de los faldones de cubierta. • A estas vigas trianguladas cuyo cordón o cabeza superior es inclinado se les denomina cuchillos, cerchas o formas y con ayuda de los otros elementos secundarios que apoyan en ellas sirven para soportar el material de cobertura

• La denominación de las barras que forman las cerchas es la siguiente • Par: es el cordón superior que va según la pendiente de los faldones de cubierta • Tirante: es el cordón inferior que va de apoyo a apoyo • Montantes: son las barras verticales trabajando a compresión • Péndolas: son las barras verticales trabajando a tracción; la del centro se llama pendolón • Diagonales: son las barras inclinadas; si trabajan a compresión se denomina tornapuntas y si es a tracción tirantillas.

TIPOLOGÍA DE CERCHAS

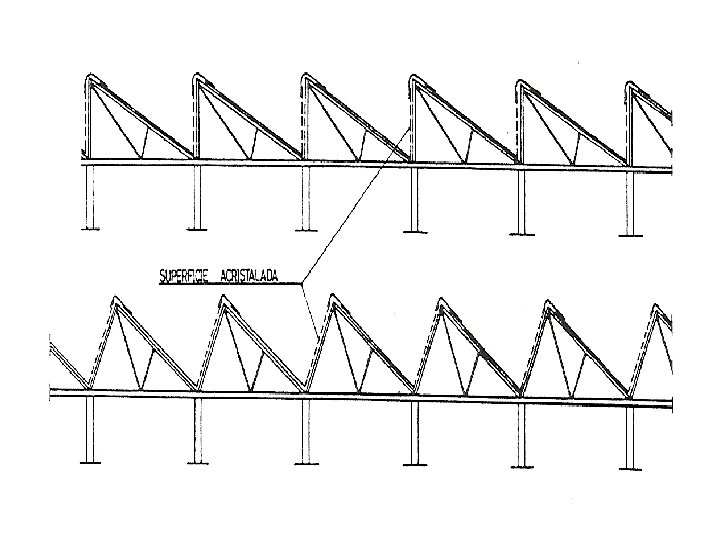

CUBIERTAS EN DIENTE DE SIERRA • Denominadas también cubiertas SHED están constituidas por cerchas asimétricas con desigual inclinación de faldones. El de mayor longitud y menor pendiente es el que lleva el material de cobertura y el de mayor pendiente suele ir acristalado. • Se utilizan sobre todo para naves industriales

TIPOS DE UNIONES • UNIONES MEDIANTE CARTELAS Características: - Se utilizan cuneado hay cierta cantidad de barras que concurren en un nudo o cuando no hay espacio para la longitud de los cordones de soldadura o la situación de los tornillos - Las cartelas deben ser de dimensiones mínimas para no aumentar el peso de la edificación. El calculo exacto de las cartelas no se realiza, se estima que su sección debe ser al menos, la misma que la de las barras en el plano normal al eje. - Deben tender a la forma rectangular procurando evitar puntas libres y ángulos entrantes - Los perfiles se pueden unir a la cartela mediante tornillos, roblones o soldadura - Se debe mantener la simetría respecto al plano de simetría.

TIPOS DE UNIONES • UNIONES POR SOLAPE Características - Es la de mas sencilla ejecución por lo que debe adoptarse siempre que las barras lo permitan - Es conveniente que las soldaduras a ambos lados de la unión se estudien correctamente para que la resultante pase por el centro de gravedad.

TIPOS DE UNIONES • UNION FRONTAL O A TOPE Características - Se utiliza sobre todo en perfiles tubulares. - Si el perfil necesitara refuerzos debe utilizarse rigidizadores

DETALLES CONSTRUCTIVOS Y APOYOS DE CERCHAS

TIPOS DE APOYOS • • Fijos Articulados Deslizantes Elastómeros

UTILIZACION DE LAS CELOSIAS ARRIOSTRAMIENTO EN NAVES

UTILIZACION DE LAS CELOSIAS ARRIOSTRAMIENTO DE EDIFICIOS

UTILIZACION DE LAS CELOSIAS VIGAS PARA LUCES IMPORTANTES

UTILIZACION DE LAS CELOSIAS CERCHAS FORMANDO CUBIERTAS
