BLOQUE TEMÁTICO III. Telescopios. Propósito. Al terminar el estudiante fundamenta opiniones sobre los impactos de la ciencia y la tecnología, comunica sus conclusiones de sus indagación, explica el funcionamiento de dispositivos y diseña dispositivos para demostrar los conceptos físicos, en base de aplicar los conceptos de imágenes con espejos y lentes.

Núcleo Temático. Problemática situada. Aprendizajes a lograr. Se desarrolla a partir de la construcción y aplicación de los conceptos de reflexión, refracción, velocidad y propagación rectilínea de la luz. Se presentan todos los conceptos del núcleo en términos de demostración: experimental y/o virtual. Comprende los conceptos de reflexión, refracción y velocidad de la luz, atreves de usar lentes planos curvos y lentes de diferentes materiales. Usa los conceptos antes mencionados para construir una cámara obscura, y un telescopio básicos.

ACTIVIDADES LA ACCIÓN DEL PRODUCTO DE MEDIACIÓN ESTUDIANTE Evaluación diagnostica individual. Formación de equipos de trabajo. Establece el proyecto (período de terminación 1 mes). Proporciona lectura de todos los conceptos del núcleo. Explicación por medio de esquemas de los conceptos del núcleo. Explicación de las actividades experimentales. Revisión continúa del trabajo de los equipos. Formulación de un cuestionario acerca de lo observado en la actividad experimental. Recapitulación. Evaluación diagnostica individual. Realización de la lectura. Realiza las actividades experimentales: Ley de reflexión en espejos planos y curvos. Ley de refracción con haces de luz que atraviesan lentes de vidrio, agua o aire. Construcción de la cámara obscura. Experimenta con lupas y haces de luz ¿encuentra la distancia focal de una lente convergente? Reporte sus actividades experimentales. Entrega el producto para su evaluación diagnostica Entrega sus reportes de su actividad experimental con su conclusión individual y de su equipo. Presenta por escrito el objetivo y solución del proyecto. Usa su cámara obscura. Entrega el reporte de construcción de su prototipo.

Promueve el pensamiento crítico, reflexivo y creativo en el estudiante mediante ejercicios sobre la luz y conceptos básicos del bloque Motiva a los estudiantes a seguir resolviendo más problemas para aumentar su habilidad. Identifica las características de problema, por ejemplo: Construcción de un telescopio con dos lentes convergentes. Explica la formación de espejismos a partir de la refracción de la luz Conclusiones individuales, por equipo y en plenaria. Presenta el objetivo y solución del proyecto. Entrega en forma escrita la solución a los problemas planteados. Con su conclusión individual y grupal.

Núcleo Temático. LA REFLEXION, VELOCIDAD Y PROPAGACION RECTILINEADE LA LUZ. Problemática situada. Como percibimos la luz. Aprendizajes a lograr. Establecer el compportamiento de la luz basado en sus caracteristicas ondulatorias.

Actividades de mediación Formación de equipos de trabajo Proyeccion del video “ la luz” Aplicacióestionario acerca del video Revisión continua del trabajo de los equipos. Moderacion de la plenaria. Recapitulación Actividades del alumno Observacion y comprencion del video Solución de un cuestionario. Resolucion del cuestionaraio y Conclusiones individuales y por equipo. Producto cuestionario resuellto por equipo de el video y conclusiones por equipo de la misma.

Video de ¿Qué es la luz? Instrucciones. Atiende el video y contesta las siguientes preguntas. 1. ¿Cuál es la naturaleza de la luz? 2. ¿Porque se considera a la luz como una onda electromagnética? 3. ¿Quien descubrió que la luz se descompone en 7 colores? 4. ¿Cuál es nuestra principal fuente de luz? 5. Cuando un cuerpo se ve de color amarillo. ¿Que ocurre con la luz que absorbe y la luz que refleja? 6. ¿Cómo se propaga la luz? 7. ¿En qué medios se puede propagar la luz? 8. ¿La luz se puede propagar en ausencia de un medio material (vacio)? 9. ¿Cuál es la diferencia entre un cuerpo transparente, translucido y un opaco? 10 ¿Cuando un cuerpo se ve negro. ¿Qué ocurre con la luz que absorbe y la luz que refleja?

Núcleo Temático. VELOCIDAD Y PROPAGACION RECTILINEADE LA LUZ. Problemática situada. La caja negra Aprendizajes a lograr. Establecer que la luz se propaga en línea recta en un medio homogéneo y a velocidad constante. Clasificar a los cuerpos en opacos, trasparentes y traslucidos y/ o luminosos e iluminados Explicar la formación de sombras.

Actividades del mediación alumno Formación de equipos de trabajo Explicación de la actividad experimental “la caja negra” Aplicación de un cuestionario de lo observado en la actividad experimental Revisión continua del trabajo de los equipos. Recapitulación Construye la caja negra Solución de un cuestionario. Resolución del cuestionario y Conclusiones individuales y por equipo. Producto Reporte de actividad experimental que debe contener cuestionario resuelto por equipo de la actividad experimental conclusiones por equipo de la misma.

Cámara obscura. A continuación se indican los pasos y materiales para construir una cámara obscura. Material. • 1 cartulina negra. • 1 hoja de papel albanene delgada. • 1 Tijeras. • 1 Resistol pritt. • 1 Compás. Procedimiento. 1. Con la cartulina negra formar la siguiente figura, la parte punteada es una ceja de 1 cm para poder pegar la cartulina, en el centro del cuadrado hacer con la punta del compás un orificio a la cartulina, recortar la figura, doblar, pegar con resistol y formar el paralelepípedo. Sin tapa 25 cm 10 cm o 10 cm Orificio

2. Con la cartulina negra formar la siguiente figura, la parte punteada es una ceja de 1 cm para poder pegar la cartulina, en el centro del cuadrado hacer una circunferencia de 4 cm de diámetro (recortarla), recortar la figura, doblar, pegar con el resistol y formar el paralelepípedo. 25 c m 9 c m Con el papel albabene, recortar un cuadrado de 10 cm x 10 cm, doblar una ceja de 1 cm alrededor del mismo quedando un cuadrado de 9 cmx 9 cm y pegarlo en la 9 c 9 c m m Orifici o cartulina como una tapa. 3. Introduce el paralelepípedo mas pequeño en el paralelepípedo mas grande, observa algún objeto que le dé luz o algún compañero en movimiento, mueve el paralelepípedo mas pequeño hacia adentro o hacia afuera para enfocar el objeto. ¿Cómo se observan los objetos? ¿A qué se debe lo observado? o

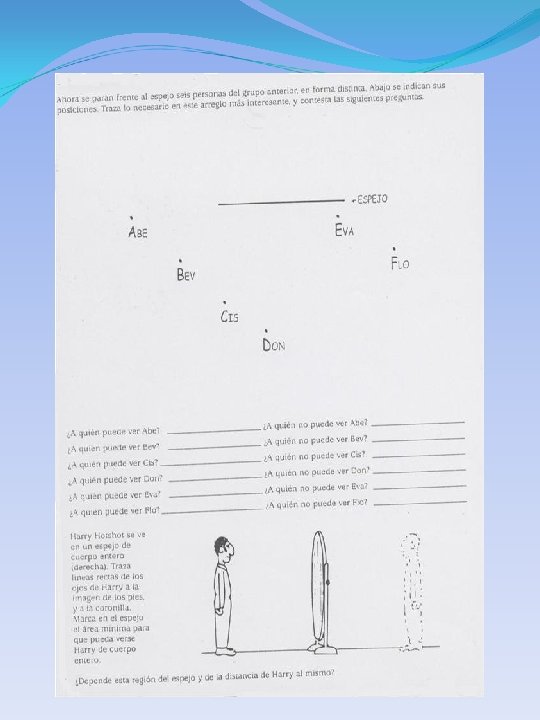

LA REFLEXIÓN DE LA LUZ. Núcleo Temático. Problemática situada. Aprendizajes a lograr. Construye tu propio periscopio. Establece las leyes de reflexión de la luz. Identifica los espejos planos y sus características. Identifica los elementos de un diagrama de rayos en un sistema óptico.

Actividades de mediación Actividades del alumno Formación de Realización de la equipos de trabajo actividad experimental y Explicación de la solución de un actividad cuestionario. experimental Realización de la “ Construye tu lectura propio periscopio. ” Identificación de Revisión continua las características de su dispositivo del trabajo de los construido equipos. Formulación de un Explicación oral con base a un cuestionario diagrama de rayos acerca de lo señalando las observado en la partes que lo actividad integran. experimental. Conclusiones Proporciona lectura acerca de individuales y por equipo. la reflexión de la luz. Explicación por medio de un diagrama de rayos de las partes de el periscopio. Recapitulación Producto Presentación y reporte con cuestionario de el dispositivo construido y conclusiones por equipo de la misma.

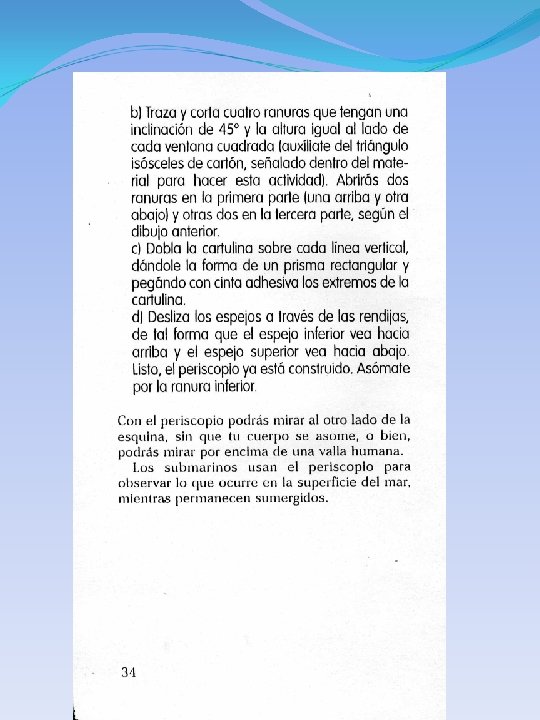

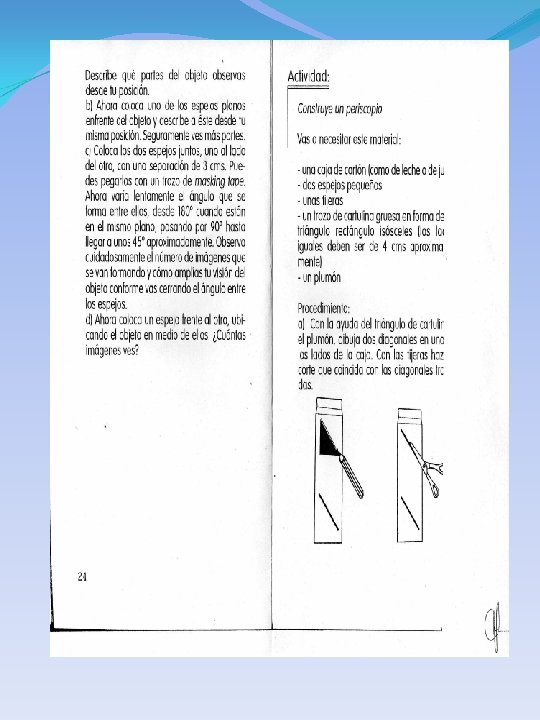

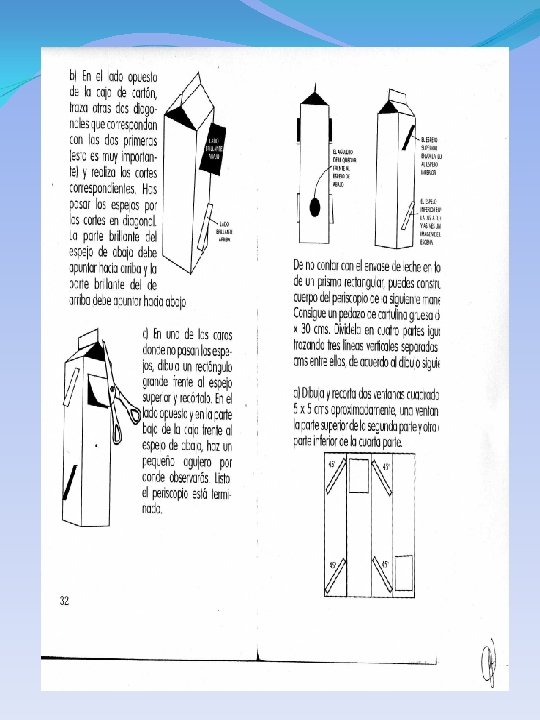

ACTIVIDAD. CONSTRUYE TU PROPIO PERISCOPIO

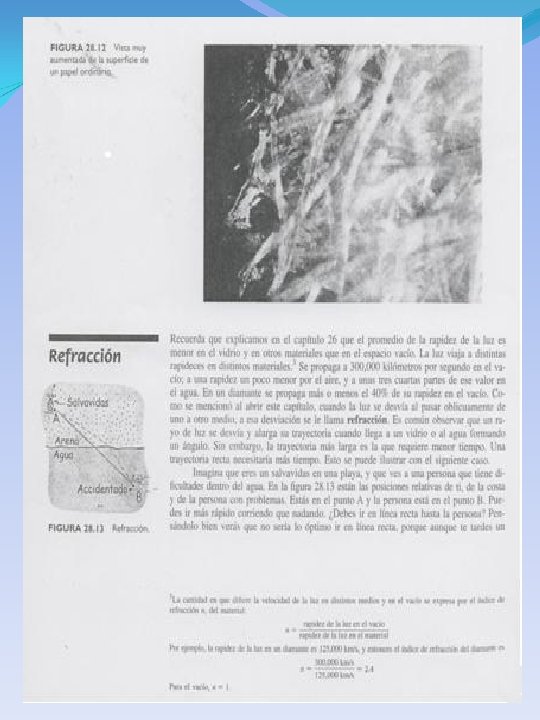

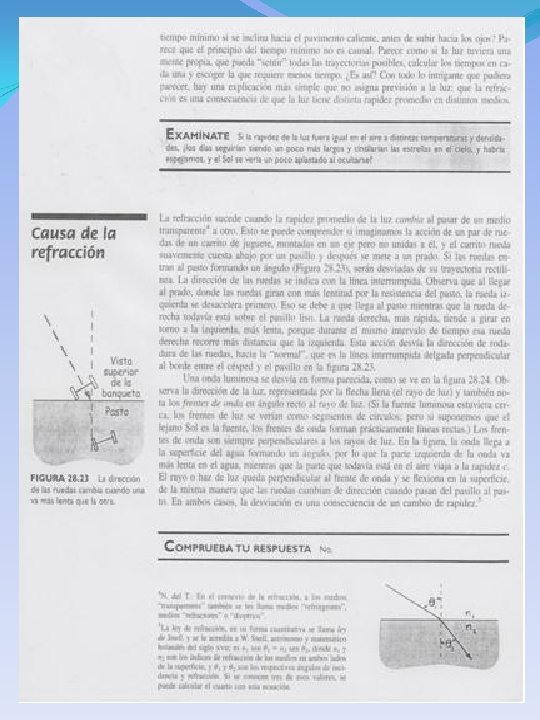

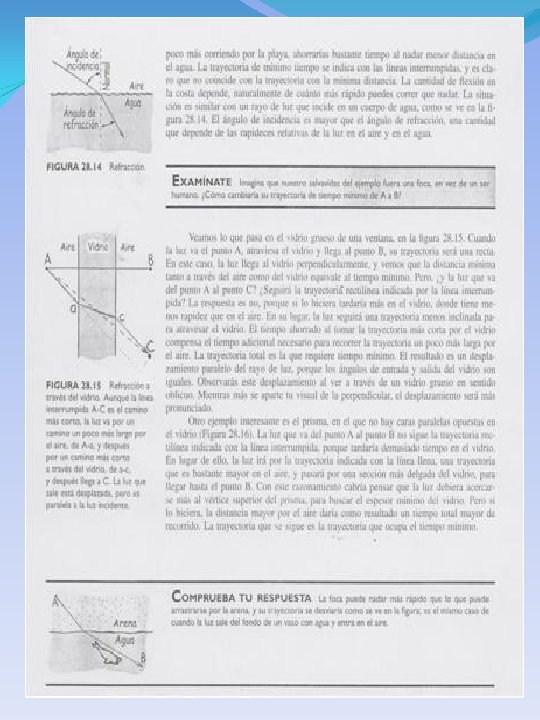

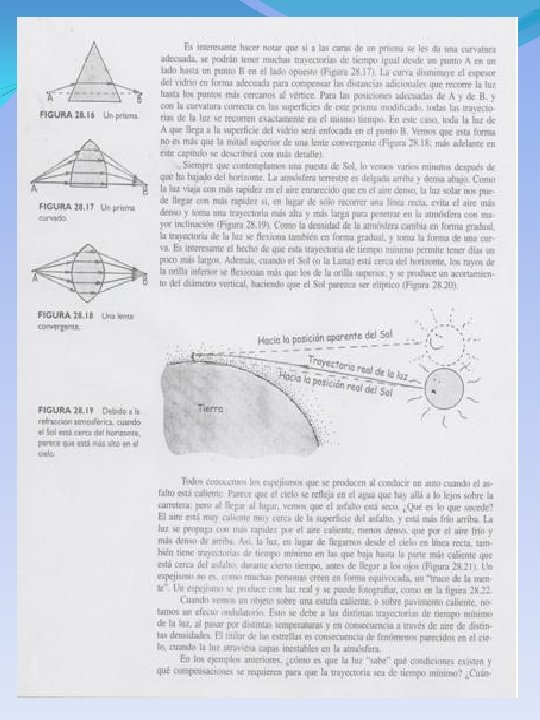

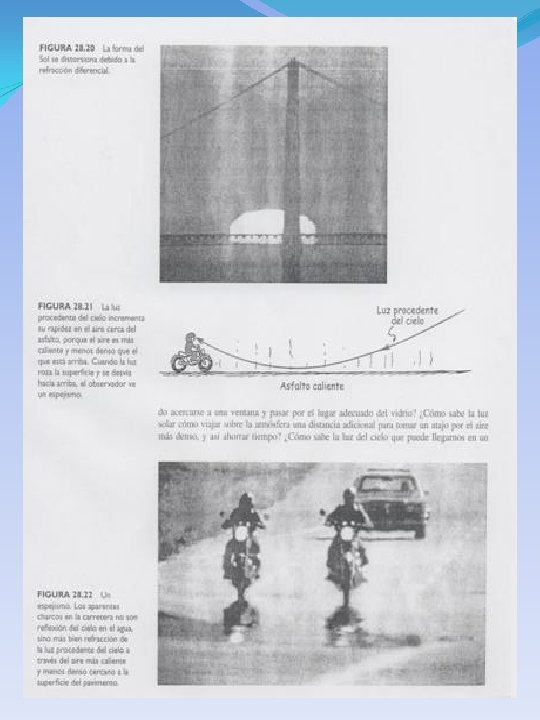

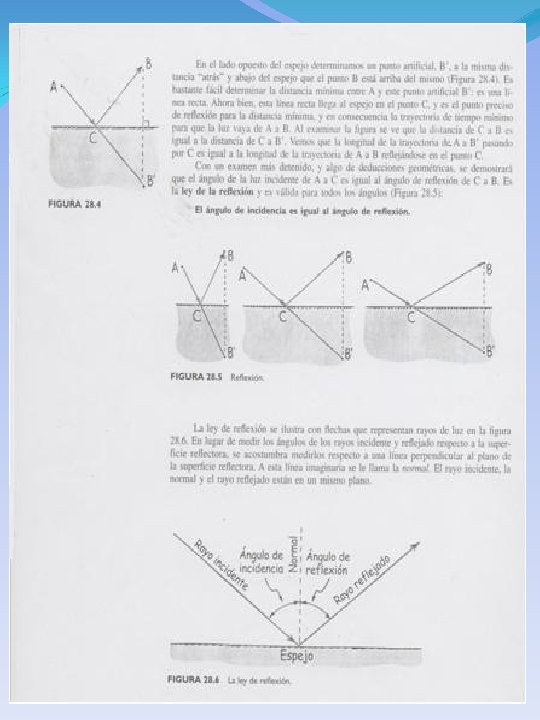

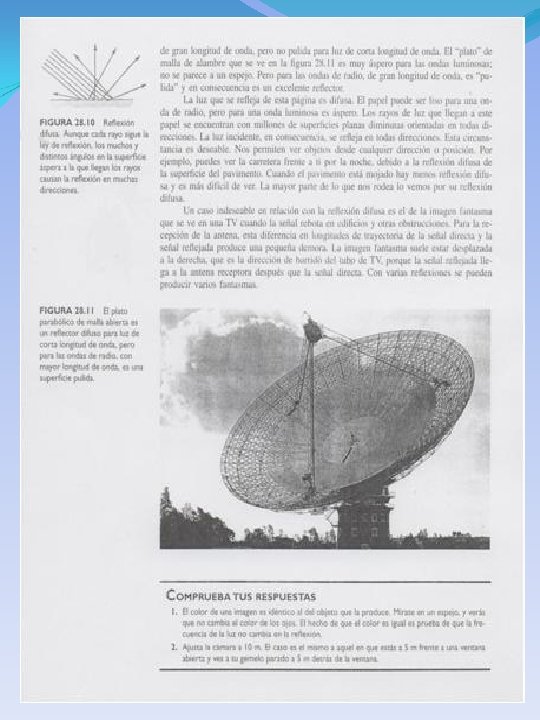

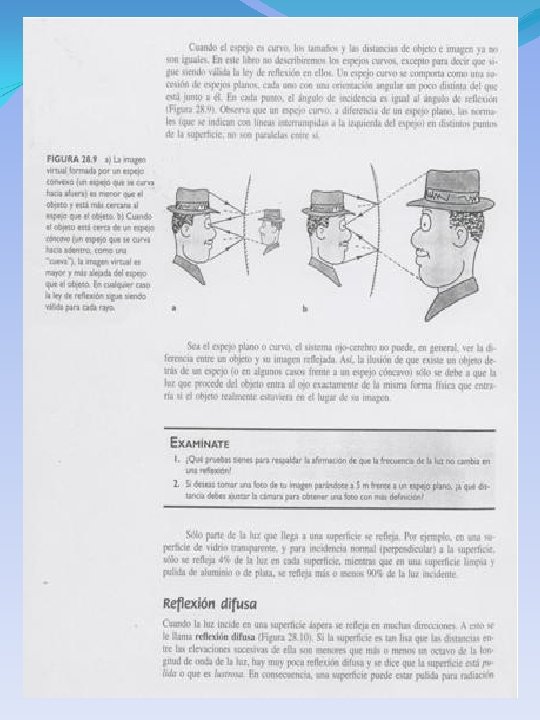

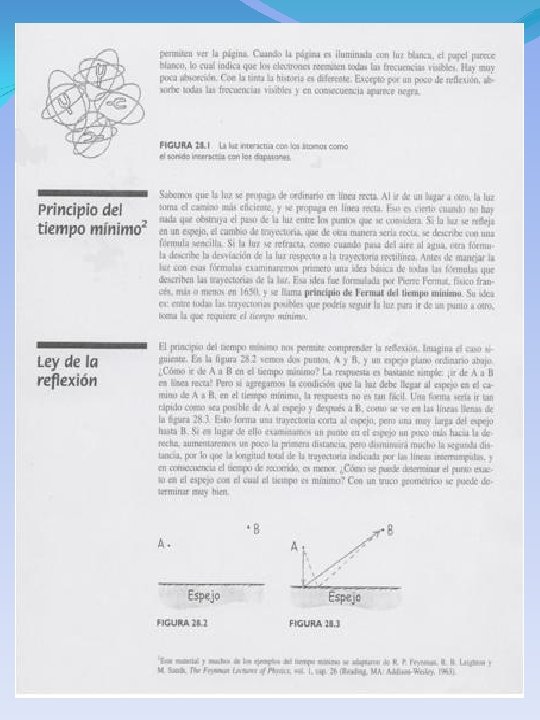

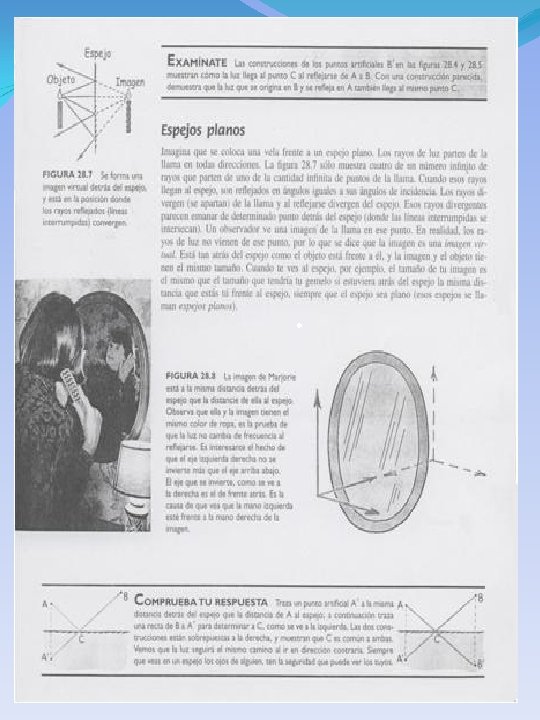

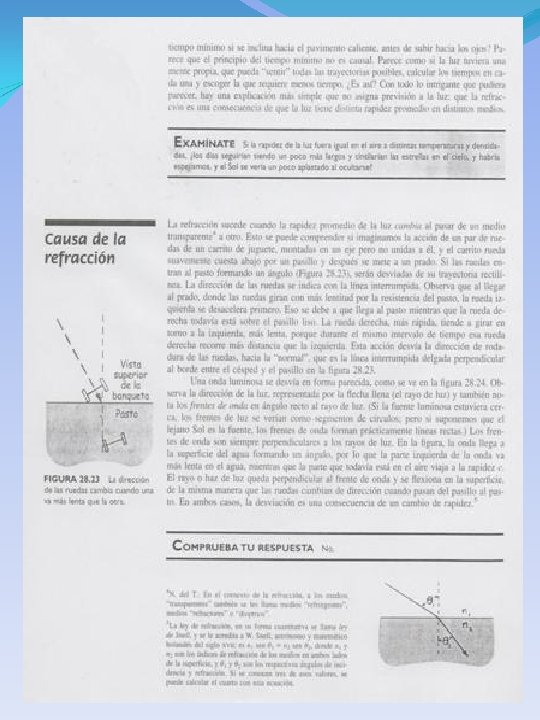

LECTURA PROPUESTA DE REFLEXION, REFRACCION

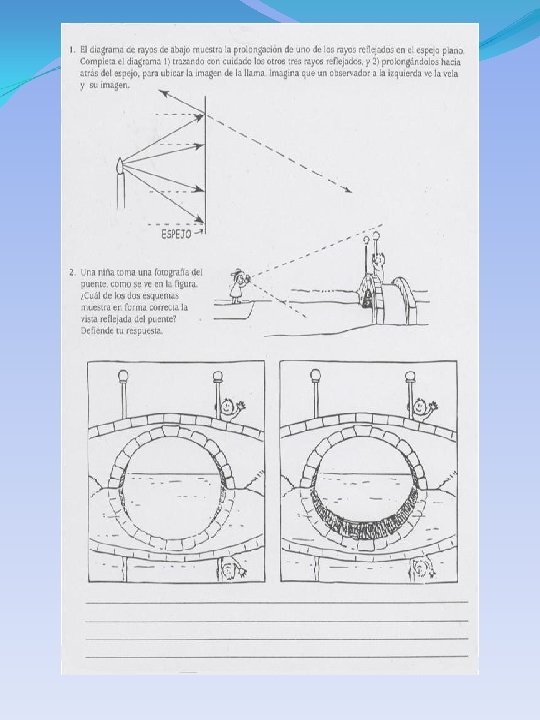

CUESTIONARIO. Reflexión y refracción (Rr)

Núcleo Temático. LA REFLEXION DE LA LUZ. Problemática situada. Aprendizajes a lograr. Establece las leyes de reflexión de la luz. Identifica los espejos cóncavos y convexos, así como las lentes convergentes y divergentes. Identifica los elementos y traza un diagrama de rayos en un sistema óptico.

Actividades de mediación Actividades del alumno Producto Formación de equipos de trabajo Explicación de la actividad experimental Revisión continua del trabajo de los equipos. Formulación de un cuestionario acerca de lo observado en la actividad experimental. Proporciona lectura acerca de la reflexión de la luz. Explicación por medio de un diagrama de rayos de las partes de el periscopio. Recapitulación Realización de la actividad experimental y solución de un cuestionario. Realización de la lectura Identificación de las características de su dispositivo construido Explicación oral con base a un diagrama de rayos señalando las partes que lo integran. Conclusiones individuales y por equipo. Presentación y reporte con cuestionario de el dispositivo construido y conclusiones por equipo de la misma.

Imagen formada por un espejo cóncavo

Imagen formada por un espejo cóncavo 1

Imágenes formadas por lentes convergentes

Imágenes formadas por lentes convergentes 1

Cuestionario Lentes

Núcleo Temático. Problemática situada. Aprendizajes a lograr. Refracción y refacción de la luz Comprender y Construir un telescopio refractor con materiales sencillos. Además explicar el funcionamiento de los telescopios mediante diagramas. Explicar el funcionamiento de telescopios refractores y reflectores.

Actividades de del alumno mediación Lectura del funcionamiento del los telescopios refractores y reflectores. Formación de equipos de trabajo Realización de un ensayo basándose en la lectura y los diagramas de rayos de los telescopios reflectores y refractores. Planeación de la construcción del telescopio de su elección. Lectura introductoria de los telescopios. Producto Monografía acerca de la reflexión, refracción de la luz Realización de un ensayo. Elaboración de Reporte de la planeación de la construcción de un telescopio.

TELESCOPIO REFRACTOR

OBJETIVO: PODER OBSERVAR OBJETOS MUY ALEJADOS DONDE S 1ªLENTE – OBJETIVO S CON LO CUAL LA IMAGEN SE FORMA EN EL PLANO FOCAL DE IMAGEN f f’ IMAGEN REAL INVERTIDA REDUCIDA

OBJETIVO: PODER OBSERVAR OBJETOS MUY ALEJADOS DONDE S 1ªLENTE – OBJETIVO DISTANCIAS FOCALES IGUALES Focular=Fobjeto S CON LO CUAL LA IMAGEN SE FORMA EN EL PLANO FOCAL DE IMAGEN f’=f. O C f f’O C

f’=f. O C f f’O C CON RESPECTO AL OBJETO INICIAL CON RESPECTO A LA SEGUNDA LENTE IMAGEN VIRTUAL DERECHA INVERTIDA AUMENTANDA MENOR

TELESCOPIO REFLECTOR

TELESCOPIO: CONSTRUCCIÓN ELEMENTAL � Construcción de un telescopio refractor � El telescopio lo descubrieron los holandeses, que lo usaban como anteojo para ver barcos y objetivos en el campo. Galileo fue el primero que observó con él el cielo, e hizo importantes descubrimientos. � Hay dos tipos de telescopios: el refractor y el reflector. El telescopio refractor está formado por dos lentes, una de pocos aumentos, que se llama objetivo, y otra de muchos aumentos, que se llama ocular. � Construir grandes lentes es muy difícil, ya que pesan mucho y se deforman. El mayor telescopio refractor del mundo se construyó en 1897 en California, en el � Observatorio Yerkes, y tiene 1 m de diámetro. � Necesitaremos unas gafas para ver de cerca, de unas 2 dioptrías. Valen las que venden a bajo precio en farmacias. Una lupa de bastantes aumentos, � cuantos más mejor. Vale un cuentahilos que venden en papelerías. Dos tubos de cartón iguales de unos 25 cm de largo (p. ej. el del interior de un rollo de papel de cocina). � Coge un tubo de cartón y córtalo a lo largo. Monta uno de los bordes de corte encima del otro, y comprueba que así cabe en el interior de un segundo tubo de cartón, y que se puede deslizar dentro de él. Pega con cinta adhesiva las dos partes montadas del corte del primer tubo, para que no se abra Así tendrás un tubo de longitud variable, y podrás enfocar la imagen.

� Extrae una de las lentes de las gafas, y sujétala con cinta adhesiva al extremo del tubo que no está cortado. Ese será tu objetivo. � Pega la lente de muchos aumentos a la otra parte del tubo montado. Ese será tu ocular, por donde debes mirar. � Dirige el telescopio a un árbol. Mira por la zona de la lupa de muchos aumentos y desliza un tubo sobre el otro hasta que veas la imagen enfocada. Ten en cuenta que la imagen sale invertida, es decir, boca abajo. � Construcción de un telescopio reflector � Los grandes telescopios actuales tienen más de 8 m de diámetro, y el objetivo lo forma un espejo en lugar de una lente. Este tipo de telescopios se llaman reflectores. Además tienen un segundo espejo pequeño que desvía los rayos hacia el ocular, que es una lente de muchos aumentos. Los inventó Isaac Newton hacia el año 1670. � El telescopio que enseñamos a construir aquí depende mucho de la perfección de la superficie del espejo. Como en general los espejos de aseo personal no tienen mucha calidad, el resultado como telescopio no es muy bueno, pero sirve para entender el funcionamiento de los grandes telescopios profesionales. � Necesitaremos un espejo cóncavo, de aumento, de los usados en el aseo personal. Una lupa pequeña de muchos aumentos, como las que se usan en filatelia. Un tubo de cartón grueso, de longitud igual a la focal del espejo y otro � pequeño de unos 10 cm de largo y 2 ó 3 de diámetro. Un

� En primer lugar, hace falta conocer la distancia focal del espejo cóncavo. Sal al exterior e intenta enfocar el Sol sobre una pared, hasta que salga casi un punto. La distancia entre el espejo y la pared es la distancia focal. Mídela con una cinta métrica. � Coge un tubo de cartón de diámetro similar al del espejo, y que sea tan largo al menos como la longitud focal del espejo. Fija en un extremo el espejo cóncavo, con su superficie hacia dentro. Desde donde está el espejo, haz una marca en el tubo 10 cm antes que la longitud focal. Recorta ahí un orificio igual al diámetro del tubo de cartón pequeño, donde habrás situado el ocular. El tubo pequeño debe poder deslizarse, para enfocar la imagen. � A la misma altura que el orificio del ocular, pero a 90° y a ambos lados, haz dos pequeños orificios, que estarán diametralmente opuestos. Introduce en ellos un palo fino y pega en él un espejo plano de unos 2 cm de lado. Ponlo formando 45° con el diámetro del tubo grande, para que doble a los rayos que vienen desde el espejo y los introduzca en el tubo pequeño del ocular. Cuando esté así, pega el palo al tubo de cartón grande y corta los trozos del palo que sobresalgan del tubo. � Dirige el telescopio a un objeto y mira por el tubo pequeño. Adelanta o atrasa el ocular hasta que lo veas enfocado. � BIBLIOGRAFÍA � • Moreno, R. , Taller de Astronomía, Editorial Akal, Madrid, 1998 � • Moreno, R. , Experimentos para todas las edades, Ed. Rialp, Madrid, 2008

Núcleo Temático. LA REFLEXION y REFRACCION DE LA LUZ. Problemática situada. Imágenes fijas y móviles Aprendizajes a lograr. Comprende los fenómenos de reflexión y refracción de luz y es capaz de explicar el funcionamiento de aparatos e instrumentos que los utilizan.

Actividades del mediación alumno Proporciona lectura acerca de el funcionamiento de aparatos tales como las cámaras fotográficas y las cámaras de video Explicación por medio de un diagrama del comportamient o de la luz, dentro de estos aparatos Producto Realización de Ensayo de la la lectura importancia de Identificación la física óptica en los avances de las características tecnológicos enfocado a de los algún aparato dispositivos tal como DVD, y/o etc. instrumentos que menciona la lectura Explicación oral de algún instrumento óptico en donde identifique los fenómenos. Conclusiones individuales y por equipo.

FÍSICA Y TECNOLOGÍA Aparatos fotográficos Los aparatos fotográficos son dispositivos que en forma de una cámara opaca con un orificio delantero proyectan una imagen real del objeto a fotografiar sobre una película sensible a la luz, situada frente al orificio de la cámara. Una cámara moderna (en las figuras se muestra una selección de los sistemas más corrientes) se compone de la caja, con los órganos de soporte y arrastre de la película, el objetivo, el obturador, la escala de distancias (eventualmente también un telémetro) y el visor para determinar el encuadre de la foto. A fin de que la imagen corresponda a las proporciones y forma del objeto en todos sus detalles, se hace que sólo una pequeña parte de la luz que procede de él llegue a actuar sobre la capa sensible que lleva la película. Para lograr este efecto basta con disponer simplemente un orificio de unos 0, 4 mm de diámetro (llamado diafragma de agujero) en la cara anterior de una cámara opaca; de este modo se puede obtener una cámara de agujero del modelo más sencillo (figura 3. 1). El haz de rayos luminosos que parte de cada punto del objeto va a parar a la placa situada frente al orificio y reproduce allí el punto en cuestión. Figura 3. 1 Cámara de agujero

Figura 3. 2 Cámara de cajón Sin embargo, como en este caso los distintos puntos del objeto son reproducidos formando elipses diminutas, ocurre que éstas se llegan a confundir unas con otras y la imagen resultante es muy borrosa; además, una cámara de este tipo es poco luminosa, es decir, que se deben emplear largos tiempos de exposición para obtener un oscurecimiento suficiente de la placa. Si se quiere lograr una imagen más precisa, se han de emplear objetivos compuestos de una serie de lentes agrupadas. En este caso la luz procedente del objeto forma en cada punto de él un cono de rayos luminosos cuyo vértice está situado en dichos puntos y cuya base lo está en el objetivo de la cámara.

El objetivo se encarga entonces de reunir los rayos que le llegan y reproduce los puntos del objeto de modo que también sobre la foto se vean puntiformes. En la cámara de cajón (figura 3. 2) el diafragma y por lo tanto la luminosidad de la cámara es fija. Los aparatos de este tipo suelen tener objetivos de una o dos lentes y constituyen en el desarrollo de las máquinas fotográficas la etapa siguiente a la de las cámaras de agujero ya descritas; también aquí se trabaja con tiempos de exposición del orden de medio segundo, por lo que resulta imposible fotografiar objetos que se muevan muy aprisa. Por esta razón han pasado a diseñarse más adelante cámaras fotográficas en las que tanto la abertura del diafragma como el tiempo de exposición se pudieran graduar; en estos aparatos los objetivos son de varias lentes. Figura 3. 3 Cámara de fuelle

Por regla general las cámaras para los formatos mayores se fabrican plegables con fuelle de piel (cámaras de fuelle, figura 3. 3), y en cambio para los formatos más pequeños se utilizan las de tubo (figura 3. 4). Figura 3. 4 Cámara de tubo

Empleando formatos de película pequeños, las cámaras de tubo proporcionan ventajas ópticas de carácter decisivo, derivadas de su más corta distancia focal y de un mayor angular. Los modelos más perfectos disponen de telémetro acoplado, velocidades de obturación de hasta 1/250 segundos y objetivo cambiable. Figura 3. 5 Cámara réflex binocular La cámara de reflexión (o cámara réflex) binocular (figura 3. 5) consta de un órgano visor y otro de toma. Figura 3. 6 Cámara réflex monocular

El enfoque está acoplado en ambos órganos de tal modo que cuando la imagen que se forma en la placa esmerilada del visor resulta clara, queda también enfocada al mismo tiempo la que se proyecta en la película. Los objetivos de ambos órganos tienen exactamente la misma distancia focal, pero por regla general el del visor es más luminoso que el de toma porque así se puede obtener Figura 4. 1 Esquema de una cámara cinematográfica

� La cámara de cine � En principio una cámara cinematográfica sólo se diferencia de un aparato fotográfico normal por el hecho de que en ella las imágenes se toman a un ritmo muy veloz, a fin de que al proyectarlas luego sobre la pantalla produzcan la sensación de movimiento. � un enfoque más rápido y preciso. Todas las cámaras de este tipo trabajan con película de tamaño 6 x 6. La cámara réflex monocular (figura 3. 6) sólo tiene un objetivo mediante el cual se realiza primero el enfoque del objeto sobre una placa esmerilada o un visor de prisma y luego, rebatiendo hacia arriba el espejo deflector que está a 45º, se proyecta la imagen del objeto en la película. Antes de hacer la foto se ha de graduar el diafragma, el cual reacciona poco antes de que tenga lugar la exposición. Al disparar se levanta el espejo, y el obturador de cortinilla que en general está situado inmediatamente antes del filme da paso libre a los rayos que van del objetivo a la película. Al correr de nuevo la película y cargar al mismo tiempo el obturador, el espejo vuelve a descender a su posición inicial y se puede enfocar ahora un nuevo cuadro .

Recorrido de la película en la cámara cinematográfica (figura 4. 1): La película almacenada en el tambor superior es arrastrada por el rodillo de transporte y se hace deslizar frente a la ventanilla de la cámara; el rodillo de transporte está accionado por un pequeño motor eléctrico o de cuerda. Las placas de presión cuidan de que la película se adapte bien a la superficie del rodillo; otra placa análoga situada frente a la ventanilla oprime la película contra el marco de la ventana para que al quedar iluminada no se arrugue Figura 4. 2 Funcionamiento de la garra de transporte Después de cada exposición, la garra de transporte arrastra el filme una longitud correspondiente al paso de las imágenes de éste; como el transporte del filme se realiza a sacudidas y el rodillo de transporte gira en cambio a velocidad uniforme, se han de disponer bucles de compensación en la película. Mientras la garrastra la película, un obturador rotativo cubre la ventanilla de la cámara; acto seguido, el obturador vuelve a descubrir la ventana (por espacio de 1/32 a 1/50 s aproximadamente) para iluminar la nueva imagen. Por lo tanto, la garra y el obturador han de trabajar sincronizados. Funcionamiento de la garra de transporte (figura 4. 2): Debido a la articulación de la palanca oscilante del sistema, y al movimiento de excéntrica que anima al extremo inferior de la garra, el extremo superior penetra alternativamente en las perforaciones de la cinta y la va arrastrando a sacudidas; en las cámaras de película estrecha el filme se mantiene entonces detenido tanto tiempo como requiere su exposición.

Funcionamiento de la garra de transporte (figura 4. 2): Debido a la articulación de la palanca oscilante del sistema, y al movimiento de excéntrica que anima al extremo inferior de la garra, el extremo superior penetra alternativamente en las perforaciones de la cinta y la va arrastrando a sacudidas; en las cámaras de película estrecha el filme se mantiene entonces detenido tanto tiempo como requiere su exposición. Figura 4. 3 Obturador rotativo Por su parte, el obturador rotativo que tiene por misión cubrir el filme durante la fase de transporte, consta de un disco con uno o más sectores recortados en él (figura 4. 3) de abertura variable (por ello se llama a menudo obturador de sectores). Trabajando con un sector de 180º y a un ritmo de 16 imágenes por segundo, se tendría pues una velocidad de filmación de 1/32 s. La figura 4. 4 muestra las distintas fases de cubrición de la ventanilla de la cámara y de transporte del filme. Figura 4. 4 Trabajo combinado de los sistemas de exposición y transporte de película

La velocidad de filmación se puede graduar mediante un pequeño regulador (figura 4. 5) en cuyo eje están situadas masas centrífugas desplazables que actúan sobre un plato. En estado de reposo (figura 4. 5 a) el resorte obliga al plato a permanecer en la posición extrema del eje, pero en cambio al girar éste (figura 4. 5 b) las masas son impulsadas entonces hacia fuera y va a apretar el plato contra la zapata de freno que tiene el mecanismo; la posición de la zapata determina así la velocidad de rotación que anima al eje: dicha velocidad es tanto mayor cuanto más a la izquierda se sitúe la zapata. Para realizar tomas con cámara lenta o acelerada sólo se ha de graduar debidamente la relación que guardan entre sí las velocidades de filmación y proyección. Por ejemplo, si la película se filma a una velocidad menor que aquella a la que luego se habrá de proyectar, circulan entonces por la cámara menos metros de cinta por unidad de tiempo de los que circularán por el proyector al exhibirse la película, y por lo tanto los movimientos se proyectan sobre la pantalla acelerados. Figura 4. 5 Regulador de velocidad de filmación

En cambio cuando se trabaja a cámara lenta la película ha de circular ahora por el proyector más despacio de lo que antes lo había hecho por la cámara, y los movimientos se ven, por tanto, más lentos de lo que son en realidad. Convertidor de imagen El convertidor de imagen es un aparato que sirve para transformar las imágenes procedentes de una radiación que no sea perceptible ópticamente en otras que lo sean (figura 5. 1). Figura 5. 1 Principio del convertidor de imagen

En esencia, el convertidor consta de un fino fotocátodo que reaccionando a la radiación invisible genera una imagen electrónica, y ésta, al ser proyectada sobre una pantalla fluorescente mediante lentes magnéticas o eléctricas (figuras 5. 2 y 5. 3), produce allí la imagen visible que se quiere obtener del aparato Figura 5. 2 Lente eléctrica Para convertir los rayos X se emplea un convertidor de imagen con una fina lámina de aluminio (figura 5. 4) que por una cara lleva la pantalla Röntgen luminiscente y por la otra el fotocátodo. Con ayuda del convertidor de rayos X se pueden reforzar electrónicamente los claros y oscuros de las radiografías originales, obteniéndose una imagen suficientemente clara con una dosis de radiación menos intensa y protegiendo así al paciente. El funcionamiento del convertidor de imagen se basa en las propiedades que tienen las lentes magnéticas y eléctricas de reunir y volver a concentrar en otros puntos los rayos de electrones procedentes de los distintos puntos de la imagen electrónica. El concepto de lente se aplica aquí por analogía con la Óptica y se refiere a dispositivos que sólo tienen de común con las lentes ópticas la ya mencionada propiedad de concentrar en un punto los rayos procedentes de determinadas radiaciones (que desde el punto de vista físico son distintas de las que se emplean en la óptica, pues mientras que en ésta se trata de rayos luminosos, en el caso de las lentes magnéticas y eléctricas se trabaja en cambio con rayos electrónicos). En las lentes eléctricas la concentración de los rayos electrónicos se obtiene a base de producir un campo eléctrico (por ejemplo, entre dos electrodos cilíndricos coaxiales a distinto potencial) cuyas superficies equipotenciales (superficies de potencial constante) (figura 5. 2), comparables a las superficies de curvatura de una lente óptica, sean curvas. En ellas, cada electrón oscila con una amplitud que se va amortiguando a medida que aquél avanza en la dirección de los ejes que tienen los cilindros, y de este modo el rayo electrónico, que consta de un elevado número de dichos electrones, adquiere en la lente una forma tubular que se va estrechando cada vez más (como o por ejemplo en una tromba de aire) hasta quedar debidamente concentrado.

Figura 5. 3 Lente magnética El funcionamiento de las lentes magnéticas (figura 5. 3) se puede comparar menos aún al de una lente óptica. En las lentes magnéticas los electrones describen trayectorias helicoidales en el interior de un campo magnético longitudinal (es decir, aproximadamente paralelo a la dirección en la que aquellos se desplazan), y el efecto de concentración se obtiene aquí por el hecho de que después de una o varias rotaciones, los electrones que habían partido de un punto común siguiendo distintas trayectorias se vuelven a reunir en la lente en otro punto. Figura 5. 4 Convertidor de rayos X (esquema) Las lentes magnéticas se prefieren a las eléctricas porque con ellas se puede obtener el mismo efecto empleando tensiones más pequeñas y por lo tanto menos peligrosas; sin embargo, exigen que la intensidad de corriente sea mayor

Cámara De video Una cámara de video digital captura, convierte y permite almacenar imágenes en movimiento. Existe una inmensa gama de éstas, desde los sistemas profesionales hasta los domésticos. (DT, Eluniversal. com. mx) Una videocámara es como un ojo humano: su primer componente son las lentes, por donde ingresan las imágenes en forma de luz. Mientras más puro sea el material con el que se elaboran, habrá menos defectos cromáticos y la calidad será mucho mejor. Al ingresar a las lentes, la luz se descompone en colores primarios: rojo, verde y azul, que son captados mediante un sistema denominado CCD (Charge Coupled Device, dispositivo de cargas eléctricas interconectadas), un circuito integrado que reemplazó a la tecnología de bulbos. La alternativa digital a los CCD son los dispositivos CMOS (Complementary Metal Oxide Semiconductor) utilizados en algunos dispositivos de video, aunque en la actualidad los CCD son más populares en aplicaciones profesionales y en cámaras digitales. La máxima capacidad de almacenamiento depende de la compresión de video que ofrecen los diferentes formatos: a mayor compresión, mejor calidad y mayor uso de espacio. En un memory stick o smart disk (SD), se puede elegir la capacidad de compresión. La tarjeta de memoria SD es el medio de almacenamiento de mayor compatibilidad de hoy día. Los estándares ý formatos PAL es la sigla de Phase Alternating Line (línea alternada en fase). Así se designa al sistema de codificación empleado en la transmisión de señales de televisión analógica en color. Es de origen alemán y se utiliza en la mayor parte de los países africanos, asiáticos y europeos, además de Australia y algunas naciones latinoamericanas. NTSC es un sistema de codificación y transmisión de televisión analógica desarrollada en Estados Unidos. Se emplea en la actualidad en la mayor parte de América y Japón, entre otros países. El nombre proviene del comité de expertos que lo desarrolló: el National Television Systems Committee. SECAM es la sigla en francés de Séquentiel Couleur avec Mémoire: Color secuencial con memoria. Es un sistema para la codificación de televisión en color analógica, utilizado por primera vez en Francia. Un formato de video digital es la manera en que se guardan los datos en un archivo, de acuerdo con el uso para el que se diseñó. Éstos son los casos de Mini. DV, Digital 8, DVD, HDV y memorias de estado sólido. Un códec es la compresión algorítmica a la que se ha visto sometido el contenido del formato de video digital. Los ejemplos más comunes son MPEG y Divx. En la década de los sesenta se necesitaba una cámara de unos 90 kilos de peso, una sala repleta de material electrónico y una grabadora de cinta de vídeo del tamaño de un automóvil para hacer todo lo que hace ahora su cámara de vídeo y el resultando no ofrecería la calidad que se consigue con cualquier cámara de vídeo actual. Sin embargo, a pesar de los grandes avances, el proceso consistente en convertir la luz en una señal de televisión aún es el mismo:

Cómo funciona la cámara de vídeo.

Núcleo Temático. LA REFLEXION Y REFRACCDON DE LA LUZ. Problemática situada. El ojo humano. Funciona con luz!!! Aprendizajes a lograr. Identifica el ojo humano como un sistema optico. Entiende y comprende la reflexion y la refraccion como la consecuencia de que observemos imágenes. Explica problemas de vista tales como la miopia , hipermetropia y astigmatismo basado en diagrama de rayos. Entiende el uso de lentes convergentes y/o divergentes para la correccion de estos problemas

Actividades de mediación Actividades del alumno Producto Formación de equipos de trabajo Proporciona lectura acerca de la composicion del ojo, y los problemas visuales Explica cada uno de ellos, utilizando diagramas de rayos. Formulación de un cuestionario acerca de el tipo de lente que corrige cada Uno de los problemas visuales Revisión continua del trabajo de los equipos. Recapitulación Realización de la lectura Identificación de las partes del ojo Trazo de diagrama de rayos para los problemas visuales Solución de un cuestionario. Explicación oral con base a un diagrama de rayos señalando las partes que lo integran. Conclusiones individuales y por equipo. Presentación y reporte con cuestionario de el dispositivo construido y conclusiones por equipo de la misma.

LECTURA. Como funciona el ojo � Introducción: � Proponemos un breve recorrido por lo más práctico de la refracción, el día a día de la consulta sin adentrarnos en grandes objetivos científicos. � Concepto � Refracción ocular normal: es aquella situación en la que los haces de luz convergen en la retina, lo que ocurre cuando un ojo es emétrope. � Los métodos de evaluación del estado óptico del ojo y los empleados para corregirlo desempeñan un papel importante en el tratamiento de muchos procesos oftalmológicos. � No olvidemos que los errores de refracción son, con mucho, la causa más frecuente de visión defectuosa. � Los problemas de la vista pueden ser variados, los más frecuentes son los de refracción, pero hay otros crónicos o funcionales que no permiten ver adecuadamente � � Para poder ver bien, se necesita que las imágenes lleguen claras y correctamente al cerebro para que las pueda identificar y procesar, cuando esto sucede, se dice que los ojos son normales o emétropes. � Pero cuando las imágenes no llegan de forma nítida porque los rayos de luz llegan a un foco o lugar del ojo inadecuado, se producen distorsiones que dependen del problema ocular y a esto se le denomina ojo anormal o amétrope. � Los principales problemas de refracción visual son: � - Miopía. Etimológicamente, procede del griego «yo cierro» , «ojo» . Deriva de la costumbre de los sujetos «cortos de vista» de entrecerrar los párpados para mirar de lejos. Se presenta cuando los rayos de luz se enfocan delante de la retina y no directamente sobre ella, haciendo que los objetos cercanos se vean fácilmente, pero los lejanos sean difíciles de distinguir. Este problema se debe a una deformación del globo ocular, que se presenta alargado o porque el cristalino tiene una distancia focal menor a la normal y se corrige con lentes cóncavos que alargan la distancia focal o con cirugía refractiva. � Conceptualmente se trata de aquel sistema dióptrico ocular que, en condiciones de reposo, focaliza los rayos delante de la retina.

Podemos establecer dos tipos de miopía: simple o de desarrollo; y miopía patológica. En la miopía simple, el ojo es completamente normal; sólo que en el proceso de emetropización se ha producido un ligero desajuste, a expensas de un ligero aumento del diámetro antero posterior. Aparece en período escolar y nos puede dar la impresión que lo hace de forma súbita; y tiene escasa repercusión sobre el desarrollo funcional. En la miopía patológica estamos hablando quizá de una entidad completamente distinta; probablemente se trata de una enfermedad degenerativa, que afectan a todas las estructuras oculares, sínquisis y sinéresis vítrea, y las alteraciones de polo posterior. El aumento del diámetro antero posterior sigue siendo el parámetro biométrico más afectado, con un aumento manifiesto de la longitud axial del ojo. Aparece sobre los 4 años; y sí puede tener repercusión sobre el desarrollo visual. Existen varios tipos de miopía patológica, como la congénita idiopática, que aparece en recién nacido y lactante, y que alcanza valores de hasta 10 Dp, y en general es estable. La asociada a alteraciones oculares, como el glaucoma congénito o la retinopatía de la prematuridad. En el contexto de procesos sistémicos, como en el síndrome de Down. La clásica evolutiva, maligna o magna, que se asocia a las alteraciones típicas de polo posterior. La miopía es un defecto de la capacidad de refracción de la visión. Es decir es un defecto de la capacidad que tiene el ojo para enfocar correctamente los objetos en el punto adecuado de la retina, en el caso de la miopía, la imagen del objeto visualizado no se proyecta justo en la retina sino por delante de ella. En la hipermetropía sucedería lo contrario y la imagen se enfocaría más allá de la retina. ¿Qué causas tiene? La miopía puede ser debida a un aumento en el diámetro antero posterior del globo ocular (es la causa más frecuente), a un aumento de la capacidad de refracción de alguna de las capas del ojo: la córnea, el cristalino o el humor acuoso, o también puede estar originada por un aumento en la curvatura de la córnea o del cristalino. La miopía puede ser de nacimiento (congénita), esta forma es de una elevada graduación y no aumenta en la época de crecimiento (adolescencia), mientras que la adquirida en las primeras épocas de la vida o en la etapa escolar sí aumenta con el crecimiento del niño. No existe en la actualidad ningún método capaz de detener esta progresión

¿Qué síntomas produce? La forma de presentarse la miopía varía según su grado. En general el niño tendrá una disminución de su capacidad visual para ver de lejos más o menos intensa; por ello, el niño se acercará a los objetos para verlos bien, presentará fatiga visual que le puede producir dolor de cabeza, enrojecimiento y dolor de los ojos, e incluso puede bizquear. Más raramente puede el niño mayor decir que ve como moscas volando o lucecitas brillantes. Además hay un gesto característico del miope que consiste en cerrar más los ojos cuando se mira a objetos lejanos. ¿Cómo se descubre la miopía? La detección de los defectos visuales antes de la edad de 5 años es muy importante y de mucha utilidad para conseguir un tratamiento efectivo, además en esta época el aprendizaje escolar ya ha adquirido bastante entidad y mejorar el rendimiento escolar es fundamental. Por ello, todos los niños, tengan molestias visuales o no, deberán realizar en los controles de salud, diferentes pruebas para valorar la agudeza visual a fin de detectar posibles déficits visuales. En estos casos la exploración definitiva por parte del oftalmólogo nos ayudará a valorar el problema visual del niño y comenzar cuanto antes su tratamiento. ¿Cuál es su evolución? Como dijimos antes, la miopía adquirida suele aumentar de forma lenta hasta el final de la adolescencia, no es de mucha graduación (menos de 6 dioptrías), es la más frecuente y se corrige bien con las gafas adecuadas. En las formas congénitas, el grado de miopía suele ser superior a 6 dioptrías, su corrección no es tan buena y necesita un control periódico más estricto para evitar complicaciones (desprendimiento de retina, del humor vítreo, etc. ). ¿Qué tratamiento tiene? El tratamiento será la corrección óptica con lentes adecuadas al defecto de refracción del ojo. Las gafas suelen ser bien aceptadas por los niños, especialmente si el ambiente que les rodea es favorable; las gafas "securizadas" (de lentes irrompibles) son una ventaja para el niño y no son un problema en caso de posibles traumatismos. Las lentes de contacto no se utilizan en los niños hasta que han adquirido la capacidad de manejarlas con facilidad, es decir, pasados los 10 años y en adelante. Los tratamientos quirúrgicos pueden estar indicados en casos muy importantes y siempre en personas que han finalizado ya su crecimiento (cirugía refractiva, láser, etc. ). $$$$

Hipermetropía, Etimológicamente procede también del griego, y significa «exceso» medida de «ojo» . Cuando lo rayos de luz proyectan la imagen en un punto detrás de la retina, haciendo que los objetos cercanos se vean borrosos. Este problema es provocado por una córnea o cristalino con poca curvatura o porque el eje antero posterior del ojo es más corto. Se compone con lentes convexos que son más gruesos en el centro que en los bordes y acortan la distancia focal o con cirugía refractiva. Es la dificultad para ver objetos que están cerca. Causas, incidencia y factores de riesgo: La hipermetropía es el resultado de la imagen visual que se enfoca por detrás de la retina, en lugar de ser directamente sobre ésta. Puede ser causada por el hecho de que el globo ocular es demasiado pequeño o que el poder de enfoque es demasiado débil. La hipermetropía con frecuencia está presente desde el nacimiento, pero los niños tienen un cristalino del ojo muy flexible que los ayuda a compensar el problema. La mayoría de los niños supera esta afección con el tiempo. A medida que se presenta el envejecimiento, es posible que se requiera el uso de gafas o lentes de contacto para corregir la visión. Si usted tiene familiares con hipermetropía, también tiene mayor probabilidad de padecer este problema. Conceptualmente se trata de aquel sistema dióptrico ocular que, en condiciones de reposo, focaliza los rayos detrás de la retina. Es el error refractivo más frecuente. La mayoría de los ojos de RN a término sanos, son hipermétropes; y, en el proceso de emetropización, no alcanzan la emetropía. Se hereda de forma dominante con penetrancia incompleta. Podemos hablar de varios tipos de hipermetropía: — Desde el punto de vista anatómico la clasificamos: • Axial, aquélla en la que hay un acortamiento del eje anteroposterior, generalmente inferior a 2 mm; cada mm supone una hipermetropía de 3 Dp. • De curvatura, su asiento lo constituye la superficie anterior de la córnea; un aumento de 1 mm en el radio corneal supone 6 Dp de hipermetropía. • De Índice, en la que hay un aumento del índice de refractividad de algunas de las superficies refractivas; el ejemplo más clásico lo constituye la hipermetropía que aparece en la presbicia.

— Desde el punto de vista de la acomodación, y quizás, la más interesante, la podemos clasificar: • Latente, aquélla compensada por el tono del músculo ciliar. • Manifiesta, no compensada por el tono del músculo ciliar; a su vez podemos dividirla en facultativa, aquélla no compensada por el tono ciliar, pero que suele ser compensada en un esfuerzo acomodativo; y absoluta, que no puede ser compensada por un esfuerzo acomodativo. La suma de ambas constituye la hipermetropía total, y es la que nos interesa desde el punto de vista refractivo. Algunos datos de patología clínica importante son, la asociación al glaucoma de ángulo cerrado; por un aumento relativo del cristalino con relación al resto del ojo. La «pseudopapilitis» , diferenciar siempre de un edema de papila verdadero; estamos trabajando con niños y a veces la exploración es difícil, debiendo evitar situaciones de alarma para los padres. La localización más temporal de la mácula respecto a la papila en el ojo hipermétrope, que puede dar lugar, al explorar la motilidad, a una pseudodivergencia. Los cuadros clínicos que pueden aparecer asociados a la hipermetropía son fundamentalmente: la astenia acomodativa (cefalea vespertina, enrojecimiento ocular al final del día, hinchazón palpebral, . . . que aparece como consecuencia del uso continuado del músculo ciliar) que puede conducir a un fracaso acomodativo, renunciando a los beneficios de la visión nítida; o al espasmo del músculo ciliar, generando una pseudomiopía. Por último, el estrabismo acomodativo, del que hablarán los compañeros. Astigmatismo, Etimológicamente, procede del griego, y significa «privativo» de «punto» . Ocurre cuando hay una deformación en varias partes de la córnea, la membrana trasparente que cubre al ojo, ocasionando que no se forme un foco sobre la retina, sino una imagen confusa generalmente incompleta o distorsionada. Los lentes que corrigen este problema son los cilíndricos, que encauzan los rayos de luz hacia un punto focal único. También se corrige con cirugía refractiva. Este problema ocasiona dolores en los ojos y cabeza y mucha fatiga visual. Conceptualmente se trata de aquel estado refractivo en el que no existe un foco puntual; la luz no se refracta igual en todos los meridianos. Desde el punto de vista anatómico lo podemos clasificar en: corneal (inducido por la superficie anterior de la córnea, que en condiciones fisiológicas no supera 1 Dp); y el residual (inducido por el resto de estructuras refractivas, y que, en condiciones fisiológicas no supera 0, 25 Dp, y además es inverso al corneal, por lo que ambos se anulan.

Puede ser regular, aquel en el que el poder dióptrico de los meridianos progresa uniformemente, lo que permite su corrección con lentes cilíndricas; e irregular, aquel que no ocurre así (opacidades cornéales, alteraciones en el cristalino, etc. ). También lo podemos clasificar como «a favor» , aquel en el que el meridiano vertical es el más curvo; y «en contra» , aquel en el que el meridiano horizontal es el más curvo. Y por último, en simple (un meridiano se focaliza en la retina y otro por delante o detrás, siendo miópico o hipermetrópico simple); compuesto (ambos meridianos se focalizan delante o detrás de la retina); y mixto (un meridiano se focaliza delante y otro detrás de la retina). El astigmatismo es una condición en la que hay trastorno de la visión (borrosa, no enfocada, poco clara) debido a que la cornea (la superficie frontal del ojo) o cristalino, que está localizado detrás de la cornea, tiene una curva anormal o irregular (deformada). El astigmatismo puede ocurrir en niños o niñas como en adultos. El astigmatismo es bastante común y no es contagioso. Existen dos tipos comunes de astigmatismo: corneal y lenticular. • Astigmatismo corneal es cuando la cornea esta deformada. • Astigmatismo lenticular es cuando el cristalino esta deformado. Anatomía Normal del Ojo

Causas Se desconoce la causa precisa de astigmatismo. Con frecuencia está presente desde el nacimiento y puede coexistir con miopía o hipermetropía. Algunas veces puede ocurrir después de una lesión o cirugía ocular. Factores de riesgo Un factor de riesgo es aquello que incrementa su probabilidad de contraer una enfermedad condición. Los siguientes factores incrementan sus probabilidades de desarrollar astigmatismo: Herencia: antecedentes familiares de trastornos o enfermedades oculares, como queratocono • Cirugía ocular: ciertos tipos de cirugía ocular, como la extracción de cataratas (las lentes de los ojos están nubladas) (no tan común con las técnicas modernas) • Un historial de cicatrización o adelgazamiento de la cornea • Antecedentes de miopía (un defecto visual donde los objetos distantes parecen borrosos) o hipermetropía (un defecto visual en el que los objetos distantes se ven mejor que los que están cerca) excesivas Si ntomas Los síntomas de astigmatismo varían de una persona a otra. Algunas personas pueden ser asintomáticas (no muestran señales de la condición) mientras que otras son sintomáticas (muestran señales de la condición). Si usted experimenta alguno de estos síntomas, no asuma que se debe a astigmatismo. Estos síntomas podrían ser causados por otras condiciones de salud menos serias. Mareos • Dolores de cabeza • Visión borrosa (los objetos aparecen poco claros) o distorsionada (los objetos aparecen torcidos o fuera de enfoque) • Hacer bizco o cerrar excesivamente los ojos Diagnostico El médico le preguntará acerca de sus síntomas y antecedentes clínicos, y le realizara un examen fí sico. Usted también puede ser canalizado con un medico que se especialice en el tratamiento médico y quirúrgico de trastornos oculares y mediciones de la visión (oftalmólogos) o un profesional capacitado y autorizado que pueda diagnosticar enfermedades de la visión y oculares y prescribir lentes correctivos (optometrista). Las pruebas pueden incluir: • Examen de evaluación de la agudeza visual (VAT): este examen se usa para medir como distingue letras y símbolos de diferentes tamaños (desde muy grandes hasta muy pequeños) a una distancia especifica • Examen con refractor: en este examen se usa un refractor, un instrumento especial que tiene lentes intercambiables con diferentes aumentos para medir como ve los objetos a distintas distancias. El oftalmólogo u optometrista le pedirá que vea a través del lente y lea un cuadro que esta a varios metros de distancia. El oftalmólogo u optometrista ajustará la graduación del lente con base en sus respuestas. • Queratoscopio: un dispositivo que se usa para detectar y medir la presencia de curvatura en la superficie corneal

Tratamiento Consulte con el médico acerca del mejor plan de tratamiento para usted. Las opciones de tratamiento incluyen: Lentes Correctivos Se recetan lentes correctivos, como anteojos o lentes de contacto toricos, para compensar los defectos o anómalas visuales del ojo, como miopía, hipermetropía o astigmatismo excesivos. Cirugía Para corregir el astigmatismo severo, un oftalmólogo puede usar navajas especiales o un rayo laser para corregir la curva anormal o irregular de la cornea. La cirugía es un procedimiento de paciente externo (no requiere una estancia en el hospital) que se realiza con anestesia local. Existen tres tipos de procedimientos quirúrgicos que puede realizar un oftalmólogo: • Queratectomi a fotorrefractaria (PRK): se usan rayos laser para dar nueva forma a la curva irregular o anormal de la cornea. • Queratomileusis in situ asistida con laser (LASIK): es un tipo de PRK; el oftalmólogo usa un rayo laser para dar nueva forma a la curva de la cornea al quitar tejido corneal. • Queratectomi a radical (RK): se hacen incisiones pequeñas (cortes) de un grosor parcial en la cornea. • Queratomileusis subepitelial asistida con laser (LASEK): este procedimiento no se usa con mucha frecuencia. No obstante, puede brindar beneficios adicionales en especial para los pacientes con corneas delgadas o que corren un alto riesgo de sufrir una lesión ocular. Existen factores de riesgo asociados con todas las cirugías. Para elegir la mejor opción de tratamiento quirúrgico para su condición, es importante que hable con su médico sobre posibles riesgos y efectos secundarios. Prevención No se conocen medidas preventivas que reduzcan sus probabilidades de contraer astigmatismo. Sin embargo, realizarse un examen minucioso de la visión rutinariamente reducirá sus probabilidades de que no se le diagnostique (no se identifique) o trate el astigmatismo.

LENTES CONVERGENTES Y LENTES DIVERGENTES. Las lentes son cuerpos transparentes limitados por dos superficies esféricas o por una esférica y una plana. Las lentes se emplean a fin de desviar los rayos luminosos con base en las leyes de la refracción. LENTES CONVERGENTES: Son aquellas cuyo espesor disminuye del centro hacia los bordes, razón por la cual su centro es más grueso que sus orillas, tienen la propiedad de desviar los rayos hacia el eje y hacerlos converger en un punto llamado foco. En las lentes convergentes cualquier rayo luminoso que pase en forma paralela a su eje principal al refractarse también cruzará el foco principal. Partes principales de una lente

En una lente convergente todo rayo que pase paralelamente al eje principal al retractarse se junta en el foco de la lente. Las lentes convergentes se utilizan para obtener imágenes reales de los objetos, como en el caso de cámaras fotográficas o proyectores de cine, las lentes convergentes se utilizan para corregir defectos visuales de personas hipermétropes, en cuyo caso el ojo se caracteriza porque los rayos paralelos al eje forman su foco detrás de la retina LENTES DIVERGENTES: Son aquellas cuyo espesor disminuye de los bordes hacia el centro, por lo que los extremos son más gruesos y desvían los rayos hacia el exterior, alejándolos del eje óptico de la lente.

En las lentes divergentes el rayo que pase en forma paralela a su eje principal al refractarse se separa como si procediera de un foco. En una lente divergente todo rayo paralelo al eje principal al refractarse se separa como si procediera de un foco. La imagen formada de un objeto en una lente se encuentra gráficamente empleando los mismos rayos fundamentales de los espejos esféricos. Debemos recordar que en éstos los rayos se reflejan, mientras que en las lentes se refractan.

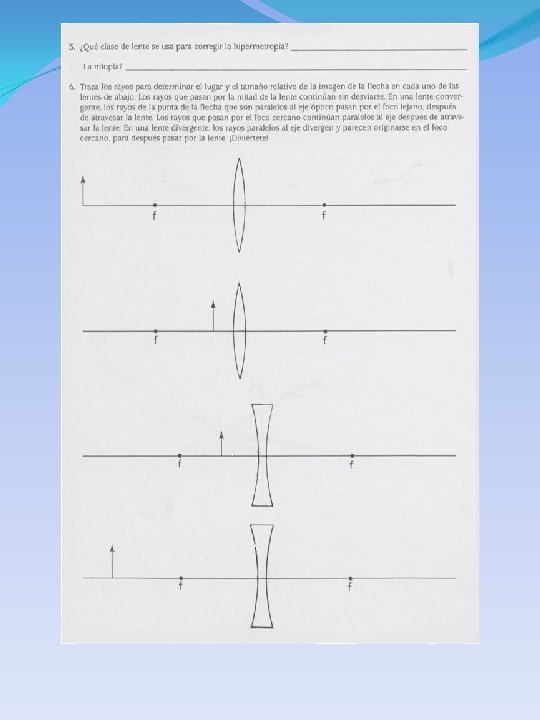

Cuestionario. CUESTIONARIO: 1. Ilustre con un croquis, el aspecto de las lentes que se enuncian luego, y diga si cada una de ellas es convergente o divergente. a) Lente plano convexa b) Lente bicóncava 2. Complete las figuras de este ejercicio trazando las trayectorias de los rayos luminosos indicados, luego de atravesar las lentes. La distancia focal de ambas es igual a 5 cm. 3. En la figura de este ejercicio se tienen dos lentes de sus focos y los rayos luminosos que salen de ellas. Trace en la figura los rayos incidentes que produjeron tales rayos emergentes. F F

4. a) Haciendo incidir la luz solar sobre una lente convergente, se halla que los rayos luminosos luego de atravesarla, convergen hacia un punto ubicado a 10 cm de ella. ¿Cuál es el valor de la distancia focal de esta lente? ¿Por qué? b) Volteando la lente, es decir, haciendo que la luz solar incida por la otra cara. ¿a qué distancia de la lente convergerán los rayos solares? ¿Por qué

EFECTOS EN LA SALUD. ENDOSCOPIA: Es una técnica diagnóstica y terapéutica, utilizada sobre todo en medicina, que consiste en la introducción de una cámara o lente dentro de un tubo o endoscopio a través de un orificio natural, una incisión quirúrgica, una lesión para la visualización de un órgano hueco o cavidad corporal. El término propiamente se emplea para señalar el estudio que se realiza al tubo digestivo con ayuda de un tubo flexible y los hay de dos tipos: endoscopio de fibra y óptica y el videoendoscopio. La endoscopia además de ser un procedimiento diagnostico mínimamente invasivo, también puede realizar maniobras terapéuticas como una colecistectomía laparoscópica o la toma de biopsias. RAYOS ULTRAVIOLETAS: La mayor parte de la radiación que llega a la tierra lo hace en las formas UV C, UV B Y UV A; principalmente en esta última, a causa de la absorción por parte de la atmósfera terrestre. Estos rangos están relacionados con el daños que producen en el ser humano: la radiación UV C (la más perjudicial para la vida) no llega a la tierra al ser absorbida por el oxigeno y el ozono de la atmosfera; la radiación UV B es parcialmente absorbida por el ozono y solo llega a la superficie de la tierra en un porcentaje mínimo, pese a lo que puede producir daño en la piel. Entre los daños que los rayos ultravioleta pueden provocar se incluyen el cáncer de piel, envejecimiento de esta, irritación, arrugas, manchas o pérdida de elasticidad. El índice UV es un indicador de la intensidad de radiación UV proviene del sol en la superficie terrestre. El índice UV también señala la capacidad de la radiación UV solar de producir lesiones en la piel. La luz ultravioleta tiene diversas aplicaciones: Una de las aplicaciones de los rayos ultravioleta es como forma de esterilización, junto con los rayos infrarrojos (pueden eliminar toda clase de bacterias y virus sin dejar residuos, a diferencia de los productos químicos). Está en estudio la esterilización UV de la leche como alternativa a la pasteurización. Las lámparas fluorescentes producen radiación UV a través de la ionización de gas de mercurio a baja presión. Un recubrimiento fosforescente en el interior de los tubos absorbe la radiación UV y la convierte en luz visible. Parte de las longitudes de onda emitida por el gas de mercurio están en el rango UVC. La exposición sin protección de la piel y ojos a lámparas de mercurio que no tienen un fosforo de conversión es sumamente peligrosa. La luz obtenida de una lámpara de mercurio se encuentra principalmente en longitudes de onda discretas. Otras fuentes de radiación UV prácticas de espectro mas continuo incluyen las lámparas de xenón, las lámparas de deuterio, las lámparas de mercurio xenón, las lámparas de haluros metálico y la lámpara halógena. La luz ultravioleta también es conocida coloquialmente como la luz negra. Para generar este tipo de luz se usan unas lámparas fluorescentes especiales. En esta lámpara se usa solo un tipo de fosforo en lugar de los varios usados en las lámparas fluorescentes.
