BÖLÜM-5. 1 SOĞUTMA SİSTEMİ yardımcı elemanları

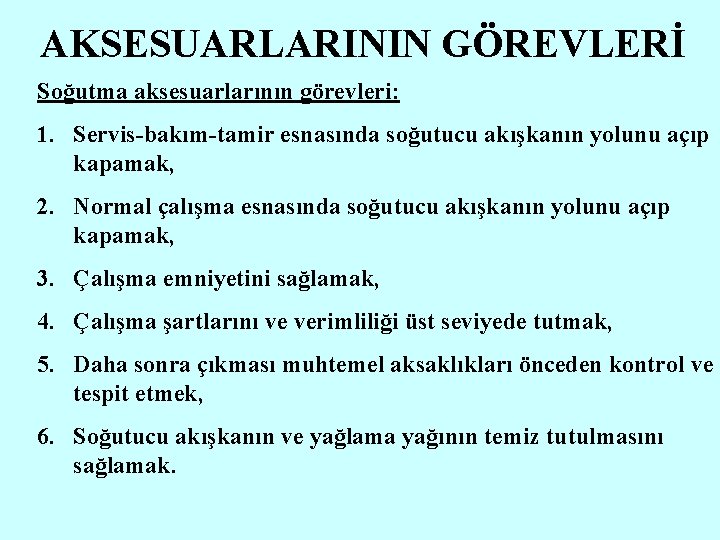

AKSESUARLARININ GÖREVLERİ Soğutma aksesuarlarının görevleri: 1. Servis-bakım-tamir esnasında soğutucu akışkanın yolunu açıp kapamak, 2. Normal çalışma esnasında soğutucu akışkanın yolunu açıp kapamak, 3. Çalışma emniyetini sağlamak, 4. Çalışma şartlarını ve verimliliği üst seviyede tutmak, 5. Daha sonra çıkması muhtemel aksaklıkları önceden kontrol ve tespit etmek, 6. Soğutucu akışkanın ve yağlama yağının temiz tutulmasını sağlamak.

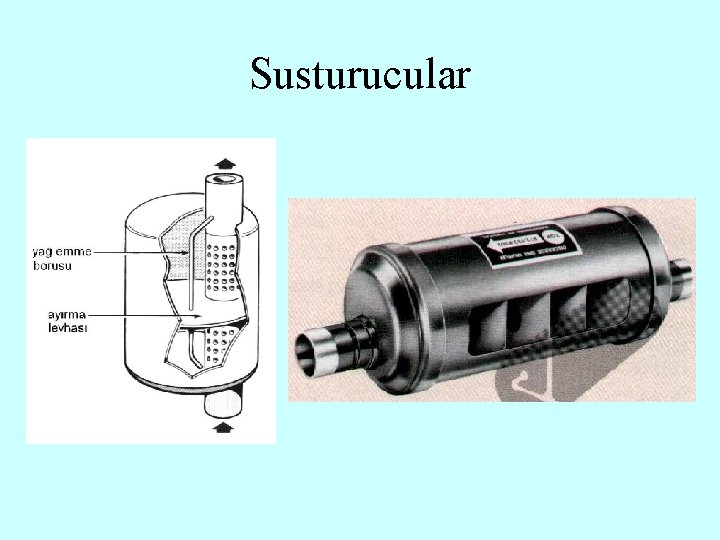

Susturucular

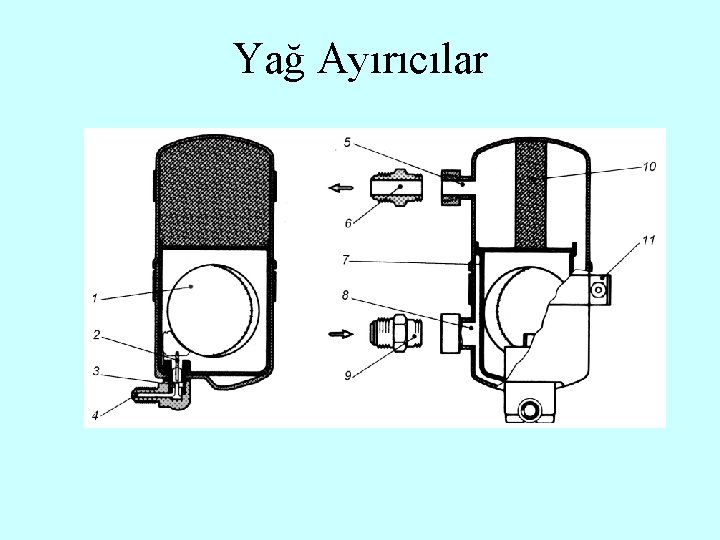

Yağ Ayırıcılar

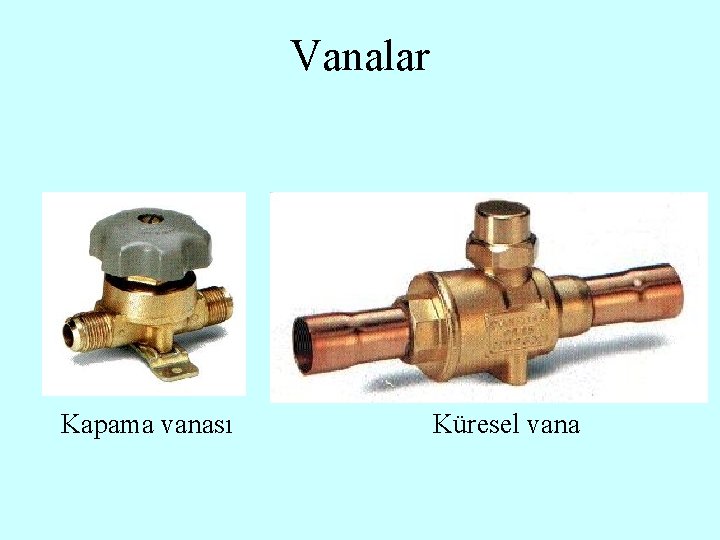

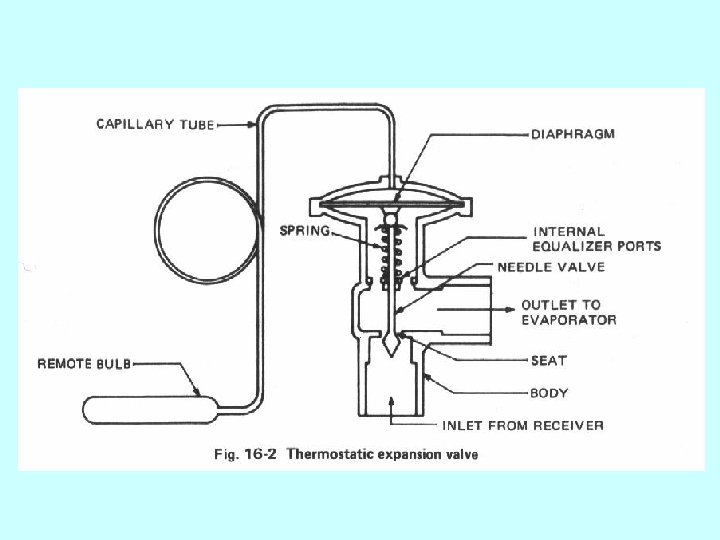

Vanalar Kapama vanası Küresel vana

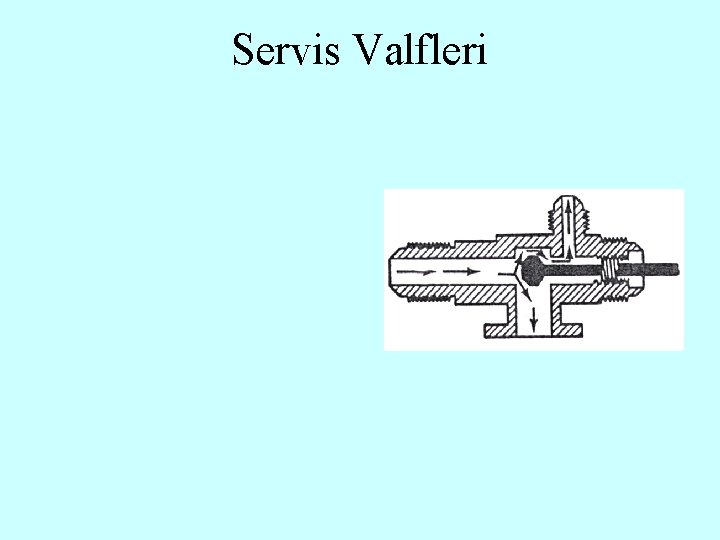

Servis Valfleri

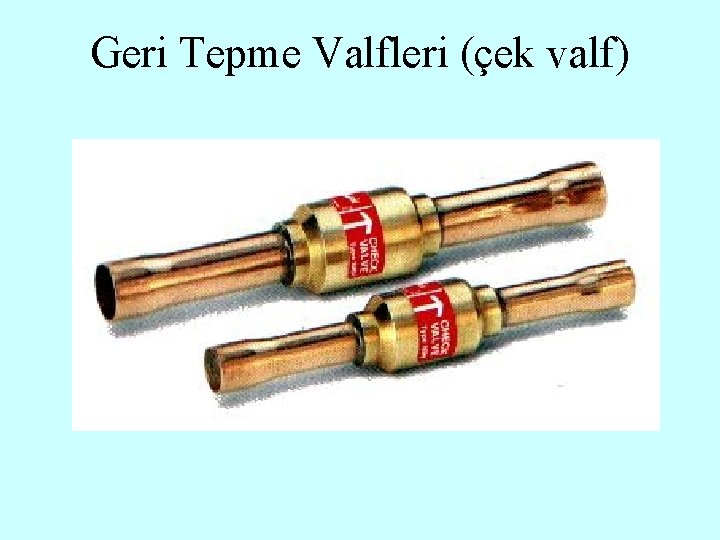

Geri Tepme Valfleri (çek valf)

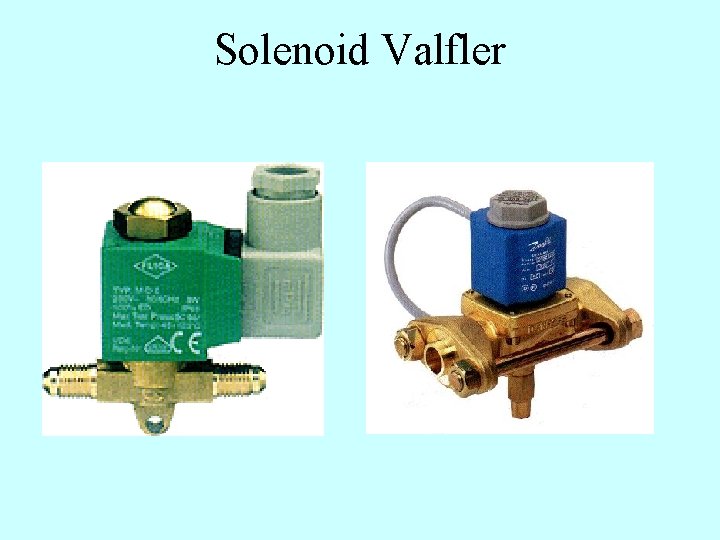

Solenoid Valfler

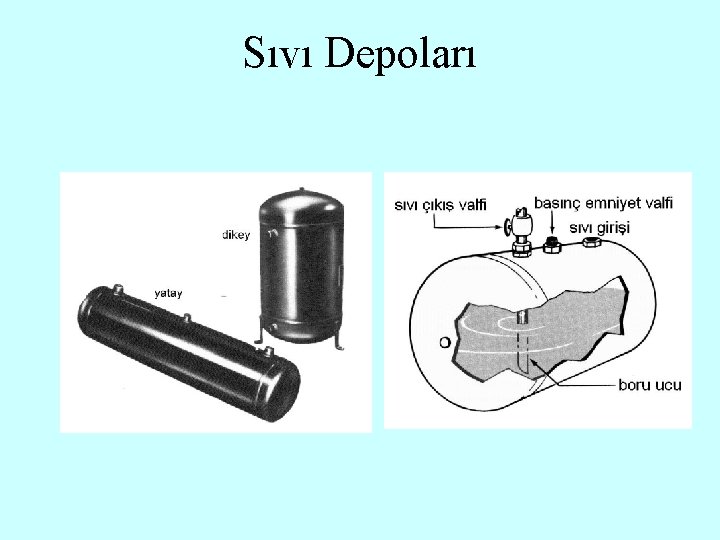

Sıvı Depoları

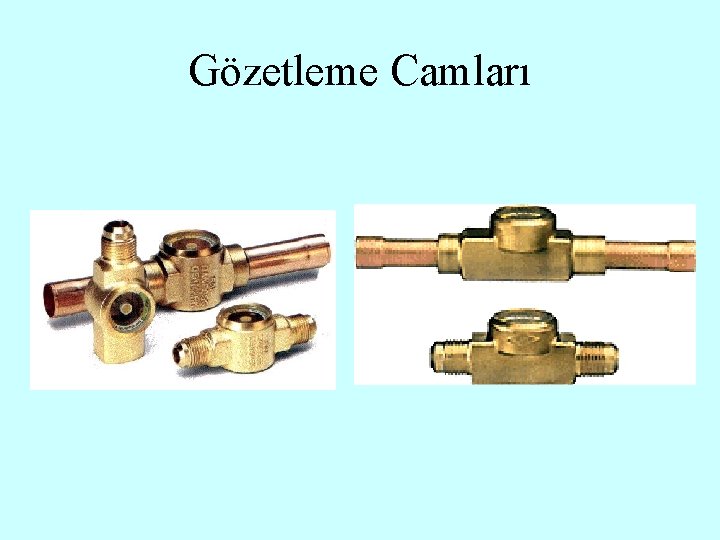

Gözetleme Camları

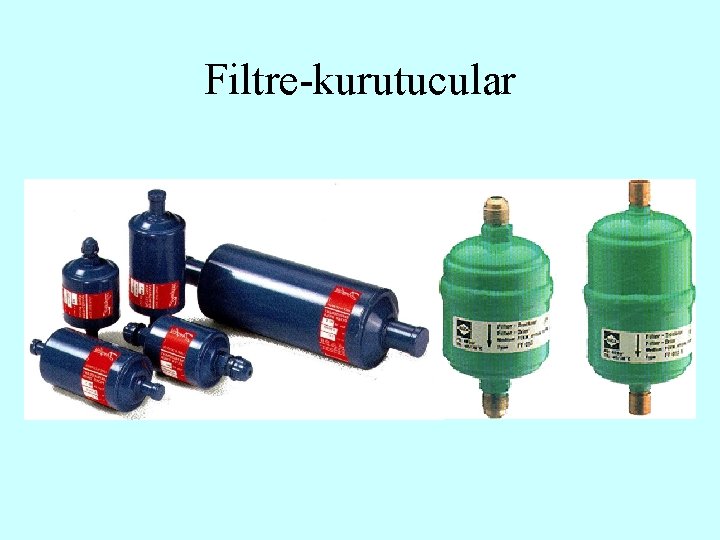

Filtre-kurutucular

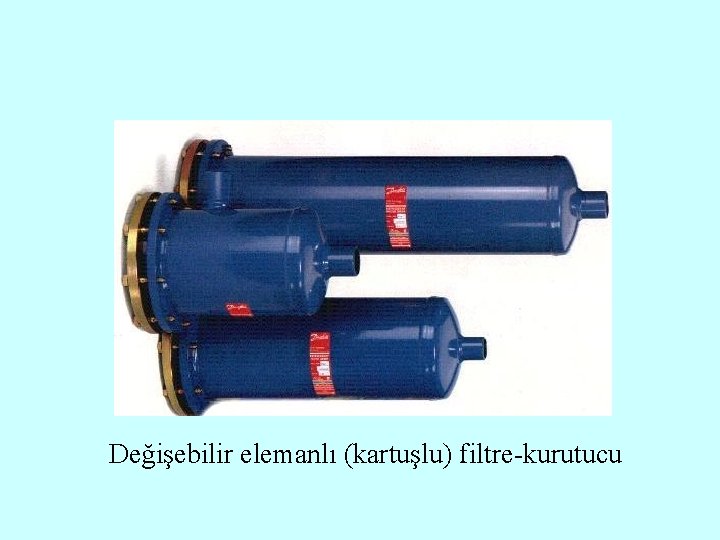

Değişebilir elemanlı (kartuşlu) filtre-kurutucu

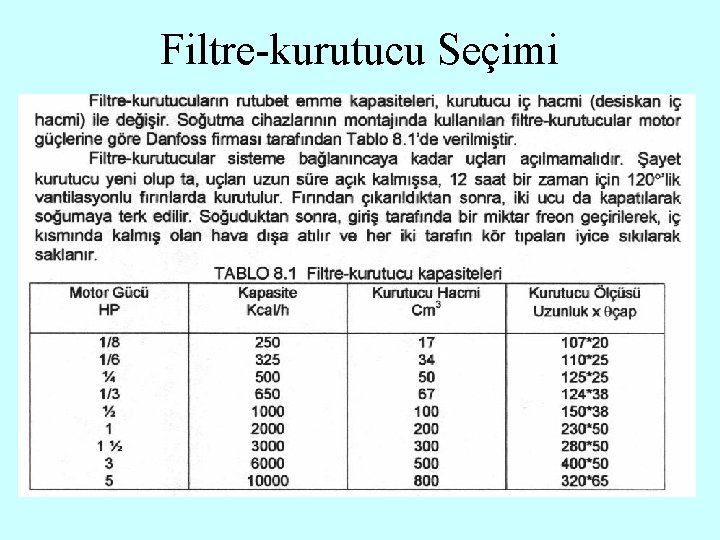

Filtre-kurutucu Seçimi

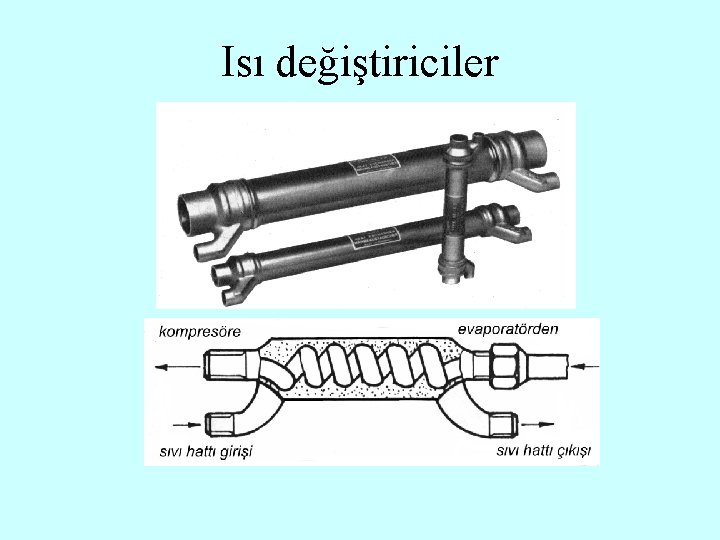

Isı değiştiriciler

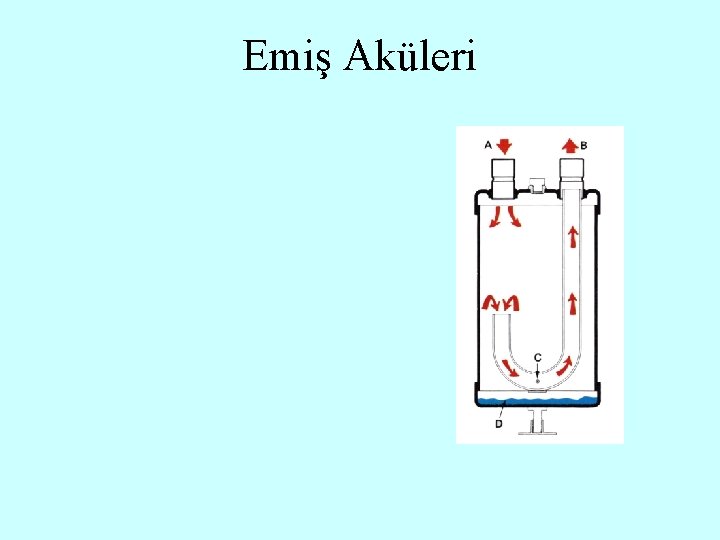

Emiş Aküleri

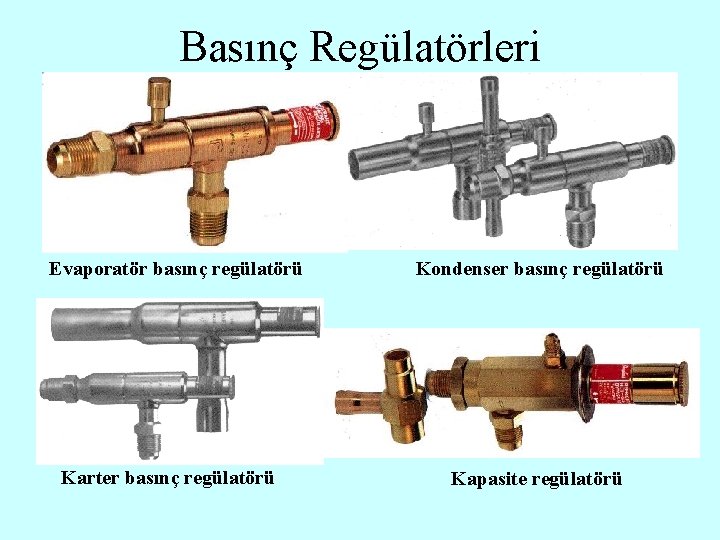

Basınç Regülatörleri Evaporatör basınç regülatörü Karter basınç regülatörü Kondenser basınç regülatörü Kapasite regülatörü

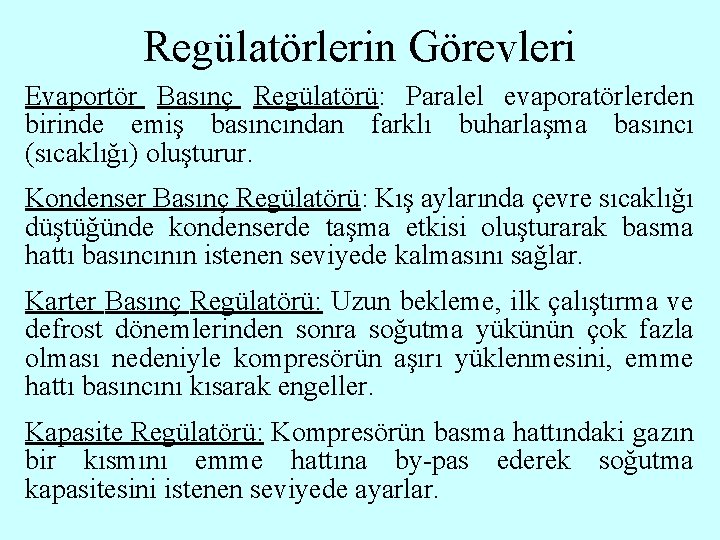

Regülatörlerin Görevleri Evaportör Basınç Regülatörü: Paralel evaporatörlerden birinde emiş basıncından farklı buharlaşma basıncı (sıcaklığı) oluşturur. Kondenser Basınç Regülatörü: Kış aylarında çevre sıcaklığı düştüğünde kondenserde taşma etkisi oluşturarak basma hattı basıncının istenen seviyede kalmasını sağlar. Karter Basınç Regülatörü: Uzun bekleme, ilk çalıştırma ve defrost dönemlerinden sonra soğutma yükünün çok fazla olması nedeniyle kompresörün aşırı yüklenmesini, emme hattı basıncını kısarak engeller. Kapasite Regülatörü: Kompresörün basma hattındaki gazın bir kısmını emme hattına by-pas ederek soğutma kapasitesini istenen seviyede ayarlar.

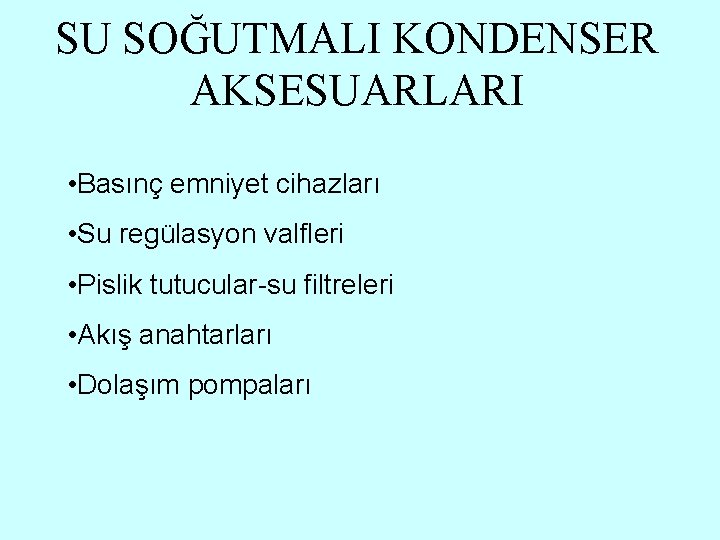

SU SOĞUTMALI KONDENSER AKSESUARLARI • Basınç emniyet cihazları • Su regülasyon valfleri • Pislik tutucular-su filtreleri • Akış anahtarları • Dolaşım pompaları

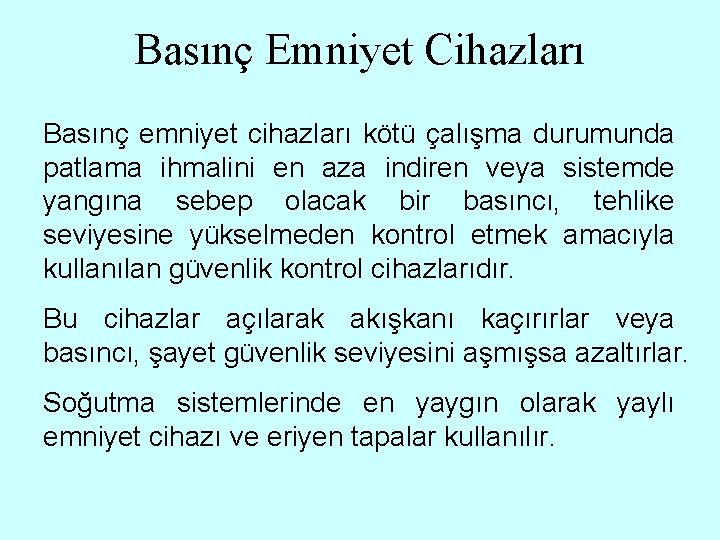

Basınç Emniyet Cihazları Basınç emniyet cihazları kötü çalışma durumunda patlama ihmalini en aza indiren veya sistemde yangına sebep olacak bir basıncı, tehlike seviyesine yükselmeden kontrol etmek amacıyla kullanılan güvenlik kontrol cihazlarıdır. Bu cihazlar açılarak akışkanı kaçırırlar veya basıncı, şayet güvenlik seviyesini aşmışsa azaltırlar. Soğutma sistemlerinde en yaygın olarak yaylı emniyet cihazı ve eriyen tapalar kullanılır.

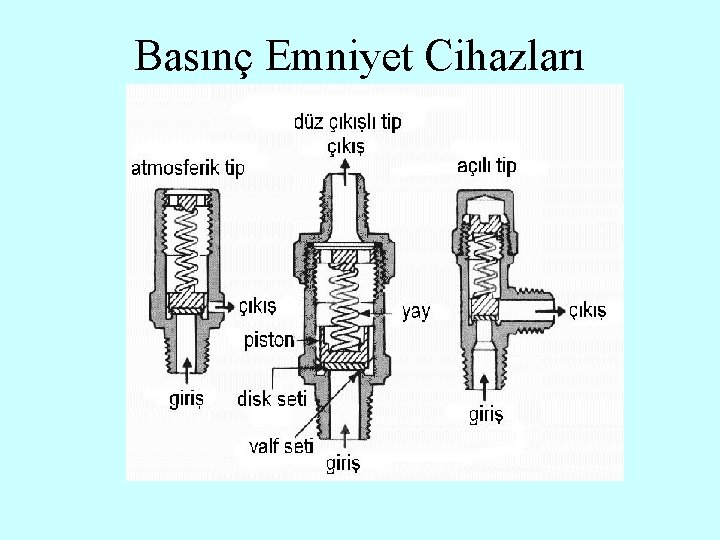

Basınç Emniyet Cihazları

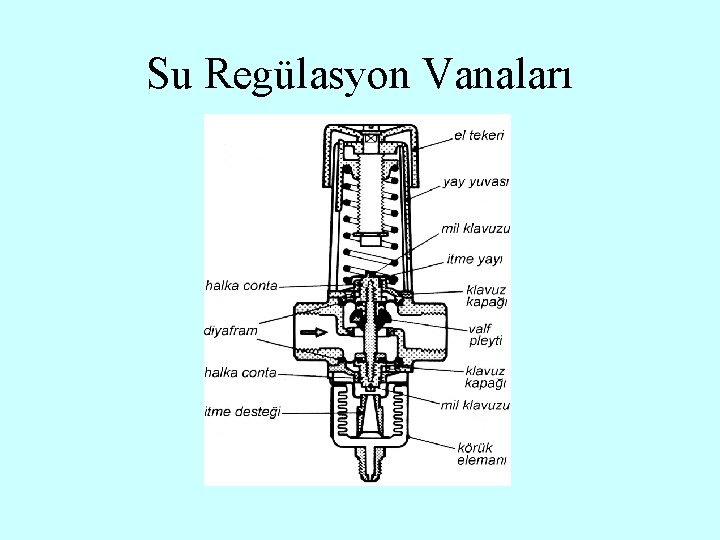

Su Regülasyon Vanaları

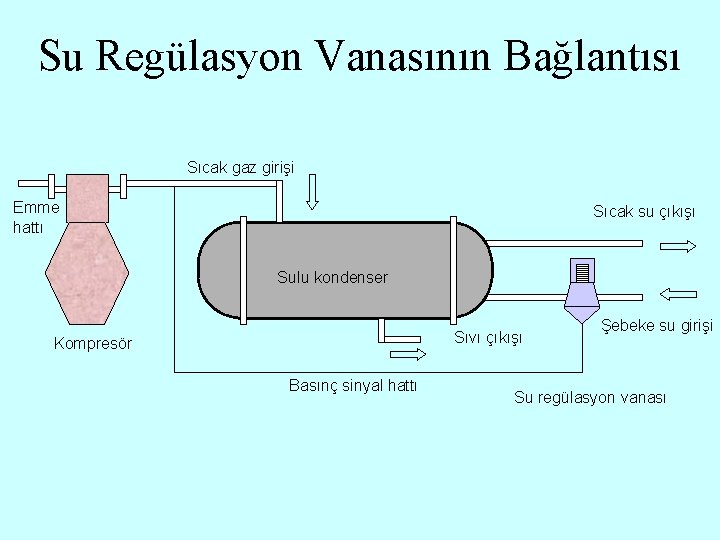

Su Regülasyon Vanasının Bağlantısı Sıcak gaz girişi Emme hattı Sıcak su çıkışı Sulu kondenser Sıvı çıkışı Kompresör Basınç sinyal hattı Şebeke su girişi Su regülasyon vanası

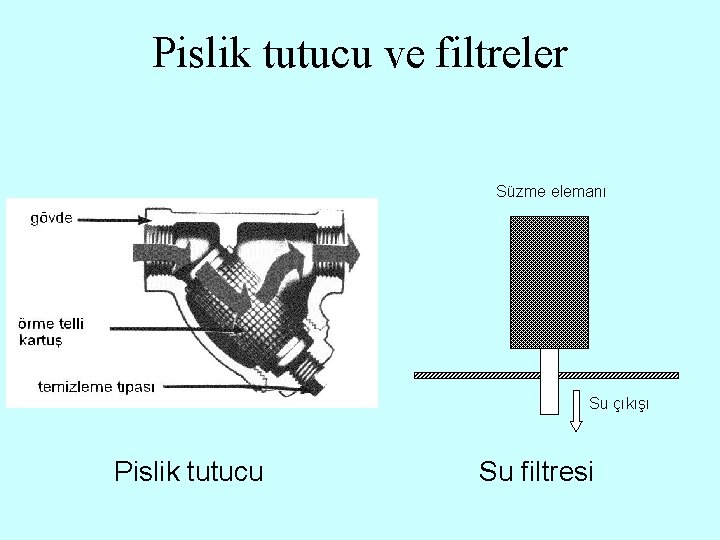

Pislik tutucu ve filtreler Süzme elemanı Su çıkışı Pislik tutucu Su filtresi

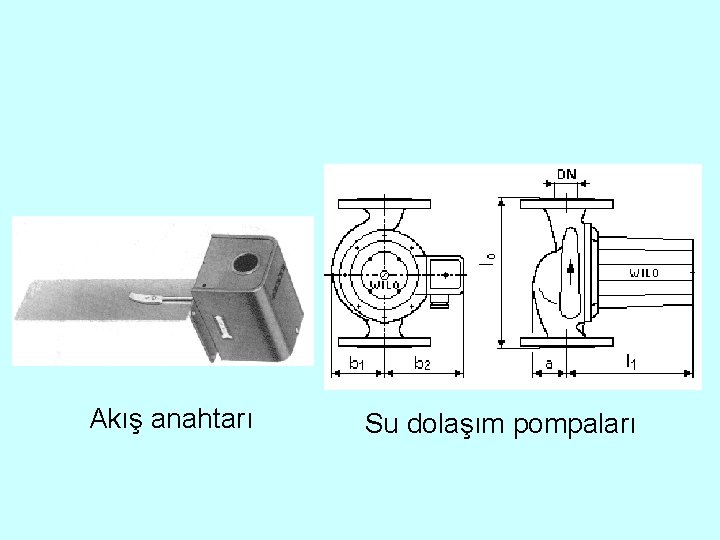

Akış anahtarı Su dolaşım pompaları
