BLGSAYARLI TOMOGRAFBT VE CRANIAL BT Bilgisayarl Tomorafi BT

BİLGİSAYARLI TOMOGRAFİ(BT) VE CRANIAL BT

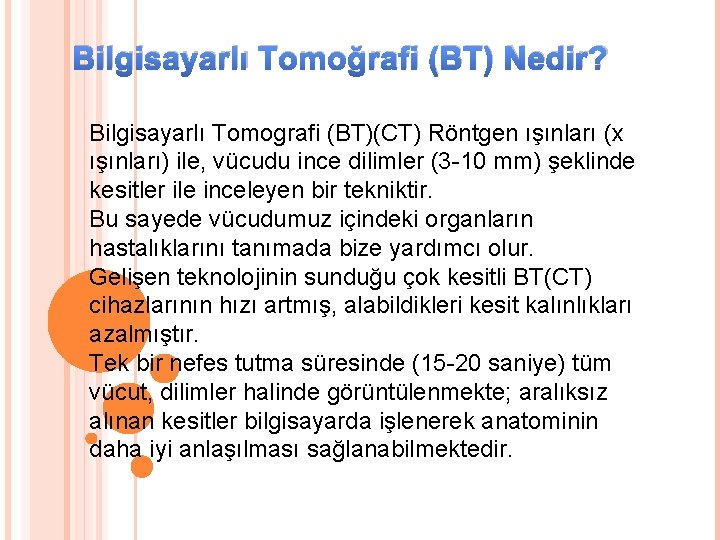

Bilgisayarlı Tomoğrafi (BT) Nedir? Bilgisayarlı Tomografi (BT)(CT) Röntgen ışınları (x ışınları) ile, vücudu ince dilimler (3 -10 mm) şeklinde kesitler ile inceleyen bir tekniktir. Bu sayede vücudumuz içindeki organların hastalıklarını tanımada bize yardımcı olur. Gelişen teknolojinin sunduğu çok kesitli BT(CT) cihazlarının hızı artmış, alabildikleri kesit kalınlıkları azalmıştır. Tek bir nefes tutma süresinde (15 -20 saniye) tüm vücut, dilimler halinde görüntülenmekte; aralıksız alınan kesitler bilgisayarda işlenerek anatominin daha iyi anlaşılması sağlanabilmektedir.

BT Tarihçesi Bilgisayarlı tomografi, 1963 yılında Cormak tarafından teorize edilmiş ve radyolojide yeni bir çığır açmış kesitsel görüntüleme yöntemidir. Temeli Röntgen cihazına dayanmaktadır. Bir nesnenin değişik açılardan çok sayıda iki boyutlu X ışını görüntüleri alınarak o nesnenin iç yapısının üç boyutlu görüntüsü elde edilmeye çalışılır.

BT’nin Riskleri X-ışını radyasyon nedeniyle kanser gelişme yaşam boyu risk. Olası alerjik reaksiyonlar ya da kontrast madde ya da görselleştirme artırmak için bazı durumlarda kullanılmış olabilir "boya" nedeniyle böbrek yetmezliği. Bebeklerde mutasyon riskinin artması gibi sonuç yaratabilir

Nasıl Çekilir? Hasta bir makine içine yatırılır. İstenen bölge etrafında tomografi makinesi x ışınları kullanarak görüntüler alır. Hasta için zor bir işlem değildir. Çekilen bölgeye göre değişmekle beraber yaklaşık 15 dk kadar sürer. Bazen tomografide dokuları birbirinden ayırmak için kontrast madde verilmesi gerekir. Bu madde kol damarlarından verilir. Nadiren bu maddeye karşı allerji oluşabilir. KBB bölgelerinde çekim yaparken genellikle öncesinde hazırlık gerekmez ancak yine de birkaç saat aç kalmakta fayda vardır. CT çekilirken x ışını kullanıldığı için hamilelerde çekilmemesi gerekir.

BT nin Faydaları -BT; tek bir görüntüde vücudun tüm alanları üç boyutlu incelendiğinden hastalık hakkında birçok tıbbi testin verebileceğinden daha fazla ve güvenilir bilgi verir. -BT; hastalığın erken tanısını sağlar. -BT; hastalığın doğru evrelendirilmesini sağlar. -BT; hastalığa ait doğru tedavi şekillerinin seçilmesine yardımcı olur. -BT; hastalığın seyrini ve tedaviye yanıtını gösterir. -BT; gereksiz cerrahi ve tıbbi tedavileri engeller. -BT; gereksiz harcamaları önler. -BT; hastaya zaman kazandırır.

BT PENCERELERİ

Cranial BT hangi durumlarda çekilir? ? **Travma sonuçlarında çekimi istenir. **Beyin kanaması şüphelerinde çekilir. **Kitle oluşumu olup olmadığı gözlenmek için istenir. **Mastoid hava hücrelerini görüntülemek için istenir. **Çocuklarda mikrosefali ve hidrosefali durumlarında çekimi istenir.

HİDROSEFALİ

MİKROSEFALİ

Frontal kemık Coronal sütur Sagital sütur Parietal kemik Sa g ita Oksipital kemik l s üt ur

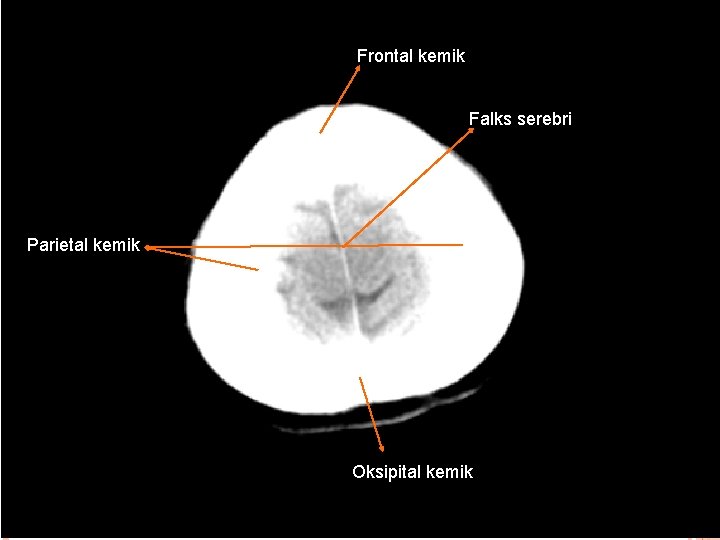

Frontal kemik Falks serebri Parietal kemik Oksipital kemik

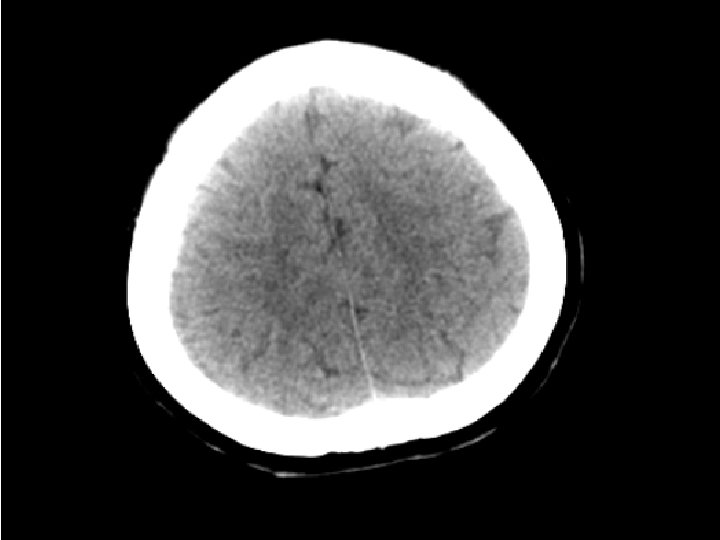

Frontal kemik Falks serebri Presantral girus Postsantral girus Supramarjinal girus Oksipital kemik

Frontal lob Langitudinal serebral fissur Parietal lob Falks serebri

Frontal lob Lateral ventrikül Parietal lob Oksipital lob

Lateral ventrikül Kaudat nükleos başı 3. ventrikül kollikolus talamus kuadrigeminal

Lateral sulkus 3. ventrikül mezensefalon

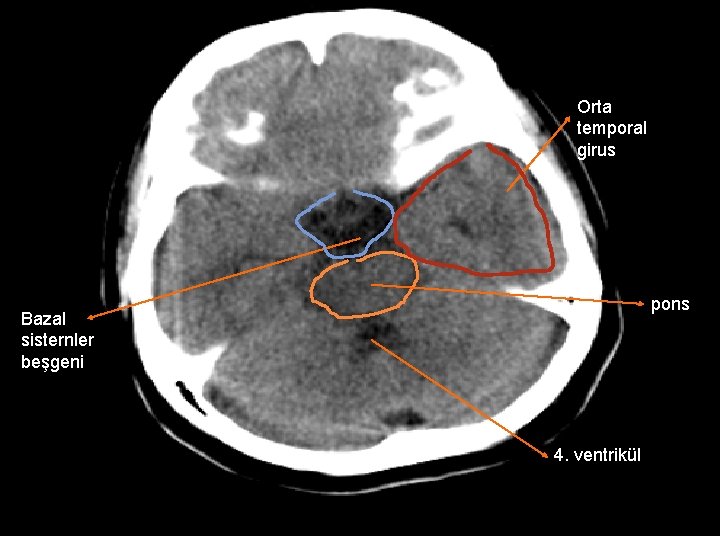

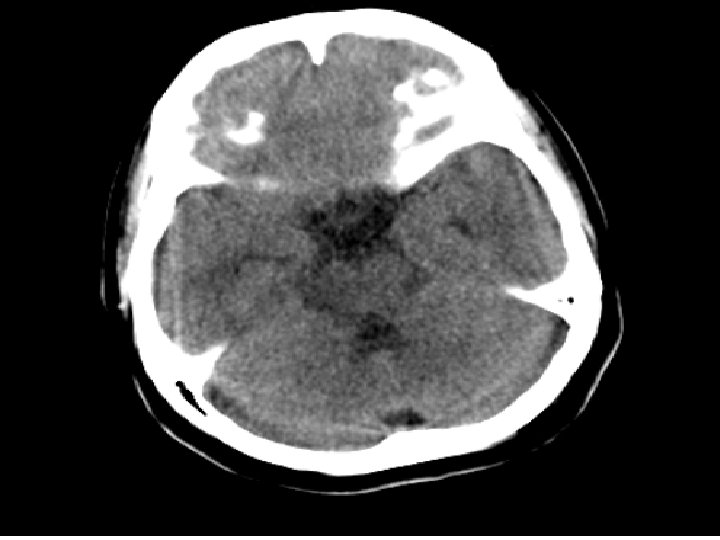

Orta temporal girus pons Bazal sisternler beşgeni 4. ventrikül

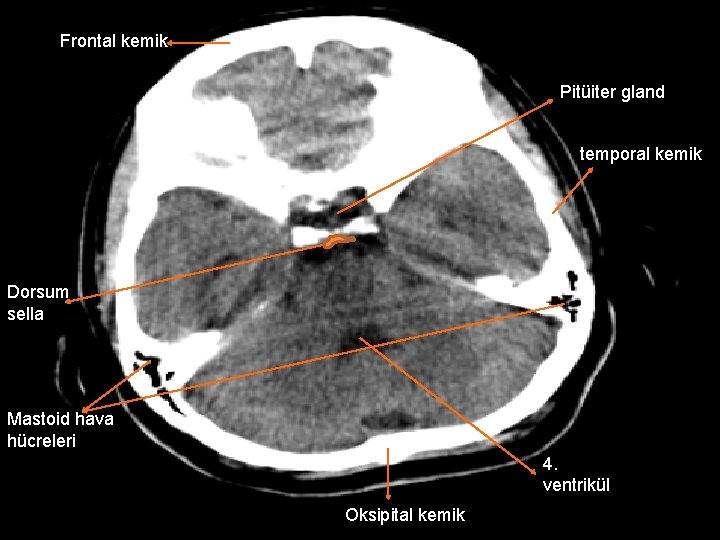

Frontal kemik Pitüiter gland temporal kemik Dorsum sella Mastoid hava hücreleri 4. ventrikül Oksipital kemik

Nazal septum Maxillar sinüs Sfenoid sinüs İnferior temporal girus Mastoid hava hücreleri

Nazal septum Zigomatik kemik Nazal kemik Zigomatik kemik Sfenoid sinüs Mastoid hava hücreleri Oksipital kemik

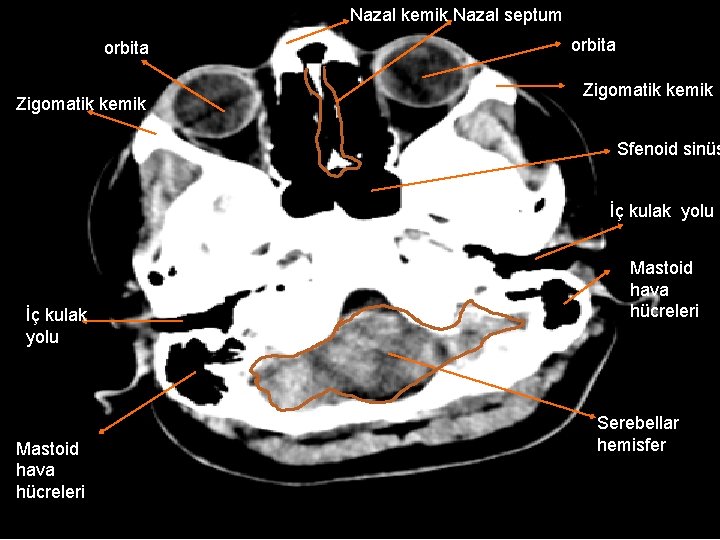

Nazal kemik Nazal septum orbita Zigomatik kemik Sfenoid sinüs İç kulak yolu İç kulak yolu Mastoid hava hücreleri Serebellar hemisfer

orbita Sfenoid sinüs Nazal kemik Etmoid sinüs Zigomatik kemik İç kulak yolu Mastoid hava hücreleri Serebellar hemisfer

Nazal kemik Nazal septum Maksillar sinüs Zigomatik kemi Maksillar sinüs Sfenoid sinüs Zigomatik kemik Caput mandibula vertebra Foreman magnum

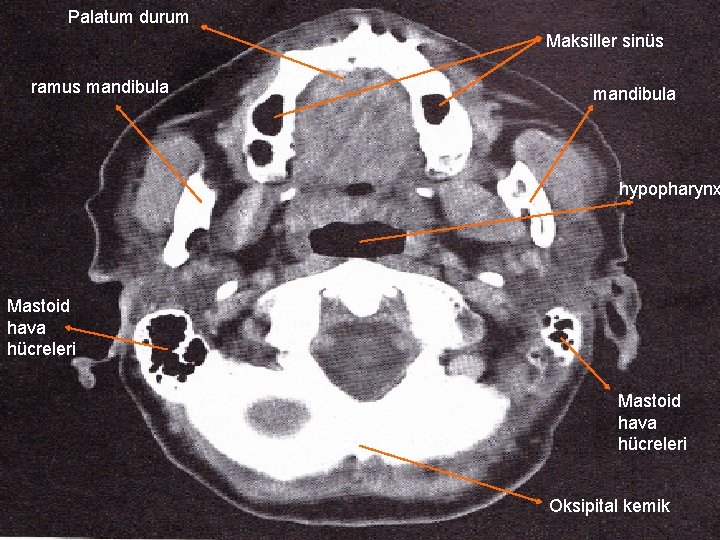

Palatum durum Maksiller sinüs ramus mandibula hypopharynx Mastoid hava hücreleri Oksipital kemik

Corpus mandibula hypopharynx M. genio ghyideu s A. lingualis(ramus) V. Jugularis interna Glandula parotis Corpus vertebra

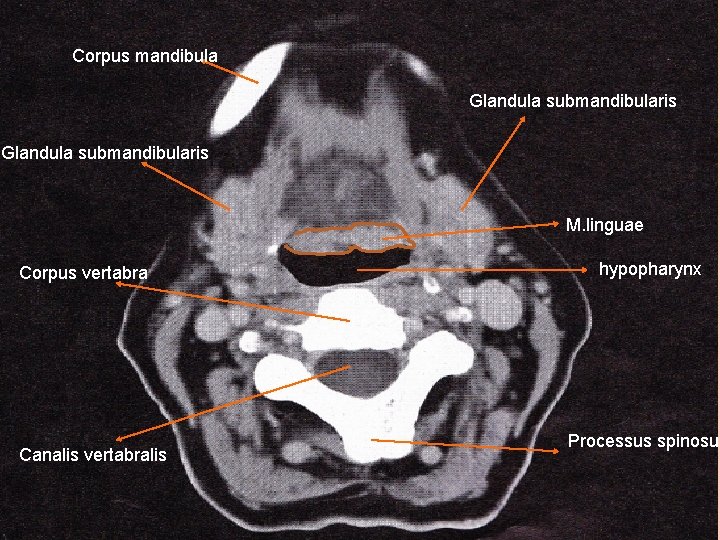

Corpus mandibula Glandula submandibularis M. linguae Corpus vertabra Canalis vertabralis hypopharynx Processus spinosus

Os hyoideum hypopharynx A. Carotis externa Epiglottis M. sternocleideo masteiodeus A. Carotis interna V. Jugulari s interna Canalis vertabralis Processus spinosu

Os hyoideum Glandula submandibularis hypopharynx A. Carotis communis V. Jugulari s interna s A. ve rta bra li M. sternocleide omasteiodeus Canalis vertabralis Corpus vertabra Processus spinosus V. cervicalis

hypopharynx Cartilago thyreoidea A. Carotis communis A. vertabralis V. Jugularis interna M. sternocleideo masteiodeus A. vertabralis M. Splenius capitis M. trapezius Canalis vertabralis

larynx hypopharynx Corpus vertabra Processus tranverssus Processus spinosus

CRANİAL BT

Sfenoid sinüs nazofar enks Temporal kemik Lateral ventrikul Mandibula ramusu Süperiyor sagital sinüs

Süperiyor sagital sinüs Süperiyor frontal sinüs Lateral ventrikül Kaudat nükleusun başı Sfenoid sinüs Zigomatik ark

Frontal kemik İnferior frontal girus Etmoid sinüsler Orbita Maksiler sinüs Nazal semptum

orbita kulak Mastoid hava h Kulak Meatus akustıkus internus nazofarenks

Temporal kemik Mastoid hava hücrelri Sfenoid kemik Meatus akustikus externus Atlas c 1 Axis c 2 Dens axis

Temporal kemik Sfenoid sinüsler Sfenoid kemik Sella tursika Mandibula kemik

Sfenoid sinüsler Maksiller sinüs Zigamatik ark Sfenoid kemik Nazofarenks Os Mandibula

Frontal lob frontal kemik orbita Sfenoid sinüs Zigamatik kemik Maxiler s. Burun konkası Septum nazi Burun konkavları Maxiler kemik

Frontal Periatel kemik Krista galli sphenoıd sinüs Zigomatik proses Nazal kavite dentes Nazal septum Maxilla sinüsler

Sagital sütur Os nazal Frontal os Frontal s. Etmoidal s. Maxiller s. Burun konka Maxiller s. Septum nazi Oral cavite

Os nazal Septum nazi Yumusak doku Burun içi hava Dentes

DİNLEDİGİNİZ İÇİN TEŞEKKÜR EDERİZ… HAZIRLAYANLAR HAŞİM FANO BALCAL MUSTAFA TOPRAK
