Bleskozvod alebo hromozvod je zariadenie na ochranu stavebnch
Bleskozvod alebo hromozvod je zariadenie na ochranu stavebných objektov a toho, čo je v nich, pred nebezpečnými účinkami atmosférických výbojov a ich zvodom do zeme. Bleskozvod má tri hlavné časti: zachytávače – ukončujú žeravú časť bleskového výboja nad chráneným objektom a tým likvidujú nebezpečenstvo požiaru od blesku, zachytávajú blesk. Sú tvorené tyčami, kovovými sieťami, hrebeňami a pod. spojenia a zvody – tvoria vodivé spojenie medzi zachytávačmi a uzemnením. Tvorí ich kovový drôt alebo kábel, prípadne pásový vodič. uzemňovače – zabezpečujú prechod blesku (výboja) do zeme. Sú tvorené kovovou doskou predpísaných rozmerov zakopaných do zeme v definovanej hĺbke, alebo pripojenie na kovové vedenia trvale umiestnené pod zemou. LPS (angl. : Lightning Protection System) – systém ochrany pred bleskom,
Zachytávacia sústava LPS môže byť následovného usporiadania: – tyčová – zachytávacie tyče (môžu to byť i samostatne stojace stožiare), – lanová – závesné laná na zachytávanie bleskov, – mrežová sieť vodičov na zachytávanie bleskov, – hrebeňová – zachytávacie vodiče má uložené na vrchole. Dôležité je správne určiť akú zachytávaciu sústavu použiť a kde na stavbe (na budove) umiestniť zachytávače blesku.

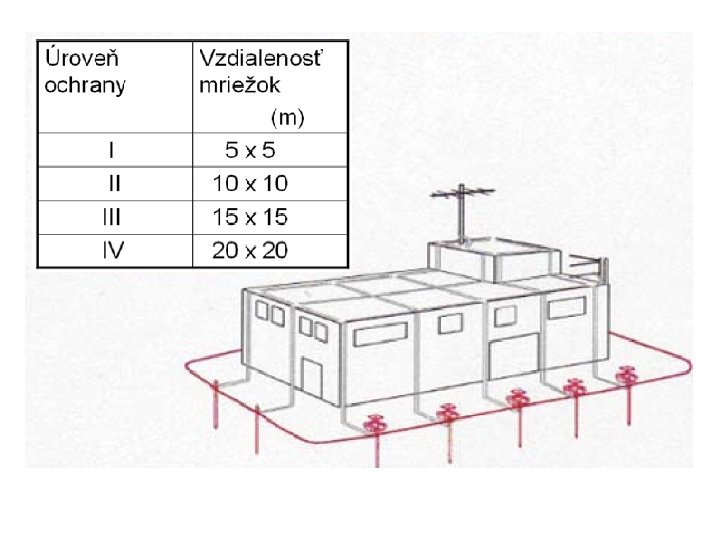

Na vyšetrenie ochranného priestoru zachytávačov sa používajú takéto metódy: – metóda ochranného uhla, – metóda valivej gule, – metóda mrežovej sústavy. Vyšetrovanie ochranného priestoru metódou ochranného uhla je vhodné na jednoduché tvary budov. Ochranný priestor zvislej zachytávacej tyče – vyšetrenie metódou ochranného uhla
Závislosť ochranného uhla na výške hrotu
Uhol ochranného priestoru od osi zvislej zachytávacej tyče nie je vždy na všetky strany rovnaký.
Ochranný priestor hrebeňovej zachytávacej sústavy – vyšetrenie metódou ochranného uhla

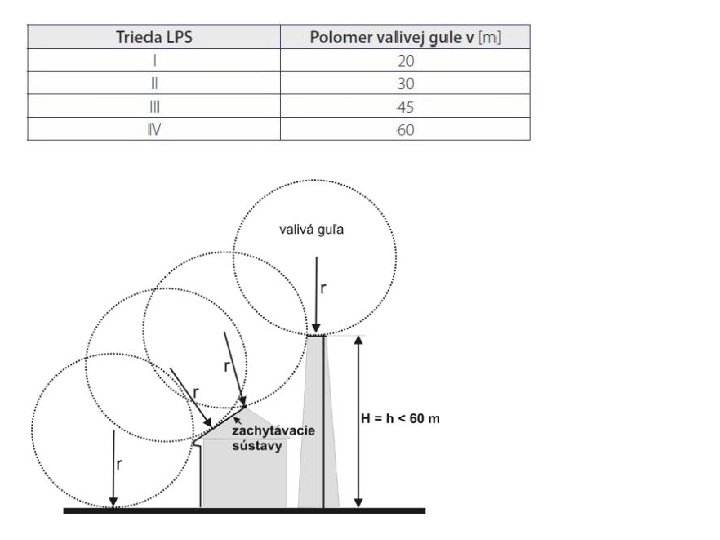

Ochranný priestor izolovanej (oddialenej) mrežovej zachytávacej sústavy (vyšetrenie metódou valivej gule): nechránené sú predmety, ktorých sa guľa dotýka.
