Tyco Blaze. Master CPVC rør og rørdeler

Tyco Blaze. Master CPVC rør og rørdeler • Tyco Blaze. Master CPVC rør og rørdeler skal kun benyttes i våtrørsystem og systemer med antifrysmiddel (kun glyserin) • Må ikke benyttes i systemer med kjemikalier, gasser eller trykkluft. • De er produsert av et spesielt utviklet termoplastmateriale som kalles klorert polyvinylklorid (CPVC). • Tyco Blaze. Master CPVC rør og rørdeler er godkjent av FG etter kriterier satt av Vd. S eller LPCB.

Ytre miljø • Tyco Blazemaster CPVC rør og rørdeler skal kun benyttes I områder som har en temperatur mellom 1049 ºC. • Tyco Blazemaster CPVC rør og rørdeler kan brukes i frostutsatte områder, om systemet beskyttes på en korrekt måte. • Antifrysmiddel basert på glyserin kan anvendes om det er godkjent av myndighet. Middel basert på propylenglykol (glykol) kan ikke benyttes. • Tyco Blazemaster CPVC rør og rørdeler må ikke benyttes utomhus.

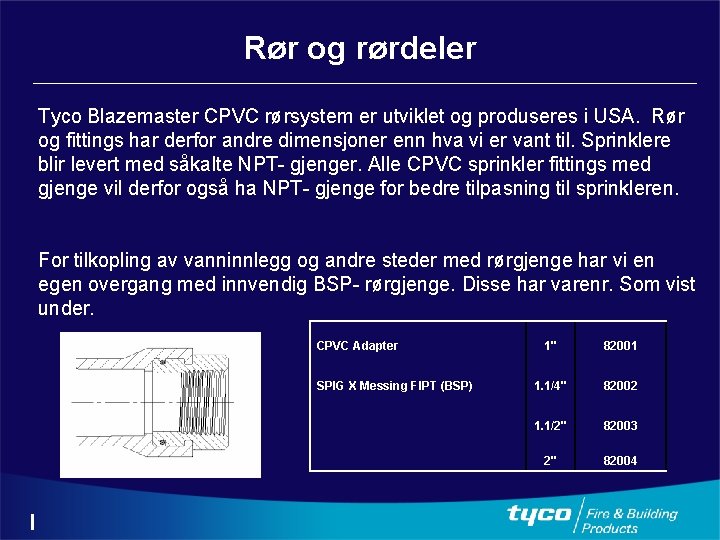

Rør og rørdeler Tyco Blazemaster CPVC rørsystem er utviklet og produseres i USA. Rør og fittings har derfor andre dimensjoner enn hva vi er vant til. Sprinklere blir levert med såkalte NPT- gjenger. Alle CPVC sprinkler fittings med gjenge vil derfor også ha NPT- gjenge for bedre tilpasning til sprinkleren. For tilkopling av vanninnlegg og andre steder med rørgjenge har vi en egen overgang med innvendig BSP- rørgjenge. Disse har varenr. Som vist under. CPVC Adapter 1" 82001 SPIG X Messing FIPT (BSP) 1. 1/4" 82002 1. 1/2" 82003 2" 82004

Vd. S- Godkjenningen Godkjente fareklasser Bruksområde Lav Fareklasse LH, - Over tett ikke- brennbar himling eller i vegg med f. eks. skoler, kontorer, fengsler brannmotstand på minimum 30 minutter. Ordinær Fareklasse OH 1, - Røret kan plasseres i hvilken som helst f. eks. sykehus, hotell, bibliotek, høyde mellom himling og tak. restaurant, kontor - Sprinkler med utløsertemp. på maks 74ºC. - Spesial - eller Fast Respons sprinkler. - Kun våtanlegg - Romtemperatur mellom 10° og 49ºC. Ordinær Fareklasse OH 2, f. eks. bilverksted, bakeri, vaskeri, parkering, museum Ordinær Fareklasse OH 3, f. eks. driftsrom, elektronikkfabrikk Ordinær Fareklasse OH 4, Begrenset til områder som - Systemtest hvert 5. år iht. Vd. S CEA 4001 pkt. 18. 4. 7. utstillinsghall, kino, teater og konserthus. - Røroppheng iht. produsentens anvisning.

LPCB- Godkjenningen Godkjente fareklasser Bruksområde Lav Fareklasse LH, - Over tett ikke- brennbar himling eller vegg f. eks. skoler, kontorer, fengsler bestående av en av følgende alternativer: Ordinær Fareklasse OH 1, a) Ett lag med 10 mm gipsplate Begrenset til følgende områder: b) Nedforet himling med minimum vekt - Skoler og andre utdannings- på 1, 7 kg/m² institusjoner c) 12 mm plywood eller tilsvarende. - Kontorer, unntatt lagerrom d) Annen beskyttelse med minst 30 - Hotell, unntatt kjøkken, drifts- og lagerrom - Museum, unntatt lagerrom minutter brannmotstand - Røret kan plasseres i hvilken som helst høyde mellom himling og tak - Bibliotek, unntatt områder hvor plastmaterialer er lagret - Rettsaler - Omsorgsboliger - Datarom - Kun Fast Response sprinkler - Kun våtanlegg - Røroppheng iht. produsentens anvisning. - Fengsler Fullstendig hydraulisk beregnet røranlegg - Kirker - - Restaurant, begrenset til - Eventuell åpen ( synlig) montasje kan publikumsområde - Loft som ikke benyttes til lagring utføres, men da på installatørens ansvar.

Godkjenninger CPVC må ikke benyttes -Tørr- eller preactionanlegg -Høy Fareklasse Produksjon eller Lager. - Hulrommet mellom nedforet himling og tak dersom dette krever sprinkler beskyttelse etter NS-EN 12845. ( Spesielle kriterier for Vd. S- anlegg) - Korrosive områder unntatt når produsent godkjenner slik bruk. - I hulrom som benyttes til ventilasjon.

Åpen (synlig) montasje (kun LPCB) HENGENDE SPRINKLER: – Benytt Fast Respons sprinkler med deflektoren plassert ikke mer enn 203 mm fra tak, eller, – Hengende boligsprinkler installert iht. produsentens anvisninger. – Max. avstand mellom sprinklerne: 4. 57 m VEGGMONTERTE SPRINKLER: • – Benytt Fast Respons sprinkler med deflektoren plassert max. 152 mm fra tak og max. 102 mm fra vegg, eller – Veggmonterte boligsprinkler installert iht. produsentens anvisning. – Max. avstand mellom sprinklerne: 4. 27 m Taket over rørsystemet må være slett, jevnt og horisontalt.

Sammenføyning av CPVC Rørsystem v Rørkutting v Avgrading v Klargjøre deler v Sementering

Kutte Tyco Blazemaster FS 5 sement krever ingen primer. Primeren finnes allerede i sementen som derfor skal “arbeides” inn i rør og del. • Kappe røret – Alla typer av kappverktøy kan anvendes men vi anbefaler rørkutter. – Et annet alternativ er en fintannet sag og gjerdekasse. – Røret skal kappes i 90° for å få en vinkelrett kant slik at optimal anleggsflate oppnås. – Kappehjul og sagblader skal være tilpasset plastrør.

Avgrading • Preparering av rørenden – Etter at røret er kappet i rett lengde, avgrades både inn og utsiden. Fase deretter rørendene. Fasingen bør være 1. 5 til 2. 5 mm med 10º til 15º vinkel. – Kontrollere at rør og rørdel passer sammen med hverandre. Røret skal komme i kontakt med rørdelsveggen mellom 1/3 til 2/3 inn i rørdelen. – Tørke av fukt, smuss eller andre substanser fra rørendene og rørdelens innside med en tørr og ren fille. – Fukt kan forlenge herdningstiden og andre substanser og partikler kan forsvake sammenføyningen.

Påføring av sement • Påføring av FS 5 sement – Anvend kosten som sitter fast i lokket på limboksen. Påfør en jevn streng med FS 5 sement på rørenden og i rørdelen. – ARBEIDE inn sementen i røret med kosten til overflaten er oppmyket. Sementen skal arbeides inn tilstrekkelig til å kunne gni av den trykte teksten på røret. – Påfør og ARBEID en noe mindre streng med sement inn i rørdelen til overflaten er myk. – Kladde ikke med overskytende sement. For DN 32 rør og større dimensjoner, påfør et tynt andre lag med sement på røret. – PASS PÅ Påfør ikke for mye sement. Rør – Fittings - Rør

Påføring av sement • Før røret helt inn i rørdelen slik at røret kommer helt inn i delens flens. Drei deretter røret en ¼ omdreining. Hold i 15 – 20 Sekunder. • Tørk bort øverflødig sement.

Herdetid Note 1: For disse rørdimensjoner kan sementen beyttes ned til -18ºC, men romtemperaturen må bringes opp til minimum 5ºC for herding og trykktesting.

Kjemisk kompabilitet CPVC plastrørsystem må aldri bli påført oljer eller andre kjemikalier uten først å avklare dette med Tyco eller ved å følge de anvisninger som fremkommer i denne presentasjonen. Kompatible kjemikalier for CPVC vil også være nevnt på internett hjemmeside, http: //www. systemcompatible. com/products-Europe. asp#Thread. Sealants Dette gjelder for eksempel i forbindelse med påføring av gjengepasta, lekkasjedetektor, ved maling av rørene og ved bruk av tettemasse i forbindelse med gjennomføring av rør i brannskiller.

Trykkprøving • Etter at Tyco Blazemaster CPVC rør og rørdeler er sammenstilt og sementen herdet skal systemet hydraulisk trykkprøves: – 15 bar i 2 timer, eller – 2 timer med systemtrykket pluss 3. 5 bar, høyeste verdi gjelder. • Før og etter trykkprøving skal all luft som er stengt inne i systemet luftes ut. Dette gjøres med systemets prøveventil og gjennom sprinkleren høyest og lengst bort fra alarmventilen. • TRYKKPRØVING SKAL IKKE UTFØRES MED TRYKKLUFT ELLER ANNEN KOMPRIMERT GASS.

Maling av CPVC rør og deler • Rørsystemet • Benytt • Sørg kan rengjøres med en mild såpe og vann før maling. vannbasert lateks maling. for å få anlegget godkjent innen maling da merking for godkjenning vil bli overmalt.

Sprinklermontasje • Alle gjenger skal teipes med 2 -3 omdreininger Teflon® teip (gjengeteip) eller påføres med Permabond rørtetningsmiddel. • Sprinkleren skal kun monteres etter at alle sammenføyninger har herdet.

Sprinklermontasje • Ved montasje av sprinkleren, er det anbefalt å holde fast rørdelen med en båndtang. Dette for at minimalisere påkjenningen på sammenføyningen. • Normalt skal sprinkleren skrus i 1 til 2 omdreininger mer enn fingerhardt, for at det skal bli en tett forbindelse. • Om man drar til sprinkleren for hardt kan dette resultere i at rørdelen skades.

Innfesting • Tyco anbefaler bruk av godkjente røroppheng som har en min. bredde på 13 mm, eller egne godkjente CPVC klammer. • Et korrekt oppheng er: • – En vanlig standardoppheng med gjengestaget ca. 2 mm over røret. (gjengestaget får ikke ligge an mot røret) – CPVC Sadelklammer. Ettersom en aktivert sprinkler genererer store krefter oppover er det viktig å forankre røret tilstrekkelig.

Innfesting

Flenseforbindelse FLENSEFORBINDELSE: Sammensetning av flenser skal utføres som følger: • Rør sammensatt med en flens må installeres i en rett linje for å unngå spenning ved flensen. Røret må også være opphengt på en måte at laterale spenninger og bevegelser ikke kan skade flensen. • Med flenspakningen på plass, pass inn bolthullene på flensedelene mot hverandre gjennom å snu på ringen. Monter bolter, skive (to per bolt) og mutter. • Vær sikker på at flatene på flensene ligger an mot hverandre innen boltene dras til. • Dra mutterne til fingerhard. Dra siden boltene med nøkkel så et jevnt trykk fordeles over flensen gjennom å øke trykket 5. 68 Nm per bolt som vist i bilde 1. • Forsiktighet må tas for å unngå å bøye CPVC flensen.

Rillede forbindelser • Anvend kun fleksibel kopling med EPDM pakning. Min. anbefalt avstand fra oppheng til rillet adapter vises i tabell under

Lagring og håndtering • • Forsiktighet skal iaktas ved håndtering av TYCO Blazemaster CPVC rør og rørdeler: – Kast eller slipp ikke rør eller rørdeler. Harde gjenstander skal heller ikke kastes eller slippes på rør eller rørdeler. – Slipp ikke rør ned på bakken. – Alle skader på rør skal kappes bort; skadde rørdeler skal kasseres. – Oppbevar rørdelene i orginalforpakningen. Ved lagring utomhus, dekk til rørene med en presening som ikke er transparent. Om fargen blekner, kasser produktet. Blekning indikerer at rørets fysikalske egenskaper er forandret.
