Blade Angle vs RPM High Angle Low RPM

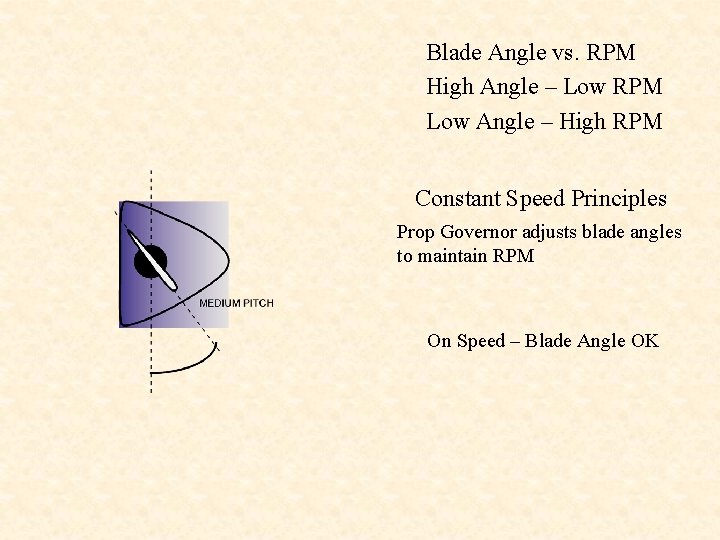

Blade Angle vs. RPM High Angle – Low RPM Low Angle – High RPM Constant Speed Principles Prop Governor adjusts blade angles to maintain RPM On Speed – Blade Angle OK
Blade Angle vs. RPM High Angle – Low RPM Low Angle – High RPM Constant Speed Principles Prop Governor adjusts blade angles to maintain RPM Over Speed – Blade Angle increases On Speed – Blade Angle OK
Blade Angle vs. RPM High Angle – Low RPM Low Angle – High RPM Constant Speed Principles Prop Governor adjusts blade angles to maintain RPM Over Speed – Blade Angle increases On Speed – Blade Angle OK Under Speed – Blade Angle decreases
Propeller Governor Fly-Weights Speeder Spring Pilot Valve Beta Ring Low Pitch Stop Nut
Propeller Governor On-Speed RPM Setting Actual RPM 2000

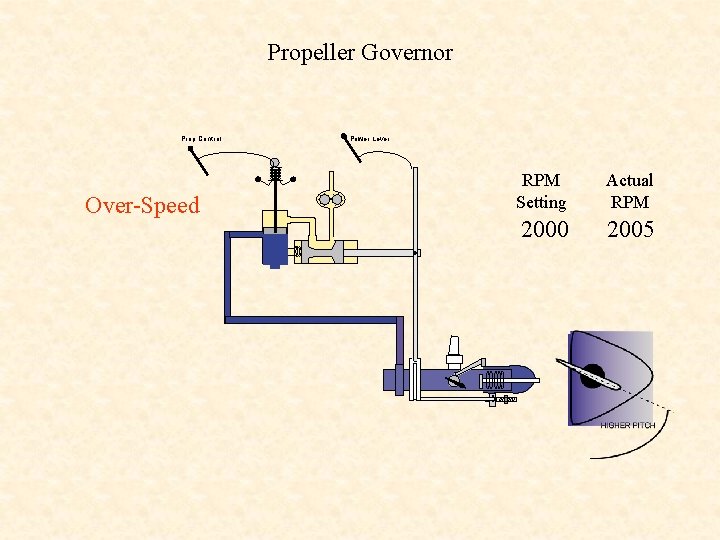

Propeller Governor Prop Control Over-Speed Power Lever RPM Setting Actual RPM 2000 2005
Propeller Governor Prop Control Under-Speed Power Lever RPM Setting Actual RPM 2000 1995

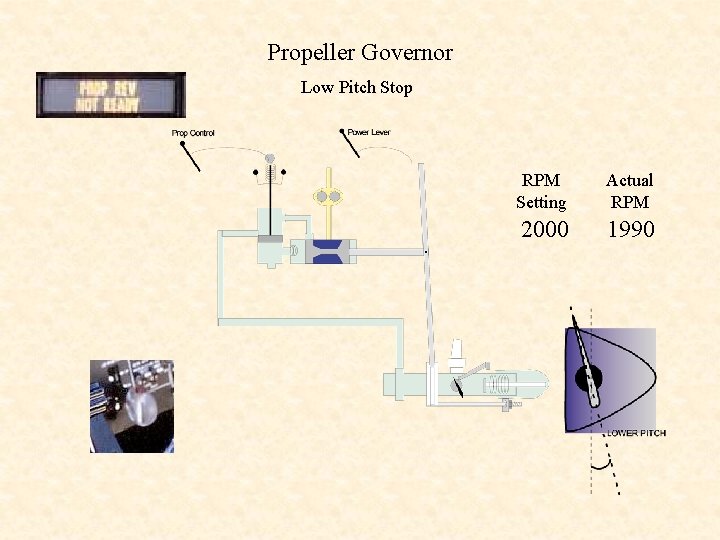

Propeller Governor Low Pitch Stop RPM Setting Actual RPM 2000 1990
Propeller Governor Low Pitch Stop Under-Speed Beta Valve Closes Low Pitch Stop Nut Pulls Beta Ring Forward RPM Setting Actual RPM 2000 1990

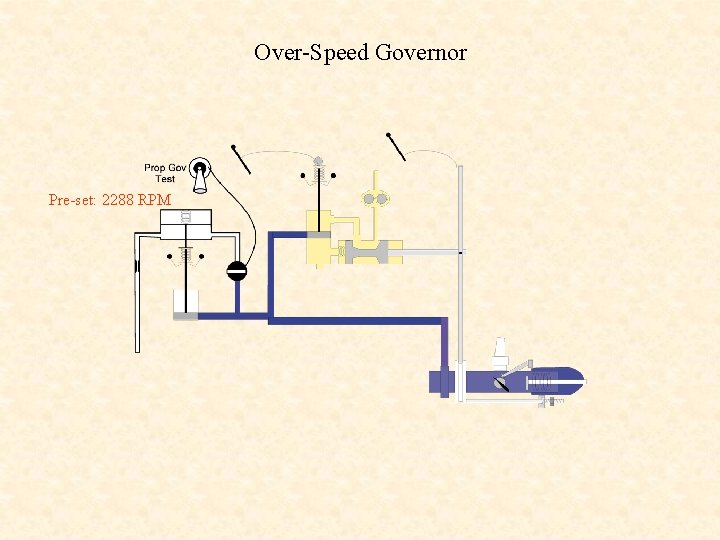

Over-Speed Governor Pre-set: 2288 RPM
Over-Speed Governor Prop Gov. Failed

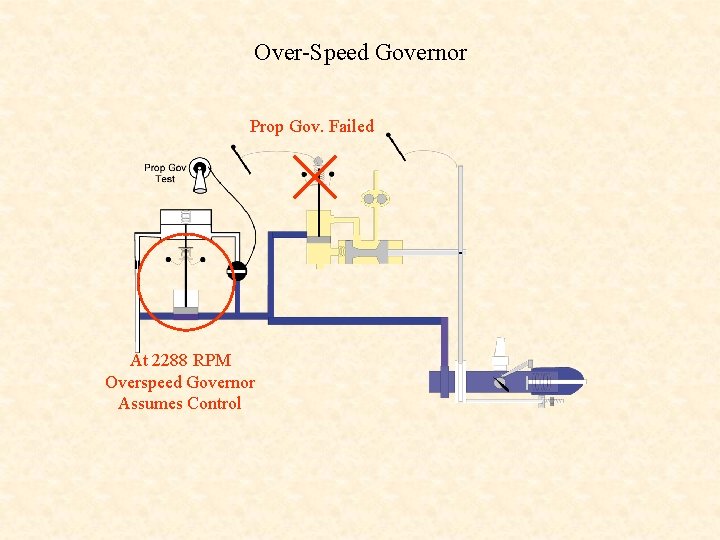

Over-Speed Governor Prop Gov. Failed At 2288 RPM Overspeed Governor Assumes Control
