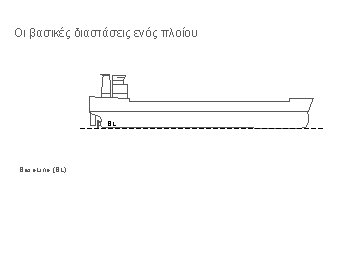

BL Base Line BL Forward and Aft Perpendiculars

Οι βασικές διαστάσεις ενός πλοίου BL Base. Line (BL) Forward and Aft Perpendiculars (FP, AP) Length Between Perpendiculars (LBP or LPP)

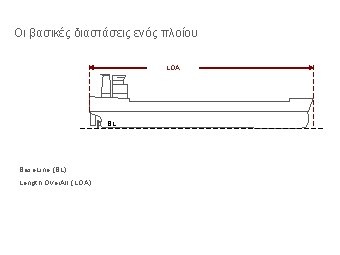

Οι βασικές διαστάσεις ενός πλοίου LOA BL Base. Line (BL) Length Over. All (LOA) Forward and Aft Perpendiculars (FP, AP) Length Between Perpendiculars (LBP or LPP)

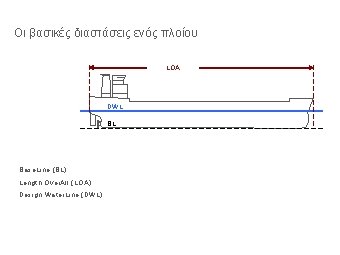

Οι βασικές διαστάσεις ενός πλοίου LOA DWL BL Base. Line (BL) Length Over. All (LOA) Design Water. Line (DWL) Forward and Aft Perpendiculars (FP, AP) Length Between Perpendiculars (LBP or LPP)

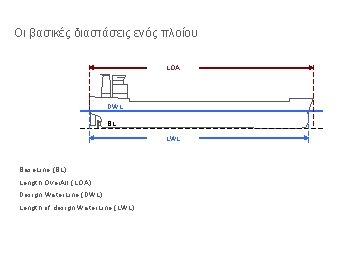

Οι βασικές διαστάσεις ενός πλοίου LOA DWL BL LWL Base. Line (BL) Length Over. All (LOA) Design Water. Line (DWL) Length of design Water. Line (LWL) Forward and Aft Perpendiculars (FP, AP) Length Between Perpendiculars (LBP or LPP)

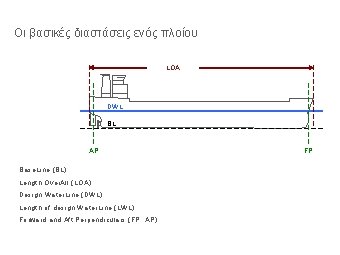

Οι βασικές διαστάσεις ενός πλοίου LOA DWL BL AP Base. Line (BL) Length Over. All (LOA) Design Water. Line (DWL) Length of design Water. Line (LWL) Forward and Aft Perpendiculars (FP, AP) FP

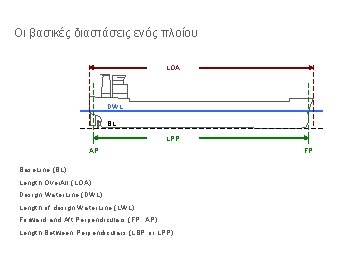

Οι βασικές διαστάσεις ενός πλοίου LOA DWL BL LPP AP Base. Line (BL) Length Over. All (LOA) Design Water. Line (DWL) Length of design Water. Line (LWL) Forward and Aft Perpendiculars (FP, AP) Length Between Perpendiculars (LBP or LPP) FP

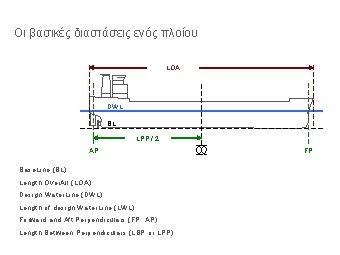

Οι βασικές διαστάσεις ενός πλοίου LOA DWL BL LPP / 2 AP Base. Line (BL) Length Over. All (LOA) Design Water. Line (DWL) Length of design Water. Line (LWL) Forward and Aft Perpendiculars (FP, AP) Length Between Perpendiculars (LBP or LPP) FP

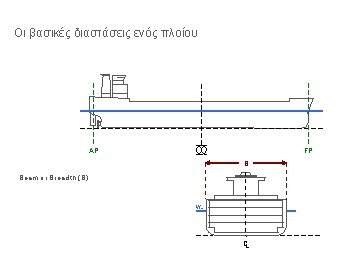

Οι βασικές διαστάσεις ενός πλοίου FP AP B Beam or Breadth (B) Depth (D) Draft or Draught (T) WL Freeboard (f) CL

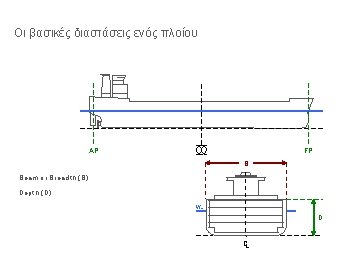

Οι βασικές διαστάσεις ενός πλοίου FP AP B Beam or Breadth (B) Depth (D) Draft or Draught (T) WL D Freeboard (f) CL

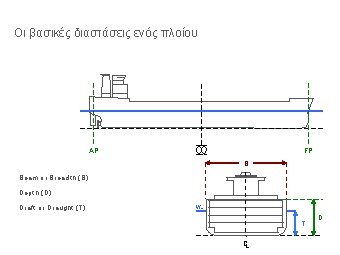

Οι βασικές διαστάσεις ενός πλοίου FP AP B Beam or Breadth (B) Depth (D) Draft or Draught (T) WL Freeboard (f) T CL D

Οι βασικές διαστάσεις ενός πλοίου FP AP B Beam or Breadth (B) Depth (D) Draft or Draught (T) f WL Freeboard (f) T CL D

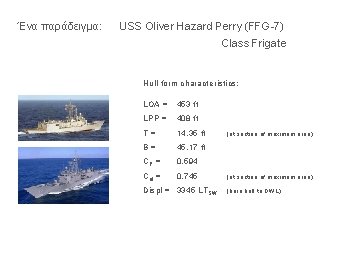

Ένα παράδειγμα: USS Oliver Hazard Perry (FFG-7) Class Frigate Hull form characteristics: LOA = 453 ft LPP = 408 ft T= 14, 35 ft B= 45, 17 ft CP = 0, 594 CM = 0, 745 Displ = 3345 LT SW (at section of maximum area) (bare hull to DWL)
