BJ SERVICES BOLIVIA SERVICIO DE COILED TUBING Octubre
BJ SERVICES BOLIVIA SERVICIO DE COILED TUBING Octubre 2010
Historia de Tubería Continua • El primer “Coiled Tubing” fabricado en 1944 para transportar combustible de Inglaterra a Europa y abastecer el armamento de los aliados. • El proyecto PLUTO (Pipe Line bajo el oceano) utilizo una tuberia de 3” butt-welded de 4, 000 ft de longitud las cuales fueron unidas y tendidads a traves del canal Ingles. • 23 lineas de CT fueron utilizadas, con promedio de 30 a 70 millas de longitud
Operación PLUTO
Bowen Injector Head (circa 1962) - Brown Oil Tools Injector Head (circa 1964)
Evoluciòn Tuberià Continùa Wall Sizes 0. 080” 0. 087” 0. 095” 0. 102” 0. 109” 0. 125” 0. 134” 0. 156” 0. 175” 0. 188” 0. 203” 0. 225” 0. 250” 12. 7 mm 1/2” 19. 1 mm 25. 4 mm 3/4” 1” 31. 8 mm 1 1/4” 38. 1 mm 1 1/2” 50. 8 mm 2” 60. 3 mm 2 3/8” 73. 0 mm 2 7/8” 88. 9 mm 3 1/2” 152 mm 6”
Butt Welded Coiled Tubing • Tuberia Segmentada
Butt Welded Coiled Tubing • Tuberia Segmentada
Butt Welded Coiled Tubing • Tuberia Segmentada • Zona afectada por la temperatura • Fatiga a la flexion
Butt Welded Coiled Tubing • Tuberia Segmentada • Zona afectada por la temperatura • Fatiga a la flexion
“Tuberia Continua” Milling Process Corte angulo de 45 o
“Tuberia Continua” Milling Process - Mejor Soldadura - Tratamiento al calentamiento
“Continuous Tubing” Milling Process - Mejor Soldadura - Tratamiento al calentamiento
“Continuous Tubing” Milling Process - Mejor Soldadura - Tratamiento al calentamiento
“Tuberia Continua” Milling Process - Mejor Soldadura - Tratamiento al calentamiento
“Continuous Tubing” Milling Process
“Tuberia Continua” Milling Process - Distribucion Longitudinal de la Interface Soldada
Otros Productos CT • Tuberia Conica (Tapered Strings) • Tuberia Concentrica (CCT) • Tuberia Revestida (Coated Pipe) • Tuberia de Produccion con valvulas de Gaslift • Alta Resistencia (HS Grades) • Titanio • Composites
Propiedades de las Tuberías • Se puede identificar los grados de tuberías diferentes por las letras y números que usan: QT-80 Aleación Quality (A 606), el punto de fluencia es 80, 000 psi HS-80 Aleación Precisión (A 606), el punto de fluencia es 80, 000 psi
Limites de Peso • Propiedades como límites de peso y presión son funciones del punto de fluencia y el área de la sección transversal. 1. ¿Cuál es el límites de pesos para la siguiente tubería? : 1 1/2" HS-80 Coiled Tubing 1. 623 lb/ft, 1. 282" I. D.
Limites de presión
Limite de Torque
Colapso de la tuberia
COILED TUBING APLICACIONES CONVENCIONALES Octubre 2010
OPERACIONES CONVENCIONALES CON CT • • • Gas Lift Limpieza de Relleno Cementación con CT Operaciones con motores de fondo Estimulación Aplicaciones eléctricas Pesca Sartas de Velocidad Limpieza de líneas
GAS LIFT
GAS LIFT • Hay dos tipos de extracción de gas: – Descargando el Pozo • Reduciendo la altura del fluido en el pozo • Disminuyendo la presión de fondo a un valor determinado – Arrancar el Pozo • Recuperando los fluidos de la formación • Haciendo fluir el pozo por sí mismo
GAS LIFT • Presión de formación • Diseño de la operación.
GAS LIFT Presión de Línea de Retorno a Superficie WHP 0 Retornos Perdidos Caudal de N 2
LIMPIEZA DE RELLENO
LIMPIEZA DE RELLENO OBJETIVO: • Recuperar la capacidad de producción del pozo. • Permitir el pasaje libre de las herramientas de wireline o de servicio. • Asegurar la correcta operación de los dispositivos de control de flujo en fondo de pozo
LIMPIEZA DE RELLENO OBJETIVO: • Mantener un sumidero (rat hole) por debajo del intervalo punzado. • Permitir el pasaje completo de las herramientas. • Retirar el material que pueda interferir con las operaciones de servicio o de terminación
LIMPIEZA DE RELLENO VENTAJAS: • Método altamente probado. Principal Aplicación a nivel mundial (en cantidad). • Capacidad de intervención de un pozo vivo con alto nivel de control del pozo. • Circulación continua y estable.
LIMPIEZA DE RELLENO VENTAJAS: • Mayor Velocidad de operación y menor costo, comparado con equipos de workover. • Montaje mas fácil, rápido y seguro. • Típicamente se requiere menor espacio en la locación.
CEMENTACION COILED TUBING
CEMENTACION CT • Abandonos • Tapones balanceados • Forzamientos
CEMENTACION CT • No es necesario matar el pozo • No es necesario remover el tubing de producción • Evita el bombeo de cemento a través de toda la instalación
CEMENTACION CT • Mayor exactitud para colocar el cemento. • Menor volumen requerido • Mas rápido y mas económico que un workover
CEMENTACION CT
CEMENTACION CT
FRESADO CON COILED TUBING
FRESADO CON CT Ventajas: • Impresión (Foot Print) más pequeño • Menor costo de movilización • No es necesario matar el pozo • La velocidad de penetración es más rápida; no se requieren conectores • Mas económico que un workover
FRESADO CON CT Aplicaciones: • Remoción de incrustaciones no solubles • Perfiles de pesca • Fresado de tapones de cemento • Obstrucciones metálicas dentro de tubing • Under reaming
FRESADO CON CT Desventajas: • Peso limitado sobre la fresa • Motores convencionales no son compatibles con solvente ni nitrogeno • El CT no puede ser rotado • Menores caudales para el transporte de particulas
BROCAS
ESTIMULACION
ESTIMULACION • Remoción de depósitos orgánicos e inorgánicos. • Bombeo de tratamientos químicos de manera “localizada”. • Lavado, remojo o estimulación matricial.
ESTIMULACION • No es necesario matar el pozo. • No es necesario inyectar a la formación todo el fluido presente en la completación. • Menor tiempo de contacto del acido con el acero. Protege los tubulares.
ESTIMULACION • Facilidad para retornar el tratamiento a superficie. • Efecto adicional del jeteo a alta presión u otras herramientas especializadas. • Menor volumen de fluido. • Cubrimiento total de la zona de interés.
COMPLETACION COILED TUBING
COMPLETACION CT • Uso del CT como completacion colgada dentro del pozo. • Rápido y económico. • Inyección de agua / gas. Inyección de tratamientos químicos. • Sartas de velocidad. • Herramientas (gas lift, B. E. S. )
PESCA
PESCA • Permite recuperar objetos “caídos” o “dejados” en el pozo. • Permite preparar el perfil de pesca. • No es necesario matar el pozo. • Pozos horizontales.
LIMPIEZA DE LINEAS
LIMPIEZA DE LINEAS • Bombeo de tratamientos químicos + jeteo. • Rápido y económico. • Altamente efectivo y seguro.
LIMPIEZA DE LINEAS • Puede combinar tratamientos químicos + jeteo a alta presión y/o rotativo (Roto Jet). • Logística bastante simple.
APLICACIONES ELECTRICAS
APLICACIONES ELECTRICAS • Pozos horizontales o altamente desviados • Requiere instalación del cable • • Logging Cámaras Baleo Información en tiempo real • Etc….
COILED TUBING SERVICIOS Y HERRAMIENTAS ESPECIALES
SERVICIOS Y HERRAMIENTAS ESPECIALES • • • Vortex Roto Jet / Roto Pulse Tornado Separador de Fase Kick Off Tool Sand Vac / Well Vac Stim Tunnel Telecoil Easy. Cut Perforator Tapones Composite Optifrac Sarta de Capilares
VORTEX
VORTEX • Jet de alta eficiencia • Caída de presión 30% inferior a un jet convencional • Velocidad del Jet: 460 ft/sec • Velocidad rotacional: 8000 rpm
VORTEX • Compatible con todo tipo de fluidos • Ideal para trabajar sobre depósitos orgánicos e inorgánicos.
VORTEX Tamaños 1 -11/16” 2 -1/8” 2 -7/8”
VORTEX
VORTEX
ROTO JET
ROTO JET • Jet Rotativo de alto impacto • Introduce el concepto de “esfuerzo cíclico”. • Velocidad de rotación controlada.
ROTO JET • Jets de 45 o y 90 o • Compatible con acido, solvente y nitrogeno. • Ofrece 360 o de cobertura del tubular.
ROTO JET
ROTO JET • Terminaciones con múltiples I. D.
ROTO PULSE
ROTO PULSE • Especial aplicación del Roto Jet en pozos con Gravel Pack • Remueve finos y otras partículas • Compatible con tratamientos químicos • Diseñado en conjunto con CIRCA.
TORNADO
TORNADO • Especial aplicación en pozos horizontales o desviados • Permite “jetear” hacia delante y hacia detrás • Evita el uso de tubos de gran diámetro • Evita el uso de fluidos altamente viscosos • Cambio de posición por acción hidráulica.
Proceso de Limpieza Convencional Sand
Proceso de Limpieza Convencional Arena
Proceso de Limpieza Convencional Arena Excedente Transportada a Superficie Lecho de Ar ena d e Equ ilibrio Arena Fluidificada
Proceso de Limpieza Convencional Lecho de Ar ena de Equili brio
Proceso de Limpieza Convencional Arena Rema nente
TORNADO
SEPARADOR DE FASE
SEPARADOR DE FASE • Permite el bombeo de fluidos energizados a través de herramientas 100% Hidráulicas
SEPARADOR DE FASE • Vortex interno separa el fluido energizado en dos fases: liquido y gas
SEPARADOR DE FASE • Ideal para ser usado en formaciones de baja presión donde se requiere un alto caudal de N 2.
SEPARADOR DE FASE • Alta eficiencia
KICK OFF TOOL
KICK OFF TOOL • Utilizado para pasar sobre los cambios de diámetro en la completacion • Se activa con peso • Ideal para usar en pozos con liner
SAND VAC / WELL VAC
SAND VAC / WELL VAC • CT concéntrico + bomba de succión • Permite realizar un Vacum de forma localizada • Aplicable en pozos de muy baja presión
CT CONCENTRICO
CT CONCENTRICO
CT CONCENTRICO Retornos de Fluido & Arena
HERRAMIENTA SV/WV
SAND VAC / WELL VAC
SAND VAC / WELL VAC Pressure Velocity
SAND VAC / WELL VAC Pressure Velocity
SAND VAC / WELL VAC
SAND VAC / WELL VAC
SAND VAC / WELL VAC Coiled Tubing Concéntrico Bomba Jet Puertos de Entrada Chorro a Proa Arena Fluidificada Puente de Arena
SAND VAC / WELL VAC Coiled Tubing Concéntrico Bomba Jet Puertos de Entrada Chorro a Proa Puente de Arena Fluidificada
SAND VAC / WELL VAC Coiled Tubing Concéntrico
SAND VAC / WELL VAC Coiled Tubing Concéntrico Chorro en Reversa
STIM TUNNEL
STIM TUNNEL Es un método para estimular pozos de carbonato a hueco abierto, creando múltiples agujeros cortos de drenaje a lo largo de las zonas de interés, utilizando ácido y coiled tubing
STIM TUNNEL • No requiere equipos especiales • No daña la formación • Simplicidad en el campo • Pozo de alta calidad a bajo costo
Run Acid Tunneling BHA to the first tunnel scheduled depth Activate wand by starting to pump acid. Start with 15% HCl acid As weight increase is observed, go deeper slowly After the tunnel has been created, switch to 10% HCl to extend the tunnel After reaching final tunnel depth, PU CT to the next tunnel scheduled depth. Repeat the process for each tunnel Flush with N 2
TELECOIL
TELECOIL • Sistema de comunicación “downhole” • Monitoreo en tiempo real de variables de fondo • Compatible con casi todo tipo de fluidos • Compatible con herramientas de registro de “terceros”
TELECOIL • Funciona con un cable de fibra óptica de 1/8” • No tiene efectos hidráulicos ni de esfuerzo • Permite bombeo de “bolas” a través del CT • No es necesario sacar el cable para actividades convencionales
TELECOIL
TELECOIL
EASY CUT PERFORATOR
EASY CUT PERFORATOR Técnica de “baleo” utilizando jeteo a alta presión de una mezcla de fluido y arena
EASY CUT PERFORATOR
EASY CUT PERFORATOR • También conocido como “Sand Jetting” • “Baleos mas limpios” • Reduce la presión de fricción en el “near wellbore”
EASY CUT PERFORATOR • Reduce la “tortuosidad” • Sand Jetting + Tratamientos químicos • Reduce la potencia requerida para estimular
TAPONES COMPOSITE
TAPONES COMPOSITE • Nombre comercial “Python” • Versión Frac Plug y Brigde Plug • Puede ser bajado con cable o con CT • Fácilmente fresado con CT.
OPTIFRAC (FRAC CON CT)
OPTIFRAC • Qué es Optifrac™? – Una familia de diferentes herramientas de BJ para dar alternativas de fractura de múltiples zonas con un coiled tubing – Los tamaños típicos son 4. 5” y 5. 5”
OPTIFRAC • Opti. Frac Select – CT Frac/Conjunto de copas invertidas – Lista para utilizarla en el pozo
Opti. Frac. SM CT - Cup Tool
Opti. Frac. SM CT - Cup Tool
Opti. Frac. SM CT - Cup Tool
Opti. Frac. SM CT - Cup Tool
OPTIFRAC • Optifrac SJ – Fractura por anular tubing / CT. – Perforación de la cañería con Sand jet – Tapones de arena o composite para aislar zonas inferiores
FRACTURA POR ANULAR + TAPONES DE ARENA
Abrasive Perforating & Annular Fracturing:
Abrasive Perforating & Annular Fracturing:
Abrasive Perforating & Annular Fracturing:
Abrasive Perforating & Annular Fracturing:
Abrasive Perforating & Annular Fracturing:
Abrasive Perforating & Annular Fracturing:
Abrasive Perforating & Annular Fracturing:
Abrasive Perforating & Annular Fracturing:
FRACTURA POR ANULAR + TAPONES COMPOSITE
Abrasive Perforating & Annular Fracturing:
Abrasive Perforating & Annular Fracturing:
Abrasive Perforating & Annular Fracturing:
Abrasive Perforating & Annular Fracturing:
Abrasive Perforating & Annular Fracturing:
Abrasive Perforating & Annular Fracturing:
Abrasive Perforating & Annular Fracturing:
Abrasive Perforating & Annular Fracturing:
Abrasive Perforating & Annular Fracturing:
Abrasive Perforating & Annular Fracturing:
Abrasive Perforating & Annular Fracturing:
Abrasive Perforating & Annular Fracturing:
SARTAS DE CAPILARES
SARTAS DE CAPILARES • Qué son las Sartas de Capilares? – Tubulares de aleación especial de pequeño diámetro, disponibles en diferentes medidas y longitudes – Instalaciones “a pozo vivo” control total del mismo
SARTAS DE CAPILARES • Inyección de manera continua o no de químicos en determinadas profundidad de un pozo • Instalaciones hasta profundidades de 22, 000 ft
SARTAS DE CAPILARES • Disponible en ¼” y 3/8” • Kit de inyección disponible • Operación promedio en 4 horas. • Mantenimiento o mejoramiento de la producción.
SARTAS DE CAPILARES
SARTAS DE CAPILARES
SARTAS DE CAPILARES
SARTAS DE CAPILARES
SARTAS DE CAPILARES Check válvula de fondo de pozo
SOFTWARE
CIRCA • Simulador computacional de operaciones con CT • Predice el comportamiento de la operación • Puede ser actualizado en tiempo real • Es el simulador mas exacto del mercado
CIRCA • Análisis de Flujo • Presiones a lo largo de todo el recorrido del fluido • Transporte de sólidos • Fluido bi-fasico • Base de datos de fluidos estándar
CIRCA • Análisis de Esfuerzos • Basado en análisis nodal • Fuerzas saliendo del pozo y entrado en el pozo • Permite trabajar en una zona segura

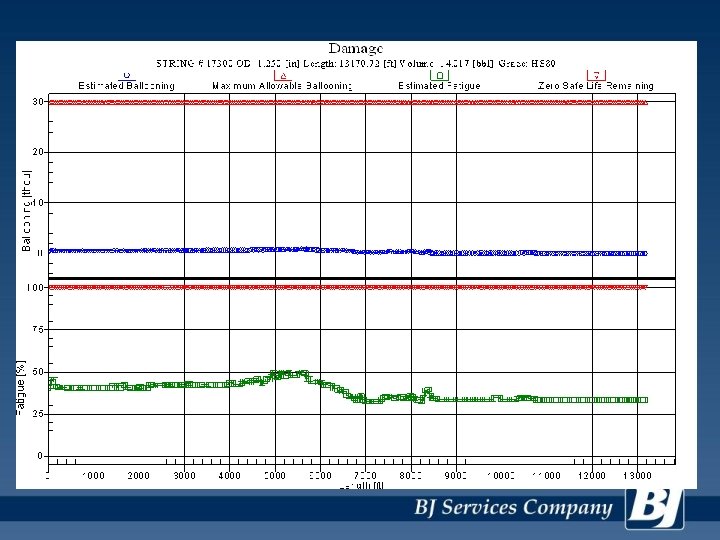

CYCLE • Simulador computacional de la fatiga del tubo • Sirve para gerenciar la vida del tubo • Puede ser actualizado en tiempo real • Se convierte en el “expediente” del tubo
JOB MASTER • Sistema de adquisición de datos • Registra presiones, caudales, profundidad, velocidad, etc… • Puede ser exportado al Cycle • Permite el seteo de alarmas • Ambiente Windows
Preguntas? Gracias por su tiempo….
