Bipoláris integrált áramkörök alapelemei Elektronika I. BME Elektronikus Eszközök Tanszéke Mizsei János, Székely Vladimír 2004. március

Bipoláris IC alkatrészek Egy bipoláris IC részlete pásztázó elektronmikroszkóppal leképezve

Az npn IC tranzisztor szerkezete

A technológiai lépéssor A (p+) hordozóba eltemetett réteg (n+) készül (diffúzió, oxid ablakon keresztül, *1 maszk)

A technológiai lépéssor Oxidmarás után Epitaxiális réteg növesztése (n) a teljes felületre

A technológiai lépéssor Szigetelő (p+) tartományok kialakítása oxid ablakon keresztüli diffúzióval, *2 maszk

A technológiai lépéssor Bázisréteg (p) diffúziója, oxid ablakon keresztül, *3 maszk

A technológiai lépéssor Emitter (és kollektor) diffúziója (n+), oxid ablakon keresztül, *4 maszk

A technológiai lépéssor Oxid ablak kinyitása a kontaktus területeken, *5 maszk,

A technológiai lépéssor Fémezés, fém kimarása, *6 maszk

Bipoláris IC alkatrészek a szigetelés -diffúzió

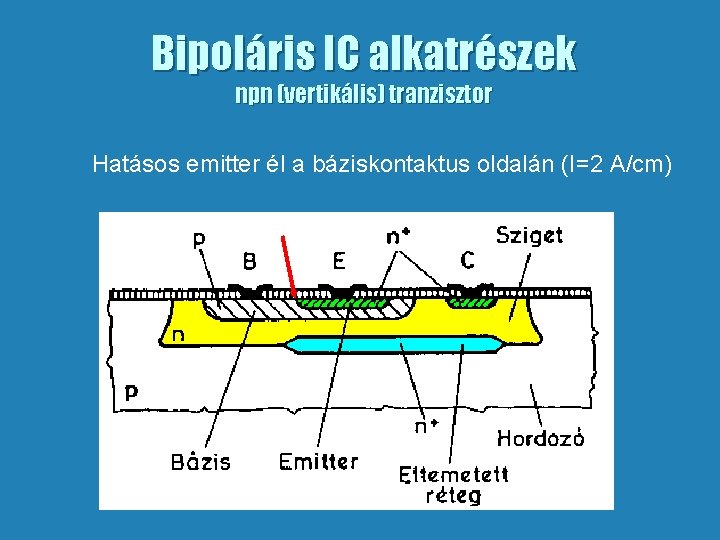

Bipoláris IC alkatrészek npn (vertikális) tranzisztor Hatásos emitter él a báziskontaktus oldalán (I=2 A/cm)

Bipoláris IC alkatrészek npn tranzisztorok Technológia: az npn (vertikális) tranzisztorokra optimálva Hatásos emitter él a báziskontaktus oldalán (I=2 A/cm), EB letörés: 5 -6 V, CB letörés 40 -50 V, f. T=800 -900 MHz

Bipoláris IC alkatrészek npn tranzisztorok Technológia: az npn (vertikális) tranzisztorokra optimálva Hatásos emitter él a báziskontaktus oldalán (I=2 A/cm), EB letörés: 5 -6 V, CB letörés 40 -50 V, f. T=800 -900 MHz

Bipoláris IC alkatrészek npn tranzisztorok Helytakarékos megoldások: két tranzisztor közös zsebben, multiemitteres tranzisztor

Bipoláris IC alkatrészek npn tranzisztorok Hatásos emitter él a báziskontaktus oldalán (I=2 A/cm)

Bipoláris IC alkatrészek Bázisdiffúziós ellenállás N(x) x

Bipoláris IC alkatrészek Egy szigetben több ellenállás is lehet. A sziget +UCC -re kötendő!

Bipoláris IC alkatrészek Bázisdiffúziós ellenállás, meander alakban hajtogatva

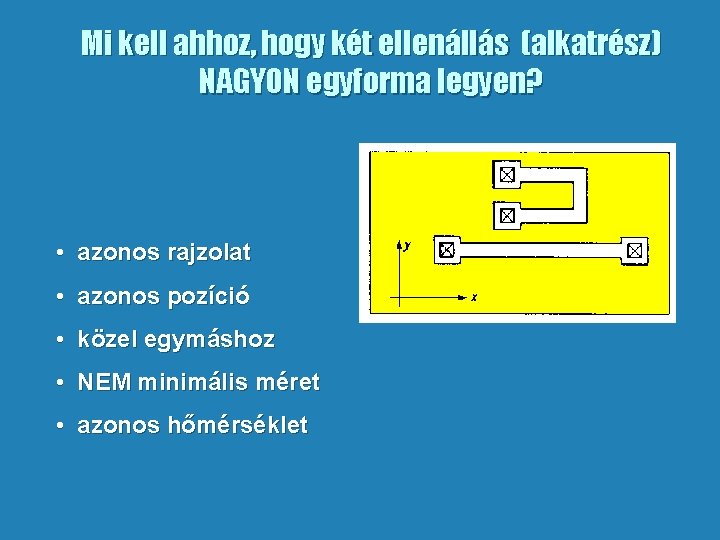

Mi kell ahhoz, hogy két ellenállás (alkatrész) NAGYON egyforma legyen? • azonos rajzolat • azonos pozíció • közel egymáshoz • NEM minimális méret • azonos hőmérséklet

Bipoláris IC alkatrészek “megnyomott” bázisdiffúziós ellenállás

Bipoláris IC alkatrészek “megnyomott” bázisdiffúziós ellenállás értéke néhányszor 100 k. W (kb. ) emitter diffúzió bázisdiffúzió Enyhén nemlineáris Feszültsége korlátozott

Bipoláris IC alkatrészek “zömök” emitterdiffúziós ellenállás (vezeték keresztezés) értéke kb. 2 W

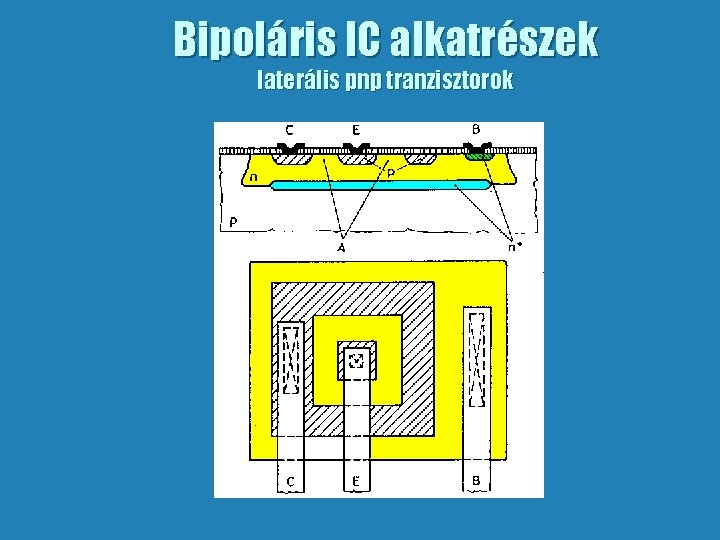

Bipoláris IC alkatrészek laterális pnp tranzisztorok

Bipoláris IC alkatrészek laterális pnp tranzisztorok Több is lehet egy zsebben!

Bipoláris IC alkatrészek laterális, „szektor” pnp tranzisztorok Önmagában áramtükör!

Bipoláris IC alkatrészek laterális, „szektor” pnp tranzisztorok Köralakúak is léteznek! I I I 3 I

Bipoláris IC alkatrészek vertikális pnp tranzisztor n+ eltemetett réteg ellenütemű erősítő (B)

Bipoláris IC alkatrészek A “vékonyréteg” kondenzátor dox: 0, 1 m (50 V) Cfajl: 3 -400 p. F/mm 2

Bipoláris IC alkatrészek Vékonyréteg (fém-Si. O 2 -n+) kondenzátor egy műveleti erősítőben Értéke: kb. 30 p. F Cfajl: 3 -400 p. F/mm 2

Bipoláris IC alkatrészek pn átmenet mint kondenzátor A tértöltési kapacitás kihasználható, de • feszültségfüggő (nemlineáris) • nem kaphat nyitó feszültséget ! EB: 1000 p. F/mm 2 (5 V-ig ! ) CB: 150 p. F/mm 2 (~50 V-ig )

Műveleti erősítő layout, alkatrész elrendezés T 1, T 2: NPN, bemeneti differenciálerősítő T 3, T 4: PNP, laterális T 5, T 6, T 7: NPN V--: negatív táp. V++: pozitív táp. T 10, T 11, T 13: PNP laterális tranzisztorok D 1, D 2: diódák T 16 -17: NPN darlington T 19 -21: egy zsebben 3 NPN tranzisztor R 1, R 6: nagy ellenállások R 7: megnyomott ell. R 8, R 9: kis ellenállások T 22: PNP vertikális T 23: NPN vertikális (nagyáramúak)
