BIOREACTORES DE MEMBRANA M B R MEMBRANE BIOREACTOR

BIOREACTORES DE MEMBRANA (M. B. R. MEMBRANE BIO-REACTOR)

¿QUE ES UN SISTEMA MBR? Sistema de tratamiento de efluentes (aguas residuales) que se compone de dos partes: 1. por un lado, el reactor biológico responsable de la depuración biológica y 2. por otro, la separación física de la biomasa (lodo) y el agua mediante un sistema de filtración directa con membranas.

¿CUANDO SE APLICA MBR? • • • Necesidad de disminuir la producción de fangos biológicos (hasta un 80%) Necesidad de un grado de depuración elevado: vertido a cauce público, zonas sensibles o pago de un canon de vertido elevado. Reutilización: la reutilización puede venir impuesta por la escasez de agua de la zona o puede suponer un valor añadido importante a considerar. Las variables aquí van a ser el precio del metro cúbico de agua fresca o las subvenciones por reutilización. Poco espacio disponible Ampliación de la capacidad de tratamiento de plantas convencionales ya existentes. Efluentes industriales con componentes de difícil o lenta biodegradabilidad. La tecnología MBR permite llegar a depurar materia orgánica considerada inerte para otro tipo de tecnologías más convencionales.

P. T. A. R. PRETRATAMIENTO PRIMARIO TRATAMIENTO SECUNDARIO TRATAMIENTO TERCIARIO M. B. R. PRETRATAMIENT O DEGRADACION BIOLOGICA FILTRACION DE MEMBRANA

P. T. A. R. vs M. B. R.

PROCESOS EN LA PTAR PRETRATAMIENTOS • Protege los sistemas y equipos de depuración posteriores y aumenta su efectividad • Elimina los sólidos gruesos (desbaste, dilaceración), sólidos sedimentables (desarenado) y algunas grasas en estado sólido TRATAMIENTOS PRIMARIOS • Separa los contaminantes suspendidos mediante medios físicos o físico-químicos y afina el proceso de limpieza • Incluye: filtración, flotación, decantación / sedimentación, neutralización, desorción/stripping y coagulación/floculación.

PROCESOS EN LA PTAR (2) TRATAMIENTOS SECUNDARIOS • Procesos biológicos que aceleran la descomposición de la materia orgánica por medio de las bacterias • Procesos de degradación aerobia y anaerobia TRATAMIENTOS TERCIARIOS • Eliminan contaminantes específicos • Incluye filtración, clorado, adsorción con carbón activado, coagulación, tratamientos con membranas

PROCESOS EN MBR PRETRATAMIENTOS • Adecua las características del efluente a los requerimientos mínimos de la unidad MBR • Desbaste: Elimina sólidos gruesos • Tamiz de Afino: diámetro de poro de 0, 5 mm • Desarenador: Elimina + 95% de partículas mayores de 0, 2 mm • Desengrasador: Elimina grasas por debajo de 50 ppm

PROCESOS EN MBR (2) DEGRADACIÓN BIOLOGICA • REACTOR AEROBIO: PROCESO DE LODOS ACTIVADOS • REACTOR ANAEROBIO FILTRACIÓN DE • MICROFILTRACIÓN MEMBRANA • ULTRAFILTRACIÓN

MEMBRANAS • • • La filtración es el proceso de remover los sólidos suspendidos en el agua pasándola a través de una fibra porosa o de una capa porosa de materiales. Existen diversos métodos de filtración incluyendo la filtración con membranas Las membranas son las películas finas del material poroso que se pueden utilizar para varias separaciones químicas. Aunque muchas membranas se hacen de las películas del polímero, también pueden estar hechas de cerámica, de fibra de carbón, y de sustratos metálicos con poros. Los poros pueden medirse en dimensiones atómicas (<10 angstrom) hasta 100+ micrones. Tipos de Membranas: RO, NF, UF, MF y ED/EDR

TECNOLOGIAS DE MEMBRANAS

CARACTERISTICAS DE UF • • Impulsada por presión Remueve material partículado (turbiedad y microorganismos) Usa mecanismos de tamizado basado en exclusión por tamaño No remueve iones ni otras sustancias inorgánicas disueltas Separa moléculas orgánicas de alto peso molecular Reduce los niveles de material orgánico disuelto Pueden fabricarse de diferentes materiales y en diferentes configuraciones

TIPOS DE MBR CON MEMBRANA INTEGRADA O SUMERGIDA CON MEMBRANA EXTERNA Y RECIRCULACION

MBR CON MEMBRANA INTEGRADA O SUMERGIDA

MBR CON MEMBRANA EXTERNA Y RECIRCULACION

EJEMPLO DE PANORAMA COMPETITIVO

SISTEMAS TIPICOS MBR (1) Sistema en contenedor de 100 m 3/día: . Completo con bio-reactor, membranas UF, automatización y control remoto. Adecuado para una población pequeña.

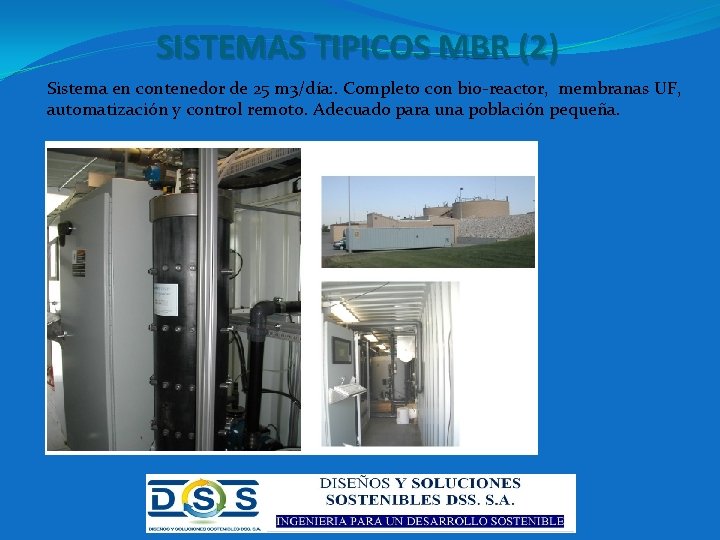

SISTEMAS TIPICOS MBR (2) Sistema en contenedor de 25 m 3/día: . Completo con bio-reactor, membranas UF, automatización y control remoto. Adecuado para una población pequeña.
