Biopotential Amplifiers EEG EEG Signal Setting 50 u

Bio-potential Amplifiers < EEG >

EEG Signal Setting, ① ② ③ ④ 신호 크기 : ± 50 u. V 신호주파수 대역 : 0. 5 ~ 30 Hz 정격전압 : ± 30 m. V 전원 : ± 1. 5 V( Battery) : ± 1 V Saturation ⑤ ADC 입력 범위 : ± 1 V ⑥ 소자 : One-chip IA (AD 620) : Op-Amp (TL 082 or TL 084) : R, C, etc

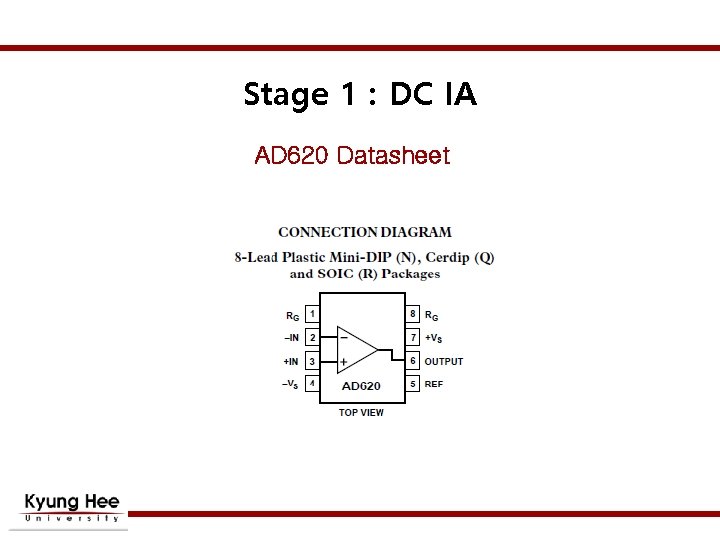

Stage 1 : DC IA AD 620 Datasheet

Stage 1 : DC IA RG AD 620

Stage 2 : Active HPF R 2 C 1 R 1 +

Stage 2 : Active HPF R 2 C 1 R 1 - AD 620 + Active HPF 저항이 너무 커서 Noise 많다. EEG에서는 Noise 잘 잡아야 돼, Active가 아닌 Passive로 설계한다.

Stage 2 : HPF C 1 R 1 AD 620 HPF 떠 있는 파형을 낮추기 위해 High Pass Filter 구현.

Stage 3 : Non-inverting with LPF C 2 R 3 R 1 C 1 AD 620 HPF Non-inverting with LPF

Stage 3 : Non-inverting with LPF l GBP (Gain Bandwidth Product) Unity gain frequency Gain X 주파수( 10000 X 30 ) = 30만 < 100만 NO PROBLEM

Stage 3 : Non-inverting with LPF l Input offset voltage Op-Amp자체의 dc offset때문에 1 m. V가 10 V가 되어서 Saturation PROBLEM ! 그러므로 10000배 한번에 증폭 못 시킵니다. 100배씩 나눠서 증폭시킵니다.

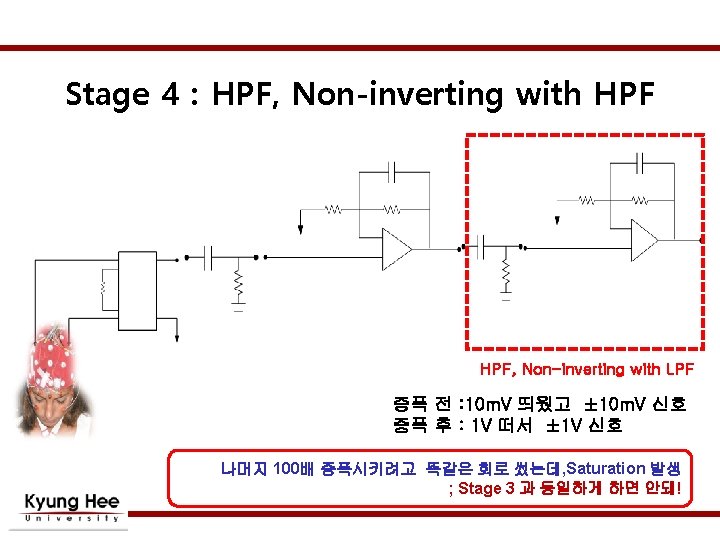

Stage 4 : Active HPF R 5 C 3 R 4 Active LPF 저항 값 또 커! 이 것도 답 아냐!

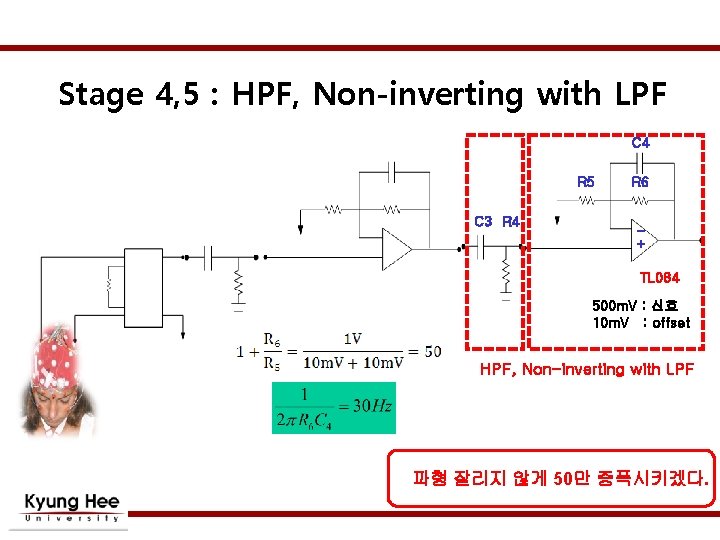

Stage 4, 5 : HPF, Non-inverting with LPF C 4 R 5 C 3 R 4 R 6 + TL 084 500 m. V : 신호 10 m. V : offset HPF, Non-inverting with LPF 파형 잘리지 않게 50만 증폭시키겠다.

Stage 6, 7 : HPF, Non-inverting with LPF C 6 R 8 R 9 C 5 + R 7 HPF, Non-inverting with LPF

EEG 완 성! Signal HPF Non-inverting with LPF HPF Gain : 2 100 Non-inverting with LPF + OP-07 TL 082 * HPF + + AD 620 Non-inverting with LPF * 50 * 2 = 20000

EEG 완 성! AD 620 TL 082 OP 07 LCD ADC MPU Keypa d
