BIOMEKANIKA MATERIAL HANDLING Biomekanika pada manusia n Mekanika
BIOMEKANIKA MATERIAL HANDLING
Biomekanika pada manusia n Mekanika tubuh (body mechanic) “Suatu usaha sistem muskuloskeletal dan sistem saraf yang terkoordinasi untuk mempertahankan keseimbangan, postur, dan kesegarisan tubuh selama mengangkat, membungkuk, bergerak, dan melakukan aktivitas sehari-hari” n Kesegarisan tubuh (body alignment) “posisi sendi, tendon, ligamen, dan otot ketika posisi berdiri, duduk, dan berbaring”
Biomekanika pada manusia n Berat badan “gaya pada tubuh yang dipengaruhi oleh gravitasi” n Pusat gravitasi pada manusia 55 -57% tinggi badan n Keseimbangan tubuh - keseimbangan labil - keseimbangan stabil
Biomekanika pada manusia n Keseimbangan tubuh - Tercapai dan meningkat bila: 1. Letak pusat gravitasi direndahkan, spt posisi duduk atau berbaring. 2. Peningkatan luas permukaan penyangga, spt posisi tidur, posisi duduk, berjalan dengan telapak kaki - Berkurang bila: 1. Menaikkan pusat gravitasi, dgn cara angkat tangan ke atas, menjunjung barang di atas kepala 2. Mengurangi dasar permukaan penyangga, spt berjalan menjinjit atau berjalan dengan satu kaki
Biomekanika pada manusia
We are not all the same, but we try to make jobs fit the 95 th percent of workers.
Material Handling n Mengangkat/menurunkan n Mendorong/menarik n Membawa/Carrying n Berat dan gaya n Frekwensi dari aktivitas n Pusat gravitasi beban
Job Risk Factors n Berat objek n Lokasi (posisi beban dengan pekerja) n Frekwensi pengangkatan n Stabilitas posisi beban n Hand Coupling n Workplace Geometry Twisting/Stooping n Faktor lingkungan
Personal Risk Factors n Gender n Umur/Age n Ukuran dimensi tubuh/Anthropometry n Teknik pengangkatan n Sikap/Attitude n Kekuatan/Strength n Pelatihan/Training
Examples of Manual Handling Controls n Hindari jarak pemindahan yang ekstrim n Desain ulang stasiun kerja/area kerja agar gerakan lebih bebas. n Sediakan pegangan pada peralatan pemindah bahan. n Sediakan perlengkapan pembantu pemindahan dan meja. n Konsep unit beban.
Job Design n Dapat mereduksi sepertiga dari resiko low back pain n Minimalkan jarak menjangkau dan memindahkan. • Tidak diletakkan di lantai • Work station design n Frekwensi • • • Relax time standard Rotation Work-Rest allowances

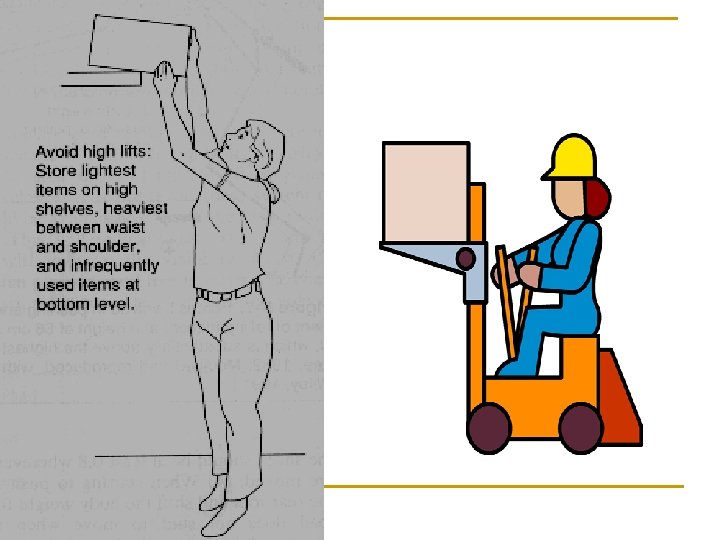

Recognizing Problems

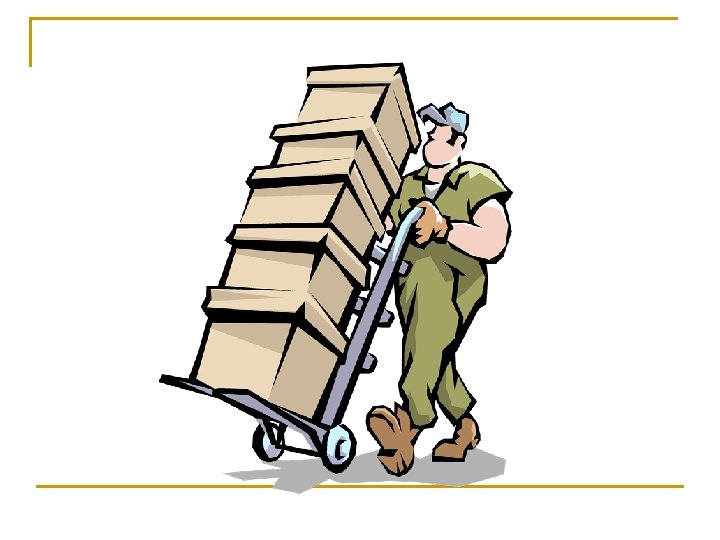

Job Design n Minimalkan • • • berat Dengan bantuan alat mekanis Perhatikan kapasitas box Isi yang seimbang n memindahkan • • • Tarik/dorong Gulingkan Gunakan roda

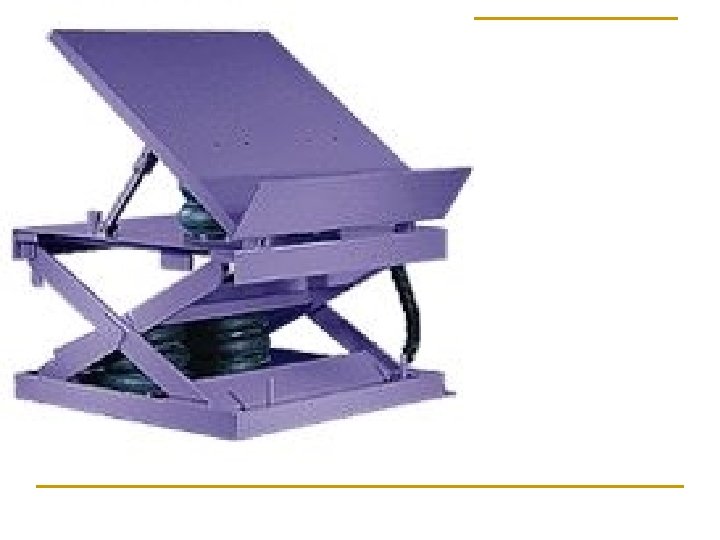

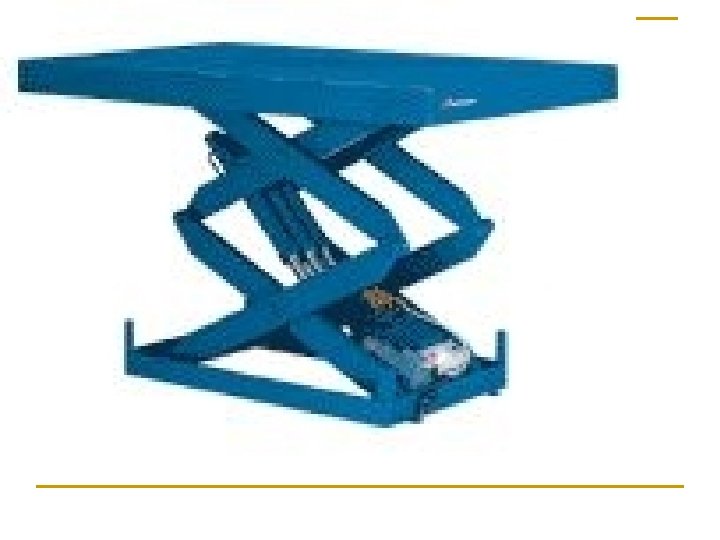

Training n Pusatkan pada yang diperhatikan dihindari n Letakkan objek sedekat mungkin dengan badan. n Rencanakan n Gunakan alat bantu pemindah n Pentingnya kesehatan. kekuatan dan
NIOSH Lifting Equation 1991 Version (National Institute for Occupational Safety and Health)
NIOSH Lifting Equation n Tujuan: mereduksi kejadian pengangkatan berkaitan dengan low back pain. n 1981 and 1991 rumus n 1981 n 1991 batasan untuk sagittal plane memasukkan faktor asymmetry and coupling
Pengecualian dalam penggunaan standar NIOSH n Pengangkatan dengan 1 tangan n Lebih dari 8 jam kerja n Posisi kerja duduk. n Area kerja terbatas n Objek tidak stabil/Unstable Objects n Membawa, mendorong atau menarik saat pengangkatan. n Dengan gerobak tangan atau sekop. n Gerakan kerja dengan kecepatan tinggi. n Lingkungan tidak mendukung/Unfavora ble environment
1991 Equation RWL = LC x HM x VM x DM x AM x FM x CM
Definition of Terms n RWL = Recommended weight limit n LC = Load constant n HM = Horizontal multiplier n VM = Vertical multiplier n DM = Distance multiplier n AM = Asymmetric multiplier n FM = Frequency multiplier n CM = Coupling multiplier
LC = load constant (kg or lb weight of object) HM = horizontal multiplier (distance of body’s central point to where hands are at mid-point of object) VM = vertical multiplier (height of hands above the floor) DM = distance multiplier (how far does the item has to travel? ) AM = asymmetric multiplier (angle difference from the mid-plane of body from start to end of lift) FM = frequency multiplier (average number of lifts over time) CM = coupling multiplier (how easily is it held? Handles? Slippery surface? )
Modifiers (diagrammatically) HM VM Originating height AM FM DM CM
HM = horizontal multiplier (distance of body midpoint to hands at mid-point of object) DM = distance multiplier (how far does the item have to travel from the initial location to the lifted level? )

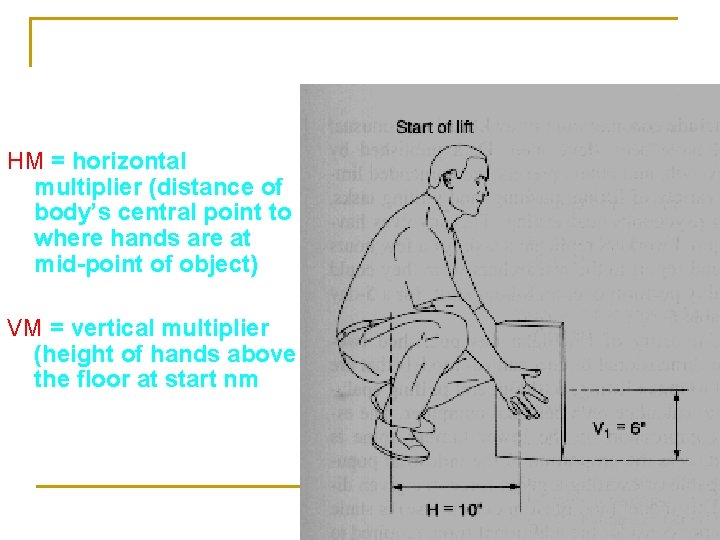

HM = horizontal multiplier (distance of body’s central point to where hands are at mid-point of object) VM = vertical multiplier (height of hands above the floor at start nm
AM = asymmetric multiplier (angle difference from the mid-plane of body from start to end of lift or motion)
Lift Tables
Other Thoughts Even Though Not Directly in the Formula
Lifting Index (LI) = Load Weight / RWL (Reminder: RWL = Recommended Weight Limit) Ijika LI > 1. 0, maka pekerjaan perlu didesain ulang. Apakah beban ataupun bagian lain dari aktifitas pengangkatan yang dapat merubah satuataulebih faktor dalam rumus di muka. Misalnya, sediakan pegangan untuk memudahkan dalam menggam.
1991 Multipliers n LC = 51 Pounds n HM = 10/H n VM = 1 -. 0075 x / V-30/ n DM =. 82 + (1. 8/D) n AM = 1 – (. 0032 x A) n FM go to Table n CM go to Table
Frekwensi Multiplier (FM)
Coupling Multiplier
CM = coupling multiplier • Seberapa udah untuk dipegang? • Ada pegangan ? • Permukaan licin ?
NIOSH Worksheet
Lifting Example
Start of Lift End of Lift
Contoh permasalahan n Seorang pekerja harus memindahkan sejumlah kotak dari satu konveyor ke konveyor yang lain dengan rata-rata pemindahan 3 kotak/menit. . Berat setiap kotak adalah 15 lbs. dan pekerja harus bekerja selama 8 jam per hari. Kotak-kotak tersebut dapat dipegang dengan nyaman. Jarak horisontal adalah 16 inch, jarak vertikal 44 inch pada titik awal dan 62 inc pada titik tujuan. Pekerja harus memutar badannya hingga 80 derajat ssaat melakukan pemindahan. Berapakah RWL dan LI dari aktifitas tersebut ? Amankah untuk tetapdilakukan ?
n n n n h=16” v=44” d=18” A=80 degrees F=3 lifts/minute C=good job duration = 8 hours/day weight = 15 lbs
Multipliers n n n HM (T 11. 1): 10/h=10/16=. 625 VM (T 11. 1): (1 -. 0075|v-30|)=. 895 DM (T 11. 1): (0. 82+1. 8/d)=0. 82+1/8/18=. 92 AM (T 11. 1): 1 -. 00032 a=1 -. 00032 x 80=. 744 FM(T 11. 2): 0. 55 (v<75, work 8 hrs, 3 lifts) CM (T 11. 3): 1 (good, v<75 cm)

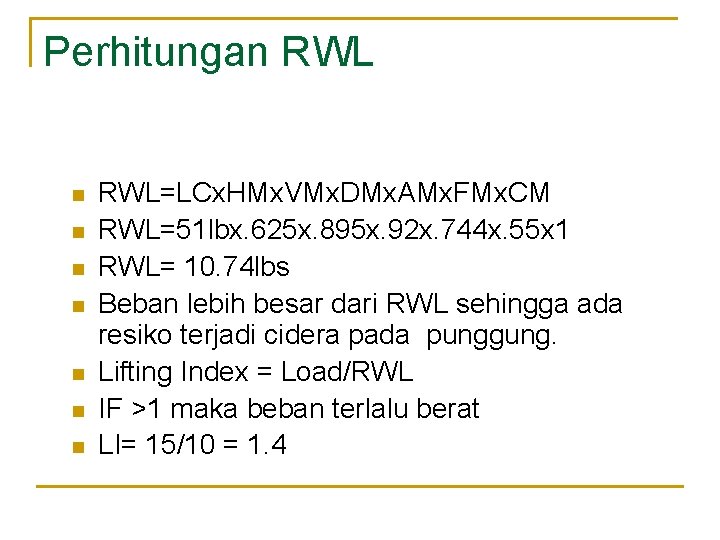

Perhitungan RWL n n n n RWL=LCx. HMx. VMx. DMx. AMx. FMx. CM RWL=51 lbx. 625 x. 895 x. 92 x. 744 x. 55 x 1 RWL= 10. 74 lbs Beban lebih besar dari RWL sehingga ada resiko terjadi cidera pada punggung. Lifting Index = Load/RWL IF >1 maka beban terlalu berat LI= 15/10 = 1. 4
Rancangan untuk menghindari sakit pada tulang belakang n Yang terpenting, Formulasi NIOSH memberi cara untuk mereduksi kecelakaan pada penangan material dengan jalan : q q q Mengurangi jarak horisontal Mejaga beban sesuai ketinggian pinggang. Mereduksi jarak pemindahan. Mereduksi puntiran badan. g Menyediakan pegangan tangan. Mereduksi frekwensi pemindahan.
Examples to discuss
