BIOKOMPATIBILIS ANYAGOK Dr prof Nagy Jzsef Biokompatibilis anyagok
BIOKOMPATIBILIS ANYAGOK Dr. prof. Nagy József
Biokompatibilis anyagok és a biofunkcionalitás. • • • Biokompatibilitás A szervezet és a beépített anyag közti kölcsönhatás. Ez lehet a. ) fizikai b. ) kémiai C. ) biológiai Biofunkcionalitás Anyag betölti a kívánt szerepet, rendelkezik megfelelő mechanikai és reológiai tulajdonságokkal. Anyagcsaládok: Fémek, ötvözetek, kerámiák, polimerek (duromerek, elasztomerek), gélek, kompozitok. Az anyag biokompatibilitását befolyásoló tényezők: Az anyag felületi tulajdonsága, kémiai stabilitás, bomlástermékek. Az eszköz mérete és alakja és fizikai tulajdonsága.
Biokompatibilis anyagok Protézis, külső pót-testrész (műláb, műkéz, stb. ) • Implantátum. Humán szövetek és csontok közé épített eszköz, vagy funkcionális anyag. (pacemaker, műfogsor, ujjizület stb. ). • 1. ultra rövid idejű, • 2. rövid idejű, • 3. tartós használati implantátumok. • Bioanyagok (biomateriálok). Orvosi segédanyagok, orvosi eszközök. • Mesterséges szervek. (pacemaker, műszív, testfolyadékot szállító shunt-ok. )
ANYAGCSALÁD PÉLDÁK Fémek Au, Ti, Pt Ötvözetek Co. Cr. Mo, Co. Cr. Ni Fe. Cr. Ni (ausztines saválló acél) Pt. Rh Kerámiák Al 2 O 3 Porcelán Pirolitikus grafit Műanyagok PE, PP, PTFE PMMA Elasztomerek Szilikonkaucsuk PUR Természetes és mesterséges gumi Kompozit Fémbetétes műfogsor Szénszálas csípőízület Biopolimerek Tenyésztett bőrszövet
Biokompatibilis osztályok • • • Hisztokompatibilitás: implantátum - szövet kölcsönhatás Hemokompatibilitás: a vérrel érintkező eszköz nem lehet trombogén, trombusképző Cellurális kompatibilitás: összeférhetőség az élő sejttel
Hisztokompatibilitás Implantátum tulajdonságok Szöveti reakciók Toxikus (mérgező) Szövetelhalás (nekrózis) Inert (közömbös) A szövet betokozza az implantátumot (nem ismeri fel idegenként, csak mintegy körülveszi) Bioaktív A környező szövetek hozzákötődnek, tapadnak az implantátumhoz Degradábilis (lebomló, felszívódó) A szövet (idővel) pótolja az implantátumot. Átveszi annak szerepét.
Biokompatibilitást befolyásoló tényezők Anyag Kémiai tulajdonság Felületi kémiai tulajdonság Felületi érdesség, símasság Felületi töltésállapot Kémiai stabilitás Kémiai bomlástermékek Bomlás termékek fizikai tulajdonságai Az eszköz Méret Alak (geometria) Mechanikai tulajdonságok A befogadó testszövetek ill. személy reakciója Szövet helye tipusa és helyzete Életkor Nem Egészségügyi állapot Gyógyszerfogyasztás A rendszer Műtéti technika Hisztokompatibilitás Fertőzés veszély
Határfelületek közti kölcsönhatás fizikája • Dimenzió: Nm-1 vagy Jm-2 Fa =90° Fk
A kohéziós és adhéziós erők nem egyenlők • Hidrofób (higany =435 m. N/m és Hidrofil (víz = 72. 5 m. N/m) Fa Fk < 90° >90°
Eötvös Loránd törvénye • t°C -8 77 16 73. 1 40 69. 5 -5 76. 4 18 73. 1 50 67. 9 0 78. 6 22 72. 7 60 66. 2 6 74. 5 25 72. 0 70 64. 4 10 74. 2 30 71. 2 100 58. 9 t°C ahol =Felületi feszültség, V= térfogat • = konstans, = Tk- T , a kritikus hőmérséklet és T hőmérséklet különbsége
Határfelületi energia • • • A és B anyag között kölcsönhatás lép fel. A keletkező többletenergiát határfelületi energiának nevezzük ( A/B) A. ) „felületi feszültség” (surface tension) kizárólag folyadék/gőz határfelületre, B. )„felületi energia” (surface energy) szilárd/gőz határfelületre, C. )„határfelületi energia”(interfacial energy) kondenzált/ kondenzált fázisok között. Szabadentalpia többlet GA/B [J/mol) Ahol A/B = moláris felület ( m 2/mol)
Két felület közti nedvesítés feltétele • sg = szilárd/gőz határfelületi energia. Ez a cseppet széthúzza. • sf = szilárd/folyadék határfelületi energia. Ez a cseppet összehúzza. • fg= folyadék/gőz határfelületi energia. Csepp felszínének érintője irányában hat. foly gőz fg sf sz
peremszög • • Felszíni munkacsökkenéshez tartozó szabadentalpia, lehet Ha = 0° akkor G = 2. sg Ha = 90° akkor G = sg Ha = 180° akkor G = 0 Ha a felület érdes, ezt legegyszerűbben úgy vehetjük figyelembe, hogy a látszólagos egységnyi, (1 m 2 ) felület r - szeresére nő,
Ozmózis jelenség • Van’t Hoff-Pfeffer törvény:
V. Mikroheterogén (kolloid) rendszerek. Felületek fizikája • Kohéziós energia G = Gb + Gf Élek Diszperzió fok Össz. felület Gf J 1 cm 1 6 cm 2 4. 6, 10 -5 1 mm 103 60 cm 2 4. 6. 10 -4 0. 1 mm 106 600 cm 2 4. 6. 10 -3 0. 01 mm 109 6000 cm 2 4. 6. 10 -2 1 m 1012 6 m 2 4. 6. 10 -1 0. 1 m 1015 60 m 2 4. 6 0. 01 m 1018 600 m 2 46 1 nm 1021 6000 m 2 460
Diszperzitásfok • • Diszperz rendszer két részből áll: Diszperz közeg és diszperz fázis Részecskeméret szerint felosztás: Heterogén (makroheterogén) 500 nm-nél nagyobb. Pl. durva diszperzió: homok/víz, finom diszperzió: Ti. O 2/viz • Kolloid (mikroheterogén): 500 nm részecskeméret alatt. • Molekula aggregátumok. Pl. enyv oldat, • Homogén: 1 nm körüli, valódi oldatok
Diszperz rendszer felosztás halmazállapot szerint • • • Diszperziós közeg Gáz Folyadék Szilárd Diszperziós rész Rendszer neve Folyadék Köd Szilárd Por, Füst Gáz Habok Folyadék Emulzoid Szilárd Kolloid szol Gáz Szilárd habok Folyadék Gélek Szilárd Ötvözetek, Üvegek
Diszperz rendszerek előállítása • I Fizikai úton • Aprítással (diszpergálással). Ívfénnyel Ag, Au szolok. Oldószercserével. Plazmaszórással. Kolloid malommal való őrlés. • II Kémiai úton • Au. Cl 3 red CH 2 O Au kolloid szol • Fe. Cl 3 + 3 H 2 O = Fe(OH)3 + 3 HCl • Termikus úton égetéssel: korom, fehér korom (pirogén kovasav) • Si. Cl 4 + O 2 + H 2 Si. Ox(OH)y + HCl x= 1, 9 – 2 • Ormosil (Organically Modified Silica) nanoszilikát gyógyszerhordozó kolloid szolok • 4 Si(OC 2 H 5)4 + 12 H 2 O = Si 8 O 12(OH)8 + 16 C 2 H 5 OH • Használják daganatterápiára és diagnosztikára, géntranszfekcióra
Kolloid oldatok fizikai tulajdonságai • Brown mozgás • Tyndall effektus. Fényszórás. (Ultramikroszkóp) • Elektroforézis (kataforézis, anaforézis) Abszorptív töltés ( potenciál V -ban mérjük) • Pl. Ag. Cl szol: Ag+ felesleg akkor pozitív, HCl negatív . Ha = 0 veszélyes négyszögbe jut, koagulál
Gélek és kocsonyák. Liogél, xerogél állapot • A gélek vagy kocsonyák olyan rendszerek, amelyek átmenetet képeznek a szilárd és a folyékony halmazállapotú anyagok között. Alaktartók és könnyen deformálhatók, nagy folyadéktartalmúak, . fizika tulajdonságaik az oldatokéhoz hasonlóak • Géleket szervetlen és szerves polimerek, biopolimerek, képezhetnek. • A növényi és állati sejtek, az izom stb. gélállapotban vannak. • A szemgolyó üvegteste 99. 9% -os kocsonyás, víztartalmú gél. • Enyv: kolloid oldat. Ha besűrítjük, gélé alakul. Lioszféra veszi körül, a mozgás befagy. Liogél állapot áll be. Ha a vízréteget teljesen eltávolítjuk, xerogél állapotba jutunk. • Peptizálás xerogél oldása segédanyagokkal. Az enyv oldással peptizálható !!!!

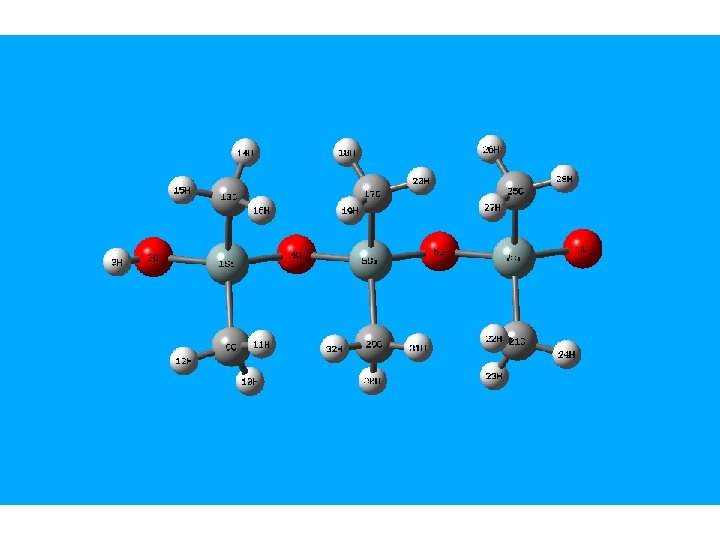

Fizikai és kémiai gélek fizikai tulajdonságai • Fizikai gélek (pl. enyv) instabilak, melegre a H-kötések bomlanak, folyóssá válik. A szol - gél állapot reverzibilis. • Kémiai gélek: háromdimenziós, stabil térhálós szerkezetűek. Oldószerben csak duzzadnak. Pl. Szilikagél, szilikongél. Preciziós öntés TES –el.
Határfelületi feszültség oldatokban. Amfifil rendszerek • • Fázisok között határfelületi feszültség lép fel. Hajszál effektus A víz nedvesít: emelkedő szint, a higany nem nedvesít: depresszió. Oldatban a felület feszültsége függ a koncentrációtól. Gibbs egyenlet, ahol a 2 = oldott anyag aktivitása, 2 = oldatban és felületen levő koncentrációk különbsége. Anyag t °C m. Pa/m Víz 20 72. 75 H 2 O 2 18 76 Benzol 17 78. 75 Hexán 17 17 Kén 141 88 Kősó 811 113 Glicerin 20 66. 5 HCOOH 35 35. 1 Etanol 20 23. 04
Határfelületi feszültség oldatokban. Amfifil rendszerek II • Azokat az anyagokat, amelyek a felületi feszültséget határfelületen nagymértékben megváltoztatják kapilláraktív anyagoknak ( 2>0 d /da 2 csökken) ellenkező esetben kapillárinaktív anyagoknak ( 2<0 d /da 2 nő) , nevezzük. =f(c) d =f(c) c
Kapilláraktív anyagok gyakorlati szerepe • Mosó és tisztítószerek • Habstabilizátorok poliuretán hab (szilikon tenzídek) • Habzásgátlók (Fermentáció, Permetező anyagok mesterséges szív vér habtalanitása, ) • Emulgátorok víz –olaj emulziók. Gyógykenőcsök, ápolószerek. • Molekula szerkezeti szempont szerint a felületaktív anyagok akkor aktívak, ha vízben jól oldódó karboxil, szulfát anionokat stb. tartalmazó hosszú szénhidrogén láncú vegyületek, vagyis hidrofil és hidrofób csoportokból épülnek fel. A moltömeggel a hatékonyságuk növelhető
Amfifil kapilláraktív anyagok • Körülményektől függően hol hidrofil, hol hidrofób anyagként viselkednek. Ezek közé, tartoznak a szappanok, detergensek, koleszterin, a zsírsavak, vagy a foszfolipidek is, amelyek a biológiai membránok fő komponensei. Foszfolipidek: zsírsav láncból, glicerinből, foszforsavból aminnal képezett biomolekulák.

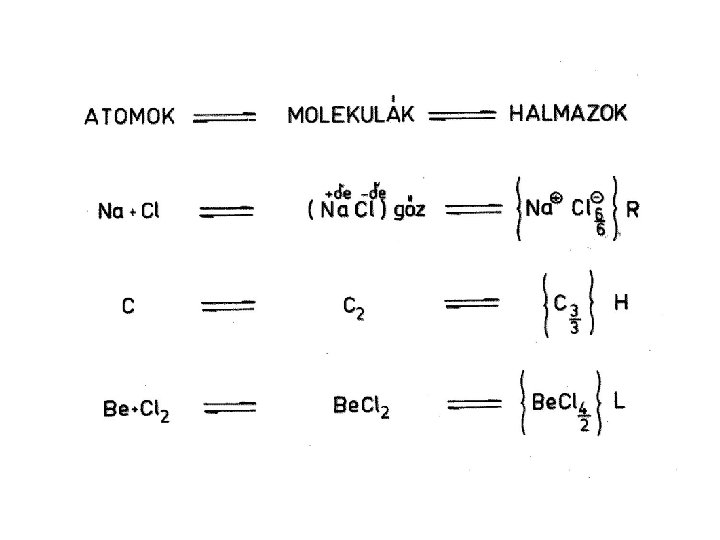

Molekula, halmazok • Le kvark e= -1/3, fel kvark e=+2/3 • Z. p+ + N-Z n = Atommag + Z e- = Atom • Molekula
Kristályrácsok • Rácsok

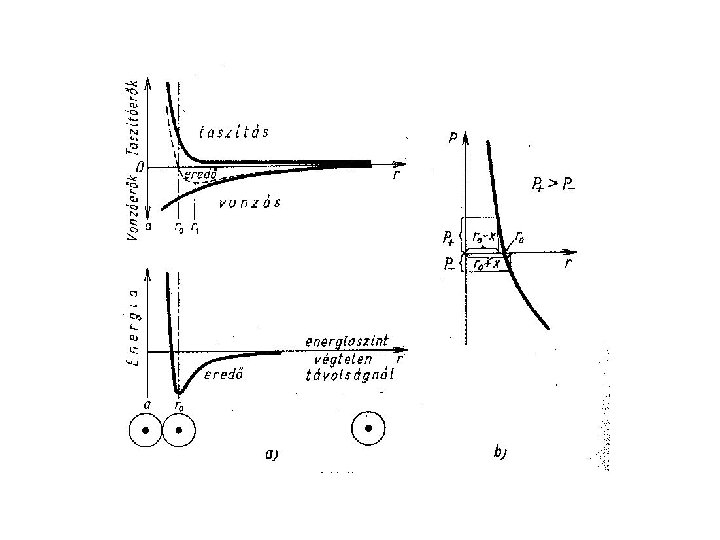

Molekularács. Van der Waals erők • • • Molekularácsot összetartó erők: diszperziós orientációs Indukciós Van der Waals • Ha nincs dipólusmomentum akkor csak diszperzió rész van. • Igen kicsi a Van der Waals energia, 1 -7 kcal/mol. • Szoros illeszkedésű rács
IONRÁCS • Coulomb erők tartják össze a rácsot. Nagy a rácsenergia. Nagy az op. • Na. Cl, KCl, Ca. Cl 2, Na 2 SO 4 stb. oldódnak vízben és olvadékban, ill. oldatban vezetik az áramot. Ba. SO 4, Pb. Cl 2, Ag. Cl stb. oldhatatlan. • Szekunder vezetők. • n= 9 – 12

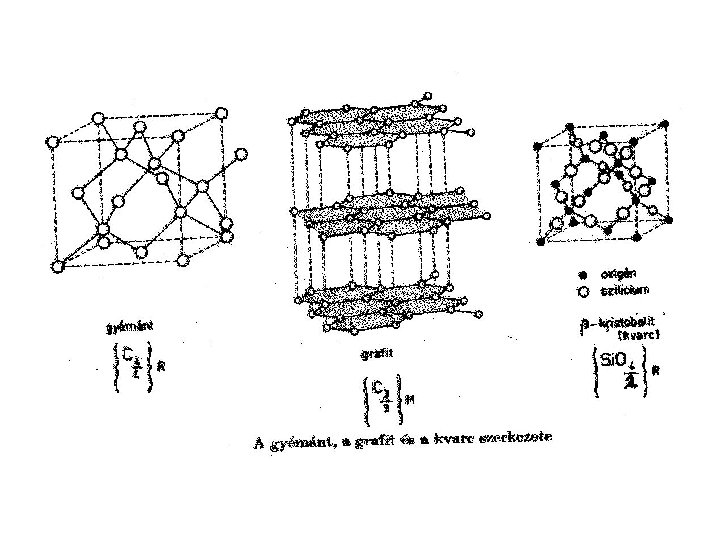

Atomrács • Az atomrácsot kovalens kötések kötik össze, Ezért igen nagy a rácserő. • Nagy az olvadáspontjuk. • Ide tartoznak az orvosi gyakorlatban a kerámiák és a porcelán • Modern ipari tűzálló kerámia: sűrűsége 2, 5 g/cm 3 Si 3 N 4 1000°C-ig használható (RAKÉTATETECHNIKA) • ACÉL: 370°C –n lágyul és sűrűsége 7, 5 g/cm 3. Korrózió, vezeti az áramot , mágnesezhető.
715, 05 k. J. mol-1 + 1. 90 J/. mol -468, 77 k. J. mol-1 vezető szigetelő félvezető - -376. 56 k. J. mol-1 félvezető -318, 59 k. J. mol-1 félvezető -599. 51 k. Jmol-1 szigetelő --289, 28 k. Jmol-1
Fémes rács
Fémes rács II • Térben centrált Lapon centrált Hexagonális • Au szublimációs energiája 365, 26 KJ/mol • Fémek gőzben 2, 3, 4 stb. atomos molekulákat alkotnak. Lehűtve szoros illeszkedés elve alapján a fém kationokat delokalizált elektronfelhő veszi körül. • A 96 elem közül döntő többség fémes állapotban van. • Igen nagy nyomáson minden anyag fémes állapotú lesz, • H 2 106 atm. nyomáson fémes rácsú kristályt alkot.
Hidrogén (Proton) Híd • H N, O, F atomokkal kötést létesít, akkor H-kötés alakul ki molekulák között és (HF)n , (H 2 O)n, (NH 3)n aszociátumok keletkeznek.
Néhány elem, vegyület op. , fp. , és M adatai Op. °C Fp. °C Moltömeg H 2 -259 -253 2 F 2 -223 -187 38 O 2 -218 -183 32 H 2 O 0 100 18 HF -83 +20 20
H- hidas vegyületek • Nemcsak a víz és az ammónia, hanem az őket felépítő -OH és NH 2 -, NH= csoportokat tartalmazó szerves vegyületek aminosavak, fehérjék, dezoxi-ribonukleinsavak, keményítő, cellulóz, stb. , mind protonhidas asszociátumok . • Ugyancsak protonhidas szerkezettel rendelkeznek az oxosavak (H 2 SO 4, H 3 PO 4 stb. ), bázisok (Na. OH, KOH stb. ), alkoholok, fenolok (ROH), karbonsavak (RCOOH), aminok (RNH 2. R 2 NH, R 3 N), és poliamid típusú műanyagok. • Autoprotolízis • 2 H 2 O = H 3 O+ + OHKv = 10 -14 • 2 NH 3 = NH 4+ + NH 2 • Víz bioanyag szerepe. Víz sűrűsége +4°C =1. =72 N/m. (25°) • Dielektromos áll. = 80, 1. Elektrolitek jó oldószere.
7 kristályrendszer, 32 osztály
Kristályrendszer II • • Köbös a= b = c = = = 90° Kősó Na. Cl Tetragonális a =b c = = = 90° Ón (Sn) Romboéderes a = b = c = = 90° Dolomit Hexagonális a =b c = = 90°, =120° grafit Rombos a b c = = = 90° Ba. SO 4 Monoklin a b c = = 90°, 90° Gipsz Triklin a b c Cu(OH 2)4. SO 4. H 2 O
Bragg (1912) törvénye d
Nem kristályos, amorf (üveges) halmazok.

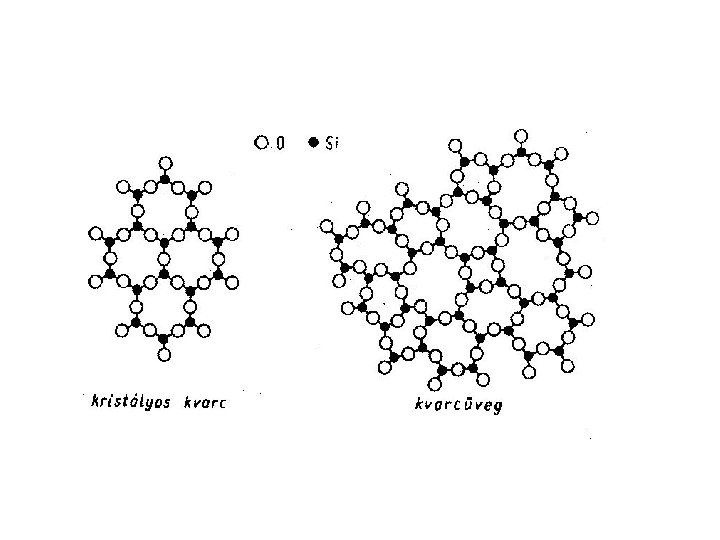

Kvarc kristály és kvarc üveg • Kvarc kristály, rombos tridimit, négyzetes krisztobalit, hatszöges -kvarc, és trigonális trapezoéderes -kvarc kristályokat alkot, 1700°C-on olvad • Hűtéskor nem kristályos, amorf, ún. kvarcüveg, keletkezik, amely pl. az uv fényt átengedi. (kvarclámpa).
Kristályos és amorf anyagok • Szintetikus szervetlen és szerves polimerek, különböző polimerizációs fokú polimerek halmaza. Kristályosak, amorfak vagy kétfázisú rendszerek • A természetes polimerek viszont homogén, kristályosítható halmazt képezhetnek, Pl. dohánymozaik vírus, amely nukleinsavból áll csak, kristályosítható, dohánylevélre jutva, azonnal élősdi, gyilkos vírussá válik. • Polimerek lineárisak, elágazott vagy három dimenziós (kvarc üveg) térhálós szerkezetek. • Ha lineáris termikus mozgást végez és átlagos gomolyag szerkezetét adja meg
A polimerláncok közti kapcsolat
SÁVELMÉLET. Szilárd testek elektronszerkezete. II sáv P-sáv Vezető sáv Tiltott sáv Vegyérték sáv S-sáv 1 2 3 4 ………………n→∞
Vezető, szigetelő, félvezető • Sávok
Áramvezetés, szigetelés, átlátszóság. Widemann-Franz szabály • Rendezetlen hőmozgás Áramvezetés (rendezett vezetés)
Félvezetők tulajdonságai • • C Si • • Csak a IR –re van ablakuk Hőmérséklettel nő a vezetés 0, 90 a. J 0, 18 a. J Ge Sn( ) 0, 12 a. J 0, 02 a. J
Intriszk, n és p - vezetés • Informatika: félvezetők alkalmazása tette lehetővé. Intriszk n-vezetés p-vezetés
SZERVETLEN ÉS SZERVES POLIMEREK ELEKTRONVEZETÉSE

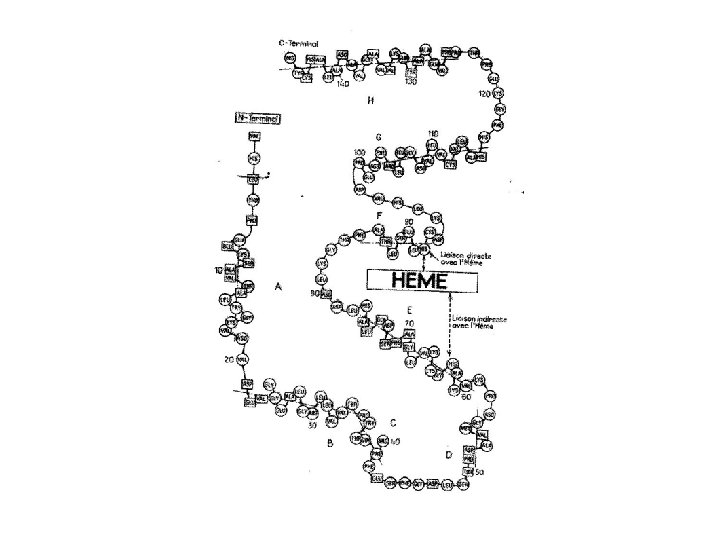

Biopolimerek: Félvezetők ?
Fehérje típusok tiltott sávszélessége (e. V) • • • Watson – Crick (1953) Thymus nukleoprotein Trombin Citokróm C Lizozim Fibrinogén Sertés inzulin Globin Kollagén Poliglicin 2. 57 2, 59 2, 60 2, 62 2, 69 2, 91 2, 97 2, 73 2, 99
