Biogáz (másodlagos feldolgozás)
Alapanyag: minden természetes eredetű szervesanyag (trágya, zöld növényi részek, hulladék, állati eredetű szennyvíz iszap) Feltételek: - ne tartalmazzon toxikus anyagokat - folyamatos SZA ellátás - anaerob környezet (mezofil 35 -40 °C, termofil 50 -60 °C) - metán baktériumok - kiegyenlített hőmérséklet - keverés - metanogén, acidogén baktériumok - nedvesség 70 -75 % - p. H 7, 0 -7, 5 - C/N 20 -30
Időtartam: 25 -30 nap Mennyiség: - 1 kg SZA = 200 -900 l gáz - Marhatrágya: 300 m 3/t - Sertés 500 m 3/t - Mezőgazdasági hulladék 500 m 3/t Metán: 60 % az összes gázból 20 -30 MJ/m 3 Technológia: - Szakaszos - Folyamatos - I. SZA - II. Szerves savak → CO 2 → CH 4 - egyéb gázok → SZ savak
Fermentorok, gáztároló – gáztisztítás → hulladék hő – rothadt iszap kihelyezés Felhasználása: - földgázszerű fűtés, szárítók , hűtés, üvegház, gázmotorok, iszaptrágyázás Előnye: - kidolgozott, beruházás megtérülés, könnyen kezelhető, forgalmazható Hátránya: - magas kén (toll, szőr, csontok) vagy nehézfém esetén nem! - magas cellulóz alapanyag esetén – először hidrolizálják Lokálisan elektromos árammá és hőtermelésre alakítható. Az új és újabb technológiák magasabb energia kihozatalt és jobb hatékonyságot jelentenek a jövő beruházásaiban.
A biogáz összetétele, % Gázféleségek a biogázban Max. Min. Átlag Metán CH 4 70 55 66 Szán-dioxid CO 2 44 27 31 Hidrogén H 2 4 - Oxigén O 2 4 - Mellékgázok összesen Nitrogén N 2 1 0, 1 Szénmonoxid CO 4 - kénhidrogén H 2 S 2 - Mellékgázok 3
Magyarországon az energiatermelést tekintve a legjelentősebb a technikai potenciál értékeit ma az alábbiak jelentik: 1. Erdőgazdálkodás és faipar melléktermékei + tűzifa Erdészeti fő- és melléktermékek (tűzifa, erdei apríték): Faipari melléktermék: 2. Mezőgazdasági melléktermékek: Szalmafélék: 53, 1 PJ/év 45, 3 PJ/év 7, 8 PJ/év 37, 9 PJ/év 27, 7 PJ/év Napraforgóhéj: 1, 4 PJ/év Gyümölcsfa nyesedék: 4, 4 PJ/év Szőlészetek venyigéi: 1, 4 PJ/év Egyéb anyagok (pl. kukoricacsutka, nád, stb. ): 3, 0 PJ/év 3. Biogáz termelés: 3, 2 PJ/év Állati eredetű melléktermékek: 1, 7 PJ/év szennyvíziszapból: 0, 9 PJ/év kommunális hulladéklerakón: 1, 6 PJ/év 4. Kommunális szerves hulladék: 2, 5 PJ/év 5. Energiaerdő, energiaültetvény (0 -300 ezer ha): Összesen: 0 -69, 0 PJ/év 96, 7 PJ/év (165, 8 PJ/év)
Évenként keletkező energetikai hasznosításra alkalmas mező- és erdőgazdasági melléktermékek Egység Bálázott szalma Kukoricaszár Kukorica csutka Napraforgó szár Nyesedék, venyige Évenként termelt mennyiség Millió t 4, 5 -7 5, 10 -13, 1 1, 0 -1, 2 0, 4 -1, 0 -1, 2 1, 0 -1, 5 Évenként eltüzelhető mennyiség Millió t 1, 5 -2, 0 3, 0 -4, 0 0, 4 -0, 6 0, 3 -0, 4 0, 5 -0, 7 Nedvességtartalom tárolás után % 10 -20 40 -65 30 -40 30 -45 20 -45 Nedvességtartalom tárolás után % 13 -15 22 -43 12 -20 18 -25 15 -20 15 -25 fűtőérték MJ/kg 13, 5 13, 0 13, 5 11, 5 14, 8 15, 0 Fahulladék
A különböző biomassza fajták energetikai összetevői Kémiai összetevők % C H O N S Fűtőérték Hj/kg Gabonaszalma 45 6, 0 43 0, 6 0, 12 17, 3 74 6, 0 Fa 47 6, 3 46 0, 16 0, 02 18, 5 85 0, 5 Kéreg 47 5, 4 40 0, 4 0, 06 16, 2 76 9, 0 Fa kéreggel 47 6, 0 44 0, 3 0, 5 18, 1 82 0, 8 Miscant hus 46 6, 0 44 0, 7 0, 1 17, 4 80 3, 0 Repceol aj 77 12, 0 11 0, 0 35, 8 10, 0 Etanol 52 13, 0 25 0, 0 26, 9 10, 0 Methan ol 38 12, 0 50 0, 0 19, 5 10, 0 Biomass za Ham u% Illóany ag %
Emisszióértékek fa, szalma és termények tüzelésénél Emissziós határérték Füstgáz O 2 tart. Térf. % CO 2 g/m 3 Por Mg/m 3 Szerves C Mg/m 3 NOx Mg/m 3 Fatüzelés: 15 -50 k. W 50 -150 k. W 150 -500 k. W 0, 5 -1, 0 MW 1, 0 -5, 0 MW 5, 0 -50 MW 13 13 11 11 4, 0 2, 0 1, 0 0, 5 0, 25 150 150 150 50 500 Szalmatüzelés: 15 -100 k. W 0, 1 -50 MW 5, 0 -50 MW 13 11 11 4, 0 0, 25 150 50 500 500 9, 7 9, 4 8, 3 11, 4 - 113 124 214 282 406 250 412 440 240 485 278 500 1 4 4 2 2 50 356 270 170 219 150 Teljesítmény Terménytüzelés Őszi búza: szecskázva pellettálva szalma Kaszált széna Elefántfű Határérték (TA-Luft)
Brikett – pellet

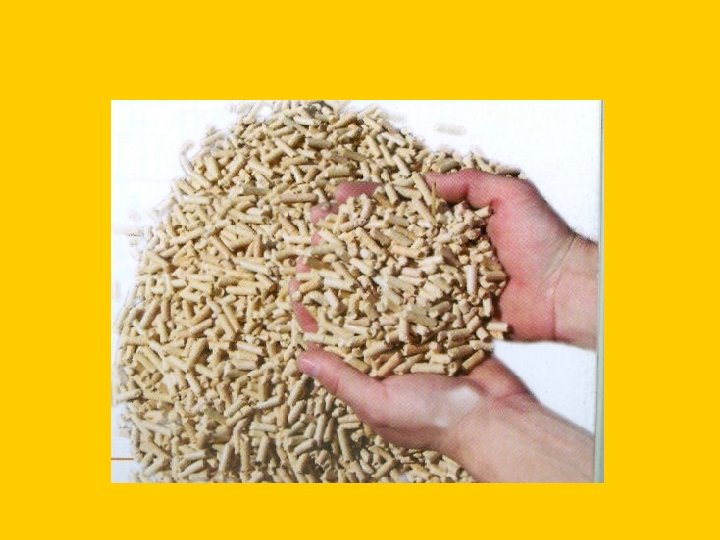

A hagyományos hasított fa mellett egyre keresettebb a brikett és a pellet, amely mobilitása, automatizálása, komplett feltételei jobbak. Fa Víztartalom % Hamu % 20 1, 5 Őrlemény (30 mm) 10 -40 1, 5 Pellet (6 mm) 8 -10 0, 5 Hagyományos tűzifa (0, 25 -1, 0 m) 2 kg brikett = 1 l fűtőolaj érték 1 l olaj = 10 k. W/h 10 kg brikett = 50 k. W/h

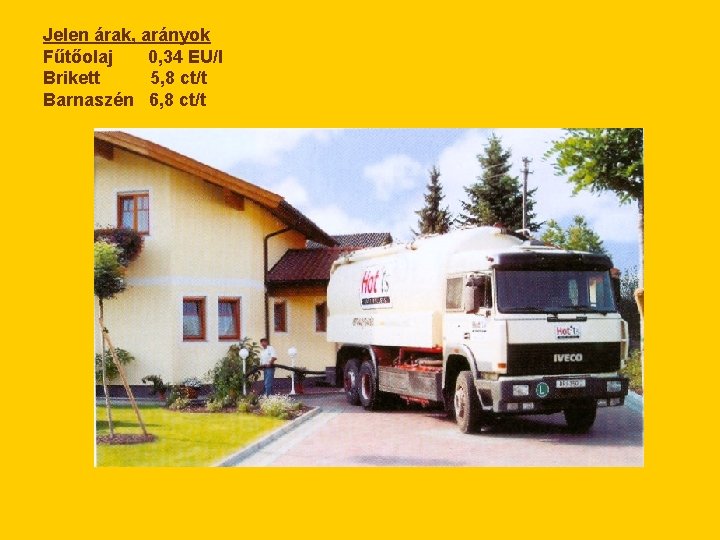

Jelen árak, arányok Fűtőolaj 0, 34 EU/l Brikett 5, 8 ct/t Barnaszén 6, 8 ct/t
