BIOCLIMTICA Datos climticos Sectores sol viento vistas ruido

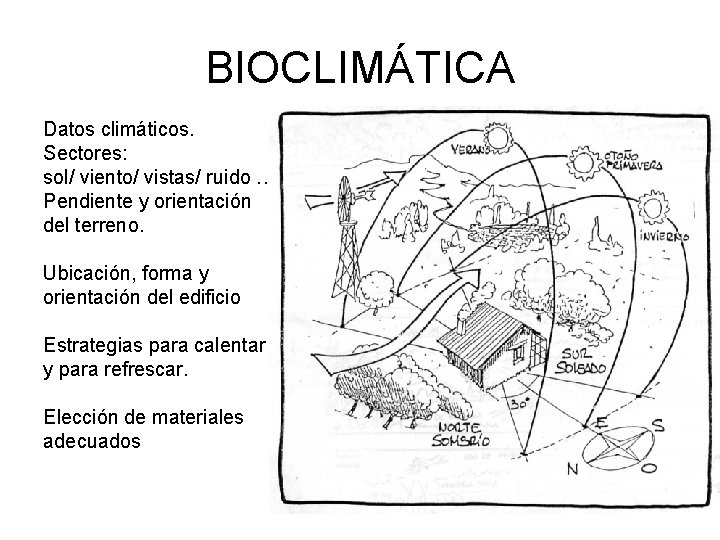

BIOCLIMÁTICA Datos climáticos. Sectores: sol/ viento/ vistas/ ruido … Pendiente y orientación del terreno. Ubicación, forma y orientación del edificio Estrategias para calentar y para refrescar. Elección de materiales adecuados

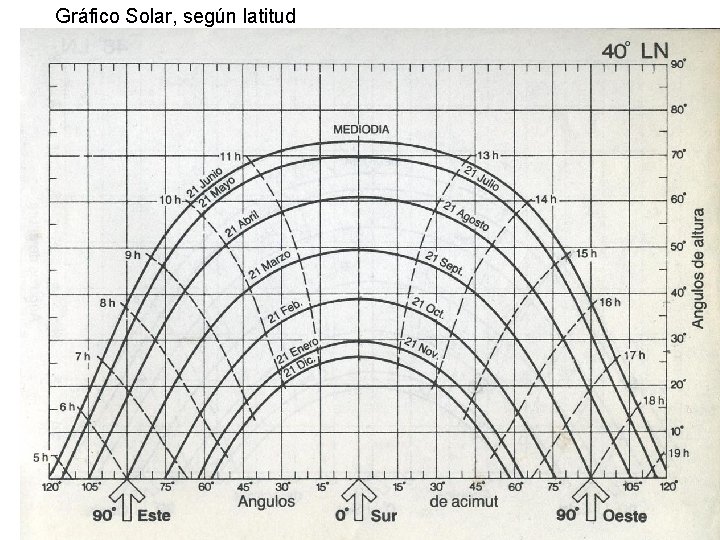

Gráfico Solar, según latitud Gráfico solar

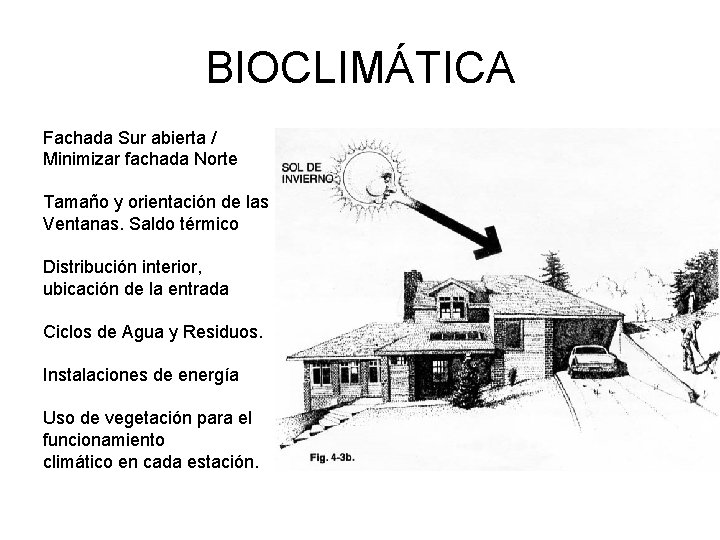

BIOCLIMÁTICA Fachada Sur abierta / Minimizar fachada Norte Tamaño y orientación de las Ventanas. Saldo térmico Distribución interior, ubicación de la entrada Ciclos de Agua y Residuos. Instalaciones de energía Uso de vegetación para el funcionamiento climático en cada estación.

Abierta al Sur

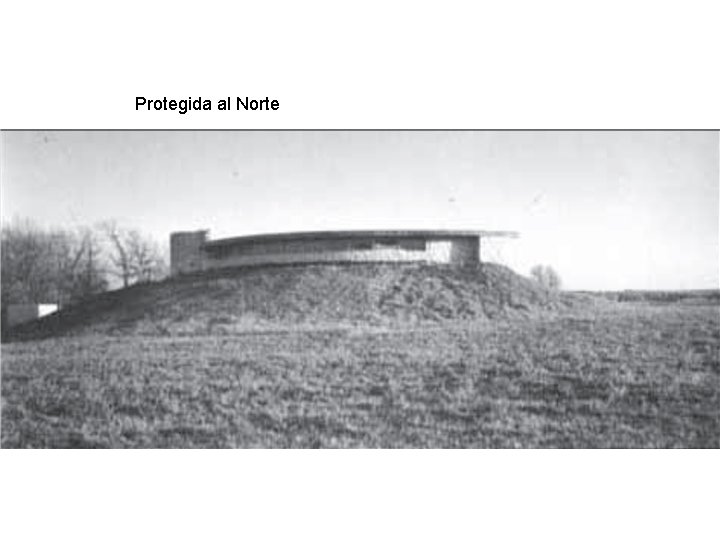

Protegida al Norte

CAPTACIÓN: Invernadero+ mayoría huecos Sur Máximo sol en invierno <27º Mínimo en verano <73º (alero, parra) VENTILACIÓN CRUZADA: Cambiar aire rápidamente Extrae calor en horas frescas MASA TÉRMICA: Pared de carga al interior del paramento de fachada Inercia para acumular calor o frío BIOCLIMÁTICA CASA SEMIENTERRADA BUEN AISLAMIENTO: Aislando la masa térmica Protección Norte y lado viento Continuo, sin puentes térmicos Aprovecha inercia Tierra Conserva el calor o el frío acumulados Efecto cueva: T constante Hace la calefacción +eficiente

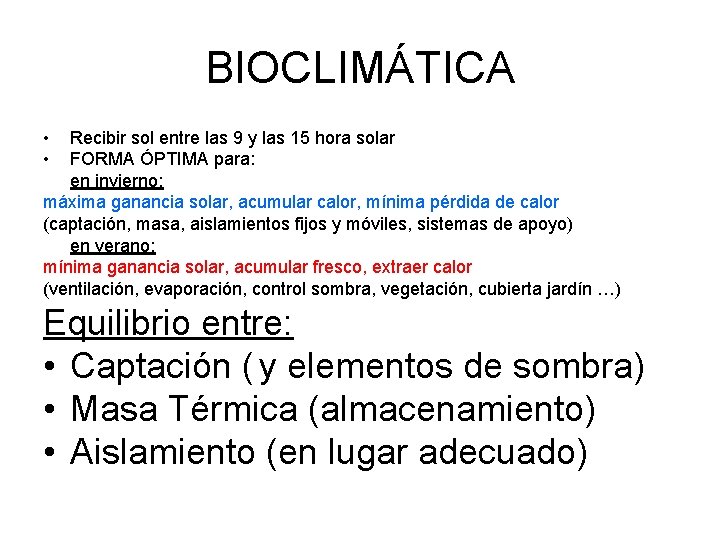

BIOCLIMÁTICA • • Recibir sol entre las 9 y las 15 hora solar FORMA ÓPTIMA para: en invierno: máxima ganancia solar, acumular calor, mínima pérdida de calor (captación, masa, aislamientos fijos y móviles, sistemas de apoyo) en verano: mínima ganancia solar, acumular fresco, extraer calor (ventilación, evaporación, control sombra, vegetación, cubierta jardín …) Equilibrio entre: • Captación ( y elementos de sombra) • Masa Térmica (almacenamiento) • Aislamiento (en lugar adecuado)

CAPTACIÓN Vidriera vertical Superficie de vidriera vertical al sur para calentar 1 m 2 de superficie útil T invierno + 5º 0, 17 m 2 - 4º 0, 27 m 2 (Con vidrio doble y aislante nocturno)

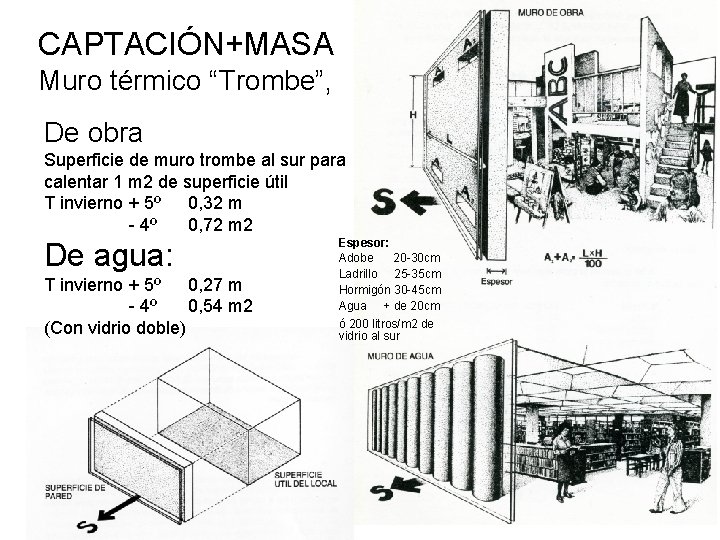

CAPTACIÓN+MASA Muro térmico “Trombe”, De obra Superficie de muro trombe al sur para calentar 1 m 2 de superficie útil T invierno + 5º 0, 32 m - 4º 0, 72 m 2 De agua: T invierno + 5º 0, 27 m - 4º 0, 54 m 2 (Con vidrio doble) Espesor: Adobe 20 -30 cm Ladrillo 25 -35 cm Hormigón 30 -45 cm Agua + de 20 cm ó 200 litros/m 2 de vidrio al sur

Muro trombe

CAPTACIÓN+MASA Invernadero Superficie de invernadero al sur para calentar 1 m 2 de superficie útil Con muro de obra T invierno + 5º - 4º 0, 56 m 2 1, 04 m 2 Con agua: T invierno + 5º 0, 41 m - 4º 0, 81 m 2 (Con vidrio doble)

MASA TÉRMICA La masa térmica adicional reduce las variaciones diarias de la temperatura del invernadero. Superficies de color medio u oscuro Agua: 200 litros / m 2 de vidrio al sur

CAPTACIÓN+MASA Almacenamiento en grava para extraer calor del invernadero y acumularlo para la noche. Climas fríos de 0, 25 a 0, 5 m 3 de grava 60 a 80 mm por m 2 de vidrio. Climas templados de 0, 5 a 1 m 3 por m 2 de vidrio.

MASA TÉRMICA

MASA TÉRMICA • Para minimizar las variaciones de la temperatura interior deben construirse paredes interiores y suelos de obra maciza de 10 cm de espesor como mínimo. • Elegir tonos oscuros para los suelos pesados. • Las paredes pesadas pueden tener cualquier color. • Pintar de color claro los elementos ligeros. • Radiación directa enviarla sobre superficies oscuras. • No utilizar alfombras ni moquetas sobre los suelos pesados. • Deben sobredimensionarse ligeramente las ventanas captoras y la masa térmica para tener calor los días nublados. • Es muy importante el aislamiento exterior de la masa térmica en paredes de cerramiento. • En verano, la masa térmica enfriada por la noche absorbe calor durante el día. • Cuando no es posible o deseable la construcción pesada pueden usarse muros interiores de agua para el almacenamiento del calor.

VARIACIÓN DIARIA DE LA TEMPERATURA INTERIOR : 7 º C Temperatura media de radiación 24, 4 23, 9 23, 3 22, 8 Temperatura del aire 15, 7 16, 4 17, 2 18 PARA UNA SENSACIÓN TÉRMICA DE 21º C

MASA TÉRMICA Material AGUA Calor específico Kcal / Kg. ºC Densidad Kg / m 3 Capacidad Conductividad calorífica Kcal/ h. m. ºC Kcal / m 3. ºC 1 1000 convección MADERA ROBLE 0, 57 750 430 0, 18 POLIURETANO 0, 38 24 9 0, 02 TEJIDO DE LANA 0, 32 111 35 0, 04 AIRE 0, 24 1, 2 0, 29 convección LADRILLO MACIZO 0, 20 2000 400 0, 75 PIEDRA HORMIGÓN ACERO 2200 2 0, 156 2300 350 1, 4 0, 12 7850 950 50

La bodega: conseguir un espacio fresco

CUBIERTAS VERDES • • • Disminuyen las superficies pavimentadas Producen Oxígeno y absorben CO 2 Absorben las partículas de polvo y suciedad del aire Evitan el recalentamiento de los edificios y tienen un efecto aislante Reducen las variaciones de temperatura día – noche Disminuyen las variaciones de humedad en el aire

CUBIERTAS VERDES • • Reducen la entrada de ruido desde el exterior Son incombustibles Absorben la lluvia y alivian las escorrentías Las hierbas generan aromas agradables Dan alojamiento a insectos y escarabajos Influyen positivamente en el estado de ánimo y la distensión de las personas Además si se hacen bien, tienen una larga vida

AISLAMIENTO • El calor fluye hacia arriba, el viento erosiona calor, las aberturas al sol pierden por la noche, la solera caliente pierde calor por conducción, los muros de carga son la masa térmica, por eso aislamos: 1. 2. 3. 4. 5. • • • la cubierta. la fachada norte y/o el lado viento frío las aberturas de captación solar perímetro solera por fuera del muro de carga (masa) y la estructura Evitar puentes térmicos (y condensación) Espacios tapón Aprovechar temperatura de la tierra (a +de 2 m de profundidad) en edificios semienterrados

AISLAMIENTO • Aislantes y absorción de agua • Condensación intersticial • Permeabilidad al vapor

Torre de viento Ventilación

Cubierta ventilada bajo teja a través de los rastreles. Terraza a la catalana (ventilada) Cubierta sobre tabiquillos (ventilada) Desván no habitable
