Bilan Carbone PRESENTATION DE LA METHODE BILAN CARBONE

Bilan Carbone™ PRESENTATION DE LA METHODE BILAN CARBONE ™ V 4 ENTREPRISES 1

1 - Les grands principes 2 - Quelques exemples de facteurs d’émission 3 - Supports et fonctionnalités du Bilan Carbone 2

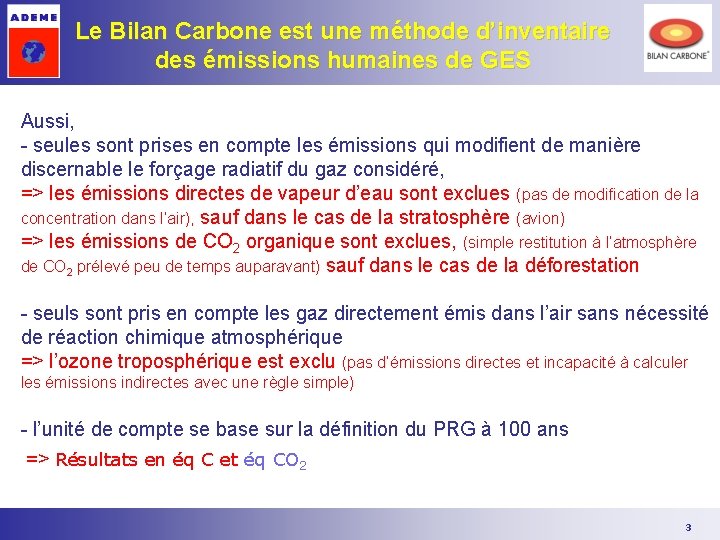

Le Bilan Carbone est une méthode d’inventaire des émissions humaines de GES Aussi, - seules sont prises en compte les émissions qui modifient de manière discernable le forçage radiatif du gaz considéré, => les émissions directes de vapeur d’eau sont exclues (pas de modification de la concentration dans l’air), sauf dans le cas de la stratosphère (avion) => les émissions de CO 2 organique sont exclues, (simple restitution à l’atmosphère de CO 2 prélevé peu de temps auparavant) sauf dans le cas de la déforestation - seuls sont pris en compte les gaz directement émis dans l’air sans nécessité de réaction chimique atmosphérique => l’ozone troposphérique est exclu (pas d’émissions directes et incapacité à calculer les émissions indirectes avec une règle simple) - l’unité de compte se base sur la définition du PRG à 100 ans => Résultats en éq C et éq CO 2 3

Le Bilan Carbone est un inventaire « élargi » • Emissions prises en compte : – Directes : sur site / par l’entité auditée – Indirectes (≠Ozone) : par d’autres (clients, fournisseurs) • Estimation en ordre de grandeur : « Une vision floue sur un champ de vision très large » • Monocritère : IMPACT SUR EFFET DE SERRE • Essentiellement 6 gaz pris en compte : CO 2; CH 4; N 2 O; HFC; PFC; SF 6 (mais aussi CFC, H 2 O stratosphérique…) • Pour info : Français moyen = 2, 2 Te. C/an (avec puits) 4

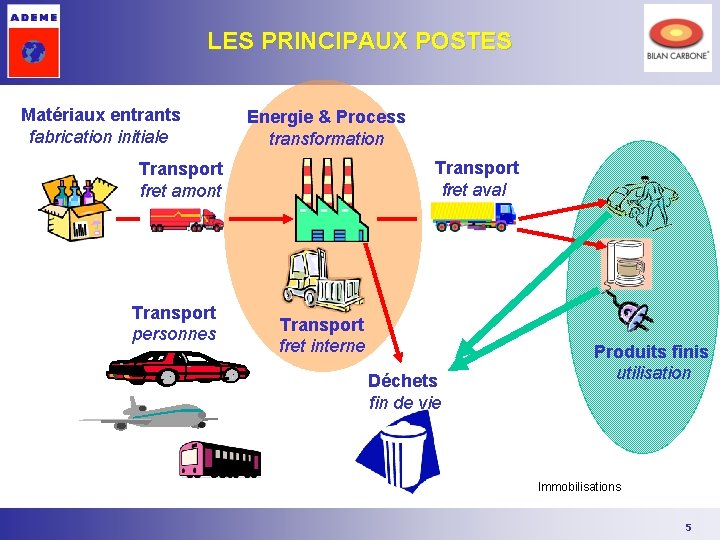

LES PRINCIPAUX POSTES Matériaux entrants fabrication initiale Energie & Process transformation Transport fret aval Transport fret amont Transport personnes Transport fret interne Déchets fin de vie Produits finis utilisation Immobilisations 5

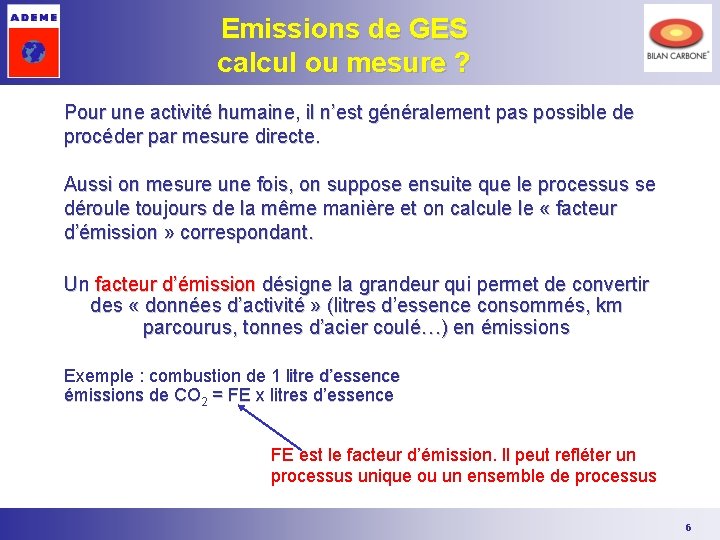

Emissions de GES calcul ou mesure ? Pour une activité humaine, il n’est généralement pas possible de procéder par mesure directe. Aussi on mesure une fois, on suppose ensuite que le processus se déroule toujours de la même manière et on calcule le « facteur d’émission » correspondant. Un facteur d’émission désigne la grandeur qui permet de convertir des « données d’activité » (litres d’essence consommés, km parcourus, tonnes d’acier coulé…) en émissions Exemple : combustion de 1 litre d’essence émissions de CO 2 = FE x litres d’essence FE est le facteur d’émission. Il peut refléter un processus unique ou un ensemble de processus 6

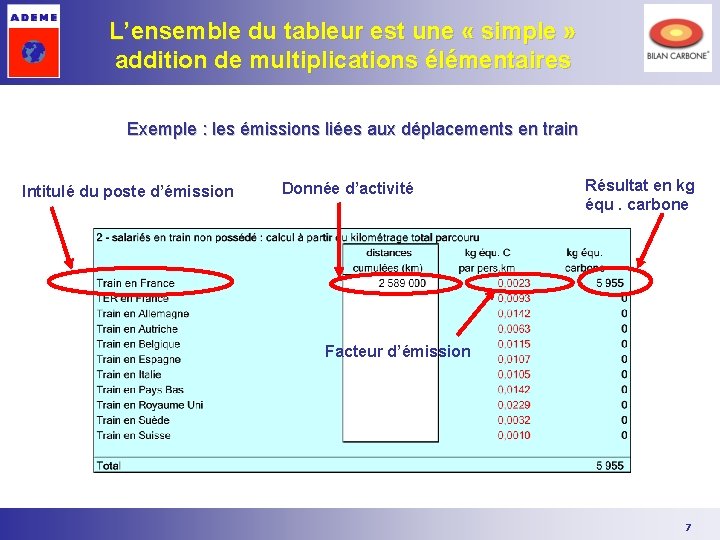

L’ensemble du tableur est une « simple » addition de multiplications élémentaires Exemple : les émissions liées aux déplacements en train Intitulé du poste d’émission Donnée d’activité Résultat en kg équ. carbone Facteur d’émission 7

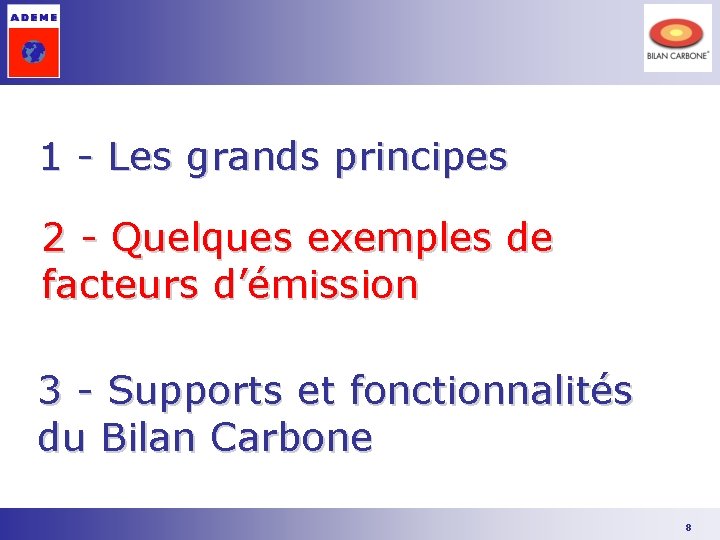

1 - Les grands principes 2 - Quelques exemples de facteurs d’émission 3 - Supports et fonctionnalités du Bilan Carbone 8

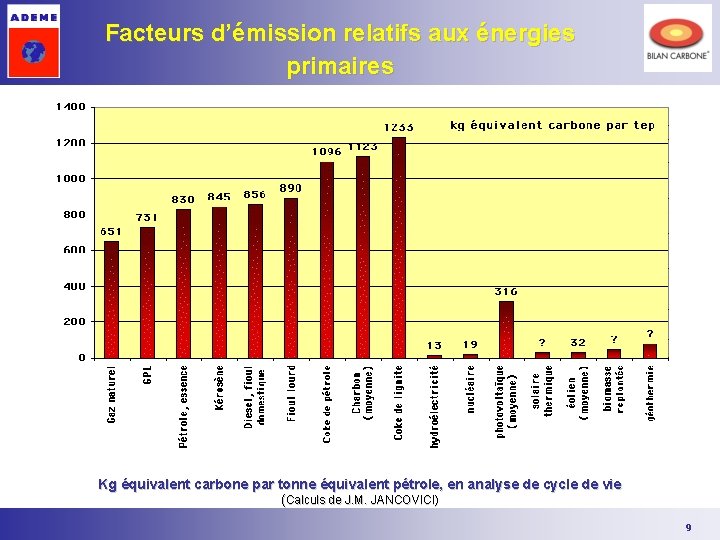

Facteurs d’émission relatifs aux énergies primaires Kg équivalent carbone par tonne équivalent pétrole, en analyse de cycle de vie (Calculs de J. M. JANCOVICI) 9

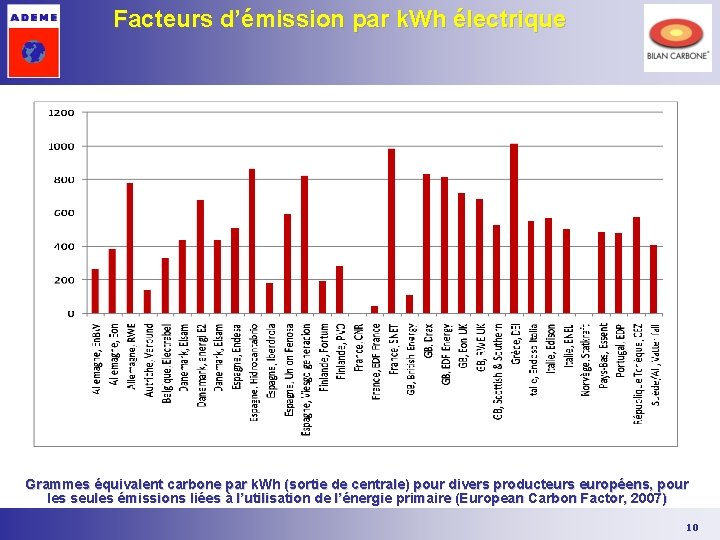

Facteurs d’émission par k. Wh électrique Grammes équivalent carbone par k. Wh (sortie de centrale) pour divers producteurs européens, pour les seules émissions liées à l’utilisation de l’énergie primaire (European Carbon Factor, 2007) 10

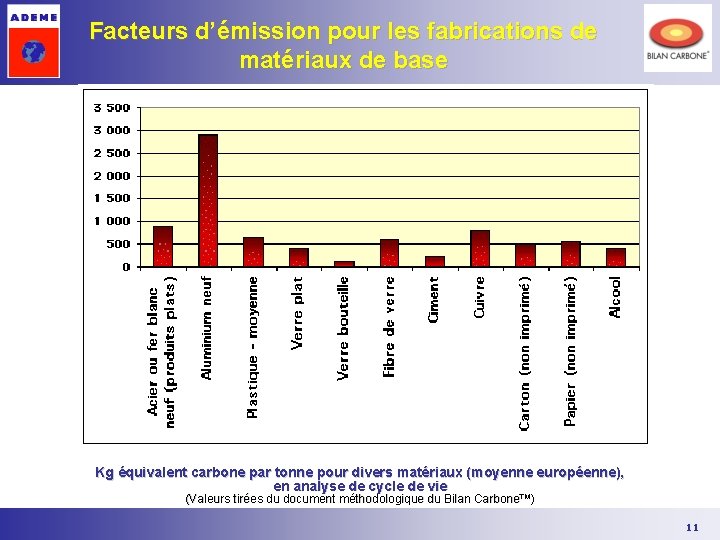

Facteurs d’émission pour les fabrications de matériaux de base Kg équivalent carbone par tonne pour divers matériaux (moyenne européenne), en analyse de cycle de vie (Valeurs tirées du document méthodologique du Bilan Carbone™) 11

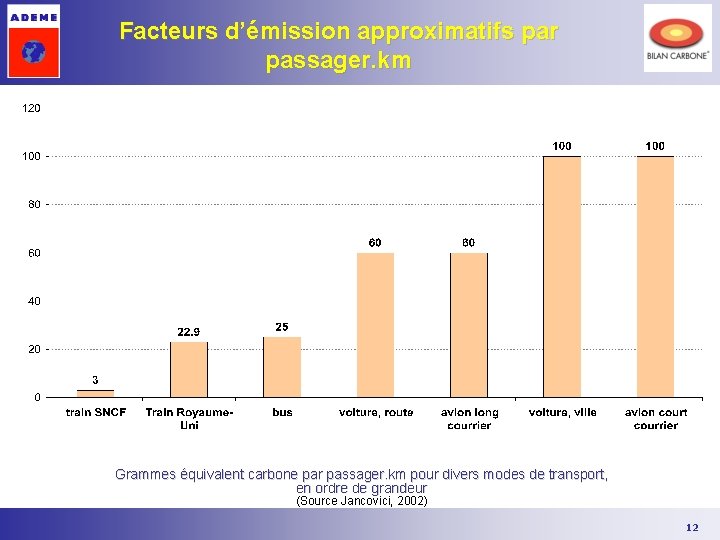

Facteurs d’émission approximatifs par passager. km Grammes équivalent carbone par passager. km pour divers modes de transport, en ordre de grandeur (Source Jancovici, 2002) 12

Facteurs d’émission par kg de nourriture Kg équivalent carbone par kg de nourriture, système conventionnel (Source Jancovici/ADEME 2006 -Bilan Carbone™) 13

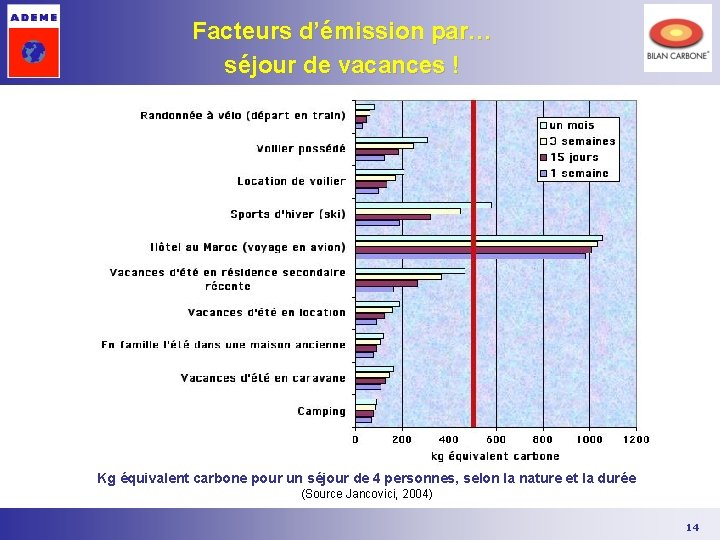

Facteurs d’émission par… séjour de vacances ! Kg équivalent carbone pour un séjour de 4 personnes, selon la nature et la durée (Source Jancovici, 2004) 14

Ce sont ces valeurs (et beaucoup d’autres…) qui sont renseignées dans le tableur Bilan Carbone 15

1 - Les grands principes 2 - Quelques exemples de facteurs d’émission 3 - Supports et fonctionnalités du Bilan Carbone 16

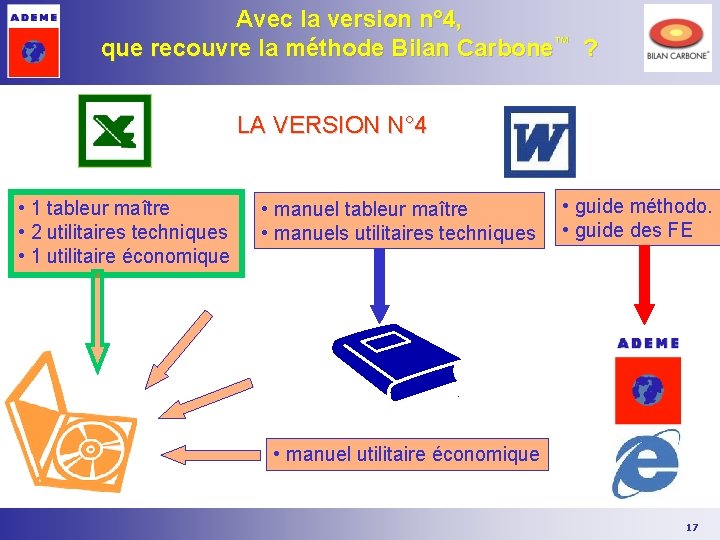

Avec la version n° 4, que recouvre la méthode Bilan Carbone™ ? LA VERSION N° 4 • 1 tableur maître • 2 utilitaires techniques • 1 utilitaire économique • manuel tableur maître • manuels utilitaires techniques • guide méthodo. • guide des FE • manuel utilitaire économique 17

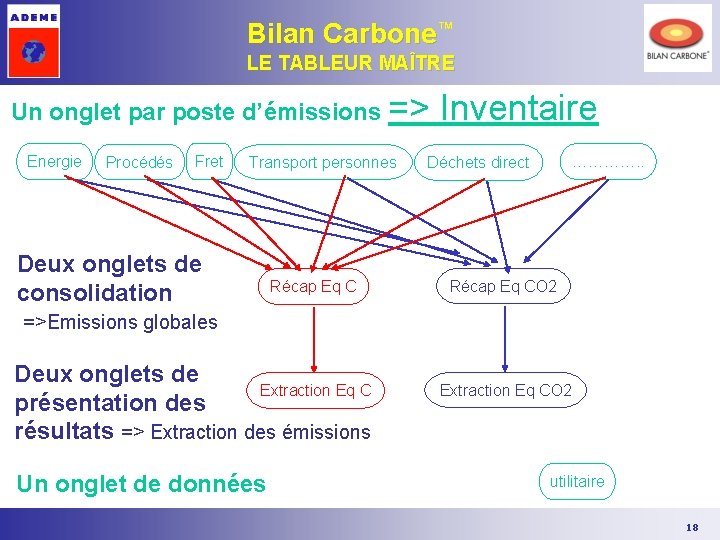

Bilan Carbone™ LE TABLEUR MAÎTRE Un onglet par poste d’émissions => Energie Procédés Fret Transport personnes Deux onglets de consolidation Récap Eq C Inventaire …………. . Déchets direct Récap Eq CO 2 =>Emissions globales Deux onglets de Extraction Eq C présentation des résultats => Extraction des émissions Un onglet de données Extraction Eq CO 2 utilitaire 18

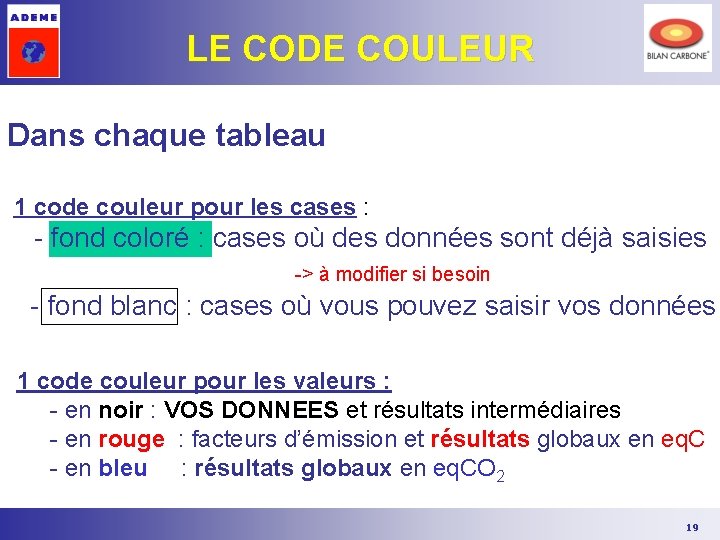

LE CODE COULEUR Dans chaque tableau 1 code couleur pour les cases : - fond coloré : cases où des données sont déjà saisies -> à modifier si besoin - fond blanc : cases où vous pouvez saisir vos données 1 code couleur pour les valeurs : - en noir : VOS DONNEES et résultats intermédiaires - en rouge : facteurs d’émission et résultats globaux en eq. C - en bleu : résultats globaux en eq. CO 2 19

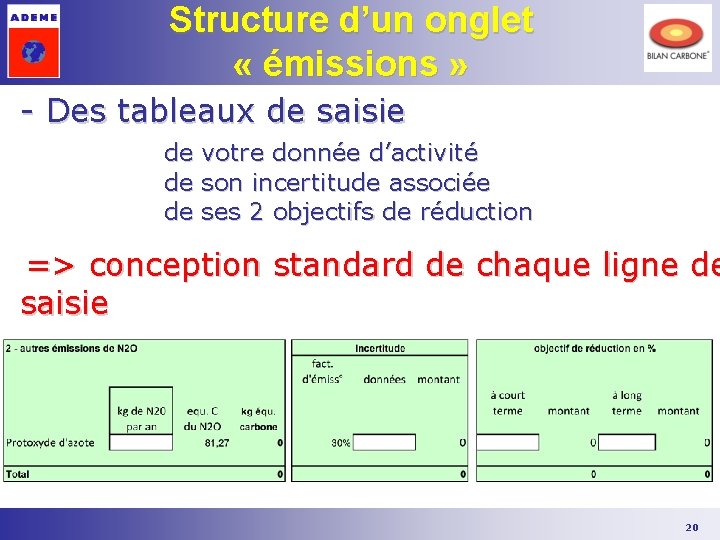

Structure d’un onglet « émissions » - Des tableaux de saisie de de de votre donnée d’activité son incertitude associée ses 2 objectifs de réduction => conception standard de chaque ligne de saisie 20

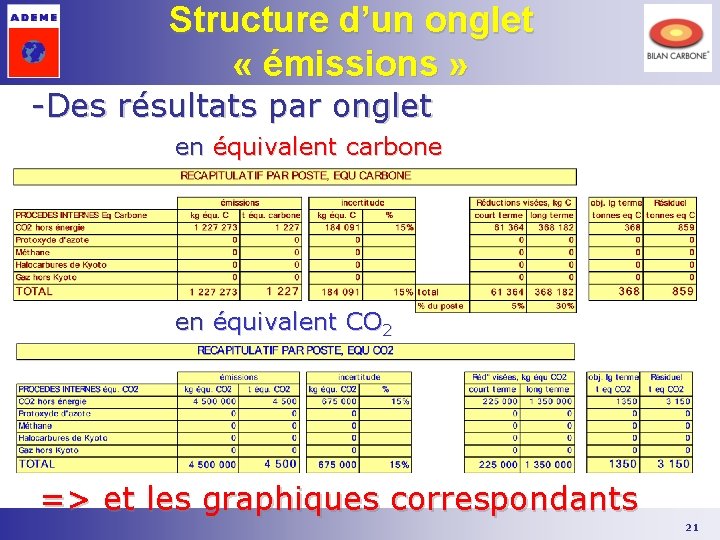

Structure d’un onglet « émissions » -Des résultats par onglet en équivalent carbone en équivalent CO 2 => et les graphiques correspondants 21

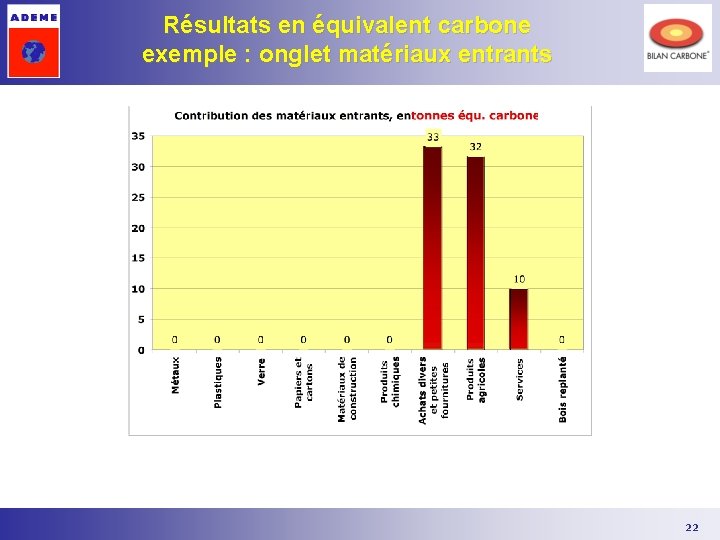

Résultats en équivalent carbone exemple : onglet matériaux entrants 22

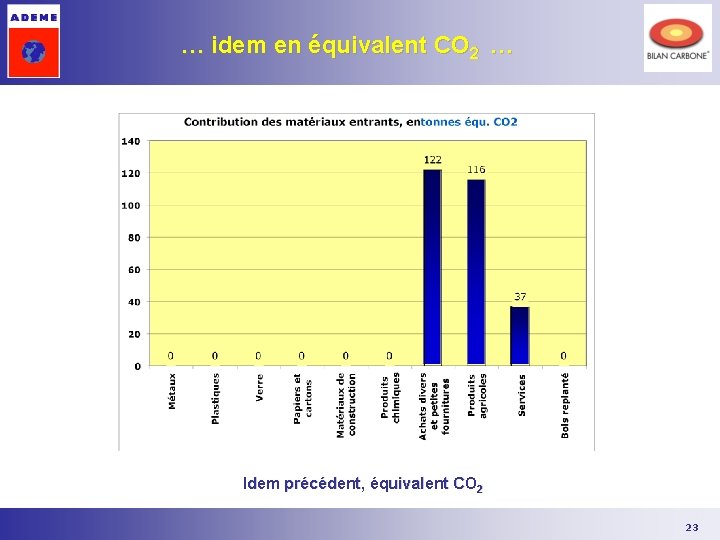

… idem en équivalent CO 2 … Idem précédent, équivalent CO 2 23

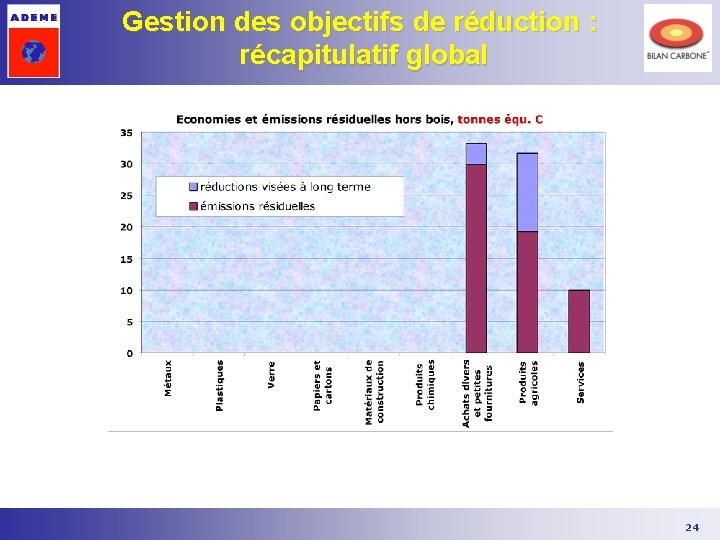

Gestion des objectifs de réduction : récapitulatif global 24

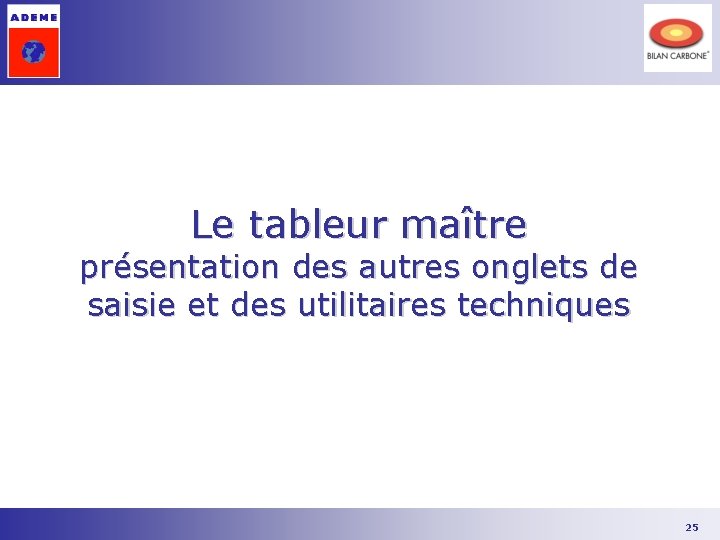

Le tableur maître présentation des autres onglets de saisie et des utilitaires techniques 25

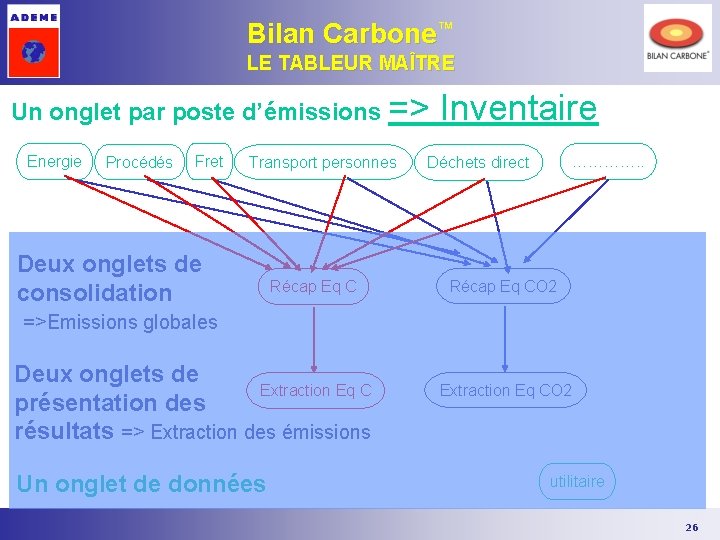

Bilan Carbone™ LE TABLEUR MAÎTRE Un onglet par poste d’émissions => Energie Procédés Fret Transport personnes Deux onglets de consolidation Récap Eq C Inventaire …………. . Déchets direct Récap Eq CO 2 =>Emissions globales Deux onglets de Extraction Eq C présentation des résultats => Extraction des émissions Un onglet de données Extraction Eq CO 2 utilitaire 26

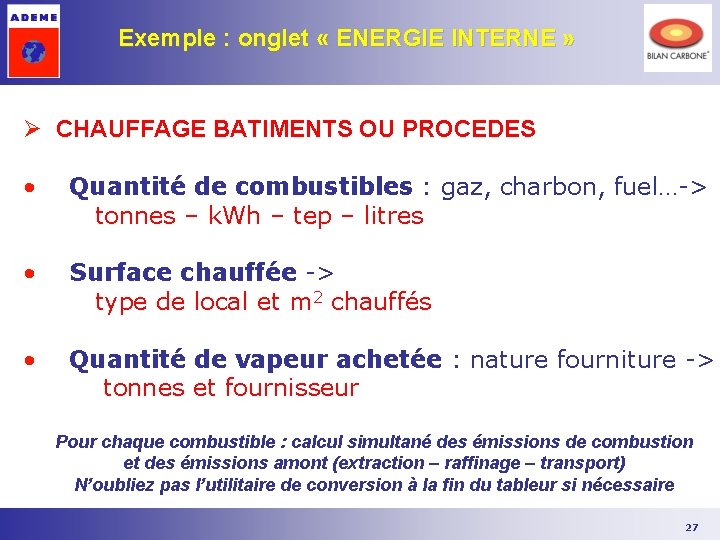

Exemple : onglet « ENERGIE INTERNE » Ø CHAUFFAGE BATIMENTS OU PROCEDES • Quantité de combustibles : gaz, charbon, fuel…-> tonnes – k. Wh – tep – litres • Surface chauffée -> type de local et m 2 chauffés • Quantité de vapeur achetée : nature fourniture -> tonnes et fournisseur Pour chaque combustible : calcul simultané des émissions de combustion et des émissions amont (extraction – raffinage – transport) N’oubliez pas l’utilitaire de conversion à la fin du tableur si nécessaire 27

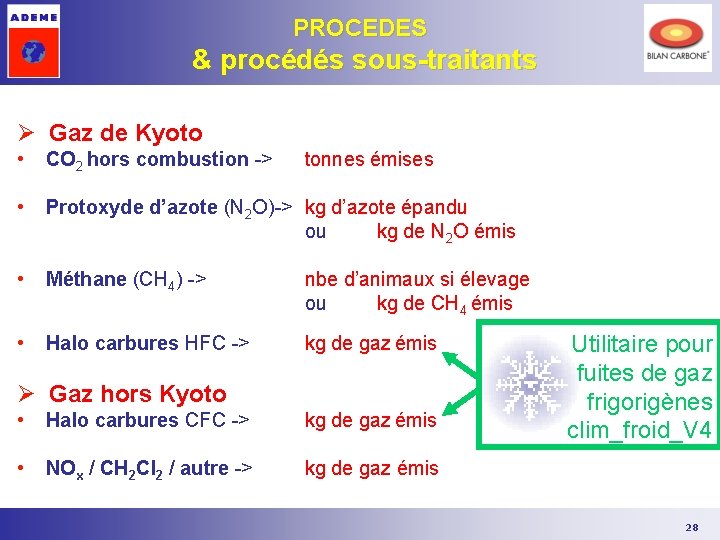

PROCEDES & procédés sous-traitants Ø Gaz de Kyoto • CO 2 hors combustion -> • Protoxyde d’azote (N 2 O)-> kg d’azote épandu ou kg de N 2 O émis • Méthane (CH 4) -> nbe d’animaux si élevage ou kg de CH 4 émis • Halo carbures HFC -> kg de gaz émis tonnes émises Ø Gaz hors Kyoto • Halo carbures CFC -> kg de gaz émis • NOx / CH 2 Cl 2 / autre -> kg de gaz émis Utilitaire pour fuites de gaz frigorigènes clim_froid_V 4 28

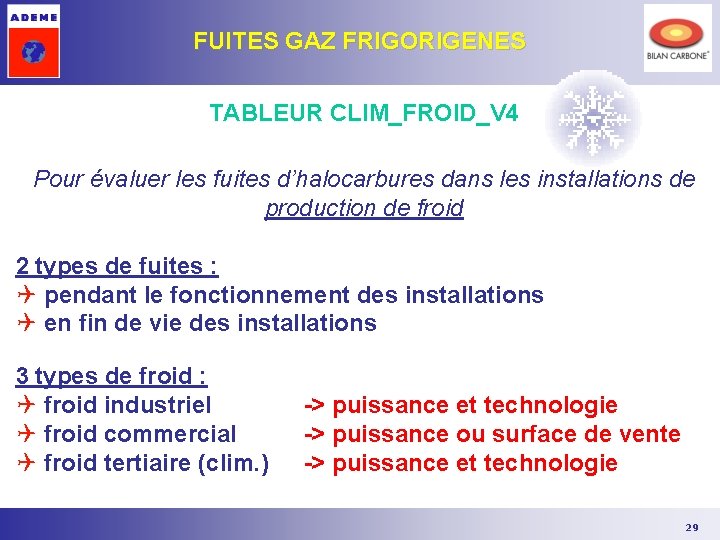

FUITES GAZ FRIGORIGENES TABLEUR CLIM_FROID_V 4 Pour évaluer les fuites d’halocarbures dans les installations de production de froid 2 types de fuites : Q pendant le fonctionnement des installations Q en fin de vie des installations 3 types de froid : Q froid industriel Q froid commercial Q froid tertiaire (clim. ) -> puissance et technologie -> puissance ou surface de vente -> puissance et technologie 29

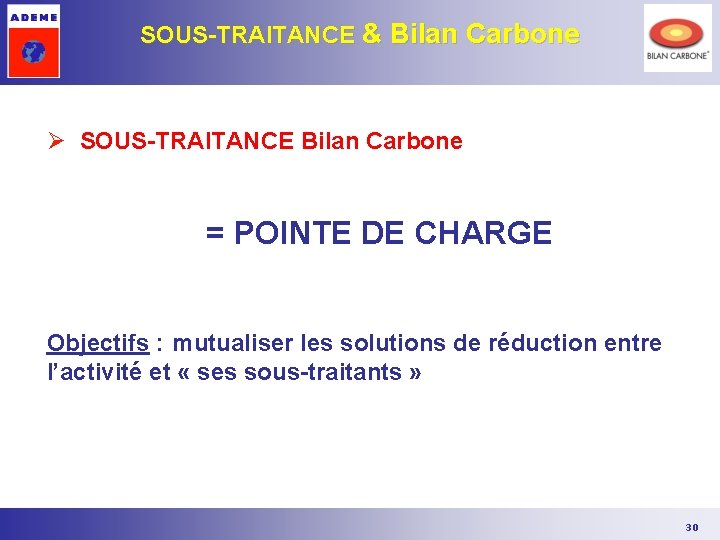

SOUS-TRAITANCE & Bilan Carbone Ø SOUS-TRAITANCE Bilan Carbone = POINTE DE CHARGE Objectifs : mutualiser les solutions de réduction entre l’activité et « ses sous-traitants » 30

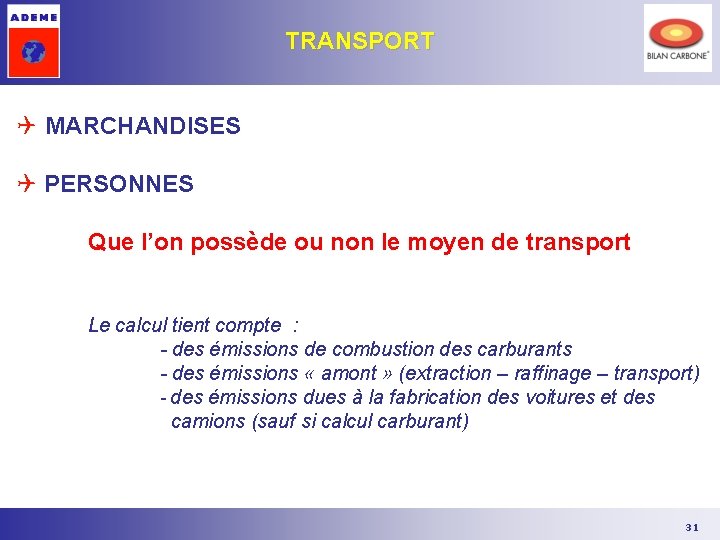

TRANSPORT Q MARCHANDISES Q PERSONNES Que l’on possède ou non le moyen de transport Le calcul tient compte : - des émissions de combustion des carburants - des émissions « amont » (extraction – raffinage – transport) - des émissions dues à la fabrication des voitures et des camions (sauf si calcul carburant) 31

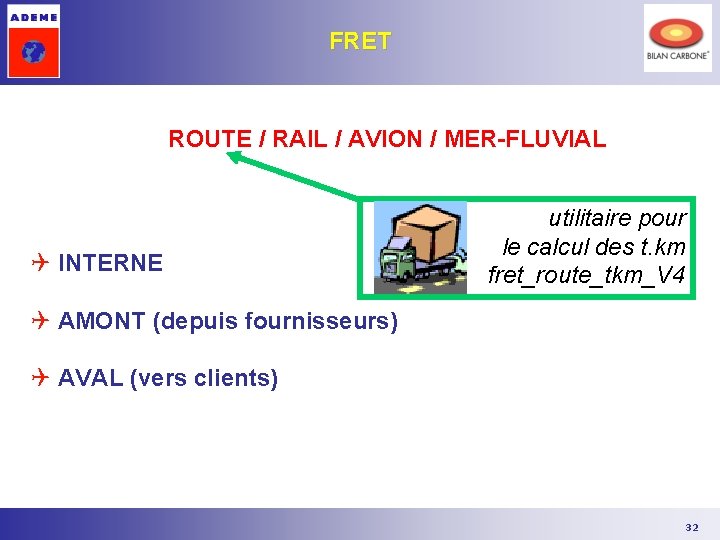

FRET ROUTE / RAIL / AVION / MER-FLUVIAL Q INTERNE utilitaire pour le calcul des t. km fret_route_tkm_V 4 Q AMONT (depuis fournisseurs) Q AVAL (vers clients) 32

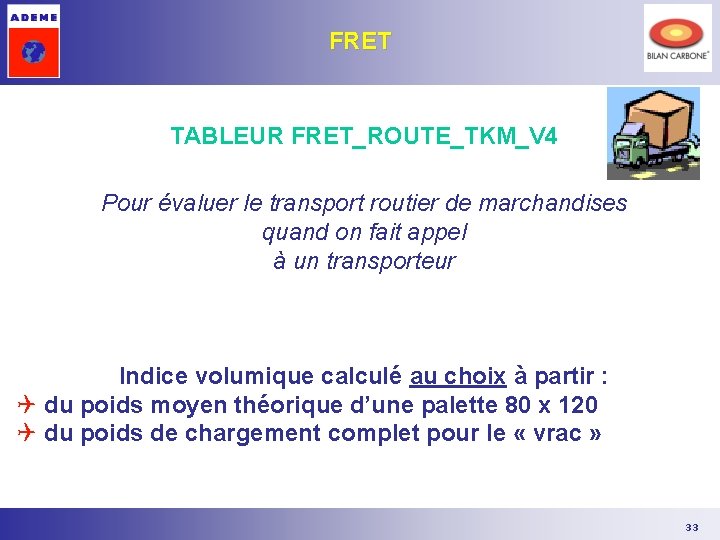

FRET TABLEUR FRET_ROUTE_TKM_V 4 Pour évaluer le transport routier de marchandises quand on fait appel à un transporteur Indice volumique calculé au choix à partir : Q du poids moyen théorique d’une palette 80 x 120 Q du poids de chargement complet pour le « vrac » 33

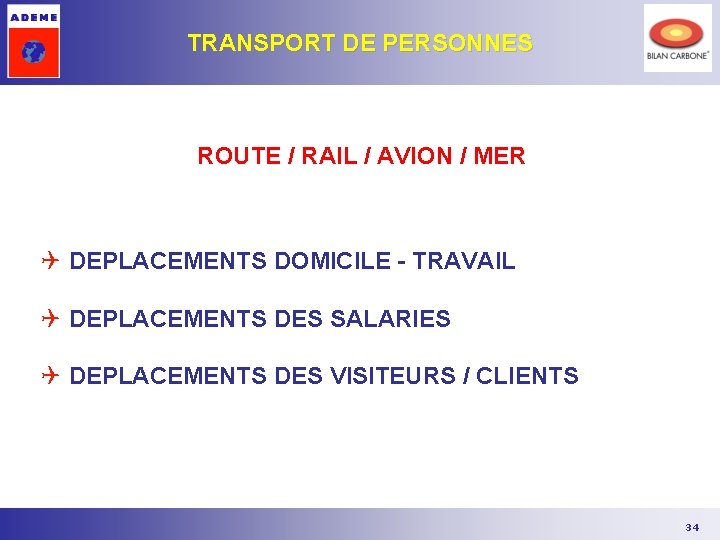

TRANSPORT DE PERSONNES ROUTE / RAIL / AVION / MER Q DEPLACEMENTS DOMICILE - TRAVAIL Q DEPLACEMENTS DES SALARIES Q DEPLACEMENTS DES VISITEURS / CLIENTS 34

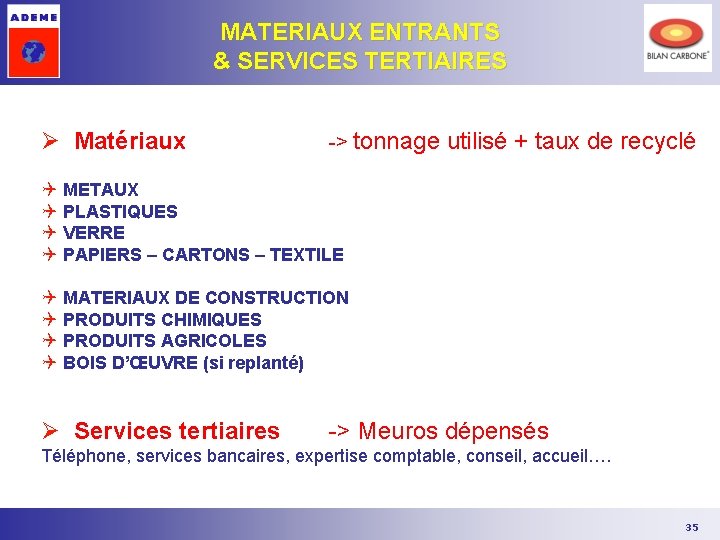

MATERIAUX ENTRANTS & SERVICES TERTIAIRES Ø Matériaux -> tonnage utilisé + taux de recyclé Q METAUX Q PLASTIQUES Q VERRE Q PAPIERS – CARTONS – TEXTILE Q MATERIAUX DE CONSTRUCTION Q PRODUITS CHIMIQUES Q PRODUITS AGRICOLES Q BOIS D’ŒUVRE (si replanté) Ø Services tertiaires -> Meuros dépensés Téléphone, services bancaires, expertise comptable, conseil, accueil…. 35

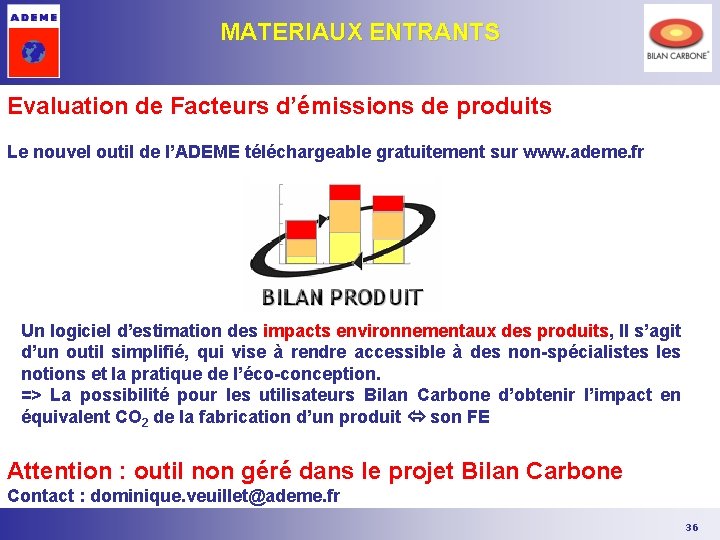

MATERIAUX ENTRANTS Evaluation de Facteurs d’émissions de produits Le nouvel outil de l’ADEME téléchargeable gratuitement sur www. ademe. fr Un logiciel d’estimation des impacts environnementaux des produits, Il s’agit d’un outil simplifié, qui vise à rendre accessible à des non-spécialistes les notions et la pratique de l’éco-conception. => La possibilité pour les utilisateurs Bilan Carbone d’obtenir l’impact en équivalent CO 2 de la fabrication d’un produit son FE Attention : outil non géré dans le projet Bilan Carbone Contact : dominique. veuillet@ademe. fr 36

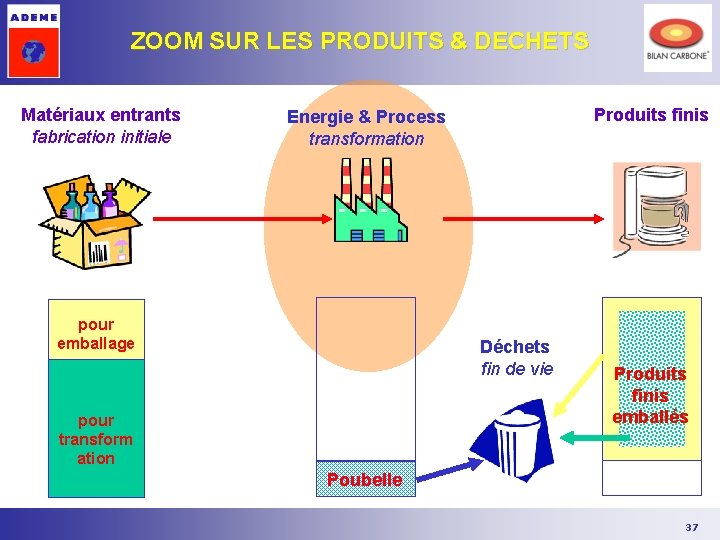

ZOOM SUR LES PRODUITS & DECHETS Matériaux entrants fabrication initiale Produits finis Energie & Process transformation pour emballage Déchets fin de vie pour transform ation Produits finis emballés Poubelle 37

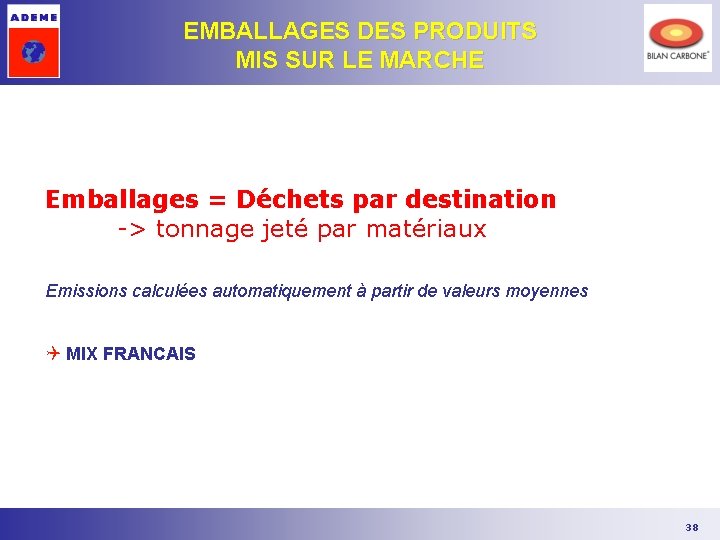

EMBALLAGES DES PRODUITS MIS SUR LE MARCHE Emballages = Déchets par destination -> tonnage jeté par matériaux Emissions calculées automatiquement à partir de valeurs moyennes Q MIX FRANCAIS 38

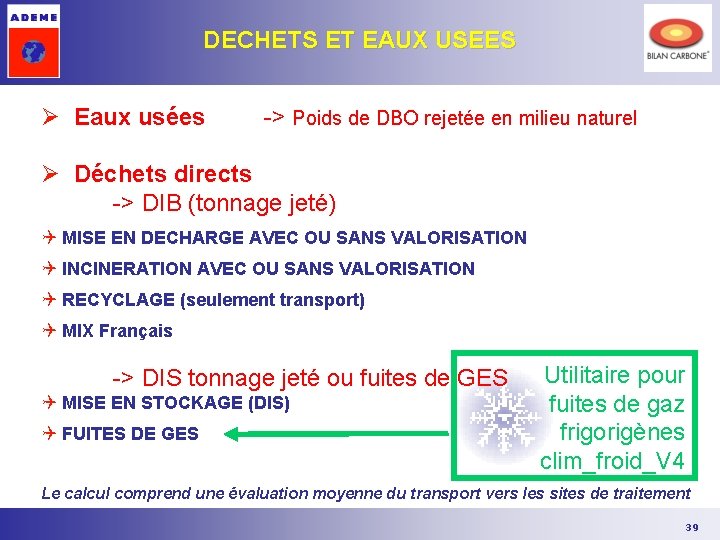

DECHETS ET EAUX USEES Ø Eaux usées -> Poids de DBO rejetée en milieu naturel Ø Déchets directs -> DIB (tonnage jeté) Q MISE EN DECHARGE AVEC OU SANS VALORISATION Q INCINERATION AVEC OU SANS VALORISATION Q RECYCLAGE (seulement transport) Q MIX Français -> DIS tonnage jeté ou fuites de GES Q MISE EN STOCKAGE (DIS) Q FUITES DE GES Utilitaire pour fuites de gaz frigorigènes clim_froid_V 4 Le calcul comprend une évaluation moyenne du transport vers les sites de traitement 39

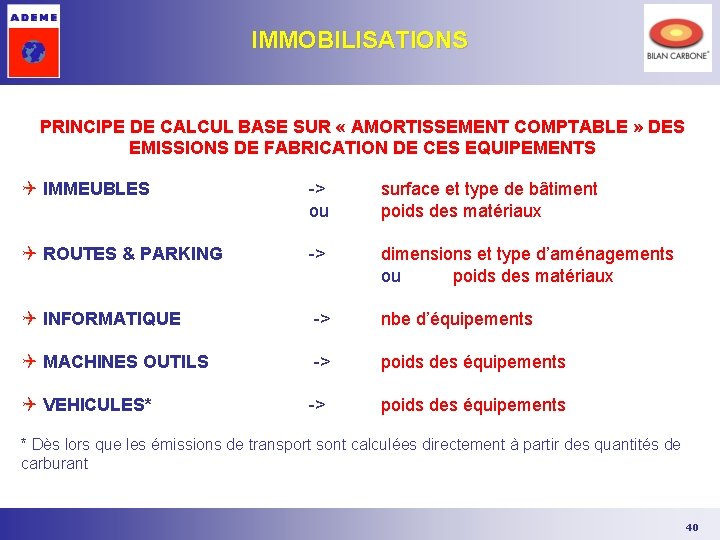

IMMOBILISATIONS PRINCIPE DE CALCUL BASE SUR « AMORTISSEMENT COMPTABLE » DES EMISSIONS DE FABRICATION DE CES EQUIPEMENTS Q IMMEUBLES -> ou surface et type de bâtiment poids des matériaux Q ROUTES & PARKING -> dimensions et type d’aménagements ou poids des matériaux Q INFORMATIQUE -> nbe d’équipements Q MACHINES OUTILS -> poids des équipements Q VEHICULES* -> poids des équipements * Dès lors que les émissions de transport sont calculées directement à partir des quantités de carburant 40

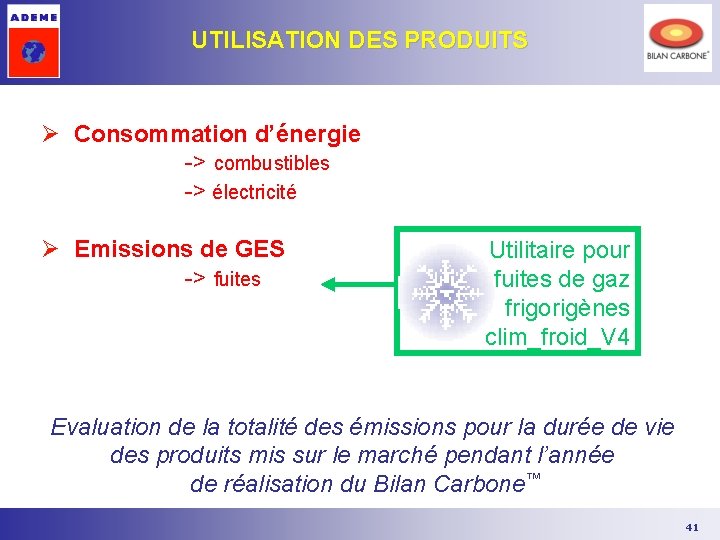

UTILISATION DES PRODUITS Ø Consommation d’énergie -> combustibles -> électricité Ø Emissions de GES -> fuites Utilitaire pour fuites de gaz frigorigènes clim_froid_V 4 Evaluation de la totalité des émissions pour la durée de vie des produits mis sur le marché pendant l’année de réalisation du Bilan Carbone™ 41

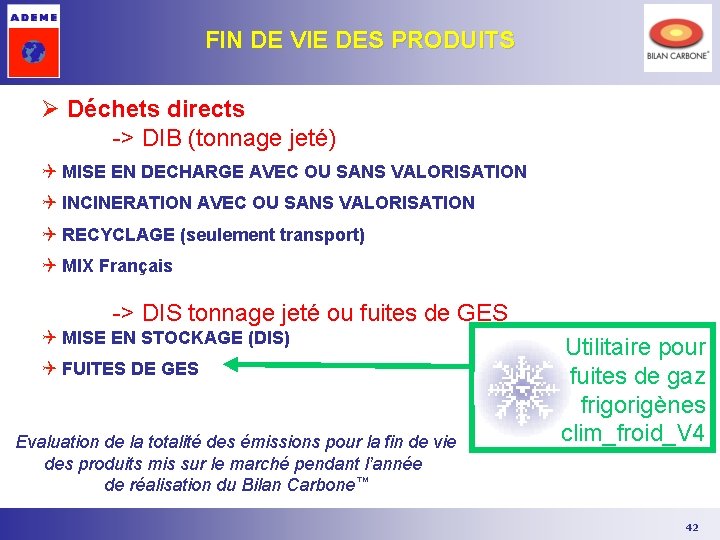

FIN DE VIE DES PRODUITS Ø Déchets directs -> DIB (tonnage jeté) Q MISE EN DECHARGE AVEC OU SANS VALORISATION Q INCINERATION AVEC OU SANS VALORISATION Q RECYCLAGE (seulement transport) Q MIX Français -> DIS tonnage jeté ou fuites de GES Q MISE EN STOCKAGE (DIS) Q FUITES DE GES Evaluation de la totalité des émissions pour la fin de vie des produits mis sur le marché pendant l’année de réalisation du Bilan Carbone™ Utilitaire pour fuites de gaz frigorigènes clim_froid_V 4 42

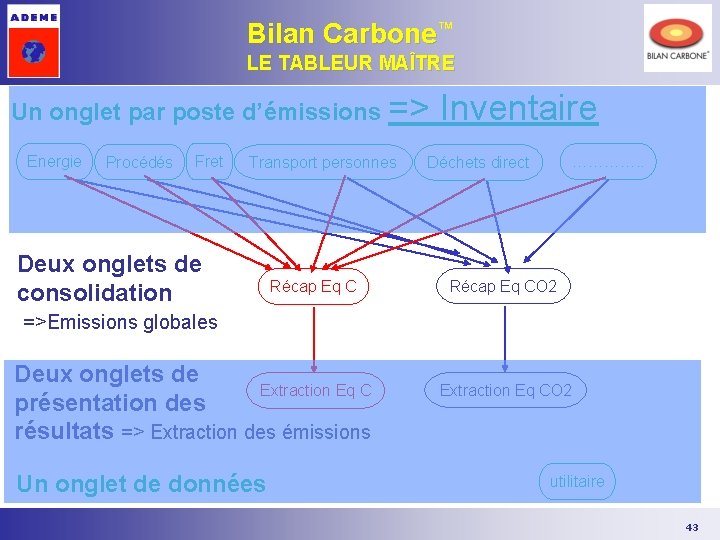

Bilan Carbone™ LE TABLEUR MAÎTRE Un onglet par poste d’émissions => Energie Procédés Fret Transport personnes Deux onglets de consolidation Récap Eq C Inventaire …………. . Déchets direct Récap Eq CO 2 =>Emissions globales Deux onglets de Extraction Eq C présentation des résultats => Extraction des émissions Un onglet de données Extraction Eq CO 2 utilitaire 43

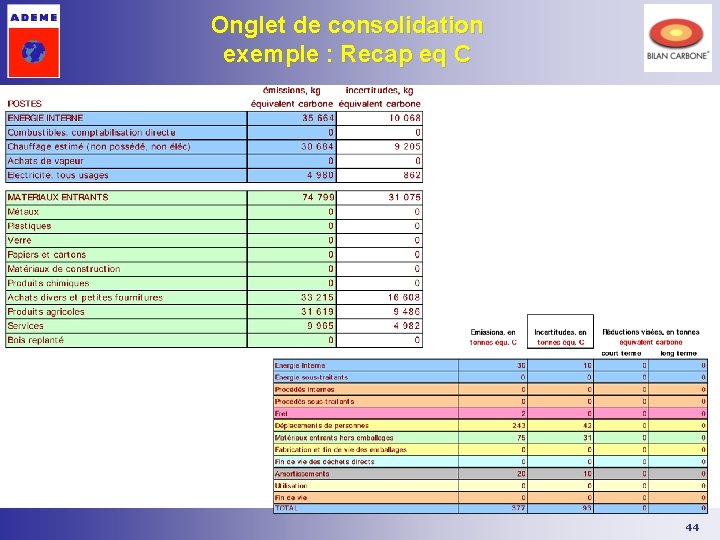

Onglet de consolidation exemple : Recap eq C 44

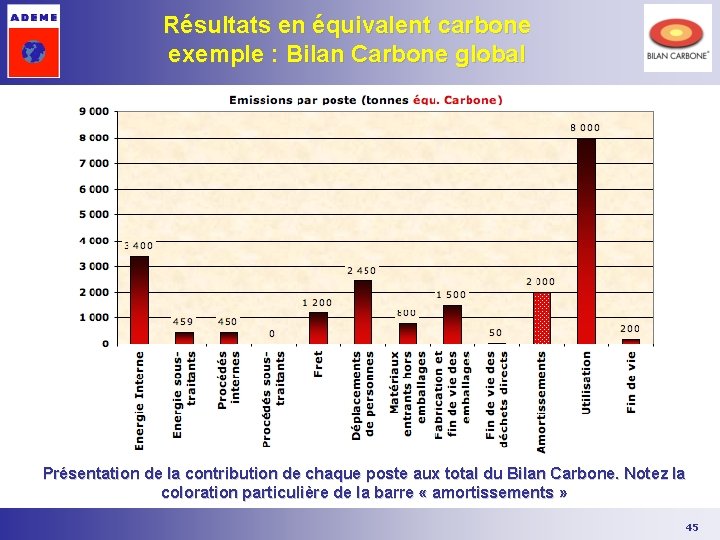

Résultats en équivalent carbone exemple : Bilan Carbone global Présentation de la contribution de chaque poste aux total du Bilan Carbone. Notez la coloration particulière de la barre « amortissements » 45

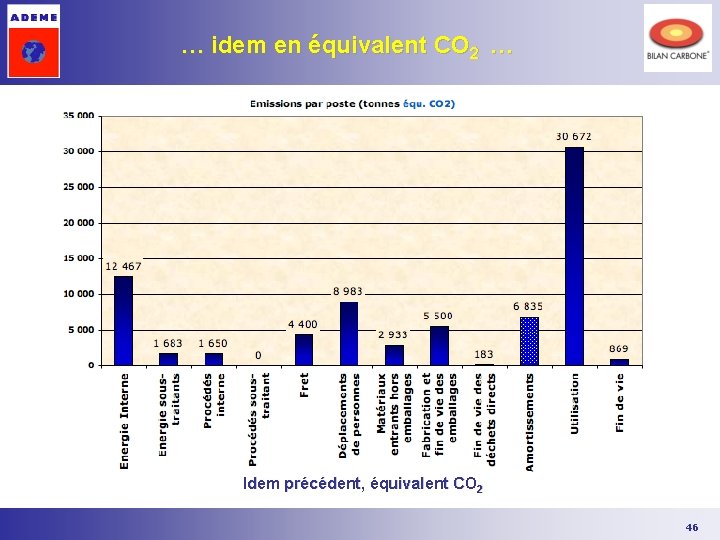

… idem en équivalent CO 2 … Idem précédent, équivalent CO 2 46

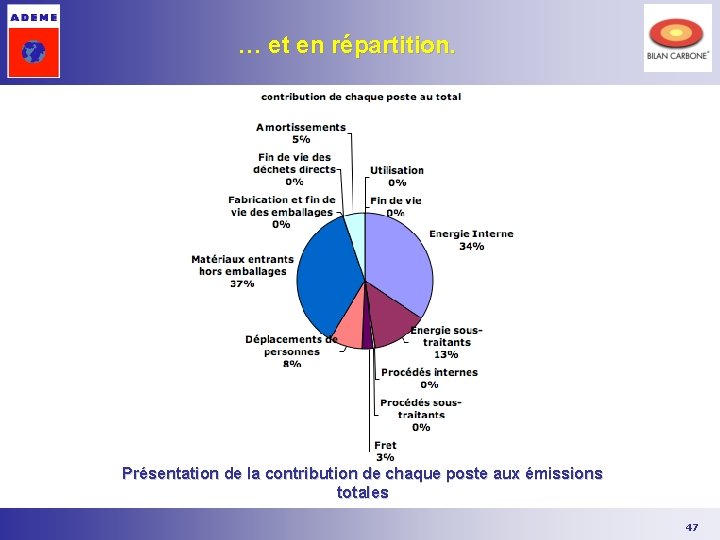

… et en répartition. Présentation de la contribution de chaque poste aux émissions totales 47

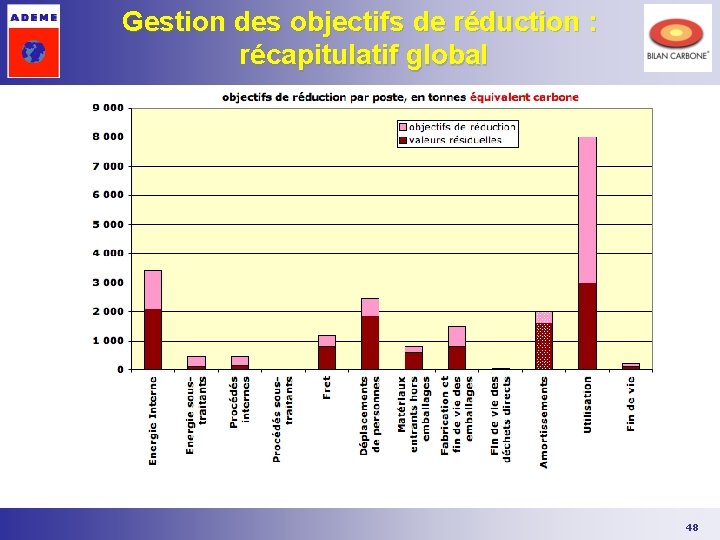

Gestion des objectifs de réduction : récapitulatif global 48

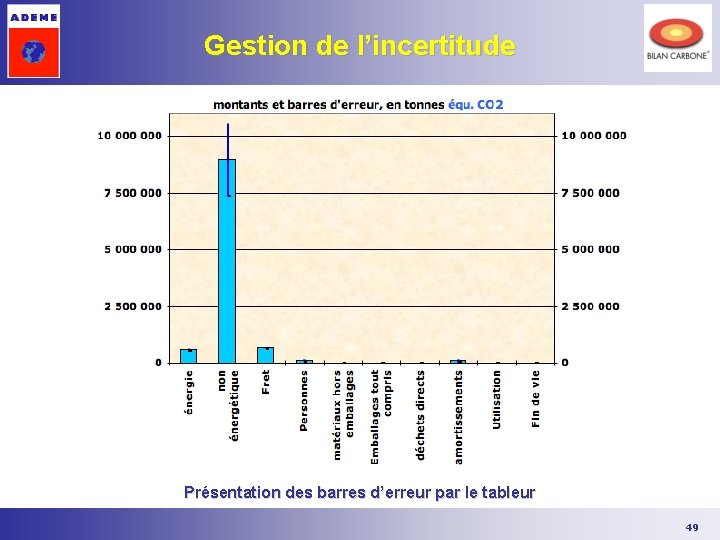

Gestion de l’incertitude Présentation des barres d’erreur par le tableur 49

50
