Bilaga 2 Avfall Sverige rapport F 149 Beslutsstöd för återvinning av slaggrus i specifika asfalttäckta anläggningskonstruktioner Beslutsstödet har utarbetats av Martijn van Praagh (Sweco) tillsammans med Johan Fagerqvist (Avfall Sverige), Raul Grönholm (Sysav), Niklas Hansson (Vattenfall) och Harald Svensson (Fortum). 2016 -12 -19 Beslutsstöd Avfall Sverige F 149

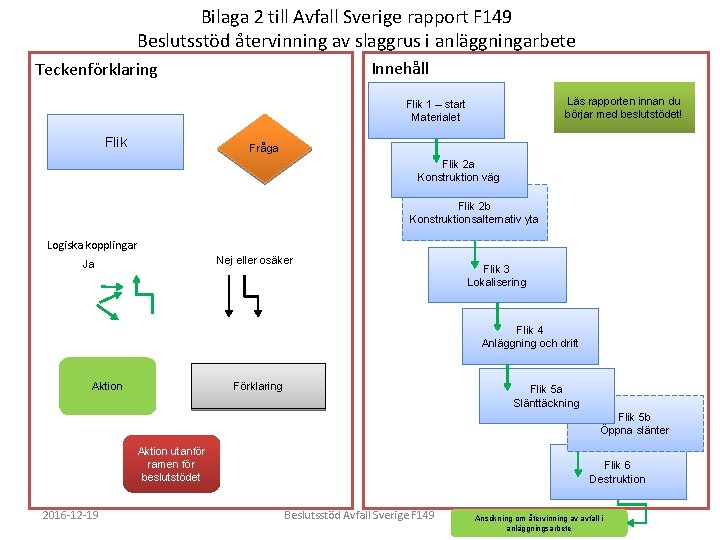

Bilaga 2 till Avfall Sverige rapport F 149 Beslutsstöd återvinning av slaggrus i anläggningarbete Innehåll Teckenförklaring Läs rapporten START innan du börjar med beslutstödet! Flik 1 – start Materialet Flik Fråga Flik 2 a Konstruktion väg Flik 2 b Konstruktionsalternativ yta Logiska kopplingar Nej eller osäker Ja Flik 3 Lokalisering Flik 4 Anläggning och drift Förklaring Aktion Flik 5 a Slänttäckning Flik 5 b Öppna slänter Aktion utanför ramen för beslutstödet 2016 -12 -19 Flik 6 Destruktion Beslutsstöd Avfall Sverige F 149 Ansökning om återvinning av avfall i anläggningsarbete
Flik 1 Start – Materialet Flik 2 a Konstruktion Slaggruset är kvalitetssäkrat 1 a? Ja Nej Provning av slaggrus 1 b 2016 -12 -19 Halter ≤ högsta riktvärden 2? Ja Nej Ja Uppfyller materialet övriga kriterier 3? Nej Genomför platsspecifik riskbedömning Beslutsstöd Avfall Sverige F 149 Ja

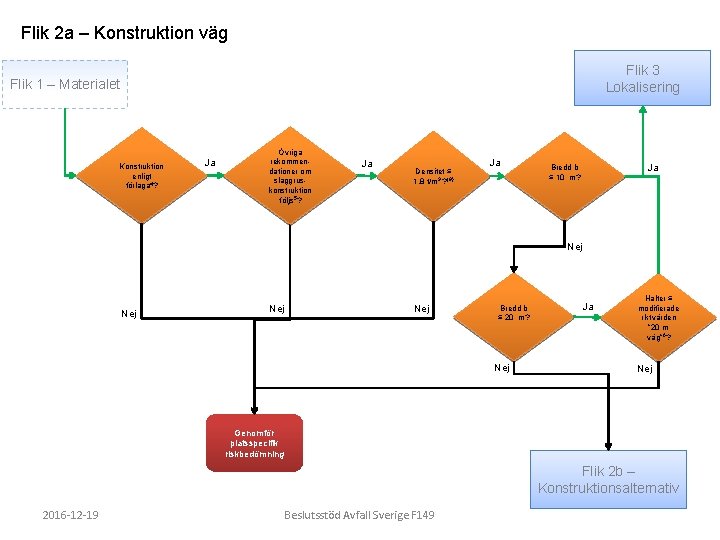

Flik 2 a – Konstruktion väg Flik 3 Lokalisering Flik 1 – Materialet Konstruktion enligt förlaga 4? Ja Övriga rekommendationer om slaggruskonstruktion följs 5? Ja Ja ≤ Densitet 1, 8 t/m 3 ? (8) Ja Ja Bredd b ≤ 10 m? Nej Nej Bredd b ≤ 20 m? Nej Ja Halter ≤ modifierade riktvärden ” 20 m väg” 6? Nej Genomför platsspecifik riskbedömning Flik 2 b – Konstruktionsalternativ 2016 -12 -19 Beslutsstöd Avfall Sverige F 149
Flik 2 b – Konstruktionsalternativ yta Flik 3 Lokalisering Flik 2 a Konstruktion Bredd b mellan 20 m och 300 m? Nej Ja Halter < modifierade riktvärden ”yta” 7? Nej Genomför platsspecifik riskbedömning 2016 -12 -19 Beslutsstöd Avfall Sverige F 149 Ja
Flik 3 – Lokalisering Flik 2 a Konstruktion Ja Avstånd till skyddat grundvatten ≥ 10 m 9 a ? Flik 4 Anläggning och drift Flik 2 b Konstruktionsalternativ Ja Ja Mäktighet grundvatten ≥ 5 m 9 a? Vertikalt avstånd till grundvatten ≥ 0 m 9 a, b ? Ja Konstruktion enligt 2 a? ”Normal” skyddsnivå mark 10 acceptabel? Nej Längd L (längs ytvatten) ≤ 1 km? Ja Ja Flöde ytvatten ≥ 1 Mm 3/år 11? Nej Längd L (längs ytvatten) ≤ 100 m? Nej Nej Ja Nej Genomför platsspecifik riskbedömning Hitta ny plats 2016 -12 -19 Nej Beslutsstöd Avfall Sverige F 149

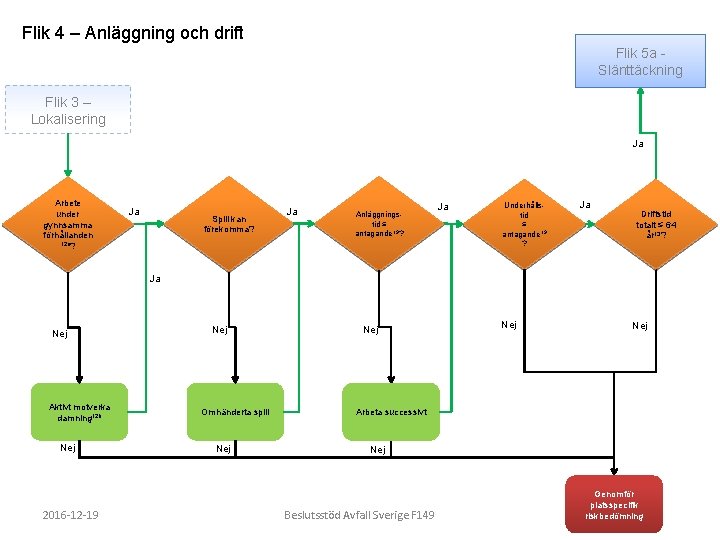

Flik 4 – Anläggning och drift Flik 5 a Slänttäckning Flik 3 – Lokalisering Ja Arbete under gynnsamma förhållanden 12 a? Ja Spill kan förekomma? Ja Anläggningstid ≤ antagande 13? Ja Underhållstid ≤ antagande 13 ? Ja Driftstid totalt ≤ 64 år 13? Ja Nej Aktivt motverka damning 12 b Nej 2016 -12 -19 Nej Omhänderta spill Nej Nej Arbeta successivt Nej Beslutsstöd Avfall Sverige F 149 Genomför platsspecifik riskbedömning

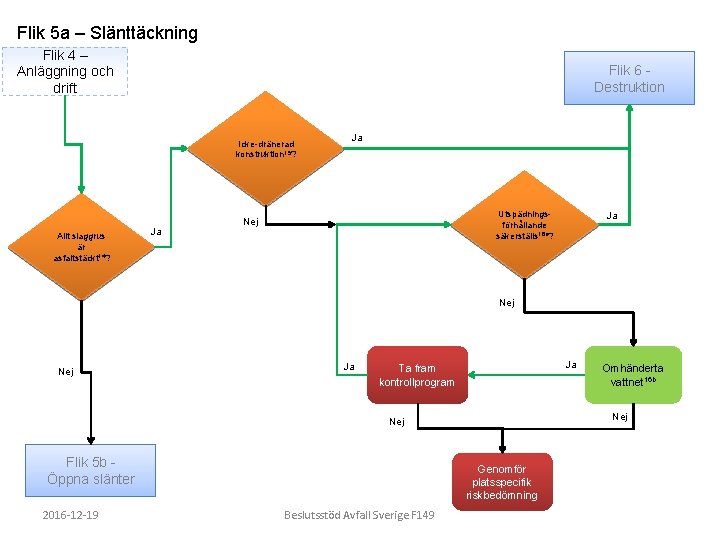

Flik 5 a – Slänttäckning Flik 4 – Anläggning och drift Flik 6 Destruktion Icke-dränerad konstruktion 15? Allt slaggrus är asfaltstäckt 14? Ja Ja Utspädningsförhållande säkerställs 16 a? Nej Ja Ja Ta fram kontrollprogram Nej Flik 5 b Öppna slänter 2016 -12 -19 Genomför platsspecifik riskbedömning Beslutsstöd Avfall Sverige F 149 Omhänderta vattnet 16 b

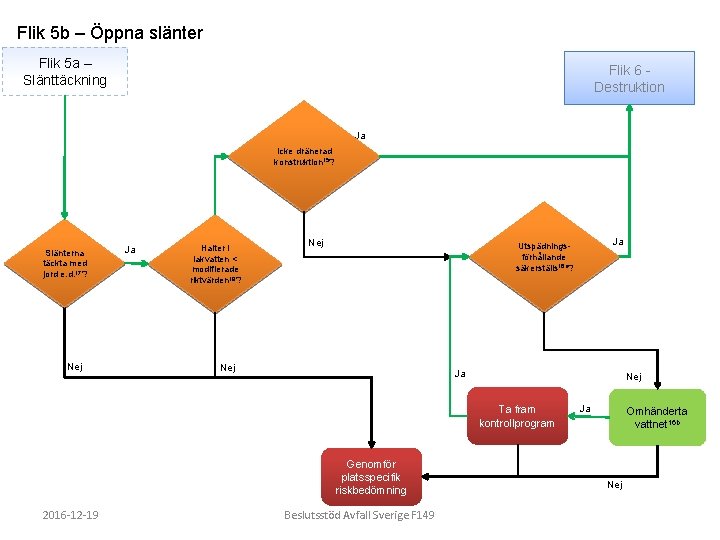

Flik 5 b – Öppna slänter Flik 5 a – Slänttäckning Flik 6 Destruktion Ja Icke dränerad konstruktion 15? Slänterna täckta med jord e. d. 17? Nej Ja Halter i lakvatten < modifierade riktvärden 18? Nej Ja Nej Ta fram kontrollprogram Genomför platsspecifik riskbedömning 2016 -12 -19 Ja Utspädningsförhållande säkerställs 16 a? Beslutsstöd Avfall Sverige F 149 Ja Omhänderta vattnet 16 b Nej

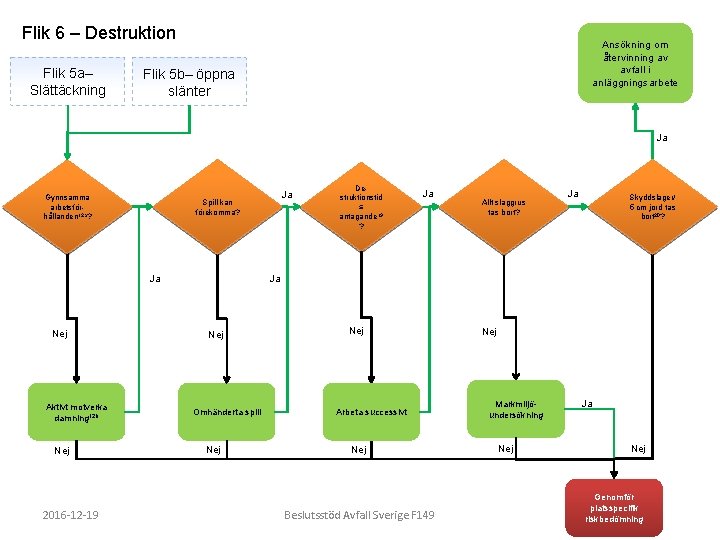

Flik 6 – Destruktion Flik 5 a– Slättäckning Ansökning om återvinning av avfall i anläggningsarbete Flik 5 b– öppna slänter Ja Gynnsamma arbetsförhållanden 12 a? Ja Spill kan förekomma? Aktivt motverka damning 12 b Nej 2016 -12 -19 Destruktionstid ≤ antagande 13 ? Ja Allt slaggrus tas bort? Ja Skyddslager/ 5 cm jord tas bort 20? Ja Ja Nej Omhänderta spill Nej Arbeta successivt Nej Beslutsstöd Avfall Sverige F 149 Nej Markmiljöundersökning Nej Ja Nej Genomför platsspecifik riskbedömning
Flik 6– Destruktion SLUT Ansök om återvinning av avfall i anläggningsarbete se kapitel 8 och 9 i rapporten! 2016 -12 -19 Beslutsstöd Avfall Sverige F 149
Innehåll fotnoter Läs rapporten innan du börjar med beslutstödet! Kontrollera att övriga antaganden i Naturvårdverkets riskbedömningsmodell uppfylls! 2016 -12 -19 Beslutsstöd Avfall Sverige F 149
Flik 1 fotnoter 1 a Helst ska slaggruset vara kvalitetssäkrat, dvs. det finns ett underlag av mätvärden som med acceptabel noggrannhet kan användas för att jämföra halter och utlakning emot. 1 b Provtagningsplan, representativ provtagning, bestämning av relevanta totalhalter och lakbara mängder och halter, beräkning av standardavvikelse/variation och klassificering enligt gällande normer och handledningar 2016 -12 -19 Beslutsstöd Avfall Sverige F 149
Flik 1 fotnoter 2 2 Högsta beräknade riktvärden (för slaggrus i förstärkningslager under asfalt i en 10 m bred väg) Ämne Antimon Riktvärde totalhalt slaggrus (mg/kg) 3000 Riktvärde lakvätska (mg/l) C 0, LS 0, 1 2 Arsenik 150 1 Bly 750 1 Kadmium 43 0, 5 Kobolt 740 1 Koppar 25001 10 Krom tot 10 000 5, 1 Kvicksilver 49 0, 1 Molybden 5400 7, 2 Nickel 10004 2, 1 Vanadin 4700 6, 2 Zink 25001 20 15 0, 01 Benso(a)pyren 1 ojusterat riktvärde är 50 000 mg/kg; 2 ojusterat riktvärde är 33 000 mg/kg; 3 ojusterad 4 2500 2 riktvärde är 22 000 mg/kg; gäller ”lättlösligt”, ojusterat riktvärde är 4800 mg/kg; Naftalen 2016 -12 -19 PAH L 2500 2, 1 PAH M 1000 0, 41 PAH H 100 0, 01 Fluorid - 51 Klorid - 3400 Sulfat - 3400 Beslutsstöd Avfall Sverige F 149
Flik 1 fotnoter 3 Se rapporten (kornstorleksfördelning, lagring mm) 2016 -12 -19 Beslutsstöd Avfall Sverige F 149

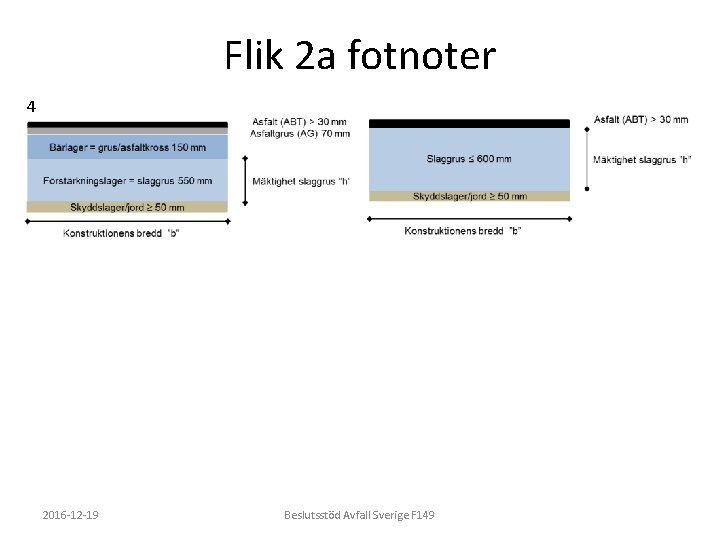

Flik 2 a fotnoter 4 2016 -12 -19 Beslutsstöd Avfall Sverige F 149
Flik 2 a fotnoter 5 SGI: s rekommendationer för konstruktioner med slaggrus (SGI, 2006 b) eller motsvarande. 2016 -12 -19 Beslutsstöd Avfall Sverige F 149
Flik 2 b fotnoter 6 2016 -12 -19 Beslutsstöd Avfall Sverige F 149
Flik 2 b fotnoter 7 2016 -12 -19 Beslutsstöd Avfall Sverige F 149
Flik 2 b fotnoter 8 Vanligtvis ligger slaggruset densitet inte högre, men är beroende av innehåll, kornstorleksfördelning, maximal skrymdensitet och kompaktering i fält. 2016 -12 -19 Beslutsstöd Avfall Sverige F 149

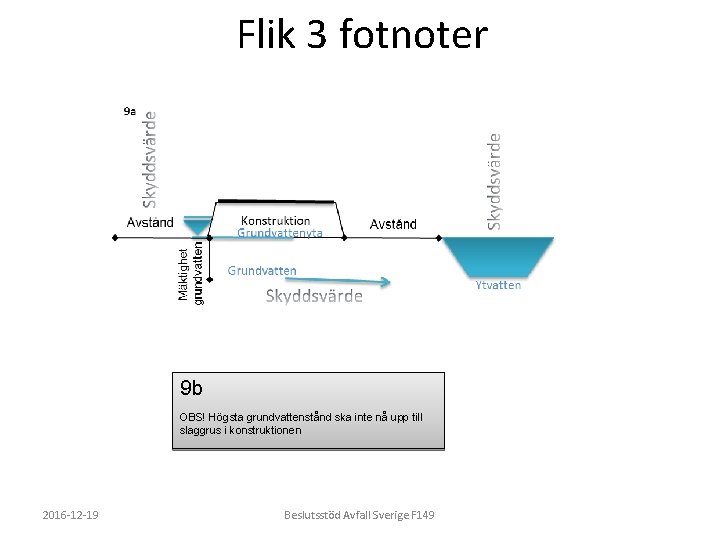

Flik 3 fotnoter 9 b OBS! Högsta grundvattenstånd ska inte nå upp till slaggrus i konstruktionen 2016 -12 -19 Beslutsstöd Avfall Sverige F 149
Flik 3 fotnoter 10 ”normal” markmiljöskyddsnivå innebär att ett tillskott motsvarande Naturvårdsverkets generella riktvärden för mindre känslig markanvändning (MKM) är acceptabelt (bakgrundshalter borträknade), om skyddsnivå ska vara motsvarande känslig markanvändning (KM) istället se bilaga 1 till rapporten. 11 Detta motsvarar ett flöde av ca 31 l/s eller 16% av Svenska vattendrags lågmedelvattenstånd enligt SMHIs flödesstatistik för 2009 (http: //www. smhi. se/klimatdata/hydrologi/vattenforing/forklaring-tillflodesstatistik-1. 8361) 2016 -12 -19 Beslutsstöd Avfall Sverige F 149
Flik 4 12 a Svag vind, hög luftfuktighet 12 b bevattning, omgående täckning med bärlager/asfalt 2016 -12 -19 Beslutsstöd Avfall Sverige F 149
Flik 4 2016 -12 -19 Beslutsstöd Avfall Sverige F 149
Flik 5 a fotnoter 2016 -12 -19 Beslutsstöd Avfall Sverige F 149
Flik 5 a fotnoter 2016 -12 -19 Beslutsstöd Avfall Sverige F 149

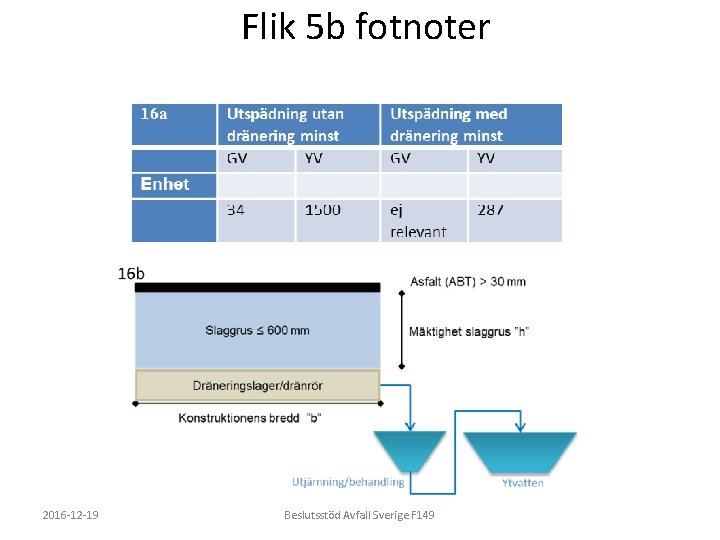

Flik 5 a fotnoter 16 a Enhet Utspädning utan dränering minst GV YV 34 1500 Utspädning med dränering minst GV YV ej 287 relevant 16 b 2016 -12 -19 Beslutsstöd Avfall Sverige F 149
Flik 5 b fotnoter 2016 -12 -19 Beslutsstöd Avfall Sverige F 149
Flik 5 b fotnoter 2016 -12 -19 Beslutsstöd Avfall Sverige F 149
Flik 5 b fotnoter 2016 -12 -19 Beslutsstöd Avfall Sverige F 149
Flik 5 b fotnoter 2016 -12 -19 Beslutsstöd Avfall Sverige F 149
Flik 6 fotnoter 12 a Svag vind, hög luftfuktighet 12 b bevattning, omgående täckning med bärlager/asfalt 2016 -12 -19 Beslutsstöd Avfall Sverige F 149
Flik 6 fotnoter 2016 -12 -19 Beslutsstöd Avfall Sverige F 149
Flik 6 Fotnoter 19 tex genom märkning av slaggrusskiktet, geotextil e. d. 20 Material i skyddslager eller de första 5 cm under slaggruset betraktas som del av konstruktionen (en viss fastläggning av potentiellt miljöstörande ämnen förekommer här) 2016 -12 -19 Beslutsstöd Avfall Sverige F 149
