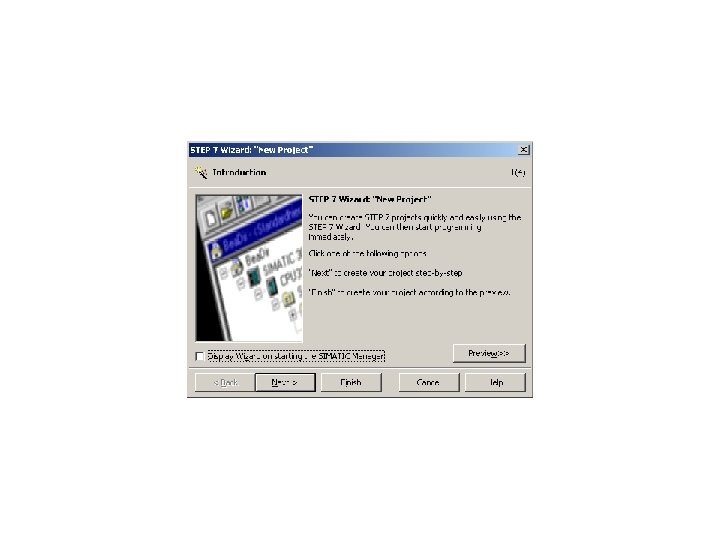

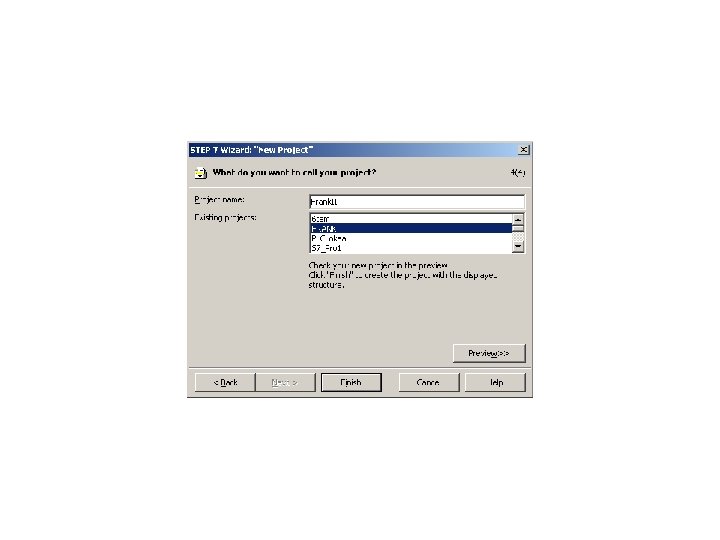

Bij wizard krijgt men het verkeerde type Wissel

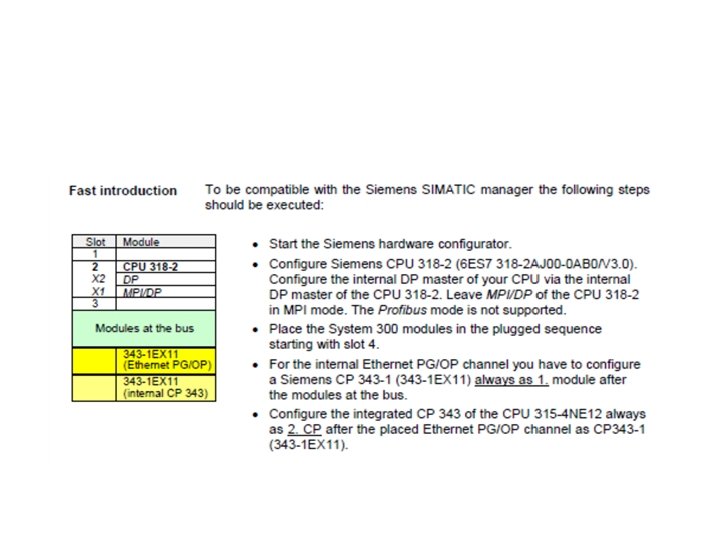

Bij wizard krijgt men het verkeerde type!!! Wissel dit bij hardware achteraf met Siemens 313 C-2 DP 6 ES 7 313 -6 CF 03 -0 AB 0 7 TSB zie volgende slide

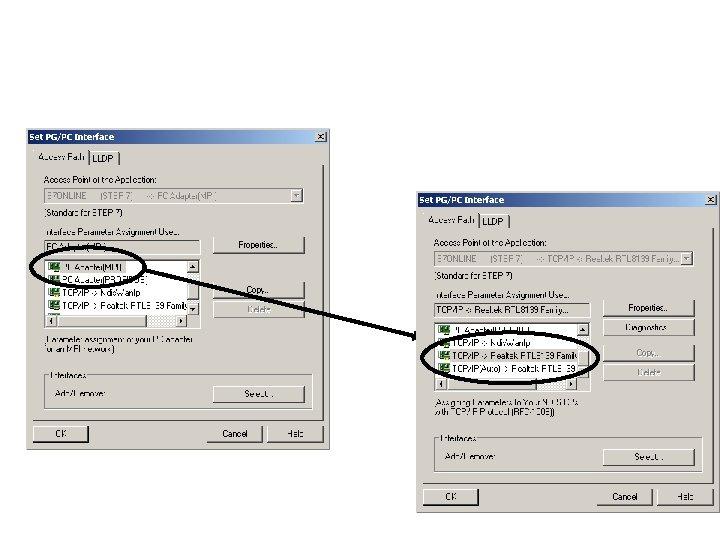

Programmeren via TCPIP en niet via MPI

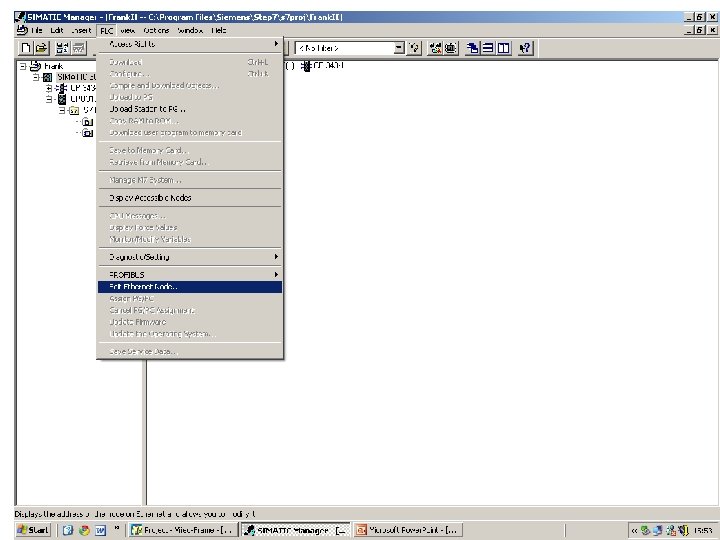

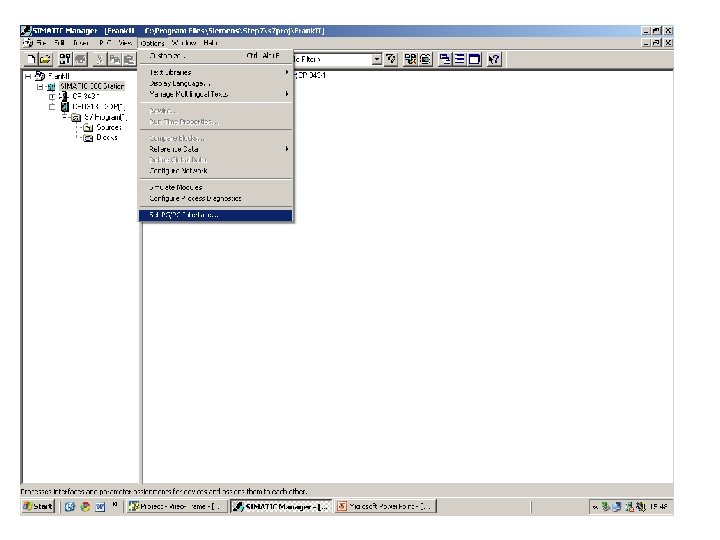

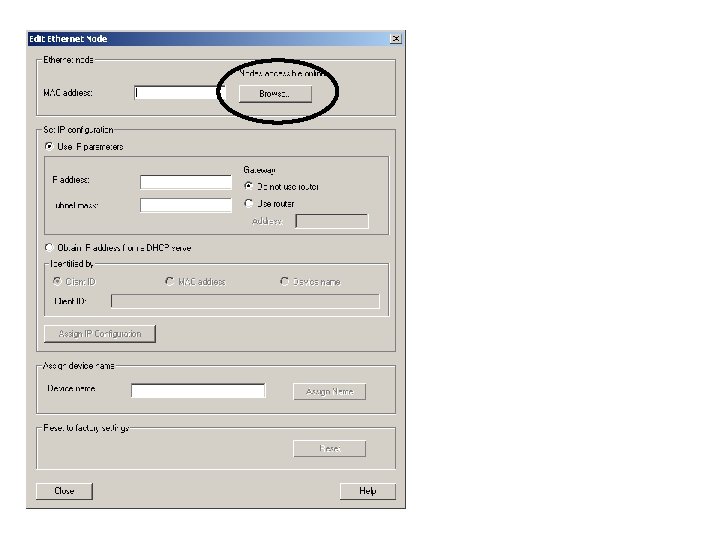

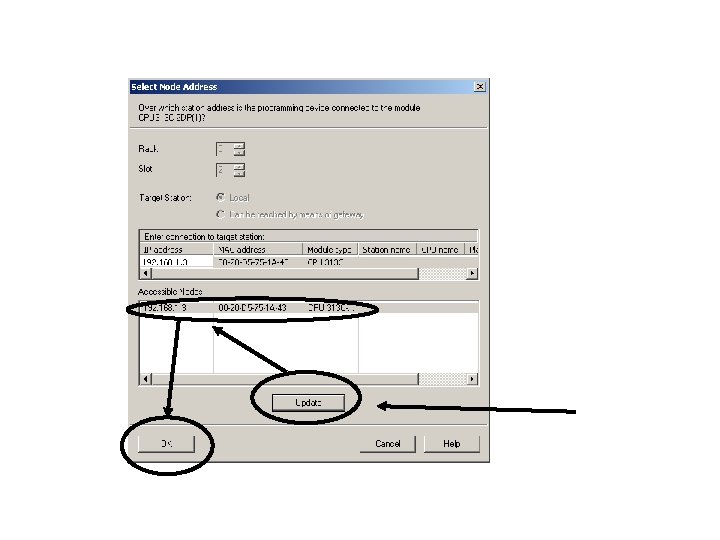

Nu PLC zoeken op het net en ip-adres configureren.

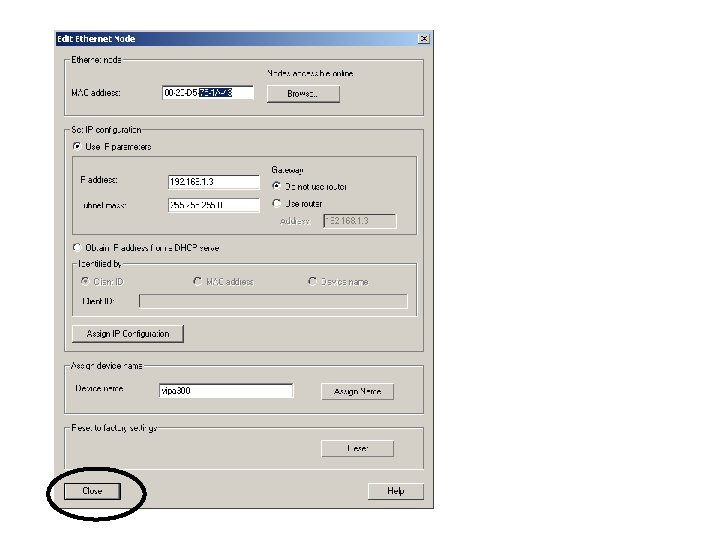

Mac-adres: 00 -20 -D 5 -75 -1 A-43 ! MAC-adres in 7 TSB is anders!!! IP adres 10. 0. 0. 15 of 10. 0. 0. 51 Subnet: 255. 0. 0. 0
Nu hardware definiëren + bussysteem
Controleer nogmaals uw CPU 6 ES 7 313 -6 CF 030 AB 0
ETHERNET!!!!!

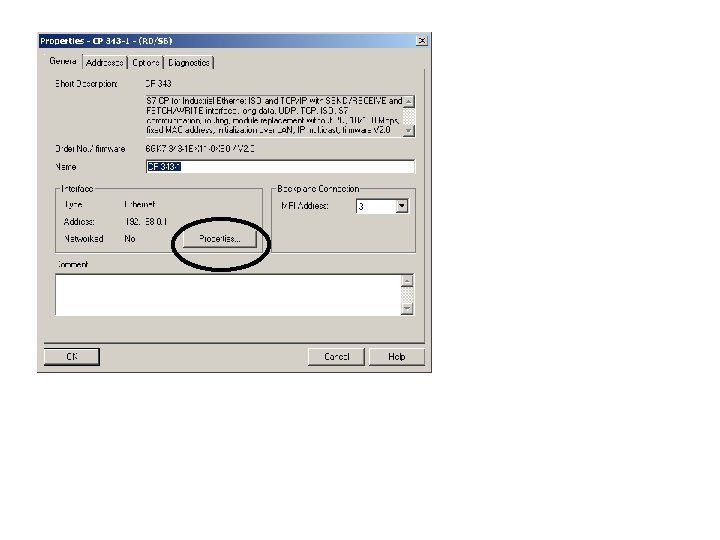

192. 168. 1. 3
Hardware-adressen

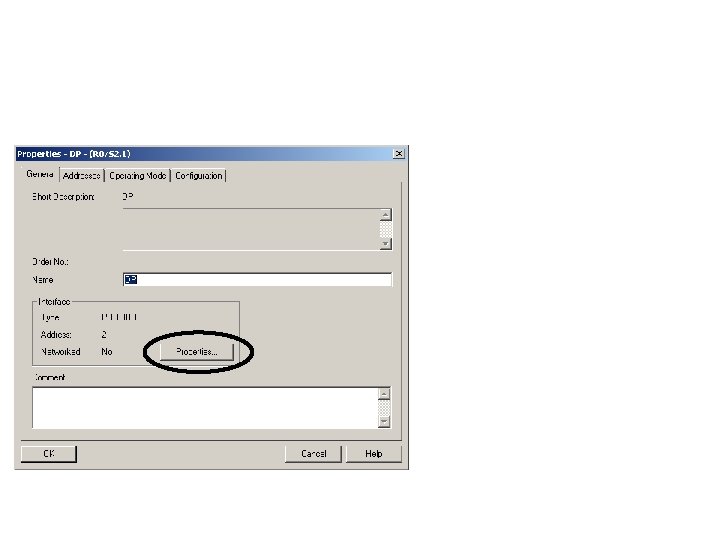

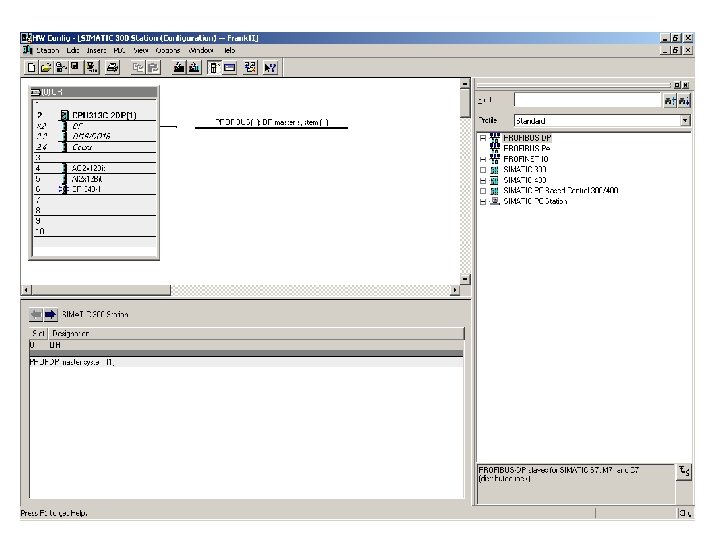

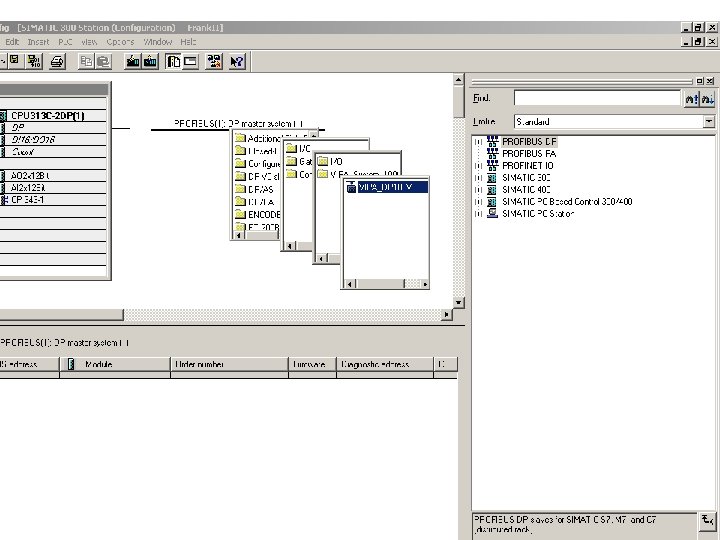

Nu nog profibus toevoegen • Dubbelklik op DP

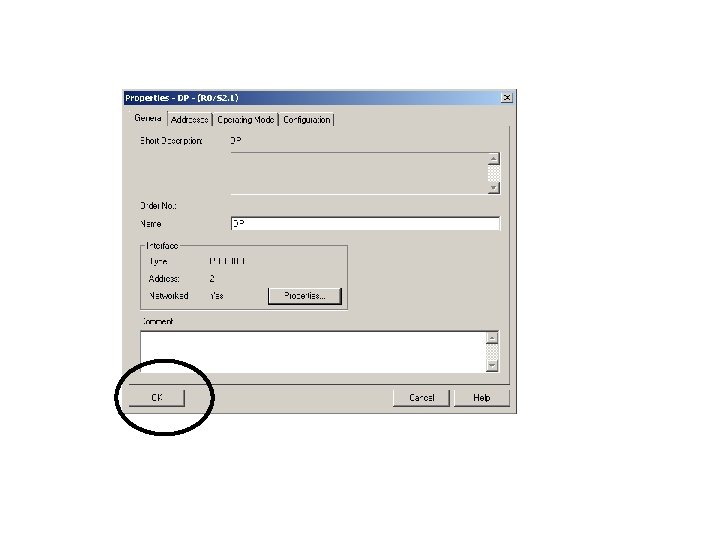

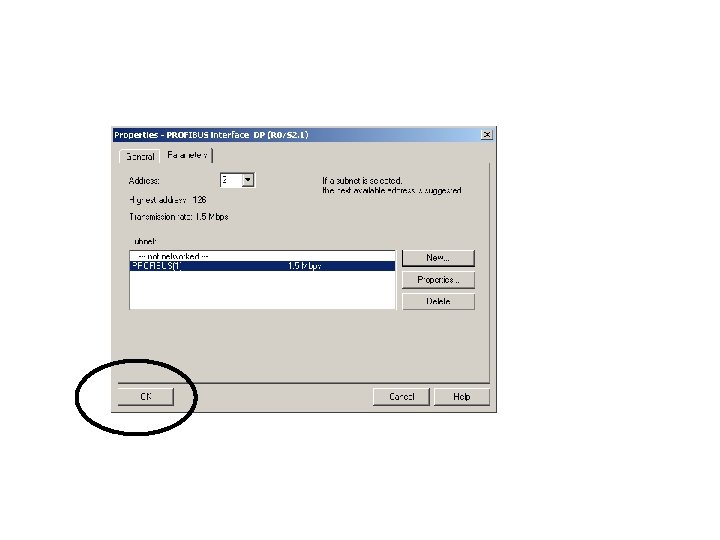

Adres 2 master; netwerk maken

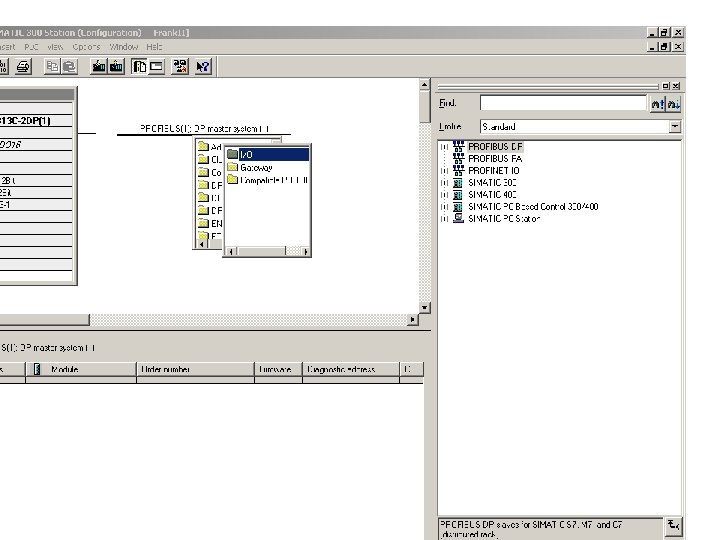

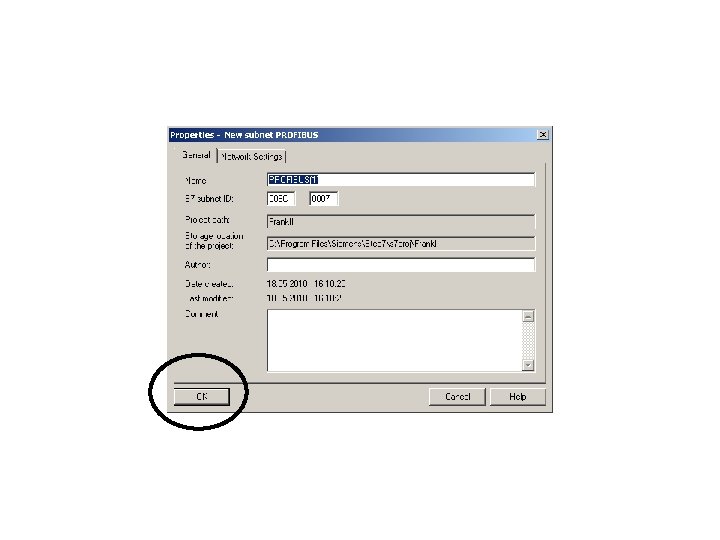

Profibusnetwerk OK; nu slaves

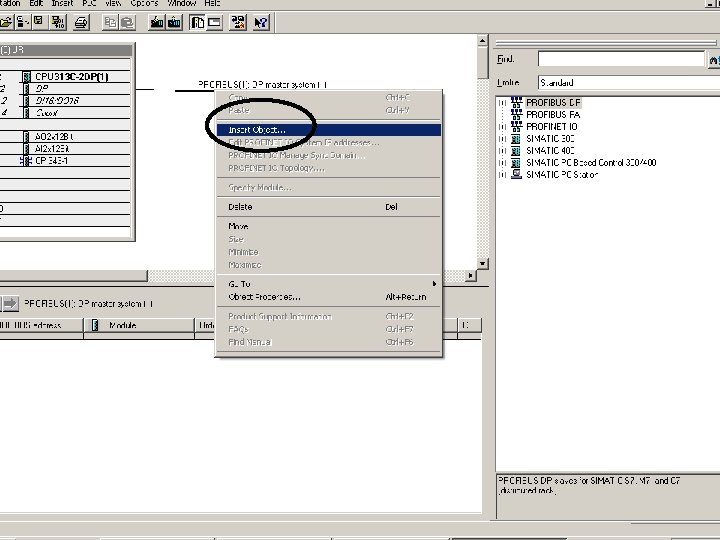

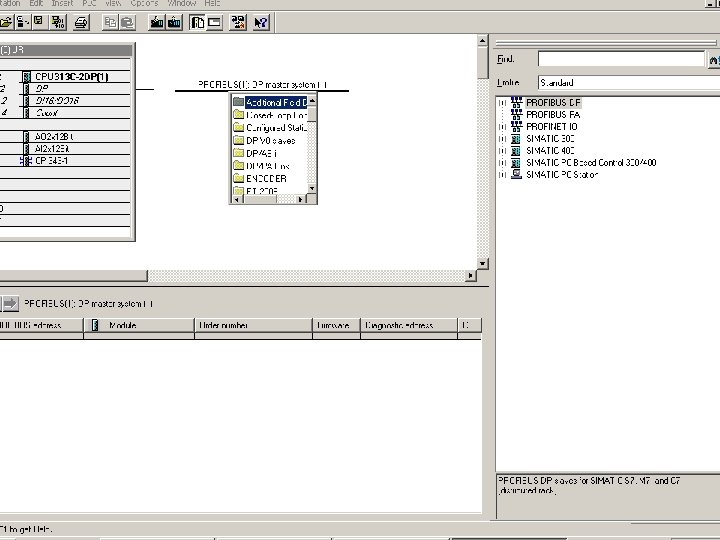

klik rechts op dit netwerk
• Op deze PC staan de GSD-files al geïnstalleerd. • In het andere geval moet u deze downloaden van de leverancier. • Daarna installeren. (zie bijlage)

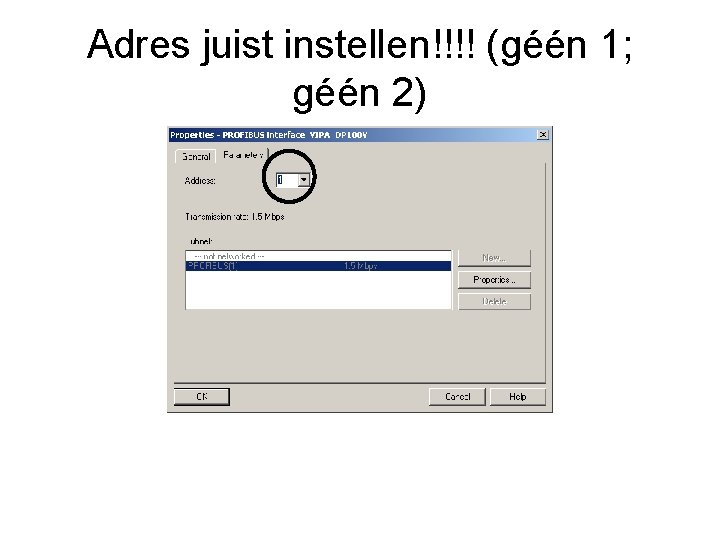

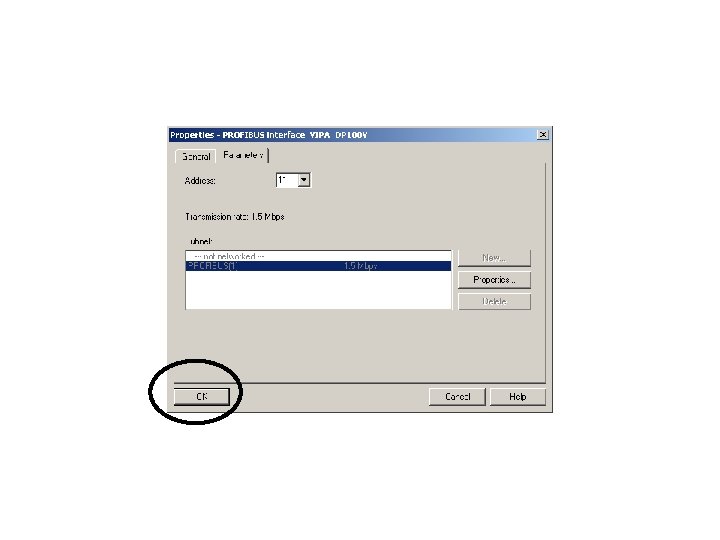

Adres juist instellen!!!! (géén 1; géén 2)

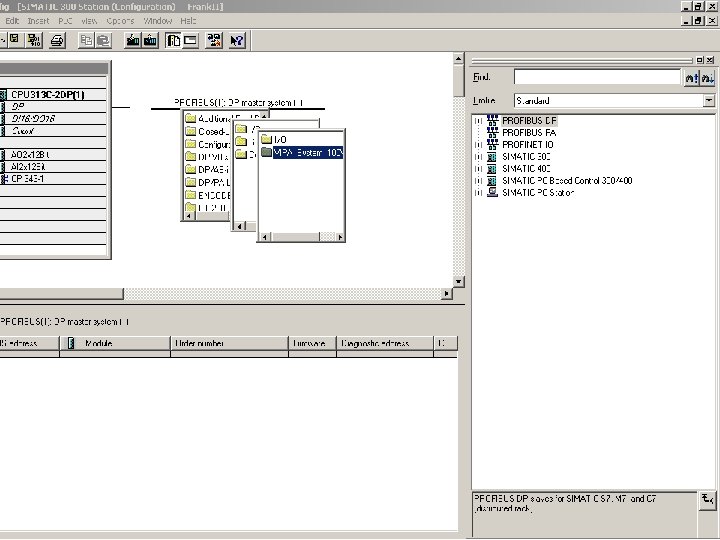

Nu hebben we de profibusslaveadres gedefinieerd; maar nog niet zijn hardware. 153 -6 PH 00

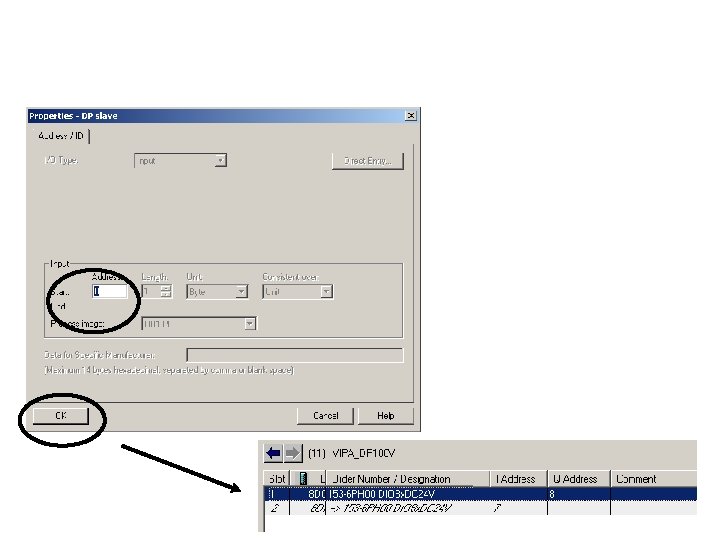

Registerlocatie toekennen!!! Voor zowel Inputs als outputs
Hardware is nu klaar • Men kan meerdere slaves toevoegen. • Per segment 32 slaves; max. 125 dlnmrs/netwerk • Meerdere masters mogelijk (token ring)

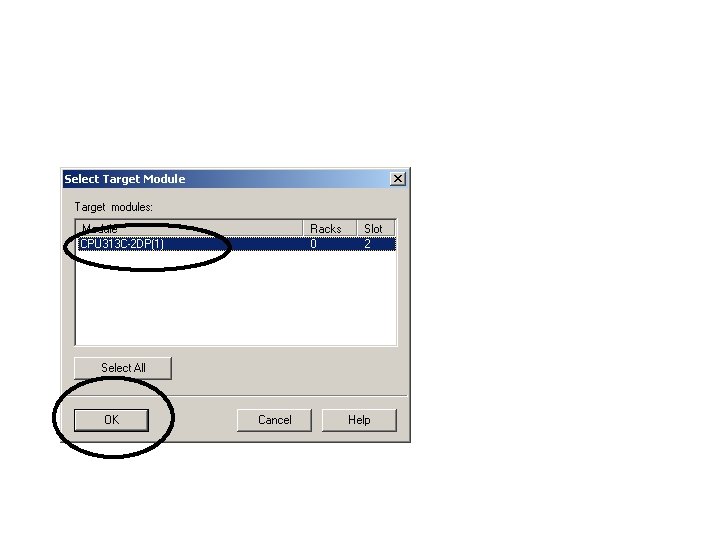

Downloaden hardware
• Als uw plc werkt in run mode komt volgende bericht:
Oef, hardware is klaar… • NU POGRAMMEREN!!!!

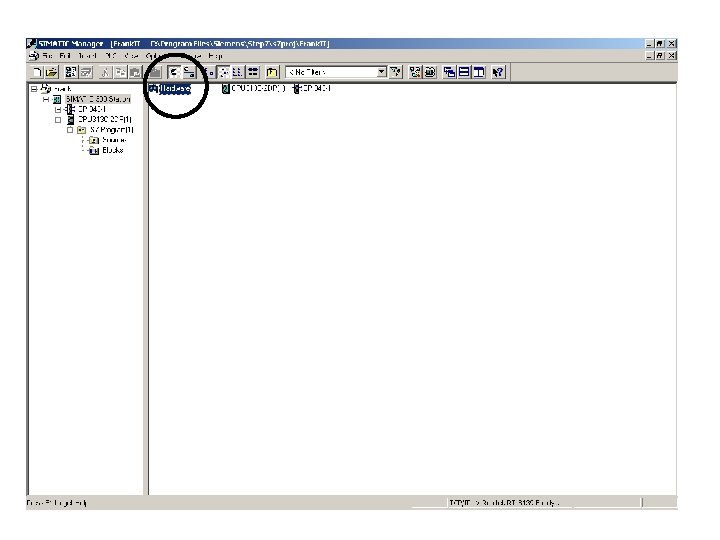

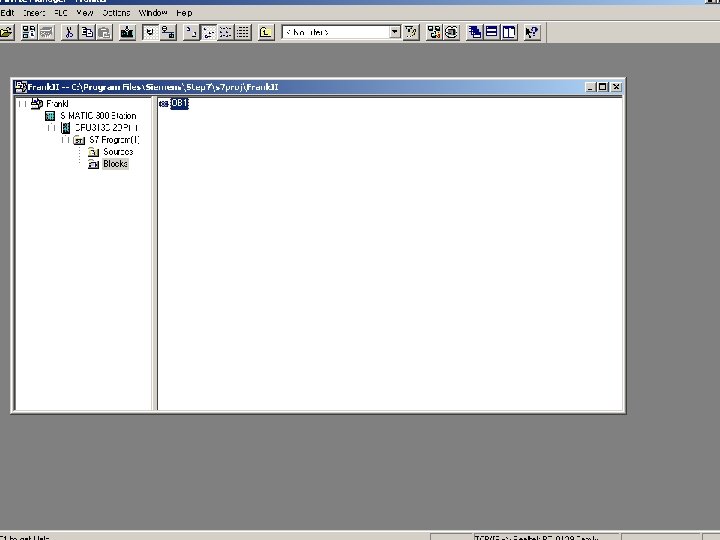

FC 1 toevoegen
