Bienvenue une prsentation sur DALI Digital Addressable Lighting
Bienvenue à une présentation sur DALI © Digital Addressable Lighting Interface D WAGO Kontakttechnik Gmb. H, Hansastraße 27, D - 32423 Minden Slide 1 Status 06/2004
© WAGO Kontakttechnik Gmb. H, Hansastraße 27, D - 32423 Minden Slide 2 Status 06/2004
Le monde DALI est la définition de l'interface numérique standardisée pour les ballasts électroniques. La norme DALI, couvrant tous les constructeurs, est fixée par la norme pour ballasts électroniques CEI 60929. L'association DALI AG Digital Addressable Lighting Interface Activity Group se charge de promouvoir cette nouvelle technologie et de coordonner les activités des différents constructeurs. © WAGO Kontakttechnik Gmb. H, Hansastraße 27, D - 32423 Minden Slide 3 Status 06/2004
Membres de l'association DALI AG (au 01. 04. 2004) © WAGO Kontakttechnik Gmb. H, Hansastraße 27, D - 32423 Minden Slide 4 Status 06/2004
Focus sur la technologie de la lumière Par le passé, les ballasts avec gradation étaient contrôlés par des interfaces 1 -10 V. DSI (Digital Serial Interface) est un développement propriétaire de la société TRIDONIC. ATCO. DALI (Digital Addressable Lighting Interface) est une évolution de DSI. L'initiative du développement a émané de fabriquants de ballasts reconnus, et a été consolidée par l'association DALI AG. L'objectif : conception d’une technologie simple et économique, répondant aux contraintes de la gestion d'éclairage. Les bus de terrain tels que EIB, Lon. Works et BACNET, n’offrent pas une solution optimale. © WAGO Kontakttechnik Gmb. H, Hansastraße 27, D - 32423 Minden Slide 7 Status 06/2004
Caractéristiques de DALI La norme DALI garantie l'interchangeabilité des produits de différents constructeurs. La communication et l'installation sont simplifiées autant que possible. Les produits de différents constructeurs (ex : OSRAM, Philips) sont disponibles sur le marché depuis 2001. DALI est supporté par des constructeurs de ballasts reconnus. Données techniques : Transmission série, 16 bits Débit 1. 2 k. Bit/s Longueur des câbles, jusqu'à 300 m Topologie libre © WAGO Kontakttechnik Gmb. H, Hansastraße 27, D - 32423 Minden Slide 8 Status 06/2004

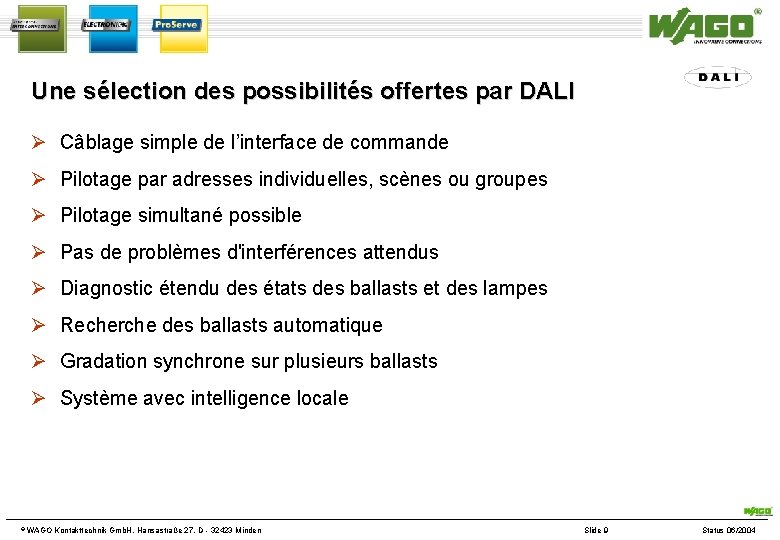

Une sélection des possibilités offertes par DALI Câblage simple de l’interface de commande Pilotage par adresses individuelles, scènes ou groupes Pilotage simultané possible Pas de problèmes d'interférences attendus Diagnostic étendu des états des ballasts et des lampes Recherche des ballasts automatique Gradation synchrone sur plusieurs ballasts Système avec intelligence locale © WAGO Kontakttechnik Gmb. H, Hansastraße 27, D - 32423 Minden Slide 9 Status 06/2004
Paramètres DALI Défini pour jusqu'à 64 ballasts individuels (adresses individuelles) pouvant être intégrés dans 16 groupes (adresses de groupe) avec jusqu'à 16 scènes (niveaux de lumière par scènes) Conçu pour l'intelligence locale avec : Des adresses individuelles Appartenance à des groupes Des niveaux de lumière prédéfinis dans des scènes Vitesse de gradation Niveau de lumière prédéfini en cas de rupture de liaison avec le bus Niveau de lumière prédéfini à la mise sous tension © WAGO Kontakttechnik Gmb. H, Hansastraße 27, D - 32423 Minden Slide 10 Status 06/2004
Topologie du réseau L’architecture du réseau DALI permet à la fois des topologies de type bus et étoile. La combinaison de différentes topologies de réseaux est possible. Les réseaux existants peuvent être étendus sans difficulté © WAGO Kontakttechnik Gmb. H, Hansastraße 27, D - 32423 Minden Slide 11 Status 06/2004
Support de transmission Des câbles spécifiques ne sont pas nécessaires grâce au faible débit de transmission. Tout câble standard peut être utilisé. La section minimale des câbles à utiliser est dépendante de la longueur du réseau : Long. du câble © Section minimale jusqu'à 100 mètres 0. 50 mm² jusqu'à 150 mètres 0. 75 mm² au delà de 150 mètres 1. 50 mm² WAGO Kontakttechnik Gmb. H, Hansastraße 27, D - 32423 Minden Slide 12 Status 06/2004
Composants La norme DALI, qui couvre tous les constructeurs, garantit l'interchangeabilité et l'interopérabilité des équipements de différents fabricants. Cette nouvelle norme n'est pas seulement une interface numérique alternative à la technologie 1 -10 V, mais va progressivement remplacer celle-ci grâce à ses avantages. DALI est adapté pour la gestion de bâtiments complexes, à la fois d'un point de vue coût et fonctionnalités. Des passerelles peuvent combiner des équipements DALI avec un système 'automatisation du bâtiment existant, permettant ainsi non seulement un fonctionnement autonome, mais également communiquant avec d’autres systèmes ex: CVC, TGBT, etc. © WAGO Kontakttechnik Gmb. H, Hansastraße 27, D - 32423 Minden Slide 13 Status 06/2004
DALI version non communicante Version la plus simple Pas de communication avec le système de gestion du bâtiment © WAGO Kontakttechnik Gmb. H, Hansastraße 27, D - 32423 Minden Slide 14 Status 06/2004
DALI version communicante Zone de gestion du bâtiment Zone DALI Connexion à la GTB Contrôleur DALI Connexion au système de gestion du bâtiment Unité de contrôle © WAGO Kontakttechnik Gmb. H, Hansastraße 27, D - 32423 Minden Capteur de Les informations luminosité Téléimportantes sont et/ou commande échangées de présence Slide 15 Status 06/2004
DALI version communicante WAGO-I/O-SYSTEM 750 Zone de gestion du bâtiment Zone DALI Noeud WAGO comme passerelle intelligente Gestion du bâtiment Multicapteurs Unité de contrôle Télécommande © WAGO Kontakttechnik Gmb. H, Hansastraße 27, D - 32423 Minden Le système de GTB Les signaux d'état peut communiquer peuvent être gérés par directement avec les le système de GTB équipements DALI Slide 16 Status 06/2004
DALI dans l'automatisation du bâtiment Protocole standard Ex : Ethernet TCP/IP ou LONWORKS WAGO I/O-System 750 Système de GTB Autres sous sections Stores © Chauffage, ventilation, air conditionné WAGO Kontakttechnik Gmb. H, Hansastraße 27, D - 32423 Minden . . . Gestion conventionnelle de la lumière Slide 17 Status 06/2004
Logiciels Les constructeurs d'équipements fournissent leurs propres outils pour l'adressage et l'affectation logique des équipements dans le réseau. WAGO fournit son propre outil de configuration, pour l’installation et la configuration de ballasts DALI avec le WAGO-I/O-SYSTEM 750. © WAGO Kontakttechnik Gmb. H, Hansastraße 27, D - 32423 Minden Slide 18 Status 06/2004
Position adoptée par WAGO Kontakttechnik Gmb. H Les principaux constructeurs de ballasts s'accordent à dire que les ballasts électroniques DALI vont remplacer les ballasts électroniques conventionnels (1 -10 V) dans les 3 années à venir. WAGO partage cet avis et propose les produits appropriés sur le marché. Ils incluent à la fois des composants matériels et logiciels. © WAGO Kontakttechnik Gmb. H, Hansastraße 27, D - 32423 Minden Slide 19 Status 06/2004
Borne DALI maître 750 -641 Au pas de 12 mm Alimentation externe (convertisseur DC/DC 288 -895) © WAGO Kontakttechnik Gmb. H, Hansastraße 27, D - 32423 Minden Slide 20 Status 06/2004

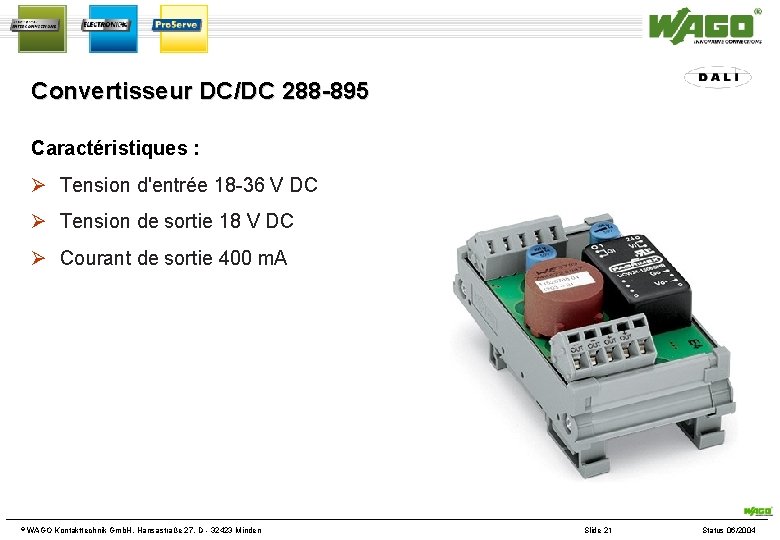

Convertisseur DC/DC 288 -895 Caractéristiques : Tension d'entrée 18 -36 V DC Tension de sortie 18 V DC Courant de sortie 400 m. A © WAGO Kontakttechnik Gmb. H, Hansastraße 27, D - 32423 Minden Slide 21 Status 06/2004
Programmation de DALI Blocs fonctionnels pour transmettre toute commande DALI master, Dali job list Blocs fonctionnels spécialisés Double commande impulsionnelle/gradation, gradation simple, rappel de scènes, configuration des adresses individuelles, configuration des scènes, configuration des ballasts, recherche automatique des adresses individuelles, diagnostic des équipements Les blocs fonctionnels utilisent soit les commandes DALI directes, soit les commandes étendues. Les fonctions de contrôle par commandes étendues dans la borne, comme la gestion des erreurs ou l'affectation d'adresses, requièrent plusieurs commandes DALI directes ou doivent être exécutées dans une période définie. © WAGO Kontakttechnik Gmb. H, Hansastraße 27, D - 32423 Minden Slide 22 Status 06/2004
Installation et configuration des ballasts DALI Outil indépendant du constructeur de ballast pour l’installation, la configuration et le paramétrage des équipements DALI avec le WAGO-I/O-SYSTEM 750. © WAGO Kontakttechnik Gmb. H, Hansastraße 27, D - 32423 Minden Slide 23 Status 06/2004
Informations complémentaires Liens intéressants sur Internet http: //www. dali-ag. org http: //www. osram. fr DALI Activity Group within the ZVEI Informations sur DALI sur le site web OSRAM Littérature DALI manual, DALI AG Professional association for electric lighting within the ZVEI © WAGO Kontakttechnik Gmb. H, Hansastraße 27, D - 32423 Minden Slide 24 Status 06/2004
Merci pour votre attention ! © WAGO Kontakttechnik Gmb. H, Hansastraße 27, D - 32423 Minden Slide 25 Status 06/2004
