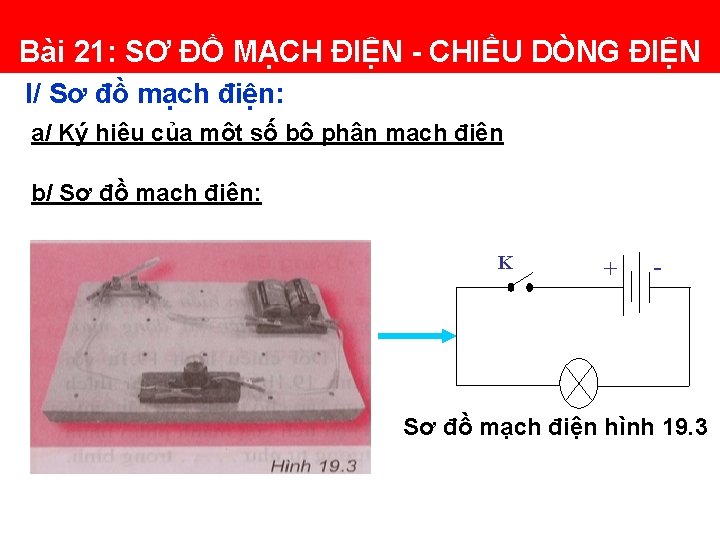

Bài 21: SƠ ĐỒ MẠCH ĐIỆN - CHIỀU DÒNG ĐIỆN I/ Sơ đồ mạch điện: (Mạch điện hình 19. 3/sgk)

Bài 21: SƠ ĐỒ MẠCH ĐIỆN - CHIỀU DÒNG ĐIỆN I/ Sơ đồ mạch điện: Trong thực tế với những mạch điện phức tạp như mạch điện trong gia đình, mạch điện trong xe máy, ôtô, …Các thợ điện căn cứ vào đâu để có thể mắc các mạch điện đúng như yêu cần có?

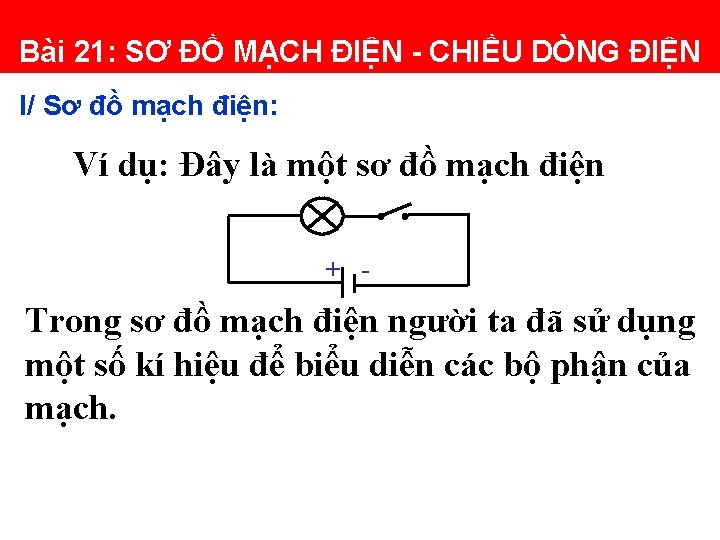

Bài 21: SƠ ĐỒ MẠCH ĐIỆN - CHIỀU DÒNG ĐIỆN I/ Sơ đồ mạch điện: a/ Ký hiệu của một số bộ phận mạch điện Nguồn điện (pin, ắcquy) + _ Hai nguồn điện mắc nối tiếp (bộ pin, ắcquy) + _ Công tắc (cái đóng ngắt) Bóng đèn Dây dẫn Công tắc đóng Công tắc mở

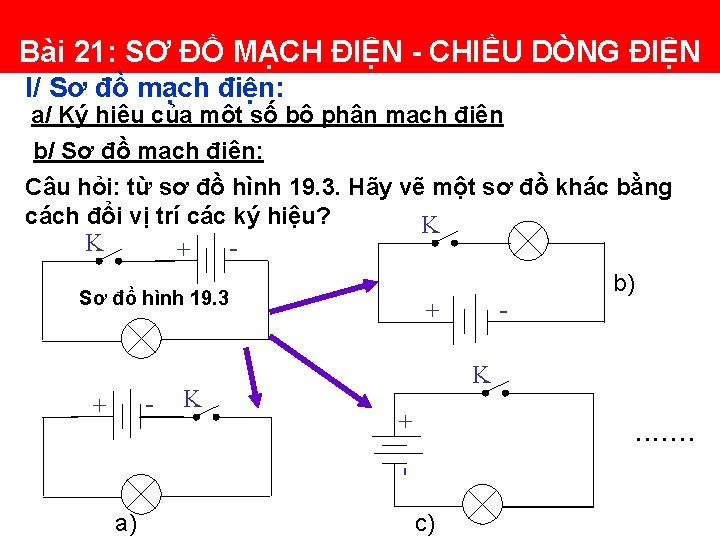

Bài 21: SƠ ĐỒ MẠCH ĐIỆN - CHIỀU DÒNG ĐIỆN I/ Sơ đồ mạch điện: a/ Ký hiệu của một số bộ phận mạch điện Hãy sử dụng những ký hiệu vừa học vẽ lại sơ đồ hình 19. 3

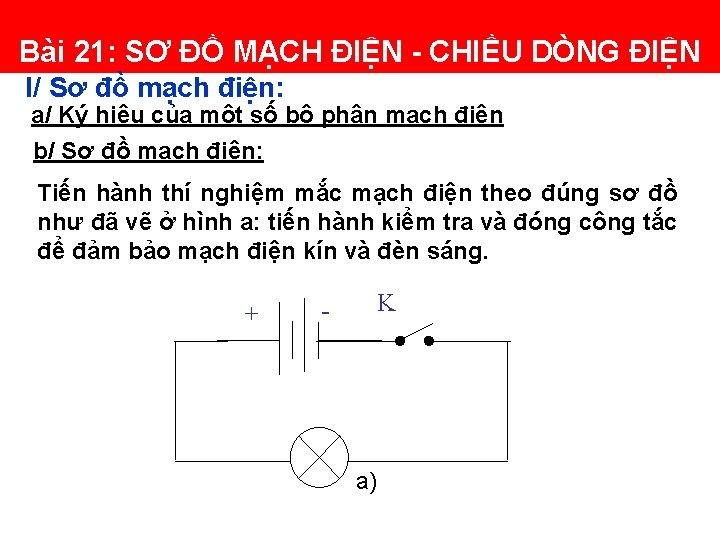

Bài 21: SƠ ĐỒ MẠCH ĐIỆN - CHIỀU DÒNG ĐIỆN I/ Sơ đồ mạch điện: a/ Ký hiệu của một số bộ phận mạch điện b/ Sơ đồ mạch điện: Tiến hành thí nghiệm mắc mạch điện theo đúng sơ đồ như đã vẽ ở hình a: tiến hành kiểm tra và đóng công tắc để đảm bảo mạch điện kín và đèn sáng. + - K a)

Bài 21: SƠ ĐỒ MẠCH ĐIỆN - CHIỀU DÒNG ĐIỆN I/ Sơ đồ mạch điện: a/ Ký hiệu của một số bộ phận mạch điện b/ Sơ đồ mạch điện: II/ Chiều dòng điện: *Quy ước về chiều dòng điện: -Chiều dòng điện là chiều từ cực dương qua dây dẫn và các dụng cụ điện tới cực âm của nguồn điện. + - -Dòng điện cung cấp bởi ắc quy hay pin có chiều không đổi gọi là dòng điện một chiều.

C 4 So saùnh chieàu cuûa doøng ñieän vaø chieàu dòch chuyeån cuûa caùc eâlectroân töï do trong kim loaïi Chiều quy ước của dòng điện - - - Chiều dịch chuyển có hướng của êlectrôn tự do - - + - - Chieàu cuûa doøng ñieän vaø chieàu dòch chuyeån cuûa caùc eâlectroân töï do trong kim loaïi ngöôïc chieàu nhau

C 5. Hãy dùng mũi tên như trong sơ đồ mạch điện hình 21. 1 a để biểu diễn chiều dòng điện trong các sơ đồ mạch điện hình 21. 1 b, c, d. K - + + - K b) a) K + - K - + d) c) Hình 21. 1

Bài 21: SƠ ĐỒ MẠCH ĐIỆN - CHIỀU DÒNG ĐIỆN I/ Sơ đồ mạch điện: a/ Ký hiệu của một số bộ phận mạch điện b/ Sơ đồ mạch điện: II/ Chiều dòng điện: III/ Vận dụng: Hãy tìm hiểu cấu tạo và hoạt động của chiếc đèn pin ống tròn vỏ nhựa thường dùng (Hình 21. 2).

a. Nguồn điện của đèn gồm mấy chiếc pin? Ký hiệu nào cho trong “Bảng kí hiệu của một số bộ phận mạch điện” tương ứng với nguồn điện này? Thông thường, cực dương của nguồn điện lắp về phía đầu hay phía cuối của đèn pin? Nguồn điện của pin gồm: 2 pin. Ký hiệu: Thông thường cực dương của nguồn điện được lắp về phía đầu của đèn pin.

Caáu taïo vaø hoaït ñoäng ñeøn pin Coâng taéc Pin Boùng ñeøn voû Göông caàu loõm

b/ Hãy vẽ sơ đồ mạch điện của đền pin và dùng mũi tên ký hiệu chiều dòng điện chạy trong mạch điện khi công tắc đóng công tắc pin - + K bóng đèn - +

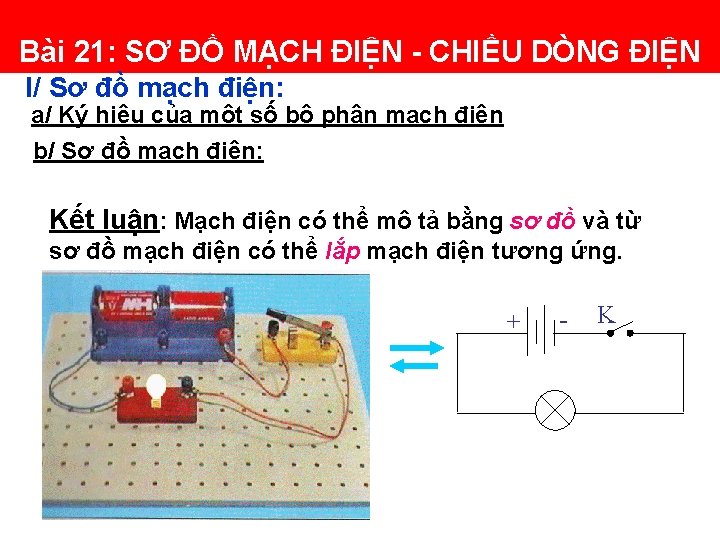

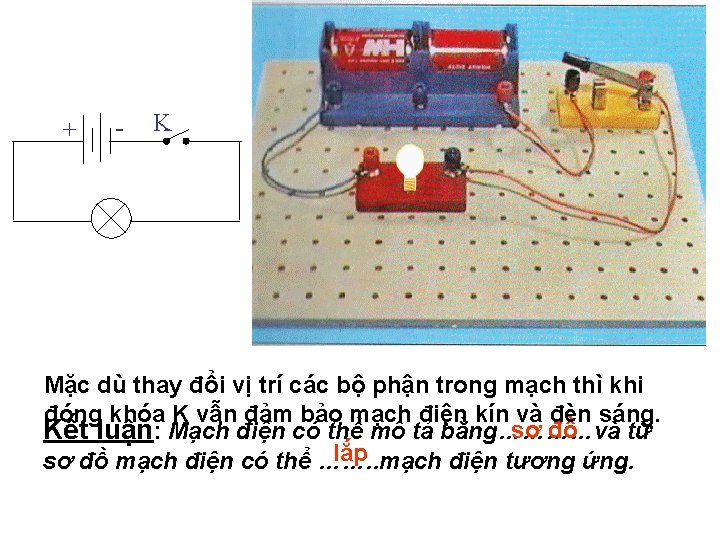

GHI NHỚ: * Mạch điện được mô tả bằng sơ đồ và từ sơ đồ mạch điện có thể lắp mạch điện tương ứng. * Chiều dòng điện là chiều từ cực dương qua dây dẫn và các dụng cụ điện tới cực âm của nguồn điện.

Bài tập: Kẻ đoạn thẳng nối các số 1, 2, …ở cột bên phải với các chữ a, b, …ở cột bên trái trong bảng dưới đây để chỉ ra sự tương ứng giữa mỗi bộ phận mạch điện và kí hiệu sơ đồ của nó. Bóng đèn 1 a Nguồn điện 2 b 3 c 4 d 5 e 6 f Dây dẫn Công tắc đóng Hai nguồn điện mắc liên tiếp Công tắc ngắt

Hướng dẫn về nhà • Nắm vững kiến thức bài học và phần ghi nhớ SGK trang 59. • Làm bài tập 21. 1, 21. 2 SBT. • Đọc phần “Có thể em chưa biết”. • Đọc trước bài 22: Tác dụng nhiệt và tác dụng phát sáng của dòng điện.
