BÀI 2 HÌNH CHIẾU 8
- Nhà thiết kế muốn thể hiện ý tưởng của mình về một vật thể , một chi tiết máy hay một công trình , bằng cách vẽ ra các hình chiếu của nó trên một bản vẽ. Vậy, thế nào là hình chiếu của vật thể? 2
NỘI DUNG BÀI HỌC 1. KHÁI NIỆM VỀ HÌNH CHIẾU 2. CÁC PHÉP CHIẾU 3. CÁC HÌNH CHIẾU VUÔNG GÓC 4. VỊ TRÍ CÁC HÌNH CHIẾU 3
1. KHÁI NIỆM VỀ HÌNH CHIẾU + Mặt phẳng chiếu là mặt phẳng chứa hình chiếu của vật thể + Điểm A trên vật thể có hình là điểm A/. + Tia sáng đi từ nguồn sáng S qua điểm A xuống điểm chiếu A/ gọi là tia chiếu SAA/ + Hình chiếu của vật thể bao gồm tập hợp các điểm chiếu của vật thể trên mặt phẳng chiếu. 2. CÁC PHÉP CHIẾU - Quan sát và xem hình 2. 1 SGK để tìm hiểu thế nào là hình chiếu của 1 vật thể? - Mặt phẳng chiếu là mặt nào? các đường như thế nào tia chiếu? - Hình in trên mặt phẳng bảng là hình chiếu của vật thể, mặt phẳng bảng gọi là mặt phẳng chiếu. - Các tia sáng đi từ nguồn sáng qua các điểm của vật thể xuống mặt phẳng chiếu gọi là các tia chiếu. (Các tia này phân kỳ) 4
+ Phép chiếu xuyên tâm có các tia chiếu phân kỳ xuyên qua vật xuống mặt phẳng chiếu + Phép chiếu song có các tia chiếu song với nhau. + Phép chiếu vuông góc có các tia chiếu vừa song vừa vuông góc với mặt phẳng chiếu. Người ta dùng phép chiếu vuông góc để vẽ các hình chiếu của vật thể trong bản vẽ kĩ thuật. 5
6
7
1. KHÁI NIỆM VỀ HÌNH CHIẾU 2. CÁC PHÉP CHIẾU 3. CÁC HÌNH CHIẾU VUÔNG GÓC a. Các mặt phẳng chiếu b. Các hình chiếu: SGK/9 8

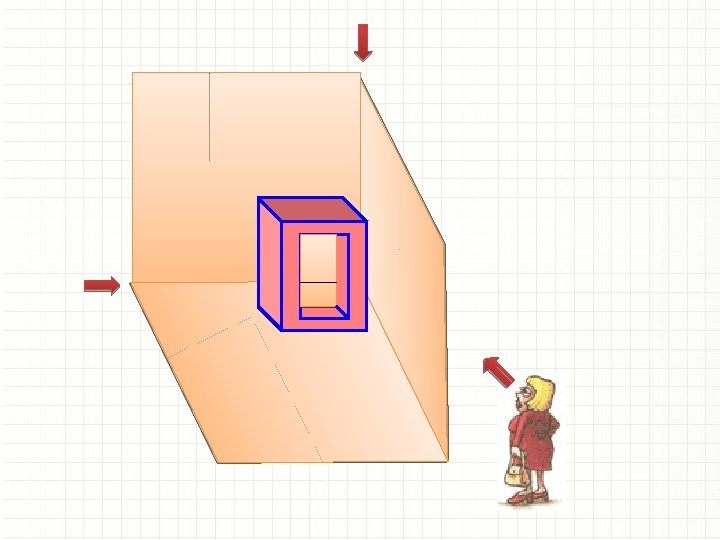

+ Mặt chính diện là mặt phẳng chiếu đứng + Mặt nằm ngang là mặt phẳng chiếu bằng. + Mặt bên phải là mặt phẳng chiếu cạnh. 9

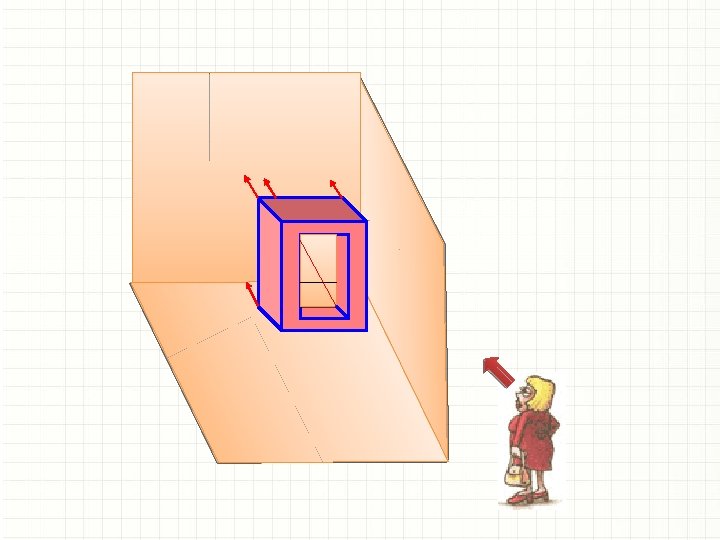

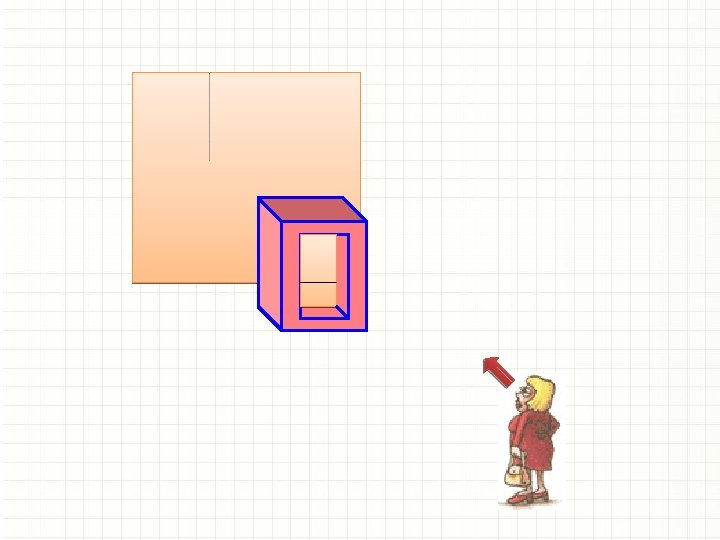

Mặt phẳng chiếu đứng
Mặt phẳng chiếu đứng
Mặt phẳng chiếu đứng Mặt phẳng chiếu bằng
Mặt phẳng chiếu đứng Mặt phẳng chiếu bằng
Mặt phẳng chiếu đứng Mặt phẳng chiếu bằng Mặt phẳng chiếu cạnh
Mặt phẳng chiếu đứng Mặt phẳng chiếu bằng Mặt phẳng chiếu cạnh

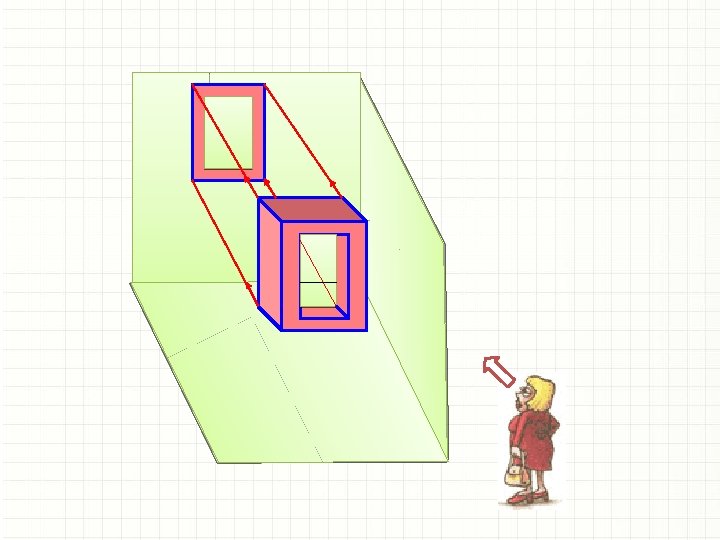

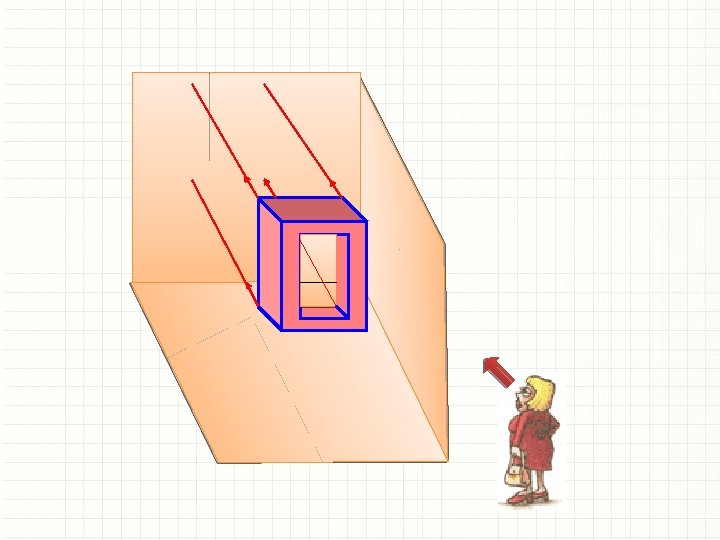

Hình chiếu đứng
Hình chiếu đứng
Hình chiếu đứng
Hình chiếu đứng
Hình chiếu đứng
Hình chiếu đứng Hình chiếu bằng
Hình chiếu đứng Hình chiếu bằng
Hình chiếu đứng Hình chiếu bằng
Hình chiếu đứng Hình chiếu bằng

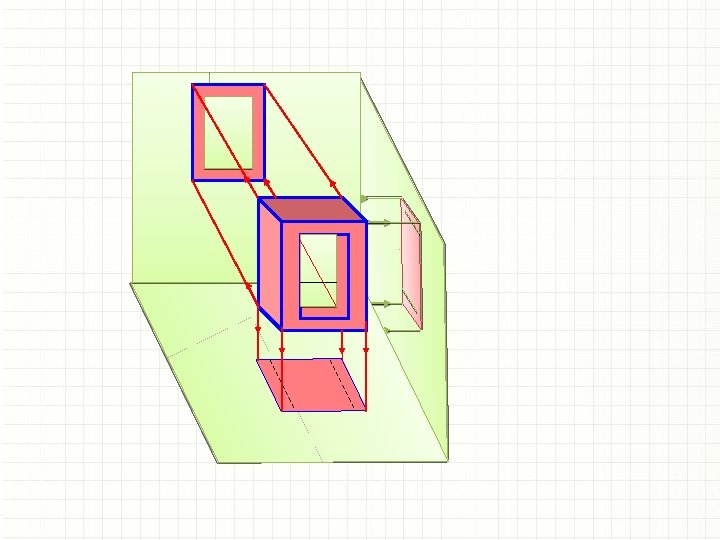

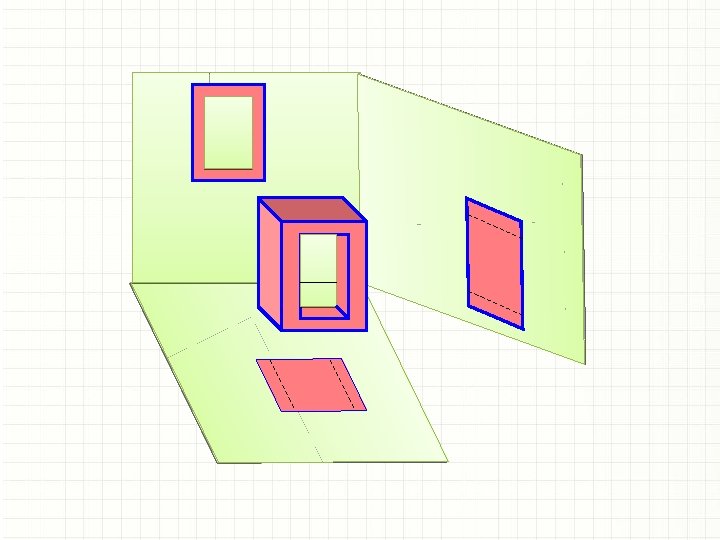

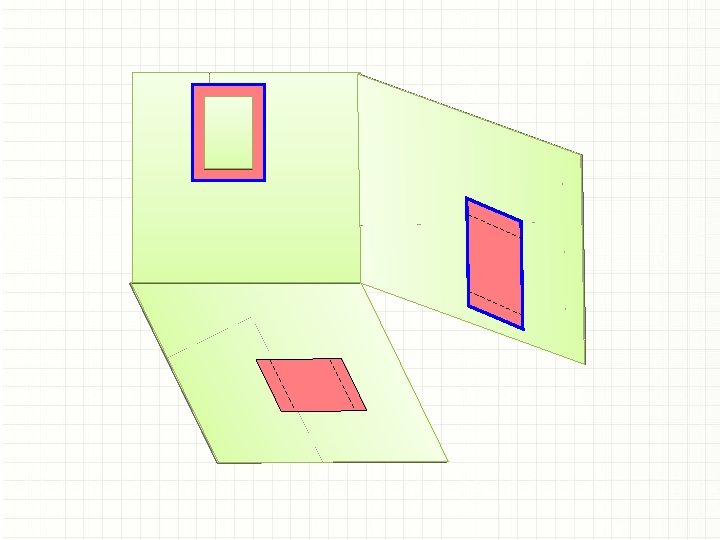

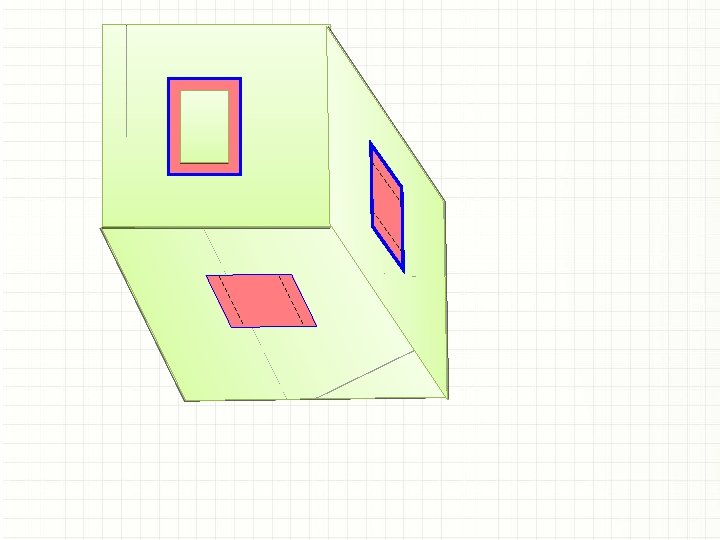

Hình chiếu cạnh Hình chiếu đứng Hình chiếu bằng
Hình chiếu cạnh Hình chiếu đứng Hình chiếu bằng
Hình chiếu cạnh Hình chiếu đứng Hình chiếu bằng
1. KHÁI NIỆM VỀ HÌNH CHIẾU 2. CÁC PHÉP CHIẾU 3. CÁC HÌNH CHIẾU VUÔNG GÓC a. Các mặt phẳng chiếu b. Các hình chiếu: SGK/9 4. VỊ TRÍ CÁC HÌNH CHIẾU 33

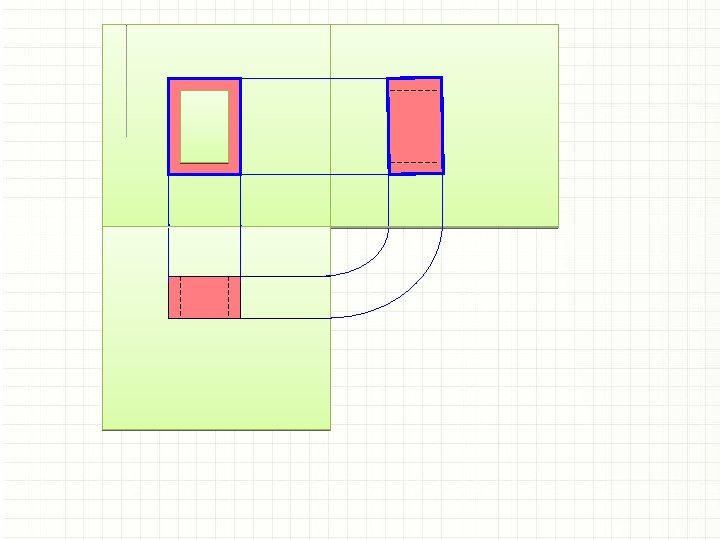

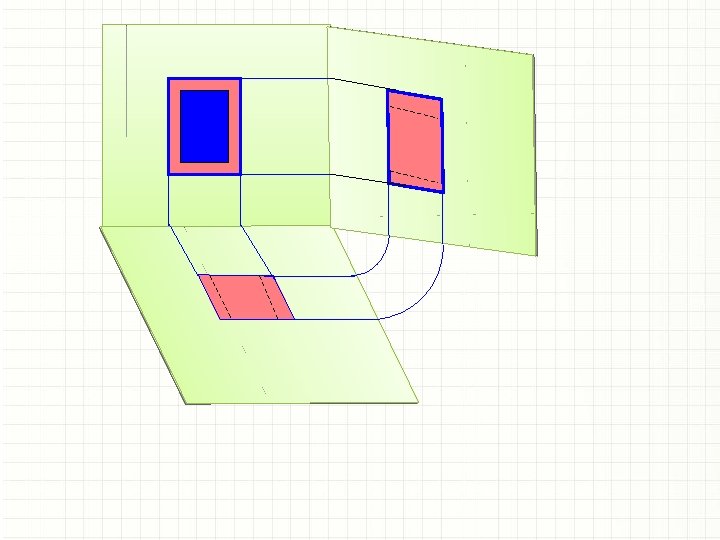

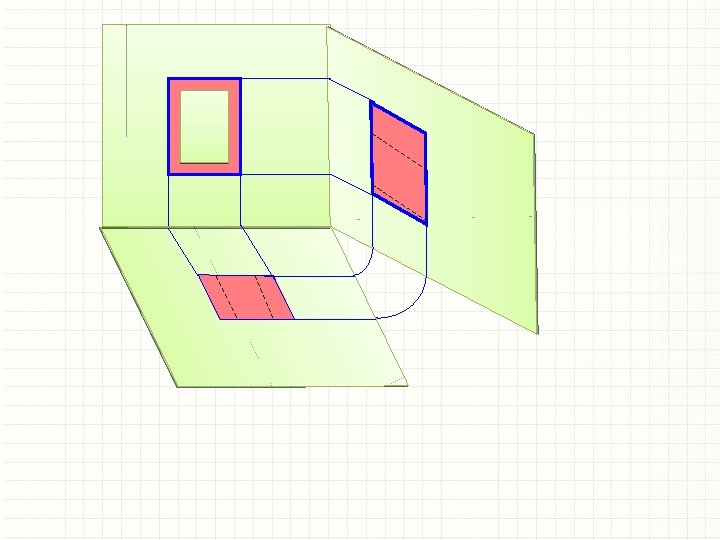

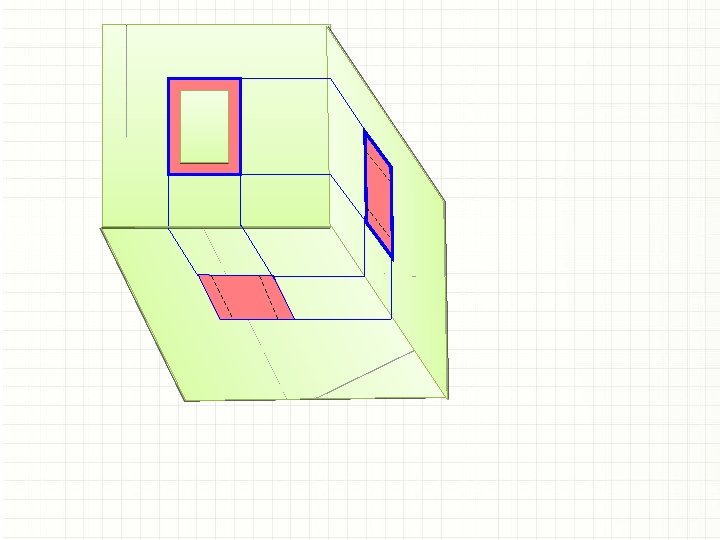

Vị trí các hình chiếu
1. KHÁI NIỆM VỀ HÌNH CHIẾU 2. CÁC PHÉP CHIẾU 3. CÁC HÌNH CHIẾU VUÔNG GÓC a. Các mặt phẳng chiếu b. Các hình chiếu: SGK/9 4. VỊ TRÍ CÁC HÌNH CHIẾU - Hình chiếu bằng ở dưới hình chiếu đứng; - Hình chiếu cạnh ở bên phải hình chiếu đứng; ? Hãy cho biết vị trí các hình chiếu trên bản vẽ? - Cạnh thấy vẽ bằng nét liền đậm; - Cạnh khuất vẽ bằng nét đứt; Đường bao các mp chiếu quy ước không vẽ. 43
