Bezpečnost chemických výrob N 111001 Petr Zámostný místnost: A-72 a tel. : 4222 e-mail: petr. zamostny@vscht. cz

Rizika spojená s hořlavými látkami o o o Povaha procesů hoření a výbuchu Požární charakteristiky látek Prostředky snížení nebezpečí požáru nebo exploze

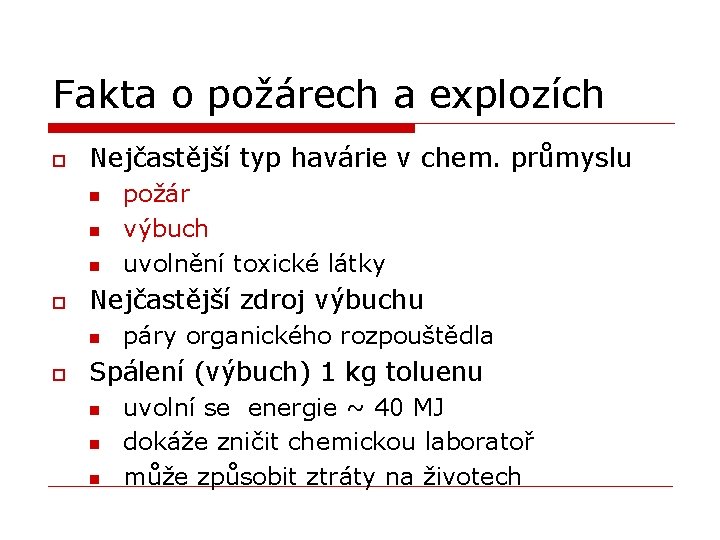

Fakta o požárech a explozích o Nejčastější typ havárie v chem. průmyslu n n n o Nejčastější zdroj výbuchu n o požár výbuch uvolnění toxické látky páry organického rozpouštědla Spálení (výbuch) 1 kg toluenu n n n uvolní se energie ~ 40 MJ dokáže zničit chemickou laboratoř může způsobit ztráty na životech

Hoření „Rychlá, exotermní oxidace za vzniku plamene” Exploze „Hoření s rychlým uvolňováním energie za vzniku tlakové vlny”

Hoření × Exploze o o o Hoření uvolňuje energii relativně pomalu, exploze velmi rychle Hoření může přejít v explozi a naopak Exploze – prudké rozpínání plynů = tlaková vlna n n mechanická exploze způsobená chemickou reakcí

Hoření uhlovodíku Kouř, plameny

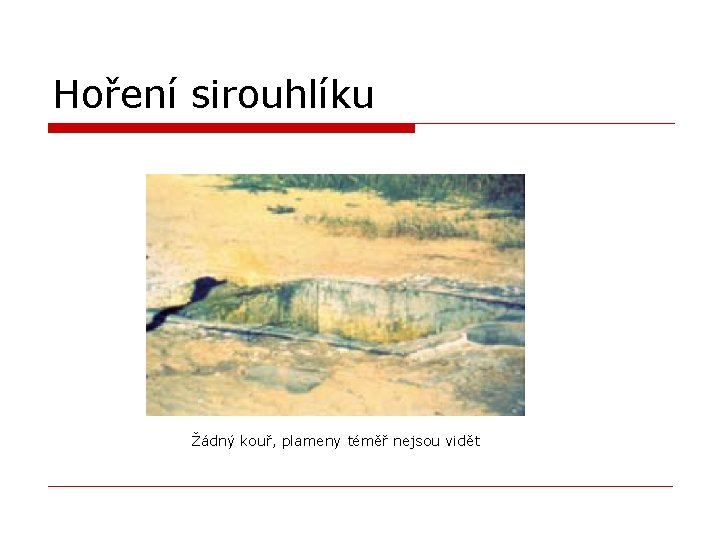

Hoření sirouhlíku Žádný kouř, plameny téměř nejsou vidět

Hoření methanu Typicky hoří v zásobníku

Hoření prachových částic Typicky probíhá vně zásobníku

Hoří Vz du ch o liv (o x id Pa ov a dl o) Požární trojúhelník Iniciační energie

Složky trojúhelníku o Palivo n n o Oxidovadlo n n n o Plyn – O 2, F 2, Cl 2 Kapalina – H 2 O 2, HCl. O 3, HNO 3 Pevná látka – peroxidy, KCl. O 3 Iniciátory n Teplo, plamen, jiskry, statická elektřina Dostatečné množství/energie n Plyn - acetylen, metan, vodík, LPG Kapalina – benzín, aceton, ether, hexan Pevná látka – plasty, hořlavé prachy

ad do v xi (o h Vz d uc xi d (o h uc Vz d o liv Pa Pa ov ad lo lo ) ) Aplikace trojúhelníku Iniciační energie Zabránění iniciaci = nemůže dojít k hoření Problém: Iniciační zdroje jsou všudypřítomné Robustní prevence hoření = zabránění vzniku hořlavé směsi

Požární charakteristiky látek o Charakteristické teploty n n n o Bod vzplanutí Bod hoření Teplota samovznícení Koncentrační rozmezí n n Meze výbušnosti Limitní koncentrace kyslíku

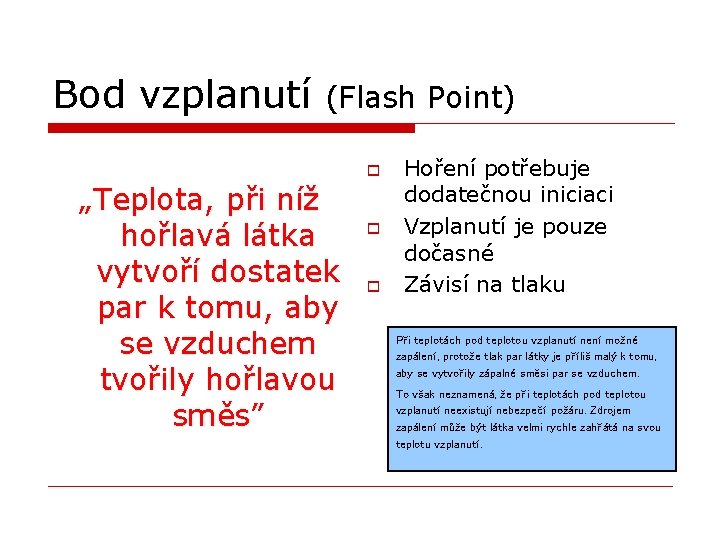

Bod vzplanutí (Flash Point) o „Teplota, při níž hořlavá látka vytvoří dostatek par k tomu, aby se vzduchem tvořily hořlavou směs” o o Hoření potřebuje dodatečnou iniciaci Vzplanutí je pouze dočasné Závisí na tlaku Při teplotách pod teplotou vzplanutí není možné zapálení, protože tlak par látky je příliš malý k tomu, aby se vytvořily zápalné směsi par se vzduchem. To však neznamená, že při teplotách pod teplotou vzplanutí neexistují nebezpečí požáru. Zdrojem zapálení může být látka velmi rychle zahřátá na svou teplotu vzplanutí.

Měření bodu vzplanutí

Měření bodu vzplanutí „uzavřený kelímek“ „otevřený kelímek“

Určení bodu vzplanutí směsí o Experimentálně Z bodů vzplanutí složek n n v bodu vzplanutí směsi je parciální tlak hořlavé složky roven tenzi par čisté složky při jejím bodu vzplanutí je součet poměrů parciálních tlaků hořlavých složek jejich tenzím při jejich bodech vzplanutí roven 1 Tenze par přesnost o Raoultův zákon nebo

Bod hoření (zápalnosti) (Fire Point) o „Teplota, při které páry nad hořlavou látkou po zapálení vytrvale hoří” o o Hoření potřebuje dodatečnou iniciaci Hoření je trvalé = produkuje teplo pro dostatečnou tvorbu dalších par Vyšší než bod vzplanutí Bod hoření leží výše než bod vzplanutí. Rozdíl mezi oběmi teplotami je u nízkovroucích kapalin velmi nepatrný, avšak vzrůstá se snižující se těkavostí kapaliny.

Teplota samovznícení (Autoignition temperature) „Teplota, při které hořlavá látka samovolně vznítí” o o o Hoření nepotřebuje dodatečnou iniciaci Vyšší než bod zápalnosti Vznícení se vyvolá poze působením tepla, bez dalšího iniciačního zdroje

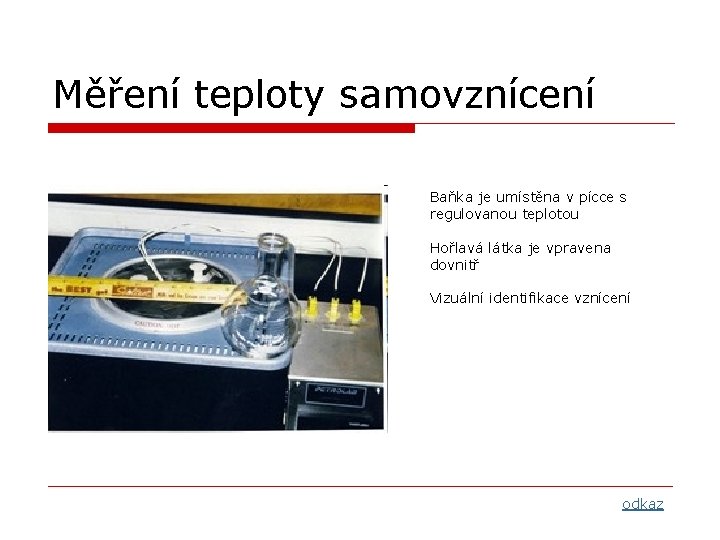

Měření teploty samovznícení Baňka je umístěna v pícce s regulovanou teplotou Hořlavá látka je vpravena dovnitř Vizuální identifikace vznícení odkaz

Příklady hodnot TFP, °C Methanol 12 Benzen -11 Benzin -40 TAIT, °C Methan 538 Methanol 464 Toluen 536

Meze výbušnosti 100 % vzduchu NEHOŘÍ 100 % par hořlaviny xhořlaviny VYBUCHUJE HOŘÍ NEHOŘÍ Oblast výbušnosti Dolní mez Výbušnosti (LEL, LFL) Horní mez Výbušnosti (UEL, UFL)

Příklady hodnot acetylen 1, 2 - 80, 0 % svítiplyn 5, 8 - 63, 0 % amoniak 15, 5 - 31, 0 % zemní plyn 4, 3 - 15, 0 % oxid uhelnatý 12, 5 - 75, 0 % sirovodík 4, 3 - 45, 5 % methan 5, 0 - 15, 0 % vodík 4, 0 - 74, 2 % benzín 1, 1 - 6, 0 % aceton 1, 6 - 15, 3 % butan 1, 6 - 8, 5 % sirouhlík 1, 3 - 50, 0 % propan 1, 9 - 9, 5 % gener. plyn 21, 0 - 74, 0 % Jako koncentraci, která není nebezpečná výbuchem, je možné označit koncentraci, která nepřekročí 50 % dolní meze výbušnosti.

Měření mezí výbušnosti

Měření mezí výbušnosti

Měření mezí výbušnosti o o Testování směsí různého složení Hledání mezních hodnot

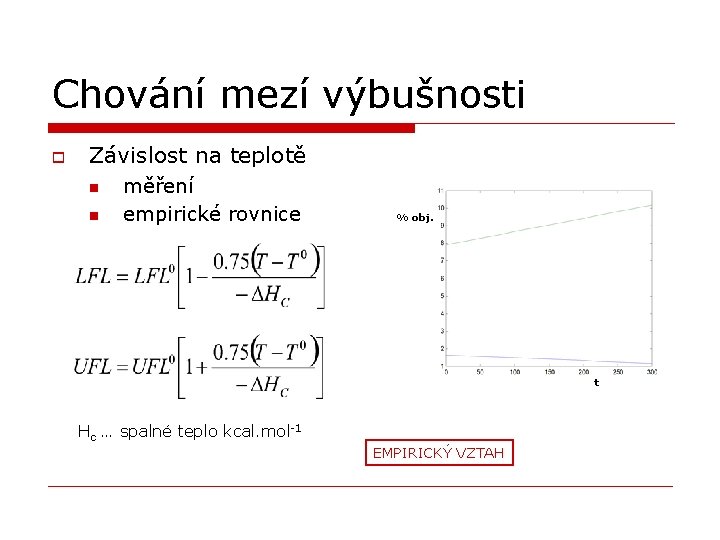

Chování mezí výbušnosti o Závislost na teplotě n n měření empirické rovnice % obj. t Hc … spalné teplo kcal. mol-1 EMPIRICKÝ VZTAH

Výpočty mezí výbušnosti o Vliv tlaku n n malý vliv na LFL značný vliv na UFL P [Mpa] EMPIRICKÝ VZTAH

Charakteristiky ve fázovém diagramu

Výpočty mezí výbušnosti o Směsi par – Le Chatelierova rovnice o Předpoklady n n n konstantní tepelná kapacita produktů podobný adiabatický teplotní ohřev podobná kinetika spalování

Odhad mezí výbušnosti o Empirický odhad ze složení látky n n platí dobře pro uhlovodíkové směsi stechiometrická koncentrace Cst z rovnice hoření obsah O 2 ve vzduchu

Minimální koncentrace kyslíku o Minimální koncentrace kyslíku potřebná k propagaci hoření n n Směs nevybuchuje ač je v rozmezí výbušnosti, není-li obsah kyslíku alespoň roven MOC Snížení obsahu kyslíku pod MOC je možné přidáním inertu = INERTIZACE MOC (obj. % O 2) Methan 12 Ethan 11 Vodík 5

Diagram hořlavosti

Diagram hořlavosti o K čemu slouží n n o Posouzení hořlavosti směsi Řízení procesů s nebezpečím vzniku hořlavé směsi Komplikace n n n Vyžaduje experimentální data Závisí na typu chemické látky Závisí na teplotě a tlaku

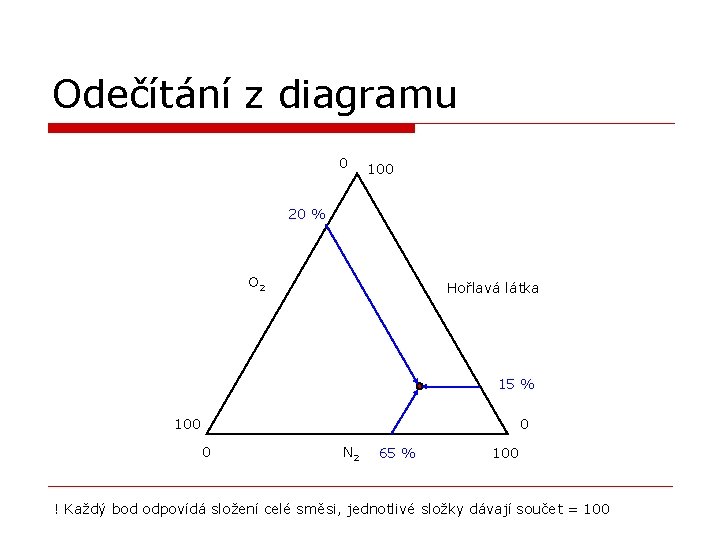

Odečítání z diagramu 0 100 20 % O 2 Hořlavá látka 15 % 100 0 0 N 2 65 % 100 ! Každý bod odpovídá složení celé směsi, jednotlivé složky dávají součet = 100

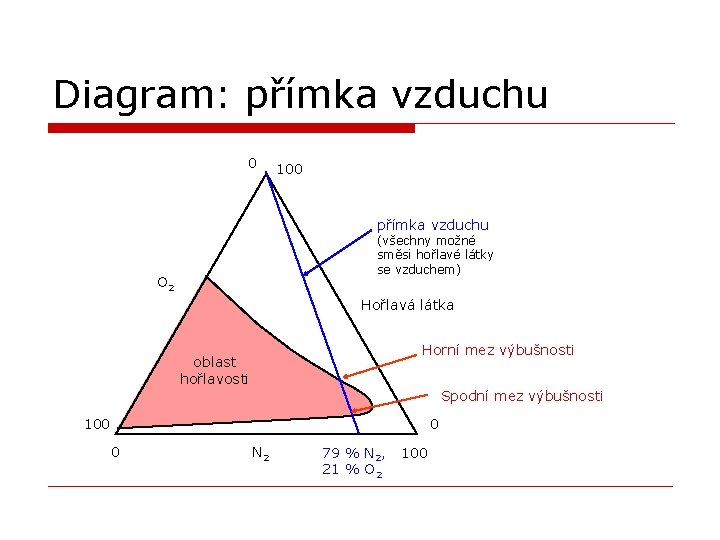

Diagram: přímka vzduchu 0 100 přímka vzduchu (všechny možné směsi hořlavé látky se vzduchem) O 2 Hořlavá látka Horní mez výbušnosti oblast hořlavosti Spodní mez výbušnosti 100 0 0 N 2 79 % N 2, 21 % O 2 100

Diagram: přímka stechiometrie 0 100 hořlavá látka + m O 2 produkty O 2 Hořlavá látka m / (1 + m) oblast hořlavosti přímka stechiometrie 100 0 0 N 2 100 (všechny možné stechiometrické směsi hořlavé látky s kyslíkem)

Diagram: MOC 0 100 přímka minimální koncentrace kyslíku O 2 Hořlavá látka oblast hořlavosti 100 0 0 N 2 100

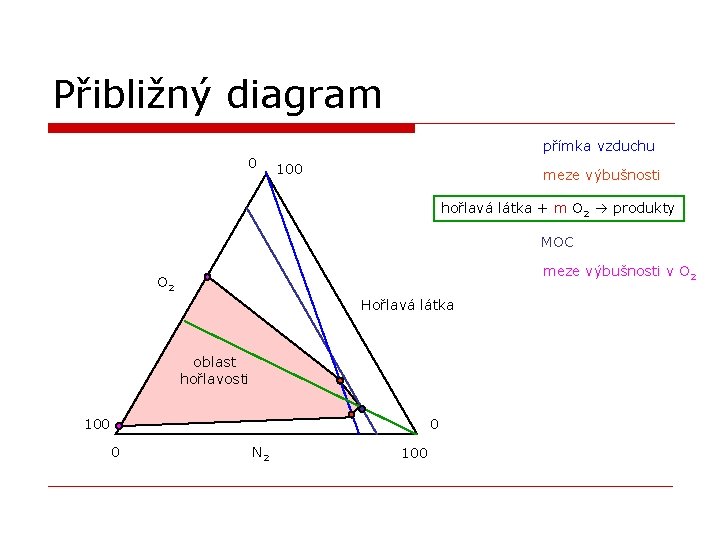

Přibližný diagram přímka vzduchu 0 100 meze výbušnosti hořlavá látka + m O 2 produkty MOC meze výbušnosti v O 2 Hořlavá látka oblast hořlavosti 100 0 0 N 2 100

Experimentální diagram

Diagram: míchání směsí 0 o 100 o O 2 Směs vzniklá mícháním směsí leží na jejich spojnici x/y = n(A)/n(B) Hořlavá látka A M B 100 0 0 x y N 2 100 ! Každý bod odpovídá složení celé směsi, jednotlivé složky dávají součet = 100

Diagram: míchání směsí 0 o 100 O 2 postupné ředění směsi B směsí A Hořlavá látka A M B 100 0 0 N 2 100 ! Každý bod odpovídá složení celé směsi, jednotlivé složky dávají součet = 100

Aplikace: odstavení tlakového zásobníku START 0 1. Odstavení tlaku 100 2. Vhánění vzduchu O 2 Hořlavá látka oblast hořlavosti 100 0 0 N 2 CÍL 100

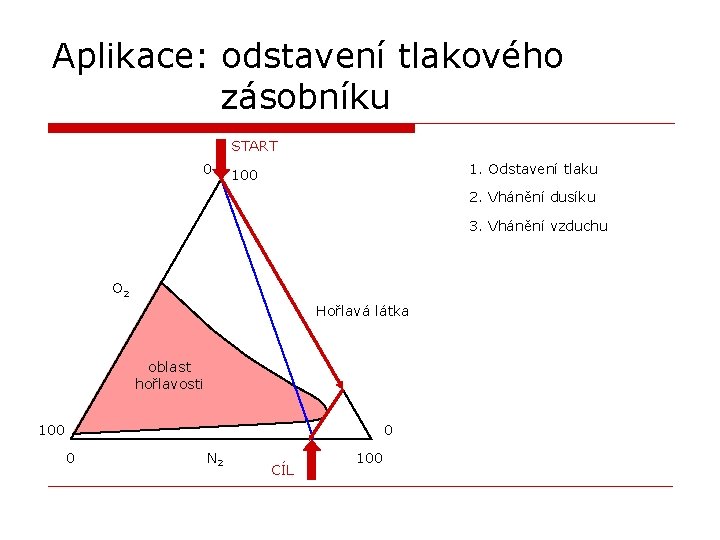

Aplikace: odstavení tlakového zásobníku START 0 1. Odstavení tlaku 100 2. Vhánění dusíku 3. Vhánění vzduchu O 2 Hořlavá látka oblast hořlavosti 100 0 0 N 2 CÍL 100

Hořlavé kapaliny podle ČSN Třídy nebezpečnosti: I. třída nebezpečnosti teplota vzplanutí do 21°C, II. třída nebezpečnosti nad 21°C do 55°C, III. třída nebezpečnosti nad 55° C do 100°C, IV. třída nebezpečnosti nad 100°C do 250°C. Teplotní třídy: T 1 T 2 T 3 T 4 T 5 T 6 - teplota teplota vznícení vznícení nad 450 °C, 300 až 450 °C, 200 až 300 °C, 135 až 200 °C, 100 až 135 °C, 85 až 100 °C

Hořlavé kapaliny podle S-vět o extrémně hořlavé n o vysoce hořlavé n o kapaliny s bodem vzplanutí do 0 °C nebo látky vznětlivé při styku se vzduchem za normálních podmínek kapaliny s bodem vzplanutí do 21 °C; látky u kterých může za normálních podmínek dojít k zahřívání a samovznícení; pevné látky které se mohou vznítit a dále hořet po krátkém styku se zápalným zdrojem; látky uvolňující ve styku s vlhkostí vysoce hořlavé plyny Hořlavé n s bodem vzplanutí mezi 21 -55 °C

Úkoly na cvičení
