BEWHRT seit 2011 AV 4 m AV 4
BEWÄHRT seit 2011: AV 4 m+ AV 4 ms Ni. MH / Ni. Cad Ladegeräte AV 4 ms mit Datenausgabe AV 4 m+ ohne Datenausgabe Stand 30. 09. 2014.
AV 4 m+ & AV 4 ms
AV 4 m+ & AV 4 ms • • Einfachste Bedienung Individuelle Temperatur-Überwachung AV 4 ms mit DATEN-Ausgabe AV 4 m+ identische Funktionen / Anzeigen, hat aber keine Datenausgabe • Ton-Signalisierung: 7 -fach einstellbare Morse-Töne mit 3 Lautstärken und AUS
AV 4 m+ & AV 4 ms • • • Vollständige 1% Werte-Anzeige-Sequenzen: 1. Ah-Wert bei Laden und Entladen 2. Spannung bei Laden und Entladen 3. Zeitdauer bei Laden und Entladen VOLL-Ladung ohne Überhitzung Einzelschacht-Behandlung AV 4 ms Betrieb jederzeit mit oder ohne PC. Jederzeit anschließen - nutzen – trennen, ohne Einfluss auf die Geräte-Funktionen
AV 4 m+ & AV 4 ms • Kostenlose Software VD Virtual Display für Externe Datenaufzeichnung • LANGZEIT-Daten-Speicherung mit vollständiger Historie inkl. PC Datum und Zeit (RASPBERRY PI) • 10 Daten jeder Zelle und aktuellen Behandlungs. Status speichern • Alle Daten sind für BLINDE User akustisch hörbar, mit einem Text-Vorlese-Programm (z. B. mit JAWS) • Zusätzliche Morse-Ton-Signalisierung nach Wahl einstellbar und änderbar.
AV 4 m+ & AV 4 ms • Farbige Daten-Verlaufs-Darstellung mit kostenloser Log. View und Data. Explorer Software auf WIN, MAC und LINUX-Rechnern • Einzelne Zellenwerte zur Anzeige wählbar • Daten-Ansichten skalierbar: Verschieben, Zoom • 6 Datenkanäle für jede der 4 Zellen: • • • . K 1 = Spannungen mit und ohne Ladestrom K 2 = Strom bei Laden und Entladen K 3 = Ah-Werte bei Laden und Entladen K 4 = Zeit-Werte bei Laden und Entladen K 5 = Wh Wattstunden-Werte bei Laden und Entladen K 6 = VOLL-Erkennung (oberhalb von 1, 35 Volt – ohne Ladestrom)
AV 4 m+ & AV 4 ms • Anzeige von Display-Inhalt und Geräte-Version beim Einschalten: • Software-Version Su 1 xx (ohne Daten) bzw. • Software-Version Su 4 xx (mit Daten-Ausgang) • Danach folgt kurz die Anzeige der Hardware- (Prozessor. Version Hu 03) • Anschließend folgt beim leeren Schacht die Anzeige „nob“ = No Battery • Eingelegte Zellen werden automatisch ab jetzt geladen • Manuelles Formieren tief entladener Zellen (Select Taste) . HINWEIS: Der Buchstabe (v) kann nicht im AT 3+ / AV 4 m Display angezeigt werden, deshalb wird Su und Hu statt Sv (Software-Version) und Hv Hardware-Version) angezeigt
AV 4 m+ & AV 4 ms Display-Inhalt Beim Start sind alle Display-Segmente kurz angezeigt Beispiel: Software 4. 67 Aktuelle Software 4. 74 Hardware A. 03 .
AV 4 ms & AV 4 m+ Anzeige nach VOLL-Ladung: VOLLE Balken Anzeige-Sequenz-Beispiel LADEN: 1. Lade-Ah 2. Lade-Spannung 3. Ladedauer Zelle 1 2, 35 1, 42 4: 23 Zelle 2 2, 35 1, 42 4: 23 Zelle 3 2, 31 1, 42 4: 18 Zelle 4 2, 37 1, 42 4: 25 Ah Volt h: minmin
AV 4 m+ & AV 4 ms Lade-VOLL-Anzeige 1. 2. Ständige Anzeige-Sequenz: 1. Lade-Ah 2. U gefolgt von 3. Lade-Spannung 4. Lade-Zeitdauer Bei VOLL-Ladung sind alle Balken dauernd angezeigt. ERGEBNISSEAnzeige mit Doppel-Balken in 2 -facher Sequenz 3. 4.
AV 4 m+ & AV 4 ms ERGEBNIS-Anzeige nach VOLL-Ladung: VOLLE Balken Ständige Anzeige-Sequenz: ENTLADEMITTLERE !! ENTLADEAh ENTLADE-Spannung Zeit Zelle 1 2, 00 1, 22 V 4: 23 Zelle 2 1, 97 1, 21 V 4: 23 Zelle 3 1, 97 1, 21 V 4: 18 Zelle 4 1, 96 1, 19 V 4: 25 Typische ENELOOP-Werte
AV 4 m+ & AV 4 ms+ Entlade-ERGEBNIS • . 1. 2. Mit Doppel-Balken: Anzeige-Sequenz: 3. 1. Entlade - Ah 2. U gefolgt von 3. Mittlere Entlade-Spannung 4. Entlade - Zeitdauer Je 2 Ergebnis-Sequenzen für ENTLADEN und LADEN 4.
AV 4 ms Daten: typ. Log. View Darstellung Anzeige der Geräte-DATEN skalieren Kanal 1: Spannung
AV 4 ms Daten: typ. Log. View Darstellung Kanal 1: Lade-Spannung mit und ohne Lade-Strom
AV 4 ms Daten: typ. Log. View Darstellung Kanal 1: Lade-Spannung ohne Lade-Strom
AV 4 ms Daten: typ. Log. View Darstellung Kanal 2: Strom bei LADEN und ENTLADEN
AV 4 ms Daten: typ. Log. View Darstellung Kanal 3: Ah-Werte bei LADEN und ENTLADEN

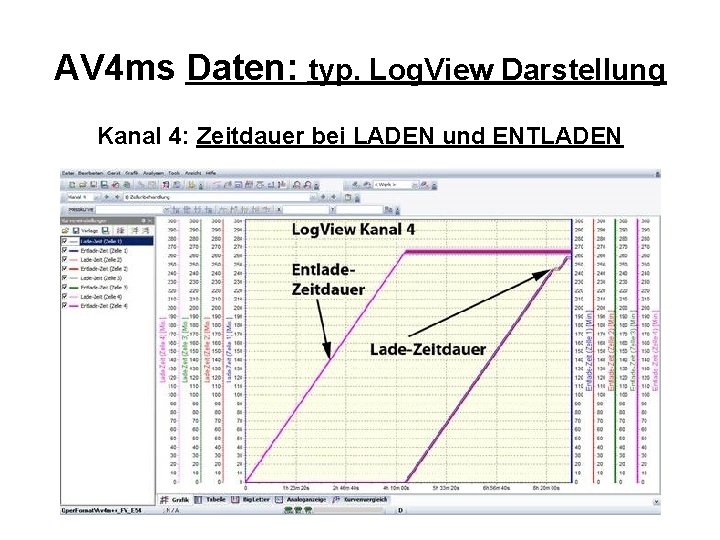

AV 4 ms Daten: typ. Log. View Darstellung Kanal 4: Zeitdauer bei LADEN und ENTLADEN
AV 4 ms Daten: typ. Log. View Darstellung Kanal 5: Wh Wattstunden bei LADEN und ENTLADEN
AV 4 ms Daten: typ. Log. View Darstellung Kanal 6: Typische AV 4 ms VOLL-Erkennung
AV 4 m+ & AV 4 ms „Hot“ Lade-Pausen: Erwärmung durch die Lade-STROM-Höhe verursacht „Hot“
AV 4 m+ & AV 4 ms „Hot“ Lade-Pausen: Die Lade-STROM-HÖHE bestimmt die Erwärmung und damit „PAU“ = Abkühl-Pause(n). Weiteres Laden: Automatisch reduzierter Ladestrom (längere Lade-ZEIT)
AV 4 m+ & AV 4 ms „Hot“ Lade-Pausen: Kanal 4: Pausen-Dauer bei LADEN
AV 4 m+ & AV 4 ms: Stand 30. 09. 2014 Auch alte Geräte AT 3+ AV 4 m kann ich UMRÜSTEN Kosten inkl. 19% Mw. St, plus 7, 00 EUR Versand: 30 EUR in AV 4 m+ 50 EUR in AV 4 ms Firmware-UPDATE ist kostenlos Reparaturen nach Aufwand
