Betrachtung der Realitt aus der Sicht der Statistik

  • Slides: 33
Download presentation
Betrachtung der Realität aus der Sicht der Statistik DIE GRAFIKEN Übersetzung: / Tradotto da:

Betrachtung der Realität aus der Sicht der Statistik DIE GRAFIKEN Übersetzung: / Tradotto da: Scuola Second 1°grado; Argomento: Leggiamo - Grafici (30. 14); Pacchetto: A. 2

INHALT 1) Kartogramme: Vergleich zwischen Datentabelle und grafischer Darstellung 2) Kreisdiagramm/Tortendiagramm: lesen und erstellen

INHALT 1) Kartogramme: Vergleich zwischen Datentabelle und grafischer Darstellung 2) Kreisdiagramm/Tortendiagramm: lesen und erstellen mit digitalem Arbeitsblatt 3) Liniendiagramm: lesen und erstellen mit digitalem Arbeitsblatt (wer Internet verwendet) 4) Balkendiagramm und Blasendiagramm: lesen und erstellen mit digitalem Arbeitsblatt (wie und von wem die neuen Technologien verwendet werden) 5) Punktdiagramm: lesen und erstellen mit digitalem Arbeitsblatt (wo die neuen Technologien verwendet werden) 6) Liniendiagramm mit Datenpunkten: lesen und erstellen mit digitalem Arbeitsblatt (Nutzung der neuen Technologien im Zeitverlauf)

Kartogramm Uso di internet per regione Anno 2012 Bolzano Trento Valle d’Aosta Lombardia Friuli

Kartogramm Uso di internet per regione Anno 2012 Bolzano Trento Valle d’Aosta Lombardia Friuli Veneto Piemonte Liguria rdinien a S d n u …. . Emilia e i d s l a heller a? Romagn War um dun ist Ao s Kam kler als ta pan ien? Emilia Romagna Toscana Marche Umbria Abruzzo Lazio Molise Puglia Campania Basilicata Sardegna Calabria Vielleicht weil im Norden weniger Licht ist als im Süden? Fonte: Istat, Cittadini e nuove tecnologie; Statistiche report, 20 dicembre 2012 Sicilia

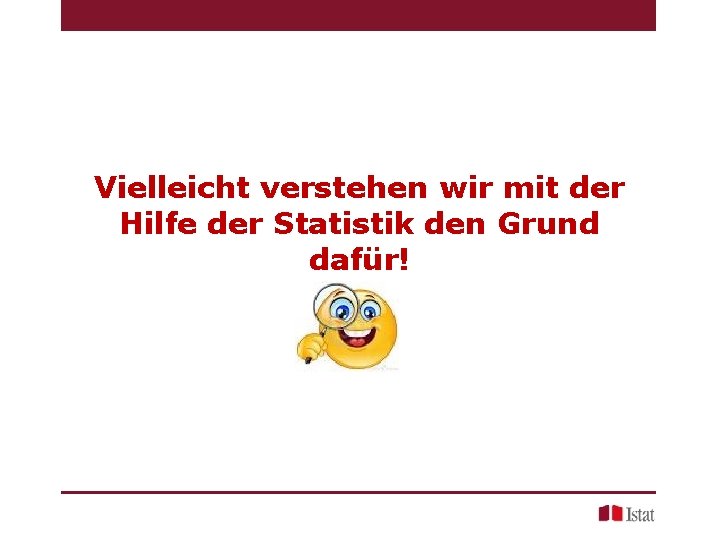

Vielleicht verstehen wir mit der Hilfe der Statistik den Grund dafür!

Vielleicht verstehen wir mit der Hilfe der Statistik den Grund dafür!

Tabelle und grafische Darstellung: Vergleich (1/2) Internetnutzung nach Region Jahr 2012 (Prozentwerte) Region In

Tabelle und grafische Darstellung: Vergleich (1/2) Internetnutzung nach Region Jahr 2012 (Prozentwerte) Region In der Region Aosta nutzen 58, 6% der Bevölkerung mit sechs Jahren und mehr das Internet… Internet. Bolzano nutzung Piemont 53, 7 Aosta 58, 6 Ligurien 54, 9 Lombardei 59, 0 Südtirol 62, 0 Trentino 58, 6 Venetien 58, 3 Friaul-Julisch Venetien 54, 2 Emilia-Romagna 57, 2 Toskana 54, 7 Umbrien 52, 3 Marken 54, 3 Latium 55, 8 Abruzzen 48, 9 Molise 45, 6 Kampanien 41, 9 Apulien 42, 8 Basilikata 42, 9 Kalabrien 44, 0 Sizilien 45, 9 Sardinien 52, 3 Friuli Trento Valle d’Aosta Lombardia Veneto Piemonte Liguria Emilia Romagna Marche Toscana Umbria Deshalb gibt es also Farbunterschiede! Lazio …während es in Kampanien sehr viel weniger sind: Der Anteil beträgt nur 41, 9%. Abruzzo Molise Puglia Campania Basilicata Sardegna Calabria Einfach weil der Anteil der Internetnutzung in Aosta höher ist als in Kampanien. Quelle: Istat, Cittadini e nuove tecnologie; Statistiche report, 20. Dezember 2012 Sicilia

Tabelle und grafische Darstellung: Vergleich (2/2) Tabelle = mehr Details Grafische Darstellung = springt

Tabelle und grafische Darstellung: Vergleich (2/2) Tabelle = mehr Details Grafische Darstellung = springt ins Auge Diese beiden Darstellungsarten von statistischen Daten sagen dasselbe aus: Internetnutzung nach Region Jahr 2012 (Prozentwerte) Region Piemont Aosta Ligurien Lombardei Südtirol Trentino Venetien Friaul-Julisch Venetien Emilia-Romagna Toskana Umbrien Marken Latium Abruzzen Molise Kampanien Apulien Basilikata Kalabrien Sizilien Sardinien Internetnutzung 53, 7 58, 6 54, 9 59, 0 62, 0 58, 6 58, 3 54, 2 57, 2 54, 7 52, 3 54, 3 55, 8 48, 9 45, 6 41, 9 42, 8 42, 9 44, 0 45, 9 52, 3 Internetnutzung nach Region Jahr 2012 (Prozentwerte) Bolzano Friuli Trento Valle d’Aosta Lombardia Piemonte Liguria Kartogramm und Tabelle ergänzen sich gegenseitig… Veneto Emilia Romagna Marche Toscana Umbria Abruzzo Lazio Molise Puglia Campania Basilicata Sardegna Calabria …aber der Vorteil der grafischen Darstellung ist, dass das Phänomen sofort erkannt werden kann Quelle: Istat, Cittadini e nuove tecnologie; Statistiche report, 20. Dezember 2012 Sicilia

Die Vorteile von grafischen Darstellungen sind also… • Unmittelbare Abbildung des Phänomens und eine

Die Vorteile von grafischen Darstellungen sind also… • Unmittelbare Abbildung des Phänomens und eine effiziente „Beschreibung“ der Daten, die man sich leichter merkt; • Zusammenfassung und somit die Möglichkeit, auf geringem Raum mehrere Verteilungen zu vergleichen (Kurven, mit Datenpunkten usw. ); • Verständlichere Form für statistische Daten als in einer Tabelle möglich ist; • Möglichkeiten zur Untersuchung: das Auftreten von möglichen „unnormalen“ Fällen ermitteln (besondere grafische Spitzen), die auf Fehler der Daten oder tatsächlich unnormale Fälle hinweisen.

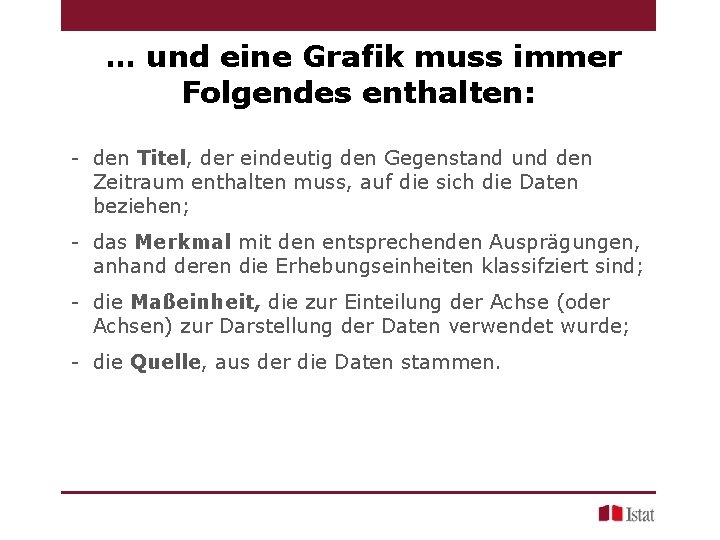

… und eine Grafik muss immer Folgendes enthalten: - den Titel, der eindeutig den

… und eine Grafik muss immer Folgendes enthalten: - den Titel, der eindeutig den Gegenstand und den Zeitraum enthalten muss, auf die sich die Daten beziehen; - das Merkmal mit den entsprechenden Ausprägungen, anhand deren die Erhebungseinheiten klassifziert sind; - die Maßeinheit, die zur Einteilung der Achse (oder Achsen) zur Darstellung der Daten verwendet wurde; - die Quelle, aus der die Daten stammen.

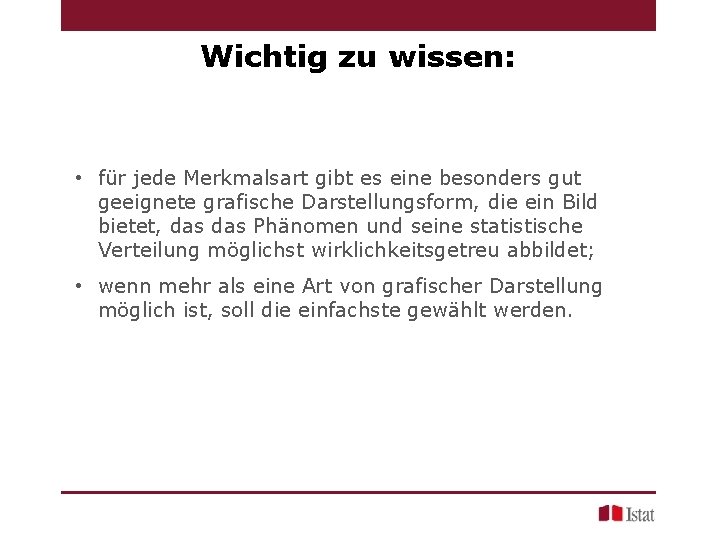

Wichtig zu wissen: • für jede Merkmalsart gibt es eine besonders gut geeignete grafische

Wichtig zu wissen: • für jede Merkmalsart gibt es eine besonders gut geeignete grafische Darstellungsform, die ein Bild bietet, das Phänomen und seine statistische Verteilung möglichst wirklichkeitsgetreu abbildet; • wenn mehr als eine Art von grafischer Darstellung möglich ist, soll die einfachste gewählt werden.

2) Schauen wir uns jetzt andere grafische Darstellungsformen an

2) Schauen wir uns jetzt andere grafische Darstellungsformen an

Kreisdiagramm/Tortendiagramm (areogramma) (1/4) Diese Torte ist eine der einfachsten grafischen Darstellungen, die in der

Kreisdiagramm/Tortendiagramm (areogramma) (1/4) Diese Torte ist eine der einfachsten grafischen Darstellungen, die in der Statistik verwendet werden. Personen im Alter von sechs Jahren und mehr nach Häufigkeit der Internetnutzung Jahr 2012 (Prozentwerte) ke üc st 0% s n n rte lt 10 me o l no r T te de h. s Phä e m , d. ten m 0 e Su t 10 cht dar e ib i a D g ob er be s 45, 6 + de 1, 9 + 29, 5 + 18, 7 + 45. 6 nie 3, 3 + 1, 0 = 1. 9 Keine Antwort hä Die n B au gt d re f d av ite tutti i ie o je giorni An gl n a de tw eic b, s T Uno o più or he wi or volte a t g F e v te Jeden settimana 29. 5 eg rag ie nst Tag eb e le üc en die Pe ke ha gl rso s qualche be eic ne volta n he n al mese 100 Ein paar Mal im Monat Ein paar Mal im Jahr 1 3. 3 Quelle: Istat, Cittadini e nuove tecnologie; Statistiche report, 20. Dezember 2012 Einmal oder mehrmals in der Woche 18. 7

Berücksichtigt man die gesamte italienische Bevölkerung im Alter von 6 Jahren und mehr, zeigt

Berücksichtigt man die gesamte italienische Bevölkerung im Alter von 6 Jahren und mehr, zeigt uns die Torte deutlich, dass… (2/4) Personen im Alter von 6 Jahren und mehr nach Häufigkeit der Internetnutzung Jahr 2012 (Prozentwerte) 1. 9 Hälfte …fast die lkerung der Bevö nicht das nutzt Internet Keine Antwort tutti i giorni Uno o più volte a Jeden 29. 5 settimana Tag Uno o più volte a qualche settimana volta al mese 45. 6 nie Ein paar Mal im Monat Ein paar Mal im Jahr 1 3. 3 Quelle: Istat, Cittadini e nuove tecnologie; Statistiche report, 20. Dezember 2012 Einmal oder mehrmals in der Woche 18. 7

Berücksichtigt man die gesamte italienische Bevölkerung im Alter von 6 Jahren und mehr, zeigt

Berücksichtigt man die gesamte italienische Bevölkerung im Alter von 6 Jahren und mehr, zeigt uns die Torte deutlich, dass… (3/4) Personen im Alter von 6 Jahren und mehr nach Häufigkeit der Internetnutzung Jahr 2012 (Prozentwerte) 1. 9 Keine Antwort Jeden Tag 29. 5 45. 6 nie Ein paar Mal im Ein paar Monat Mal im Jahr 1 3. 3 Quelle: Istat, Cittadini e nuove tecnologie; Statistiche report, 20. Dezember 2012 Einmal oder mehrmals in der Woche 18. 7 …f Bev ast 30 %d öl e Tag kerun g je r das de I nut nterne n zen t

Berücksichtigt man die gesamte italienische Bevölkerung im Alter von 6 Jahren und mehr, zeigt

Berücksichtigt man die gesamte italienische Bevölkerung im Alter von 6 Jahren und mehr, zeigt uns die Torte deutlich, dass… (4/4) Personen im Alter von 6 Jahren und mehr nach Häufigkeit der Internetnutzung Jahr 2012 (Prozentwerte) Keine Antwort Jeden Tag nie … 52, 5% im Internet surfen Ein paar Mal im Monat Ein paar Mal im Jahr Quelle: Istat, Cittadini e nuove tecnologie; Statistiche report, 20. Dezember 2012 Einmal oder mehrmals in der Woche

So erstellt man ein Kreisdiagramm/Tortendiagramm (1/2) Tab. 2 - Personen im Alter vo 6

So erstellt man ein Kreisdiagramm/Tortendiagramm (1/2) Tab. 2 - Personen im Alter vo 6 Jahren und mehr nach Häufigkeit der Internetnutzung Jahr 2012 (Prozentwerte) Internetnutzung Prozentuelle Häufigkeit Man beginnt mit der Datentabelle Jeden Tag 29, 5 Einmal oder mehrmals in der Woche 18, 7 Ein paar Mal im Monat 3, 3 Ein paar Mal im Jahr 1, 0 Nie Keine Antwort Insgesamt Quelle: Istat, Cittadini e nuove tecnologie; Statistiche report, 20. Dezember 2012 45, 6 1, 9 100, 0

Kreisdigramm/Tortendiagramm – Erstellung (2/2) 1. Die Daten von der Tabelle ins digitale Arbeitsblatt übertragen

Kreisdigramm/Tortendiagramm – Erstellung (2/2) 1. Die Daten von der Tabelle ins digitale Arbeitsblatt übertragen 2. Den Bereich auswählen, der die Daten enthält 3. Die passendste Grafikart auswählen, in diesem Fall das Kreisdiagramm 4. Erstellung des Kreisdiagramms/Tortendiagramms Diese grafische Darstellung wird empfohlen, um die Antwort (Ausprägung) mit dem größten Prozentanteil unmittelbar hervorzuheben.

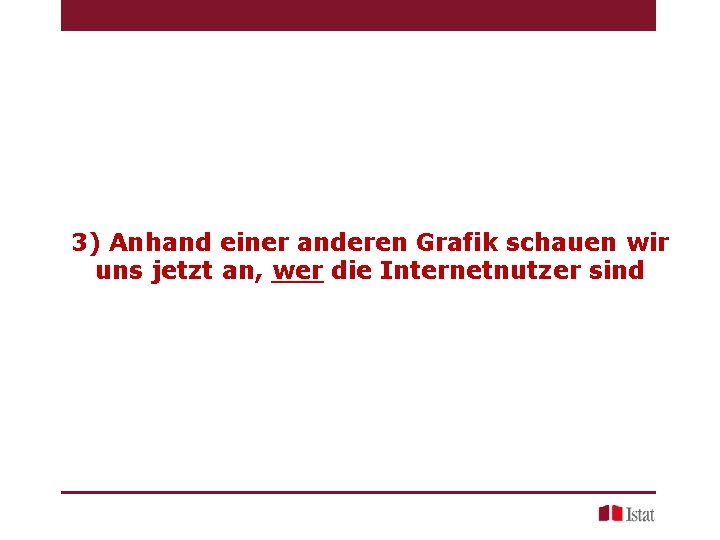

3) Anhand einer anderen Grafik schauen wir uns jetzt an, wer die Internetnutzer sind

3) Anhand einer anderen Grafik schauen wir uns jetzt an, wer die Internetnutzer sind

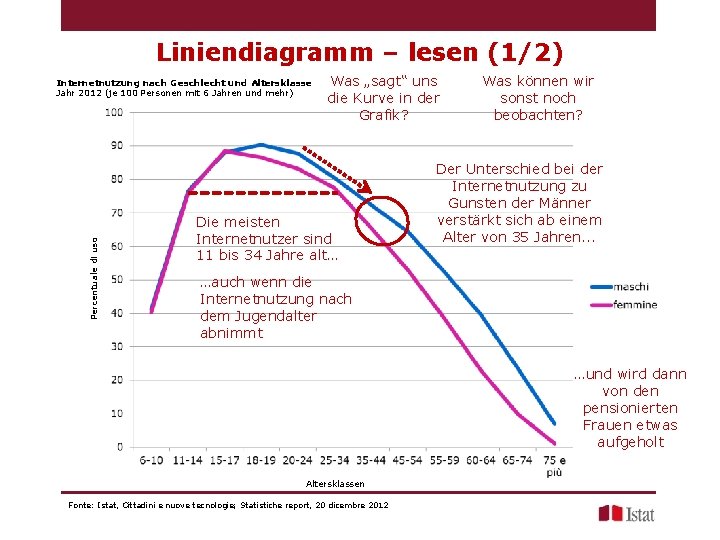

Liniendiagramm – lesen (1/2) Percentuale di uso Internetnutzung nach Geschlecht und Altersklasse Jahr 2012

Liniendiagramm – lesen (1/2) Percentuale di uso Internetnutzung nach Geschlecht und Altersklasse Jahr 2012 (je 100 Personen mit 6 Jahren und mehr) Was „sagt“ uns die Kurve in der Grafik? Die meisten Internetnutzer sind 11 bis 34 Jahre alt… Was können wir sonst noch beobachten? Der Unterschied bei der Internetnutzung zu Gunsten der Männer verstärkt sich ab einem Alter von 35 Jahren. . . …auch wenn die Internetnutzung nach dem Jugendalter abnimmt …und wird dann von den pensionierten Frauen etwas aufgeholt Altersklassen Fonte: Istat, Cittadini e nuove tecnologie; Statistiche report, 20 dicembre 2012

Liniendiagramm – erstellen (2/2) Wie wir beim vorigen Beispiel gesehen haben, werden die Daten

Liniendiagramm – erstellen (2/2) Wie wir beim vorigen Beispiel gesehen haben, werden die Daten der Tabelle markiert und im Menü „Einfügen“ die Art der Grafik ausgewählt… …So erhält man ein Liniendiagramm! Das Liniendiagramm ermöglicht es, die Entwicklung des beobachteten Phänomens einfach und direkt zu überprüfen.

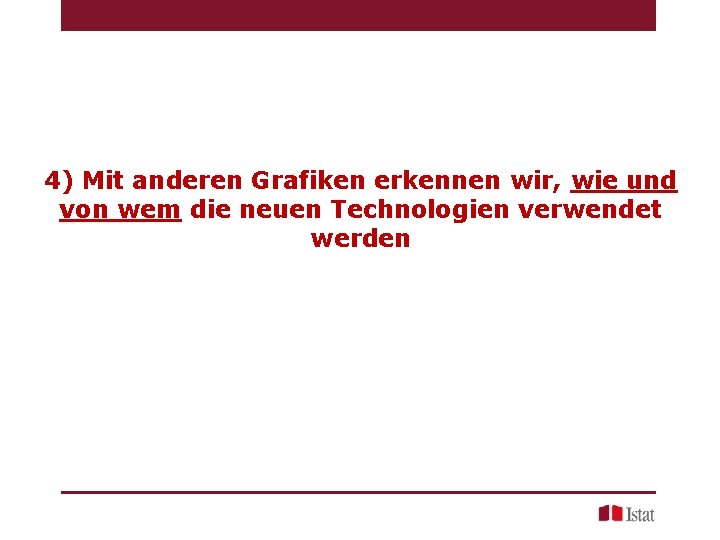

4) Mit anderen Grafiken erkennen wir, wie und von wem die neuen Technologien verwendet

4) Mit anderen Grafiken erkennen wir, wie und von wem die neuen Technologien verwendet werden

Balkendiagramm – lesen (1/2) Nutzung der neuen Technologien nach Altersklasse Jahr 2012 (je 100

Balkendiagramm – lesen (1/2) Nutzung der neuen Technologien nach Altersklasse Jahr 2012 (je 100 Personen mit 6 Jahren und mehr) Diese Grafik zeigt uns… In den älteren Bevölkerungsgruppen sinkt der Anteil der Nutzer kontinuierlich und deutlich direkt proportional zum Alter 75 e più 65 -74 Internet 60 -64 Pc 55 -59 Classi di età 45 -54 35 -44 … die größten Nutzer von Internet und PC sind die 11 - bis 34 Jährigen und… 25 -34 20 -24 18 -19 15 -17 11 -14 6 -10 0 10 20 30 40 50 60 Nutzungshäufigkeit Quelle: Istat, Cittadini e nuove tecnologie; Statistiche report, 20. Dezember 2012 70 80 90 … auch wenn sie beides nutzen, bevorzugen sie das Internet 100

Balkendiagramm – erstellen (2/2) Wir erstellen die Grafik auf die bekannte Weise: • Auswahl

Balkendiagramm – erstellen (2/2) Wir erstellen die Grafik auf die bekannte Weise: • Auswahl der Daten aus der Tabelle • Auswahl der Art der Grafik (Balkendiagramm) • Grafik Das Balkendiagramm ermöglicht die gleichzeitige Darstellung der Entwicklung und den Vergleich der Daten von zwei oder mehreren Phänomenen, die jeweils von übereiander liegenden Balken dargestellt werden, die waagrecht angeordnet sind.

Blasendiagramm – lesen (1/2) Nutzung der neuen Technologien nach Studientitel Jahr 2012 (Prozentwerte) 120.

Blasendiagramm – lesen (1/2) Nutzung der neuen Technologien nach Studientitel Jahr 2012 (Prozentwerte) 120. 0 Die Nutzung der neuen Technologien hängt eng mit dem Bildungsgrad zusammen 100. 0 Die Universitäts- Laurea absolventen, von denen 5. 961 Uso di internet 80. 0 Diploma superiore 15. 591 60. 0 Licenza media 19. 921 40. 0 Umgekehrt haben die Personen mit einem niedrigen 20. 0 Bildungsgrad ein schlechteres Verhältnis zu den 0. 0 neuen Technologien 0. 0 es weniger gibt als Personen mit Grundschulabschluss, verwenden viel das Internet und den PC Licenza elementare 15. 545 10. 0 20. 0 30. 0 40. 0 50. 0 60. 0 70. 0 PC-Nutzung Quelle: Istat, Cittadini e nuove tecnologie; Statistiche report, 20. Dezember 2012 80. 0 90. 0 100. 0 110. 0

Blasendiagramm – erstellen (2/2) Wir erstellen die Grafik auf die bekannte Weise: • Auswahl

Blasendiagramm – erstellen (2/2) Wir erstellen die Grafik auf die bekannte Weise: • Auswahl der Daten aus der Tabelle • Auswahl der Art der Grafik (Blasendiagramm) Mit den Zusatzkomponenten von Excel (siehe nachfolgend) können wir zu jeder Blase einen Namen schreiben und zur anfänglichen Darstellung zurückkehren Das Blasendiagramm erlaubt es, mehrere Informationen in der gleichen grafischen Darstellung zu lesen, da vier Variablen miteinander in Beziehung gesetzt werden können: x-Achse, y-Achse, Position und Anzahl des Phänomens (Größe der Blase).

5) Andere Grafiken zeigen uns, wo die neuen Technologien genutzt werden

5) Andere Grafiken zeigen uns, wo die neuen Technologien genutzt werden

Punktdiagramm – lesen (1/4) Uso delle nuove tecnologie per regione Anno 2012 (valori percentuali)

Punktdiagramm – lesen (1/4) Uso delle nuove tecnologie per regione Anno 2012 (valori percentuali) 65 Uso del pc 60 55 Offensichtliches Ungleichgewicht zwischen Mittel-/Norditalien und Süditalien bei der Nutzung der neuen Technologien Interessant ist die Position von Sardinien, dessen Prozentwerte zur Nutzung der neuen Technologien die Region Valle d'Aosta Trento unter den mittel- und Lombardia norditalienischen Regionen Veneto Emilia-Romagna Liguria Friuli-Venezia Giulia positionieren… Piemonte Sardegna Lazio Toscana Marche Umbria Bolzano …Regionen, in denen der Prozentwert bei über 50% liegt 50 Sicilia Molise 45 Basilicata Wer kann also mit Sicherheit sagen, welches die Region In den südlichen Regionen Italiens mit der meisten erreicht der Nutzungs. Technologie ist? anteil von Internet und PC nicht 50% Abruzzo Calabria Puglia Campania 40 40 45 50 55 Internetnutzung Quelle: Istat, Cittadini e nuove tecnologie; Statistiche report, 20. Dezember 2012 60 65

Punktdiagramm – erstellen (2/4) Um die Lesbarkeit der grafischen Darstellung zu verbessern verwenden wir

Punktdiagramm – erstellen (2/4) Um die Lesbarkeit der grafischen Darstellung zu verbessern verwenden wir in diesem Fall die Funktion „Layout“, um die Werte der senkrechten und waagrechten Achsen zu bearbeiten Bei der Grafikerstellung markieren wir wie immer die Daten in der Tabelle und wählen dann über die Funktion „Einfügen“ die Art der Grafik (Streudiagramm) aus. So erhalten wir diese „Punktewolke“, die jedoch schwer verständlich ist

Punktdiagramm – erstellen (3/4) Auf diese Weise erhalten wir die Ausgangsgrafik, auch wenn noch

Punktdiagramm – erstellen (3/4) Auf diese Weise erhalten wir die Ausgangsgrafik, auch wenn noch etwas fehlt… …wir müssen Excel „sagen“, dass es die Namen der Regionen neben die Punkte schreibt. Das machen wir über die Zusatzkomponenten von Excel, mit denen Datenbeschriftungen eingefügt werden können.

Punktdiagramm – erstellen (4/4) Die Punkte, die sich entlang der Linie verteilen, zeigen eine

Punktdiagramm – erstellen (4/4) Die Punkte, die sich entlang der Linie verteilen, zeigen eine lineare steigende Beziehung zwischen den Variablen auf: Wer den PC nutzt, nutzt auch das Internet. Zum Schluss zeichnen wir mit der Funktion im Menü „Layout“ die Regressionsgerade (Trendlinie) und vervollständigen die Grafik. Das Punktdiagramm hilft dabei, die Beziehung, die zwischen den Variablen besteht, zu analysieren, indem gleichzeitig drei Informationen gelesen werden können (x-Achse, y-Achse und Position). Damit kann auch das Auftreten eventuelle „unnormaler“ Fälle (besondere Spitzen in der Grafik) festgestellt werden.

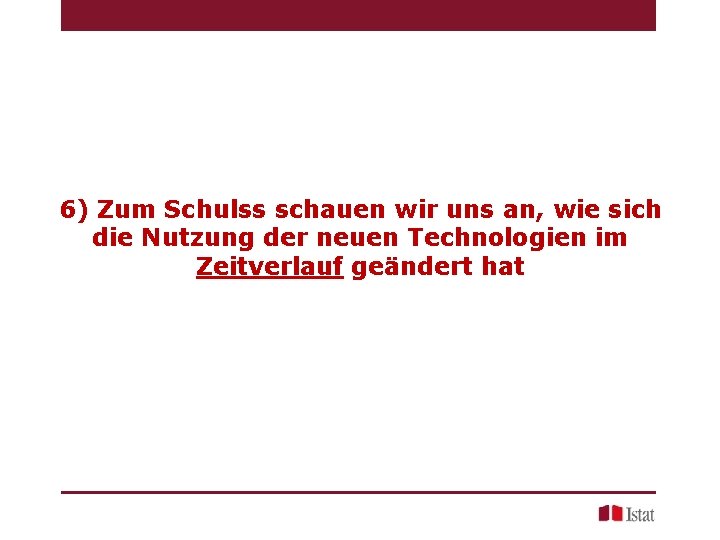

6) Zum Schulss schauen wir uns an, wie sich die Nutzung der neuen Technologien

6) Zum Schulss schauen wir uns an, wie sich die Nutzung der neuen Technologien im Zeitverlauf geändert hat

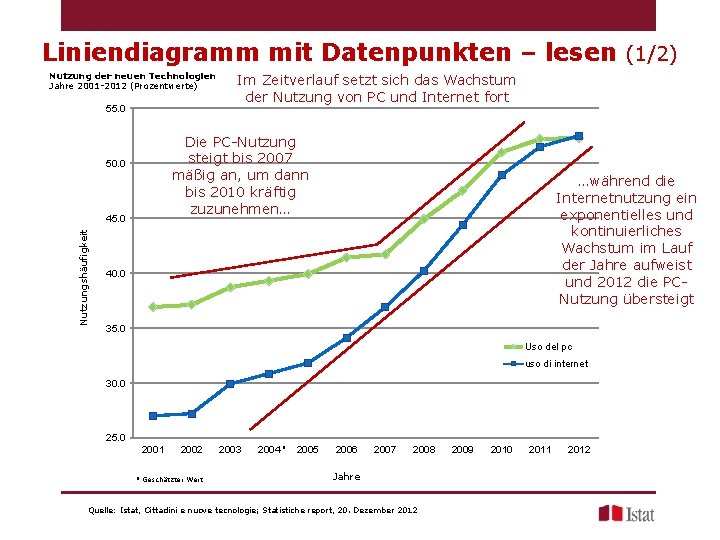

Liniendiagramm mit Datenpunkten – lesen (1/2) Nutzung der neuen Technologien Jahre 2001 -2012 (Prozentwerte)

Liniendiagramm mit Datenpunkten – lesen (1/2) Nutzung der neuen Technologien Jahre 2001 -2012 (Prozentwerte) 55. 0 Die PC-Nutzung steigt bis 2007 mäßig an, um dann bis 2010 kräftig zuzunehmen… 50. 0 45. 0 Nutzungshäufigkeit Im Zeitverlauf setzt sich das Wachstum der Nutzung von PC und Internet fort …während die Internetnutzung ein exponentielles und kontinuierliches Wachstum im Lauf der Jahre aufweist und 2012 die PCNutzung übersteigt 40. 0 35. 0 Uso del pc uso di internet 30. 0 25. 0 2001 2002 * Geschätzter Wert 2003 2004 * 2005 2006 2007 2008 Jahre Quelle: Istat, Cittadini e nuove tecnologie; Statistiche report, 20. Dezember 2012 2009 2010 2011 2012

Liniendiagramm mit Datenpunkten – erstellen (2/2) Die mittlerweile bekannte Vorgangsweise zur Erstellung ist: •

Liniendiagramm mit Datenpunkten – erstellen (2/2) Die mittlerweile bekannte Vorgangsweise zur Erstellung ist: • Markieren der Daten in der Tabelle • Auswahl der Art der Grafik (Liniendiagramm mit Datenpunkten) Anhand des Liniendiagramms kann man die Entwicklung des beobachteten Phänomens im Lauf der Zeit (z. B. Tage, Monate, Jahre) schnell erfassen. In diesem Fall spricht man von einer „Zeitreihe“.

…und jetzt… Gute Arbeit! Übersetzung: / Tradotto da: Rete per la promozione della cultura

…und jetzt… Gute Arbeit! Übersetzung: / Tradotto da: Rete per la promozione della cultura statistica
