Beton University 2012 Pohledov beton Beton University 2012
Beton University 2012 – Pohledový beton
Beton University 2012 – Pohledový beton n Základní údaje o firmě PERI n Firma působí na trhu v ČR od roku 1992 – Nejvýznamnější dodavatel bednění, lešení a služeb – 2 sklady materiálu, 4 technické kanceláře – V současné době máme cca 140 zaměstnanců n PERI celosvětově – Založena v Německu roku 1969 – Působíme v 50 zemích po celém světě 2
Beton University 2012 – Pohledový beton n Předpoklad splnění představ investorů a architektů o pohledových plochách n Jasné zadání – Klasifikace pohledových ploch – Textura povrchu, popis systému a pláště bednění – Zabarvení – Rozvržení ploch – Tvorba spár, hran, sepnutí a spínacích míst, doplňkových rozměrů v bednění, počet vzorových ploch, volba referenční plochy n V praxi velmi složité 3

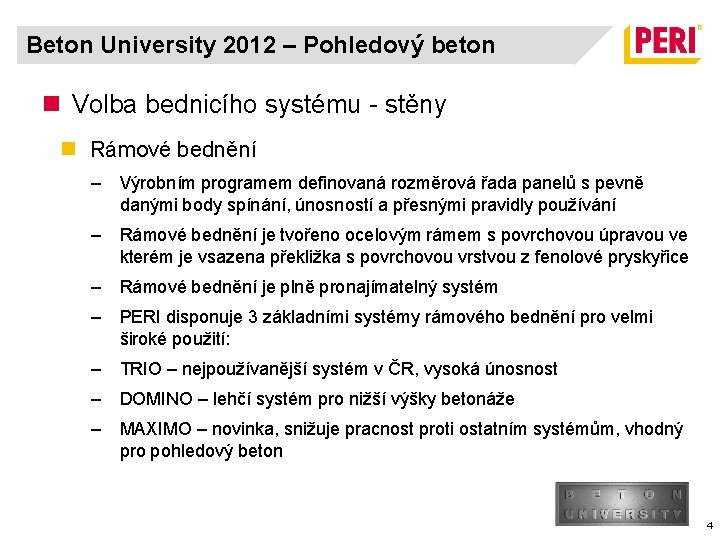

Beton University 2012 – Pohledový beton n Volba bednicího systému - stěny n Rámové bednění – Výrobním programem definovaná rozměrová řada panelů s pevně danými body spínání, únosností a přesnými pravidly používání – Rámové bednění je tvořeno ocelovým rámem s povrchovou úpravou ve kterém je vsazena překližka s povrchovou vrstvou z fenolové pryskyřice – Rámové bednění je plně pronajímatelný systém – PERI disponuje 3 základními systémy rámového bednění pro velmi široké použití: – TRIO – nejpoužívanější systém v ČR, vysoká únosnost – DOMINO – lehčí systém pro nižší výšky betonáže – MAXIMO – novinka, snižuje pracnost proti ostatním systémům, vhodný pro pohledový beton 4
Beton University 2012 – Pohledový beton n Stavba se systémem TRIO - FN Hradec Králové 5
Beton University 2012 – Pohledový beton n MAXIMO – jediné rámové skutečně pohledové bednění 6
Beton University 2012 – Pohledový beton n Stavba se systémem MAXIMO – ČVUT 7
Beton University 2012 – Pohledový beton n Stavba se systémem VARIO – KIC Hradec Králové 8
Beton University 2012 – Pohledový beton n Rámové bednění - stropy n Panelové hliníkové bednění SKYDECK – Zanechává otisk rámu a odbedňovací lišty – Vhodný pro velké plochy bez průvlaků – Patentovaný systém s padací hlavou umožňující odbednění již druhý den (v závislosti na betonu, tloušťce stropní desky a klimatickým podmínkám) – Nejtěžší díl váží 15 kg – Vysoká rychlost montáže v min. počtu pracovníků 9
Beton University 2012 – Pohledový beton n Stropní bednění SKYDECK – otisk bednění 10
Beton University 2012 – Pohledový beton n Závěrem několik rad ke zpracování betonu: n vyzkoušet kvalitu pohledového betonu na méně exponovaném místě n zajistit dodávku betonu stejných parametrů po celou dobu výstavby n zamezit přestávkám při betonáži n sypání betonu z velké výšky způsobuje rozpad směsi a zanechává velké množství bublin, navíc ostřikuje plochu bednícího pláště ve výšce, kde cementové mléko zaschne dřív než jej pohltí stoupající masa betonu n doporučuje se betonáž ve vrstvách s výškou do 50 cm, u husté výztuže 30 cm n zajistit omezení výšky volného pádu betonu u vysokých stavebních dílů na max. 1, 5 m pomocí padacích trubek 11
Beton University 2012 – Pohledový beton n beton se plní od středu, nikoliv proti bednění n pokud se díly betonují po částech, je nutné včas pokračovat, aby se vrstvy navzájem homogenicky spojily n odborně hutnit n beton následně chránit proti vyschnutí a vychladnutí – zavěšením plachet se schopností zadržovat vodu n Neodbedňovat za deštivého počasí. Hrozí nebezpečí prokvétání způsobené stékající dešťovou vodou. n Před odbedněním po dešti, odčerpat vodu z vrcholu stěny (bazén). n V případě velmi vysokých a nízkých venkovních teplot betonáž neprovádět 12
Beton University 2012 – Pohledový beton Děkuji za pozornost www. peri. cz 13
