Besplatni softverski alati Inkscape 1 Zoltan Geller zoltang@ff. uns. ac. rs 2016
Sadržaj 1. Osnovni pojmovi 2. Osnove rada u programu Inkscape 3. Crtanje objekata 4. Selektovanje i transformacije

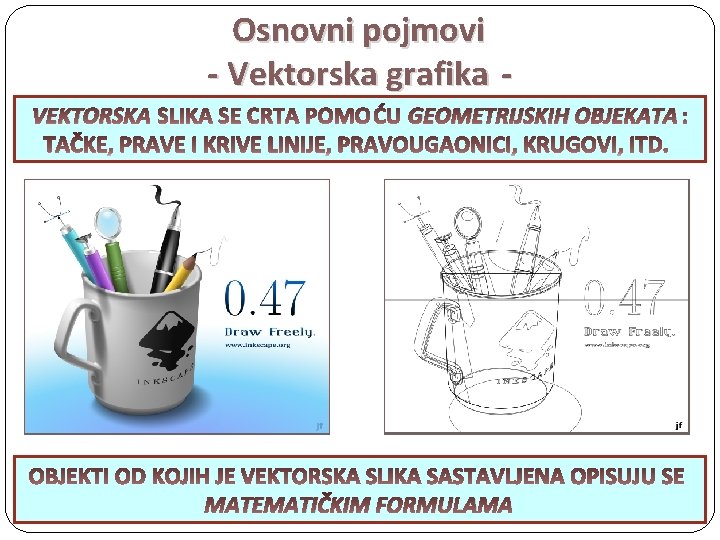

Osnovni pojmovi - Vektorska grafika VEKTORSKA GEOMETRIJSKIH OBJEKATA : MATEMATIČKIM FORMULAMA
Osnovni pojmovi - Kontura i ispuna OBJEKTI ISPUNE FILL (Stroke) KONTURE Stroke (Fill)

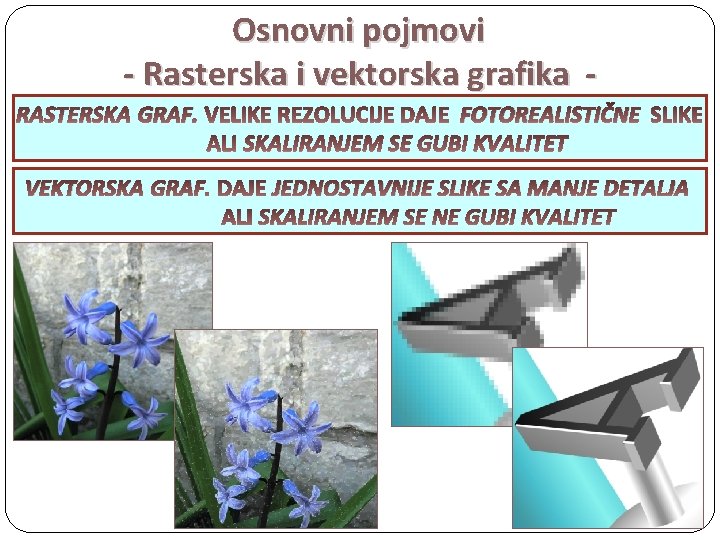

Osnovni pojmovi - Rasterska i vektorska grafika RASTERSKA GRAF. VEKTORSKA GRAF. FOTOREALISTIČNE JEDNOSTAVNIJE SLIKE SA MANJE DETALJA
Osnovni pojmovi - Formati vektorskih slika PROGRAM FORMAT Inkscape Adobe Illustrator Corel. DRAW Libre. Office Draw SVG AI CDR ODG SVG

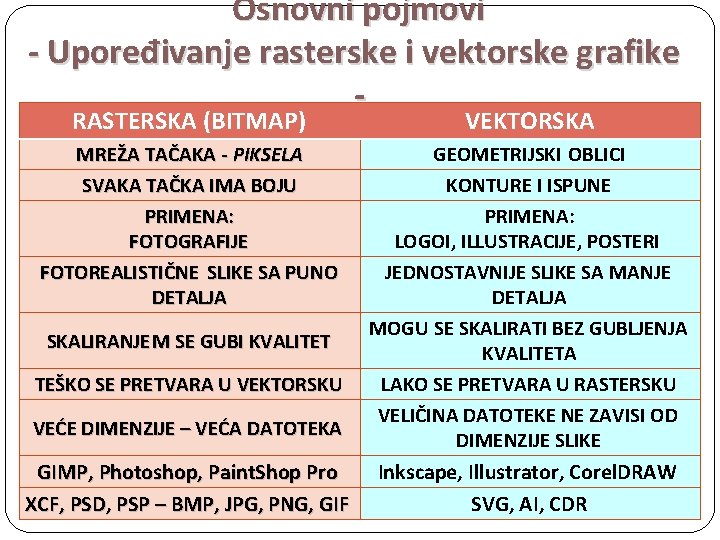

Osnovni pojmovi - Upoređivanje rasterske i vektorske grafike RASTERSKA (BITMAP) VEKTORSKA MREŽA TAČAKA - PIKSELA SVAKA TAČKA IMA BOJU PRIMENA: FOTOGRAFIJE FOTOREALISTIČNE SLIKE SA PUNO DETALJA GEOMETRIJSKI OBLICI KONTURE I ISPUNE PRIMENA: LOGOI, ILLUSTRACIJE, POSTERI JEDNOSTAVNIJE SLIKE SA MANJE DETALJA MOGU SE SKALIRATI BEZ GUBLJENJA KVALITETA LAKO SE PRETVARA U RASTERSKU VELIČINA DATOTEKE NE ZAVISI OD DIMENZIJE SLIKE SKALIRANJE M SE GUBI KVALITET TEŠKO SE PRETVARA U VEKTORSKU VEĆE DIMENZIJE – VEĆA DATOTEKA GIMP, Photoshop, Paint. Shop Pro XCF, PSD, PSP – BMP, JPG, PNG, GIF Inkscape, Illustrator, Corel. DRAW SVG, AI, CDR
Osnovni pojmovi - HSL model boja H – BOJA (HUE): 0. . 360 S – ZASIĆENOST ( SATURATION ): 0. . 100 L – OSVETLJENOST ( LUMINANCE ) 0. . 100 BOJA Crna Crvena Narandžasta Žuta Zelena Plava Ljubičasta Bela ( H, H ( 0, 0 ( 0, ( 39, ( 60, (120, (240, (300, ( 0, S, L) 0, 0) 100, 50) 100, 50) 0, 100)
Osnovni pojmovi - Redosled i providnost objekata 1 REDOSLED PROVIDNOST BROJA 0. . 255

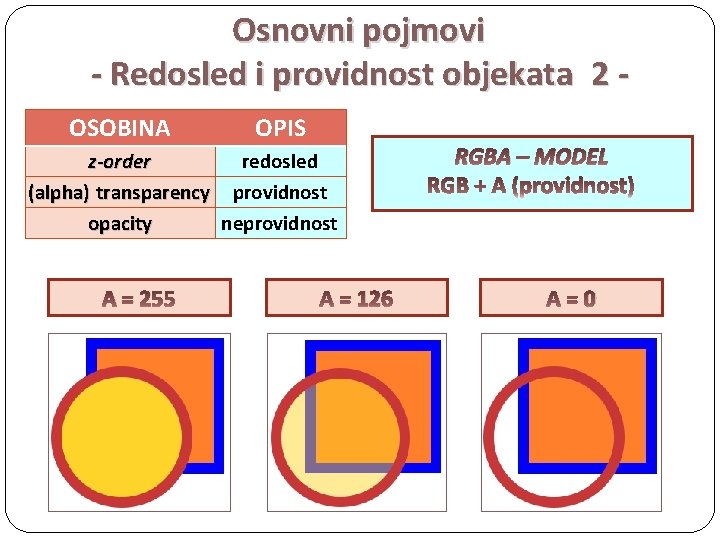

Osnovni pojmovi - Redosled i providnost objekata 2 OSOBINA OPIS z-order redosled (alpha) transparency providnost opacity neprovidnost A = 255 A = 126 RGBA – MODEL A=0
Sadržaj 1. Osnovni pojmovi 2. Osnove rada u programu Inkscape 3. Crtanje objekata 4. Selektovanje i transformacije

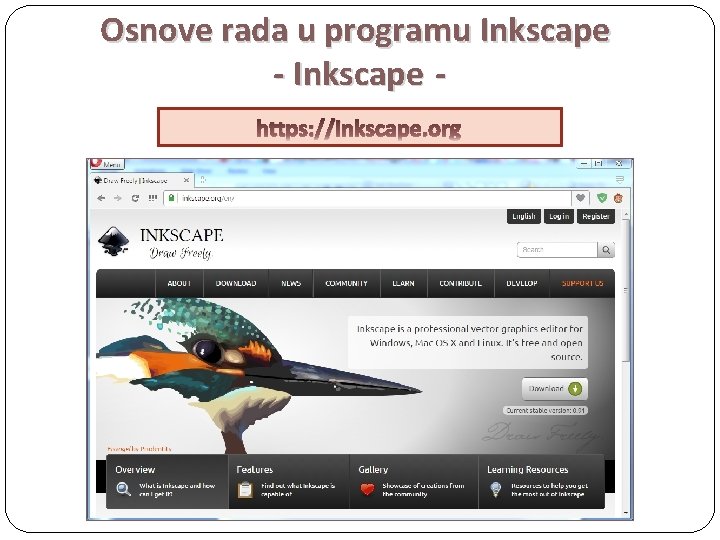

Osnove rada u programu Inkscape - Inkscape https: //inkscape. org
MENI Osnove rada u programu Inkscape - Delovi radnog okru ženja TRAKA NAREDBI LENJIR ALATI PALETA BOJA TRAKA OPCIJA PLATNO ZA CRTANJE TRAKA STATUSA POMOĆNI PROZORI TRAKA ZA PORAVNANJE

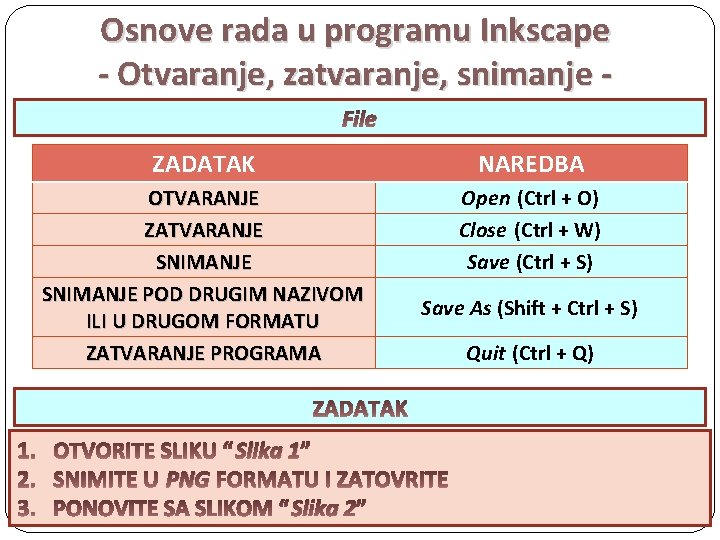

Osnove rada u programu Inkscape - Otvaranje, zatvaranje, snimanje File ZADATAK NAREDBA OTVARANJE ZATVARANJE SNIMANJE POD DRUGIM NAZIVOM ILI U DRUGOM FORMATU ZATVARANJE PROGRAMA Open (Ctrl + O) Close (Ctrl + W) Save (Ctrl + S) ZADATAK PNG Slika 1 Slika 2 Save As (Shift + Ctrl + S) Quit (Ctrl + Q)
Osnove rada u programu Inkscape - Povećanje produktivnosti View PRIKAZ NAREDBA NA CELOM EKRANU POMOĆNE MREŽE POMOĆNIH PROZORA TRAKE NAREDBI TRAKE ZA PORAVNANJE TRAKE OPCIJA ALATA LENJIRA KLIZAČA PALETE BOJA TRAKE STATUSA Fullscreen (F 11) Page Grid Show/Hide Dialogs (F 12) Show/Hide → Commands Bar Show/Hide → Snap Controls Bar Show/Hide → Tools Control Bar Show/Hide → Toolbox Show/Hide → Rulers Show/Hide → Scrollbars Show/Hide → Palette Show/Hide → Show Statusbar

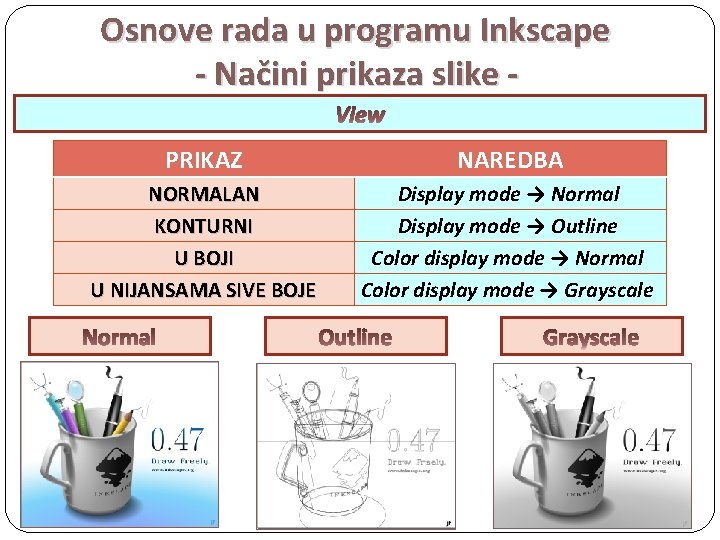

Osnove rada u programu Inkscape - Načini prikaza slike View PRIKAZ NAREDBA NORMALAN KONTURNI U BOJI U NIJANSAMA SIVE BOJE Display mode → Normal Display mode → Outline Color display mode → Normal Color display mode → Grayscale Normal Outline Grayscale
Osnove rada u programu Inkscape - Zumiranje i navigacija ZUMIRANJE NAVIGACIJA 1. View → Zoom 1. KLIZAČI 2. TRAKA STATUSA 2. SPACE + POMERANJE MIŠA 3. TOČKIĆ MIŠA (+Shift) 3. +, - NA TASTATURI 4. Ctrl + TOČKIĆ MIŠA 5. ALAT ZA ZUMIRANJE (Z) POZICIJA POKAZIVAČA MIŠA TRAKA STATUSA

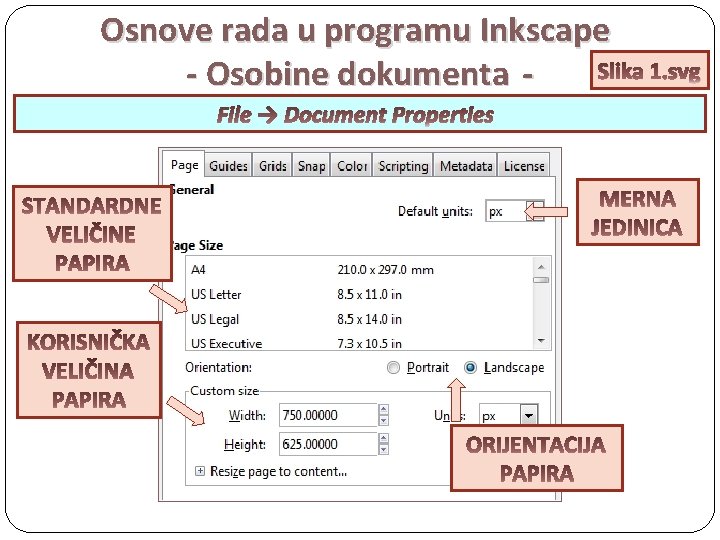

Osnove rada u programu Inkscape Slika 1. svg - Osobine dokumenta File → Document Properties
Osnove rada u programu Inkscape Slika 1. svg - Štampanje File → Print : General IZBOR ŠTAMPAČA: Microsoft XPS Document Writer - ŠTAMPA U DATOTEKE TIPA XPS - BROJ KOPIJA
Osnove rada u programu Inkscape Slika 1. svg - Papir i platno 1 PAPIR JE DEO PLATNA KOJI SE ŠTAMPA – OZNAČEN JE OKVIROM PAPIR PLATNO
Osnove rada u programu Inkscape Slika 1. svg - Papir i platno 2 PNG

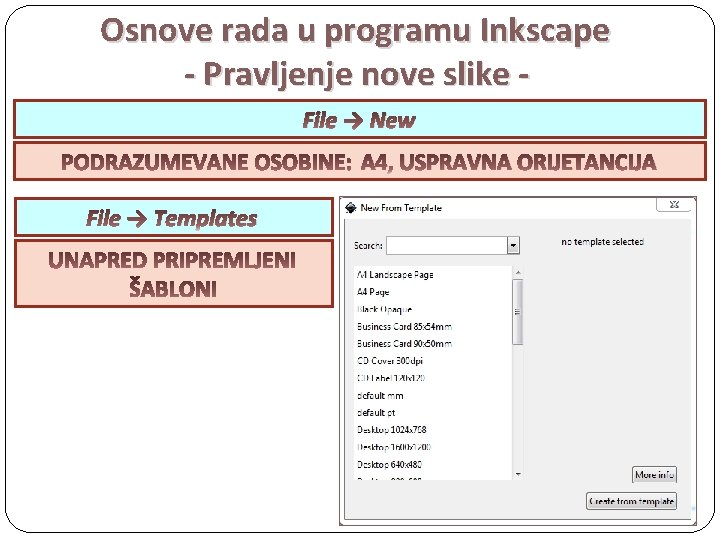

Osnove rada u programu Inkscape - Pravljenje nove slike File → New A 4, USPRAVNA ORIJETANCIJA File → Templates
Sadržaj 1. Osnovni pojmovi 2. Osnove rada u programu Inkscape 3. Crtanje objekata 4. Selektovanje i transformacije

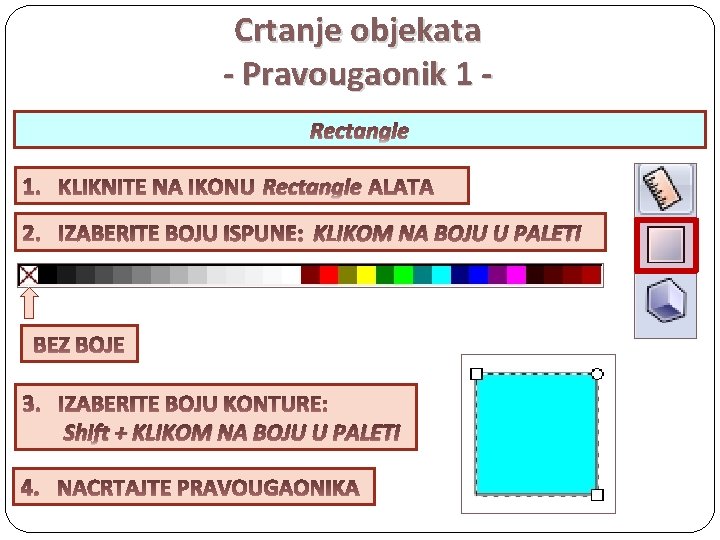

Crtanje objekata - Pravougaonik 1 Rectangle KLIKOM NA BOJU U PALETI Shift + KLIKOM NA BOJU U PALETI
Crtanje objekata - Pravougaonik 2 MENJANJE IZGLEDA KVADRATIĆI – C KRUŽIĆI – W, H

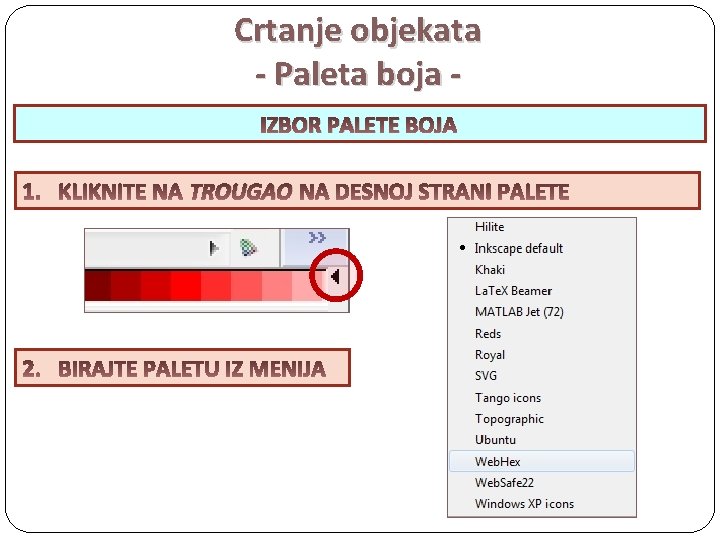

Crtanje objekata - Paleta boja IZBOR PALETE BOJA TROUGAO
Crtanje objekata - Prozor ispune i konture Object → Fill and Stroke FILL – Stroke paint – Stroke style –

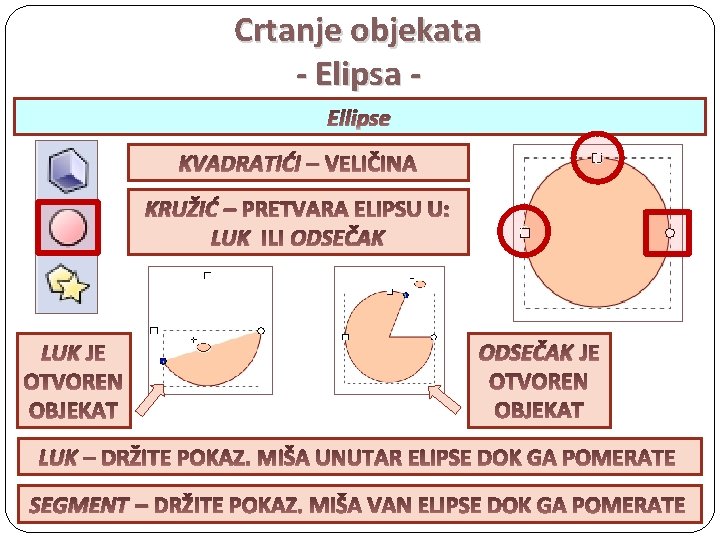

Crtanje objekata - Elipsa Ellipse C KVADRATIĆI – KRUŽIĆ – LUK LUK – SEGMENT – ODSEČAK C ODSEČAK
Crtanje objekata - Zvezda i poligon 1 Star KVADRATIĆI – SHIFT – C C
Crtanje objekata - Zvezda i poligon 2 OPCIJE

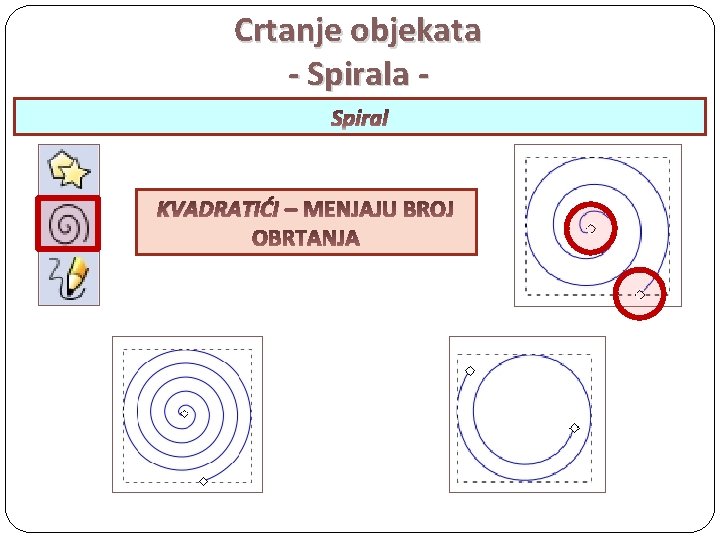

Crtanje objekata - Spirala Spiral KVADRATIĆI – C C
Crtanje objekata - Linearni preliv 1 Prozor ispune i konture: Fill and Stroke – – KVADRATIĆ KRUŽIĆ – C – POMERANJEM OVIH TAČAKA MENJAMO IZGLED PRELIVA C
Crtanje objekata - Linearni preliv 2 PROMENA POČETNE I ZAVRŠNE BOJE Rectangle Ellipse DODAVANJE NOVE BOJE 2. PREVUCITE BOJU IZ PALETE BRISANJE BOJE Delete
Crtanje objekata - Kružni preliv Prozor ispune i konture: Fill and Stroke KRUŽIĆI C C
Crtanje objekata - Istorija izvr šenih promena Edit → Undo History:
Sadržaj 1. Osnovni pojmovi 2. Osnove rada u programu Inkscape 3. Crtanje objekata 4. Selektovanje i transformacije
Selektovanje i transformacije - Selektovanje SELEKTOVANJE POJEDINAČNIH OBJEKATA Selection DODAVANJE I UKLANJANJE OBJEKATA Shift + klik GRUPA OBJEKATA SELEC

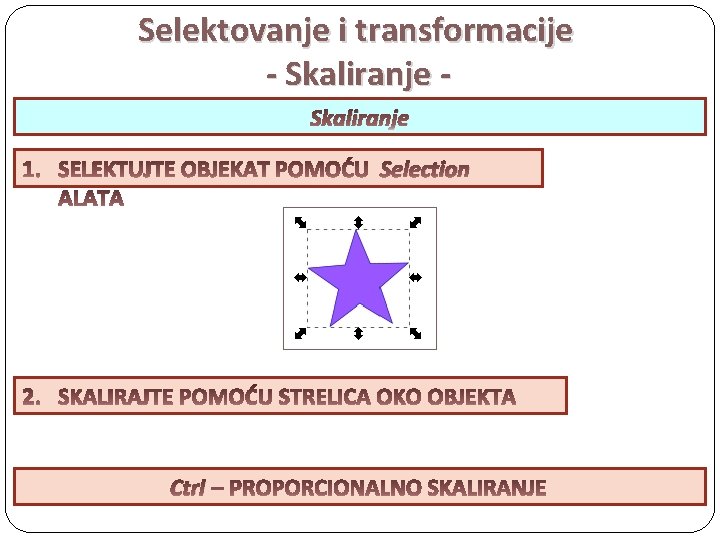

Selektovanje i transformacije - Skaliranje Selection Ctrl
Selektovanje i transformacije - Rotiranje i iskošenje Rotiranje Selection
Besplatni softverski alati Inkscape 1 Zoltan Geller zoltang@ff. uns. ac. rs 2016
