MEN FØRST… … En kjapp repetisjon om kabelinstallasjoner • Hva er de vanligste ledematerialene for installasjonskabel? • Hva er det minste tillatte tverrsnitt for lyskurser? • Hva er det minste tillatte tverrsnitt forbrukerkurser? • Hvordan håndterer vi rask fra kabelinstallasjoner? (Kapp og lignende) • Hvilken formel bruker vi for å finne effekttapet i en kabel? • Rams opp vanlige forlegningsmåter • Hvordan beregner vi den faktiske strømføringsevnen i en kabel?
… OG EN KORT GJENNOMGANG AV TYPEBETEGNELSER. •
OVERBELASTNING OG KORTSLUTNING Hva er overbelastning • • Det er normalt for elektrisk utstyr at det kortvarig trekker mer strøm ved oppstart. Eksempelvis motorer • Skal et elektrisk anlegg ha gode driftsegenskaper, må det tåle en bestemt overbelastningsstrøm over tid før vernet slår ut.
OVERBELASTNING OG KORTSLUTNING Hva er kortslutning • • Siden det oppstår så høye strømmer, er det viktig å få rask utkobling for å unngå skade på installasjon eller omgivelsene • Dette er på grunn av de ekstreme temperaturene som oppstår i ledermaterialet ved kortslutningsstrømmer.
OVERBELASTNING OG KORTSLUTNING
OVERBELASTNING OG KORTSLUTNING
OVERSTRØMSVERNET Virkemåte Eksempel på overstrømsvern: • Kabler og ledninger skal være beskyttet • Automatsikring/Kombivern av overstrømsvern. • Effektbryter • Ved overbelastning eller kortslutning • Smeltesikring skal vernet gi automatisk utkobling. • Manglende utkobling kan føre til farlig oppvarming av ledere
OVERSTRØMSVERNET Automatsikring Smeltesikring
OVERSTRØMSVERNET •
OVERSTRØMSVERNET Automatsikringens karakteristikk Vanlige vern • B-karakteristikk: brukes på normale forbrukerkurser og lyskurser. • C-karakteristikk: Brukes på utstyr med induktiv last, f. eks. motorer og transformatorer • D-karakteristikk: Brukes ved spesielle anlegg med ekstra induktiv last
OVERSTRØMSVERNET Automatsikringens karakteristikk • Har faste verdier man kan bruke for å beregne utløserstrømmene. • Det hjelper oss med å sikre god driftssikkerhet og selektivitet
OVERSTRØMSVERNET Kort om smeltesikring Smeltesikringer er på vei ut, det er ikke lenger standard installasjon. Kan dukke opp på serviceoppdrag Har følgende karakteristikk: • Første bokstav: Står for funksjonsområde • Andre bokstav: Står for beskyttelsesområde
OVERSTRØMSVERNET Kort om smeltesikring Første bokstav: • g= beskyttelse mot overbelastning og kortslutningstrømmer • a= Beskyttelse mot kortslutningsstrømmer Andre bokstav: • L= ledninger • M= apparater og komponenter • R= Halvledere
DOKUMENTASJON •
BRYTEEVNE Vern og sikringer er som vi kjenner til laget for å bryte strømkretsen ved overbelastning eller kortslutning. Men i noen tilfeller oppstår det kortslutningsstrømmer som overstiger enkelte verns bryteevne. I slike tilfeller vil ikke vernet være i stand til å slukke lysbuen som oppstår i bryteanordningen. Dette vil medføre oppheting og smelting av vernets metalldeler. Vern som ikke har tilstrekkelig bryteevne i forhold til kortslutningsstrømmen, skal ha et forankoblet vern som begrenser energimengden som slippes gjennom vernet før kretsen brytes. Et slikt forankoblet vern vil ha funksjon som kortslutningsvern.
BRYTEEVNE
BRYTEEVNE Den verdien som er gitt for vernets bryterevne, det vil si største strømmen den kan bryte på en sikker måte, kan være oppgitt etter forskjellige normer: • EN 60898. 6 k. A (kan betjenes av ikke sakkyndig personell) • EN 60947. 15 k. A (betjenes kun av sakkyndig personell) Valg av forankoblet kortslutningsvern må begrunnes i forhold til hvilket anlegg det er. (Bolig eller industriell)
OPPGAVETID Jobb med oppgave 3. 9 -3. 11
OVERSTRØMSBESKYTTELSE AV LEDNINGSSYSTEMER •

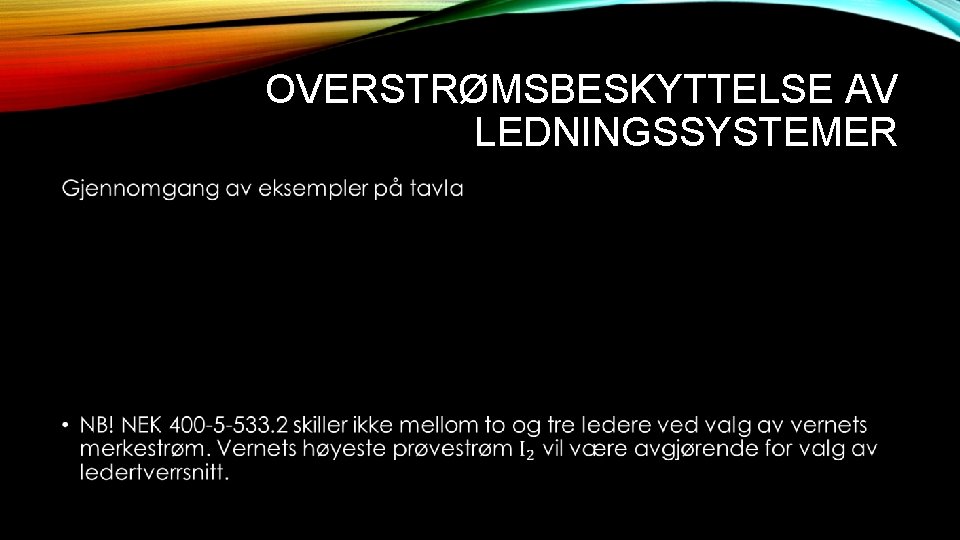

OVERSTRØMSBESKYTTELSE AV LEDNINGSSYSTEMER
OVERSTRØMSBESKYTTELSE AV LEDNINGSSYSTEMER •
BESKYTTELSE MOT KORTSLUTNINGSSTRØMMER Som kjent skal et overstrømsvern som utsettes for en kortslutningsstrøm, bryte kretsen så raskt som mulig. Før overstrømsvernet bryter, vil det slippe igjennom en hvis energimengde som gjør at ledninger og koblingspunkter blir oppvarmet
BESKYTTELSE MOT KORTSLUTNINGSSTRØMMER •
BESKYTTELSE MOT KORTSLUTNINGSSTRØMMER Eksempler på tavlen:

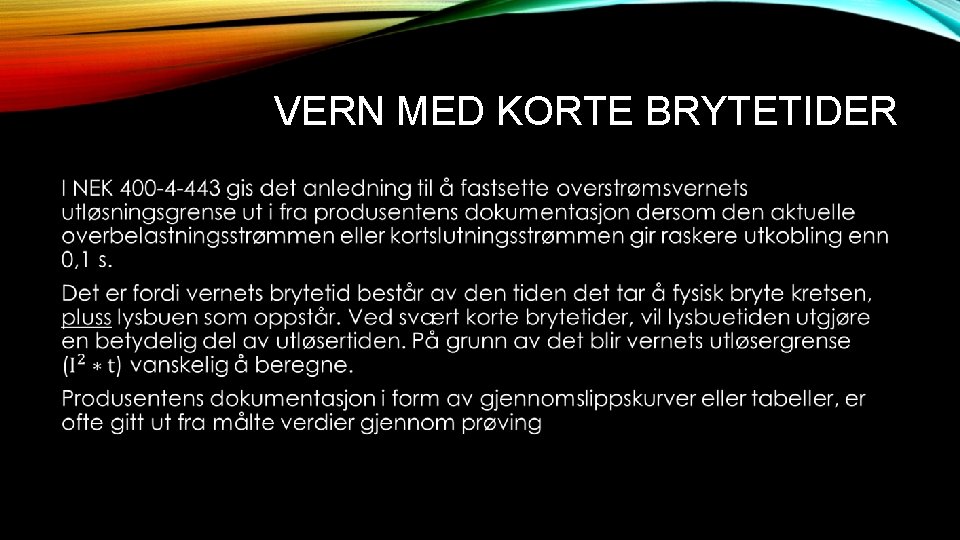

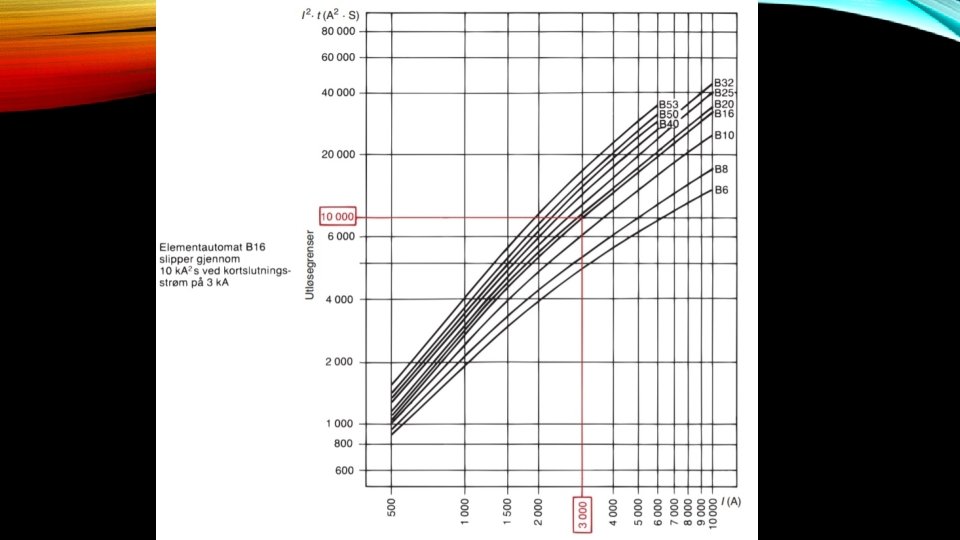

VERN MED KORTE BRYTETIDER •

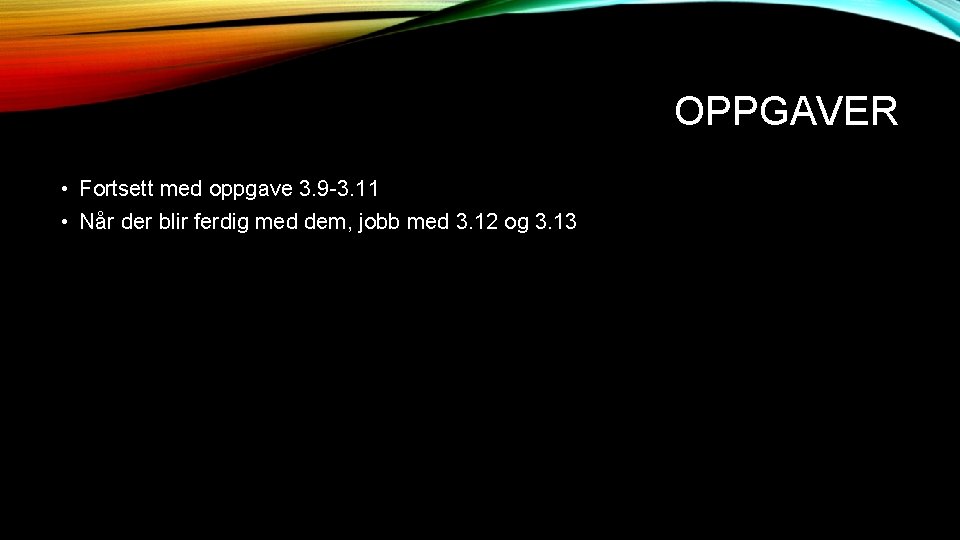

OPPGAVER • Fortsett med oppgave 3. 9 -3. 11 • Når der blir ferdig med dem, jobb med 3. 12 og 3. 13
