BESI COR MATA KULIAH MATERIAL TEKNIK INDUSTRI FAKULTAS TEKNIK UNIVERSITAS MEDAN AREA Sirmas Munte, ST, MT

� karbon 2 -4% � Silicium, mangan, fosfor dan belerang � Temperatur cair 1150 -1300 C

� Grey cast iron (besi cor kelabu) � Nodular cast iron (besi cor nodular/ductile) � White cast iron (besi cor putih) � Malleable cast iron (besi cor malleable)

Element Gray Iron, % White Iron, % Malleable Iron, % Ductile Iron, % Carbon 2, 5 – 4, 0 1, 8 – 3, 6 2, 0 – 2, 6 3, 0 – 4, 0 Silicon 1, 0 – 3, 0 0, 5 – 1, 9 1, 1 – 1, 6 1, 8 – 2, 8 Manganese 0, 25 – 1, 0 0, 25 – 0, 8 0, 2 – 1, 0 0, 1 – 1, 0 Sulfur 0, 02 – 0, 25 0, 06 – 0, 20 0, 04 – 0, 18 0, 03 max Fosfor 0, 05 – 1, 0 0, 06 – 0, 18 max 0, 1 max

� Karbon 2, 5% - 4% � Silikon 1% - 3% � Grafit bentuk flakes, patahannya warna kelabu � Sifat mekanik : - getas dan keras - ductility > bila pembebanan tekanan � Sifat fisik : kekuatan tarik tinggi

� Pipa air pendingin � Pompa air kotor � Roda gigi tirus � Baling-baling kapal

� Besi cor nodular besi cor kelabu + Magnesium atau Cerium “sebelum” di cor � Grafit bentuk nodular

� Kadar silicium rendah � Kecepatan pendinginan tinggi � Karbon bebas+besi sementit

� Rol canai � rantai yang kasar � poros-poros bubungan mobil (seperti pada mesin Jaguar V 12)

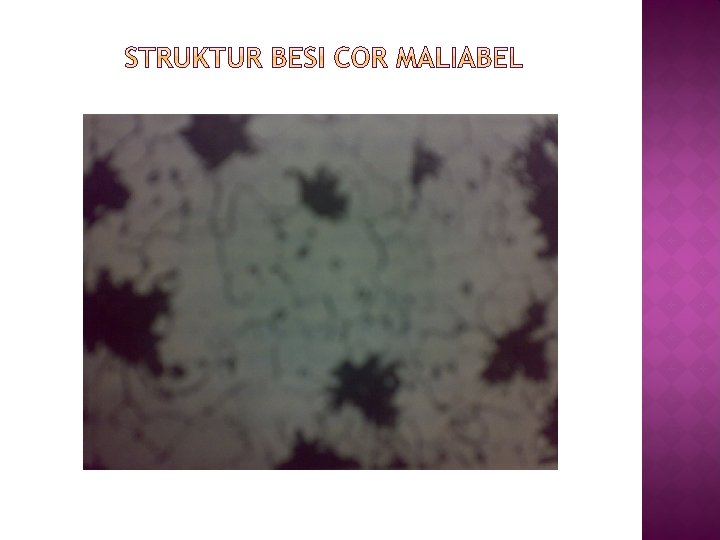

1. 2. Besi cor putih proses pemijaran kemudian karbon yang terikat difundasi, kemudian terjadi dua hal : Karbon bergerak kepinggiran benda tuangan dan keluar dari situ besi cor malleable besi tuang murni Karbonnya melepaskan diri dari ikatan kimia, membentuk sejenis repih dari karbon yang bebas, terbagi oleh bahannya besi tuang muda.

� Piting pipa

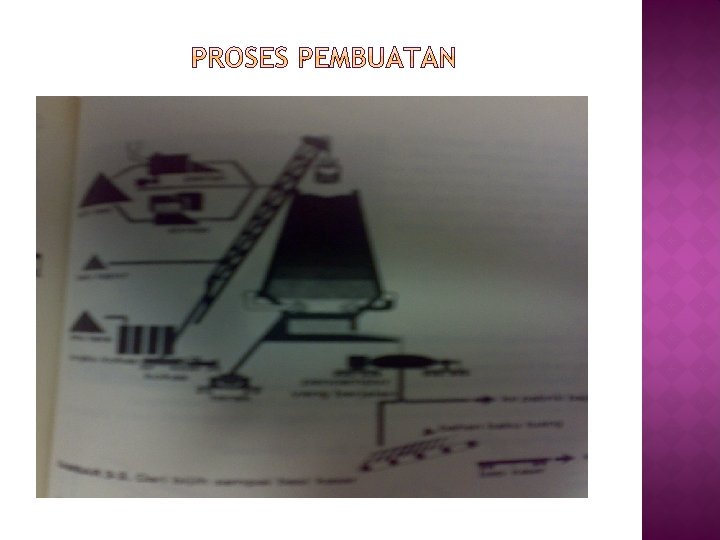

� Pengisian bijih besi, kokas dan zat-zat tambahan

� Udara pembakar dipanaskan di dalam sebuah pemanas udara. � Mencapai bagian dalam dapur melalui mulut-mulut hembus.

Fast Cool Moderate Slow Cool P + Fe 3 C P + Gf P + Gn Pearlitic gray cast iron Ferriitic gray cast iron for 30+ hour White Cast iron Reheat: hold at ~ 700 o. C Fast cool Slow cool P + Gr Pearlitic malleable Ferritic malleable Pearlitic ductile cast iron Ferritic ductile cast iron
