BESI COR CAST IRON Gabriel Sianturi Besi Cor

BESI COR (CAST IRON) Gabriel Sianturi

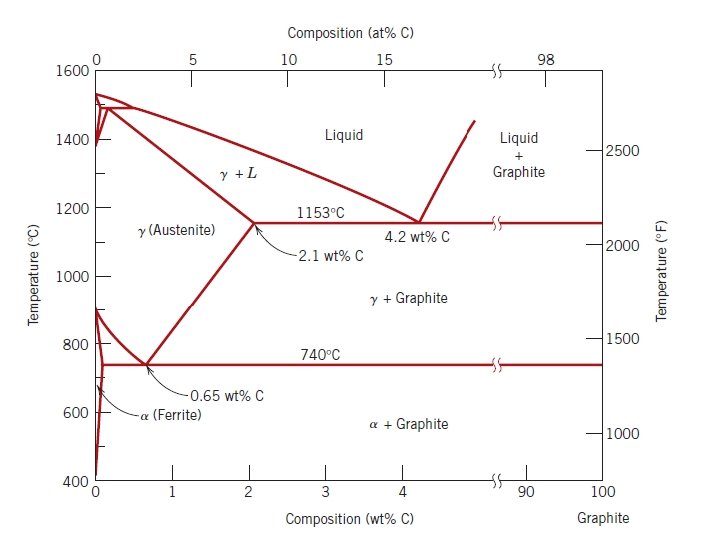

Besi Cor • Besi Cor (cast iron) - Karbon (C) 2. 14 - 4. 5 % - Silikon (Si) 1 - 3% • C dalam bentuk grafit Fe 3 C 3 Fe (α) + C (grafit) Temperatur cair : 1150 -1300 o. C • • Tipe besi cor menurut grafit yang terbentuk - besi cor kelabu (gray cast iron) - besi cor putih (white cast iron) - besi cor maleable (malleable cast iron) - besi cor nodular (nodular cast iron) • • Faktor yang berpengaruh -%C - %Si - laju pendinginan (cooling rate)

Tipe

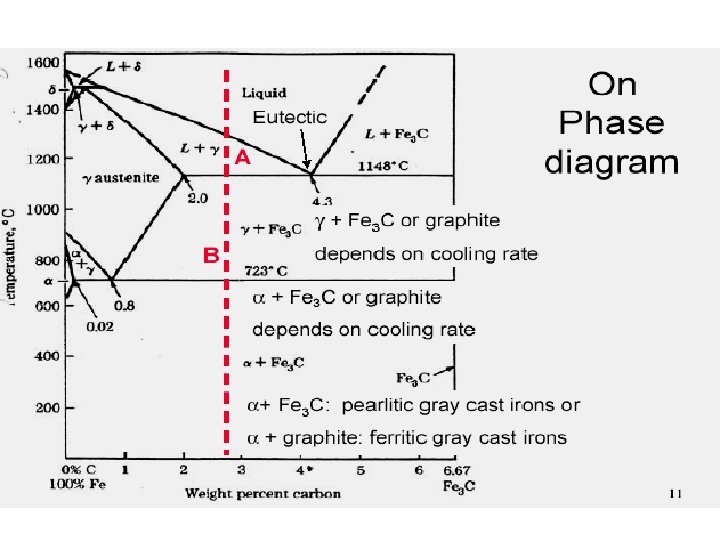

• Besi cor didinginkan dari A atau B • Dari A: g+ L - Pendinginan cepat : g + Fe 3 C (white cast iron) - Pendinginan lambat: g+grafit (gray cast iron) • Dari B : g+grafit - α+Fe 3 C , pearlitic gray cast iron - α+grafit, ferritic gray cast iron

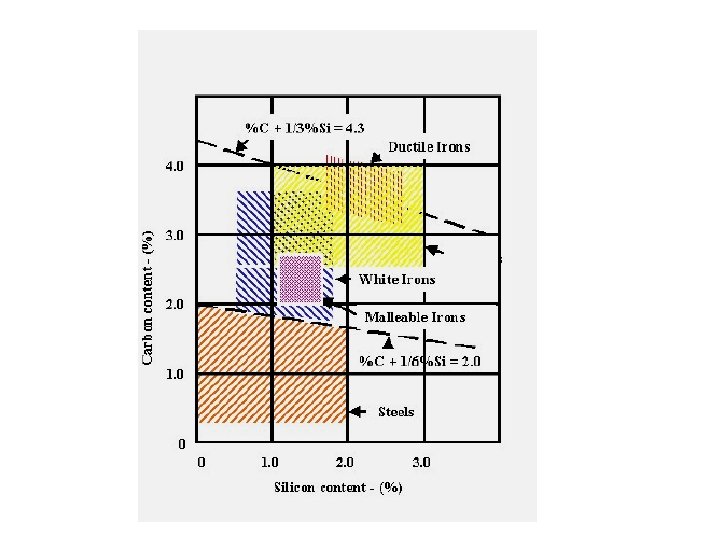

Carbon Equivalent (C. E) • C. E. = %C + 1. 3%Si • Grey dan nodular cast iron - lebih mudah terbentuk jika %C dan %Si tinggi

White Cast Iron • • Fe 3 C + pearlite Permukaan patahan berwarna putih Keuletan rendah Kekerasan tinggi Ketahanan aus baik High compressive stress Digunakan untuk: railway brake shoes, crushing roller, dll

White Cast Iron

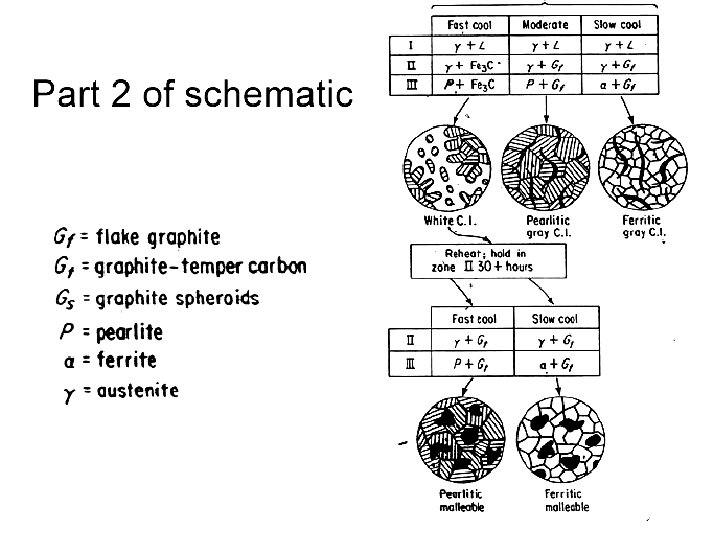

Malleable Cast Iron • Dibentuk dengan menganil (annealing) white iron untuk mentransformasikan Fe 3 C menjadi grafit • Good ductility dan strength • Digunakan untuk small tools, pipe fitting, automobile parts, dll

Gray Cast Iron (1) • Besi cor kelabu (gray cast iron) : - Selama proses pendinginan terbentuk grafit yang menyerupai ranting pohon (graphite flakes) - Permukaan patahan berwarna kelabu (gray)

Gray Cast Iron (2) • • Banyak digunakan Murah Titik cair rendah Fluiditas baik, mudah dicor sehingga menguntungkan pada pengecoran bentuk bensar dan kompleks Machineability excellent Sifat peredaman (damping properties) excellent Ketahanan aus excellent Dapat di heat treatment

Peredaman Gray Cast Iron

Aplikasi Gray Cast Iron • Penggunaan untuk engine block, pump and motor housing, transmision parts, dll

Nodular/Ductile Cast Iron • Bentuk grafit nodular • Pendinginan lambat dengan penambahan magnesium (Mg) dan cerium (Ce)

Tensile Properties • Ferritic softest, pearlitic strongest • Modulus elastisitas bervariasi

Aplikasi Ductile Cast Iron
