BESARAN FISIKA DAN SISTEM SATUAN Pengukuran Pengamatan Peristiwa
BESARAN FISIKA DAN SISTEM SATUAN
Pengukuran Pengamatan Peristiwa Alam Model Eksperimen Apakah yang diukur ? Besaran Fisika
Pengukuran Alat Ukur Kuantitas (Hasil Pengukuran) Sistem Matrik Kalibrasi SI Penyajian Harga Standar ukuran Satuan Sistem satuan

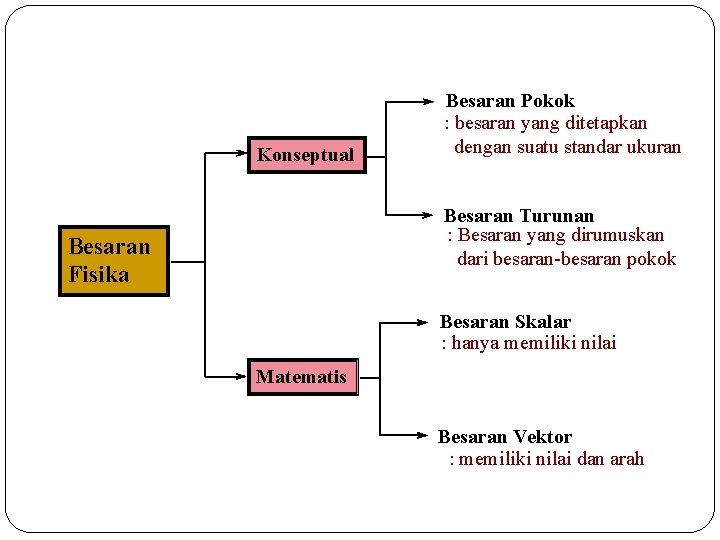

Konseptual Besaran Pokok : besaran yang ditetapkan dengan suatu standar ukuran Besaran Turunan : Besaran yang dirumuskan dari besaran-besaran pokok Besaran Fisika Besaran Skalar : hanya memiliki nilai Matematis Besaran Vektor : memiliki nilai dan arah
Besaran Pokok (dalam SI) Satuan (dalam SI) Massa kilogram (kg) Panjang meter (m) Waktu sekon (s) Arus listrik ampere (A) Suhu kelvin (K) Jumlah Zat mole (mol) Intensitas kandela (cd)
VEKTOR 2. 1
2. 1 BESARAN SKALAR DAN VEKTOR Sifat besaran fisis : § Skalar § Vektor Ø Besaran Skalar Besaran yang cukup dinyatakan oleh besarnya saja (besar dinyatakan oleh bilangan dan satuan). Contoh : waktu, suhu, volume, laju, energi Catatan : skalar tidak tergantung sistem koordinat Ø Besaran Vektor z Besaran yang dicirikan oleh besar dan arah. Contoh : kecepatan, percepatan, gaya Catatan : vektor tergantung sistem koordinat y x 2. 2
2. 2 PENGGAMBARAN DAN PENULISAN (NOTASI) VEKTOR Gambar : P Q Titik P : Titik pangkal vektor Titik Q : Ujung vektor Tanda panah : Arah vektor Panjang PQ = |PQ| : Besarnya (panjang) vektor Notasi Vektor A Huruf tebal Besar vektor A = |A| (pakai tanda mutlak) Pakai tanda panah di atas A Huruf miring Catatan : Untuk selanjutnya notasi vektor yang digunakan huruf tebal 2. 3
a. Dua vektor sama jika arah dan besarnya sama A B b. Dua vektor dikatakan tidak sama jika A=B : 1. Besar sama, arah berbeda A B 2. Besar tidak sama, arah sama A B A B 3. Besar dan arahnya berbeda A B 2. 4

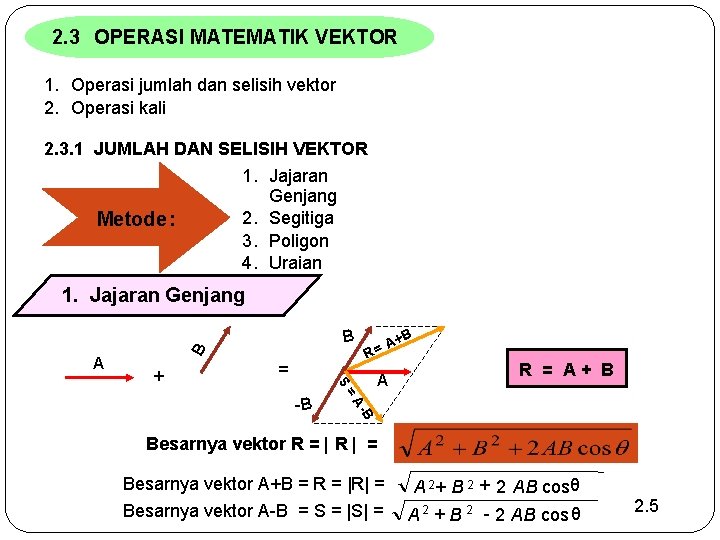

2. 3 OPERASI MATEMATIK VEKTOR 1. Operasi jumlah dan selisih vektor 2. Operasi kali 2. 3. 1 JUMLAH DAN SELISIH VEKTOR 1. Jajaran Genjang 2. Segitiga 3. Poligon 4. Uraian Metode : 1. Jajaran Genjang A B B = A S + +B A R= = B A- -B R = A+ B Besarnya vektor R = | R | = Besarnya vektor A+B = R = |R| = Besarnya vektor A-B = S = |S| = A 2+ B 2 + 2 AB cosθ A 2 + B 2 - 2 AB cos θ 2. 5
§ Jika vektor A dan B searah θ = 0 o : R = A + B § Jika vektor A dan B berlawanan arah θ = 180 o : R = A - B § Jika vektor A dan B Saling tegak lurus θ = 90 o : R = 0 Catatan : Untuk Selisih (-) arah Vektor di balik 2. Segitiga B B A+ = + A 3. Poligon (Segi Banyak) D B C A + + + D = C A+B+C+D A B 2. 6
4. Uraian Vektor diuraikan atas komponen-komponennya (sumbu x dan sumbu y) Y Ay A = Ax. i + Ay. j ; B = Bx. i + By. j A B By Ax Bx Ax = A cos θ ; Bx = B cos θ Ay = A sin θ ; By = B sin θ X Besar vektor A + B = |A+B| = |R| Rx = A x + B x Ry = A y + B y |R| = |A + B| = Arah Vektor R (terhadap sb. x positif) = tg θ = arc tg 2. 7

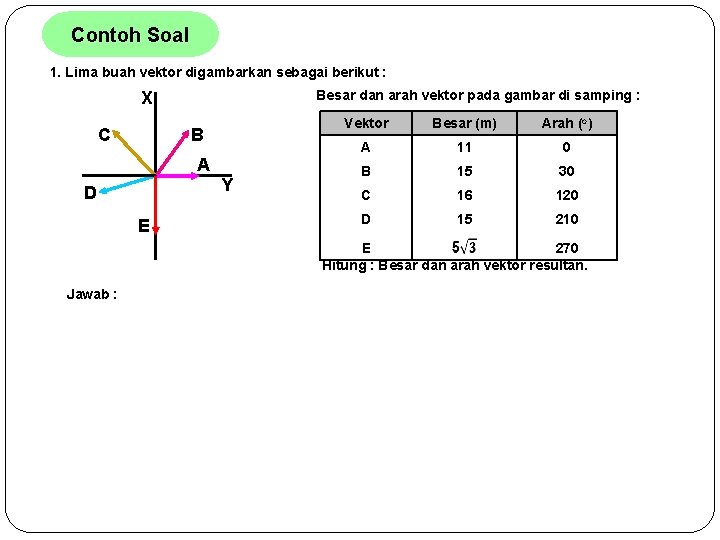

Contoh Soal 1. Lima buah vektor digambarkan sebagai berikut : X C Besar dan arah vektor pada gambar di samping : B A D E Y Vektor Besar (m) Arah (o) A 11 0 B 15 30 C 16 120 D 15 210 E 270 Hitung : Besar dan arah vektor resultan. Jawab :
Solusi :
