bertragungsmedien Twisted Pair Kupferkabel Lichtwellenleiter Glasfaser Wireless Koaxialkabel

Übertragungsmedien – Twisted Pair: Kupferkabel – Lichtwellenleiter: Glasfaser – Wireless – Koaxialkabel – Telefonkabel 1

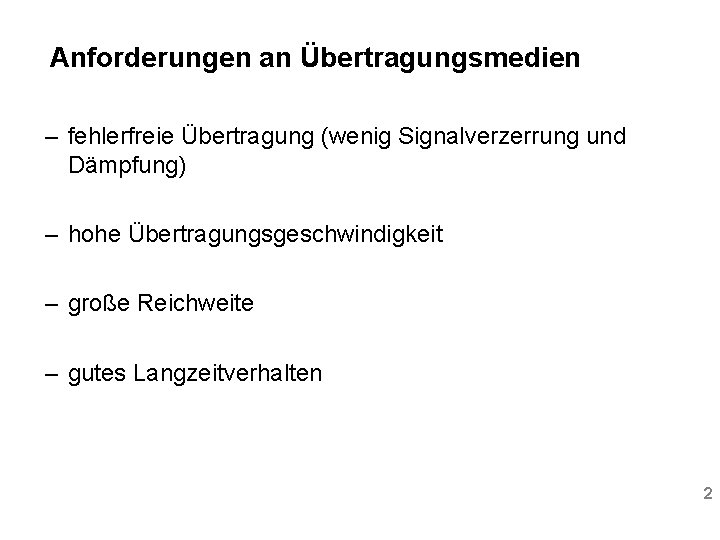

Anforderungen an Übertragungsmedien – fehlerfreie Übertragung (wenig Signalverzerrung und Dämpfung) – hohe Übertragungsgeschwindigkeit – große Reichweite – gutes Langzeitverhalten 2

Strukturierte Verkabelung Tertiärbereich Etagenverteiler: EV Sekundärbereich Gebäudeverteiler: GV Primärbereich Standortverteiler: SV 3

Verkabelung gemäß EN 50173 Standort 1 Standort 2 500 Meter Optomod 90 Meter 1500 Meter 4

Verdrillte Kabel – symmetrische Kabel • Kupferkabel • Verdrillung wegen: – Verminderung der restelektromagnetischen Felder – Minimierung des Übersprecheffekts • Screen = Kabelschirm • Shield = Schirmung einer Doppelader (Twisted Pair): verbessert Übertragung 5

Aufbau eines Kabels 6

Twisted Pair Kabel • Unshielded Twisted Pair (UTP): ohne Paarschirm und ohne Gesamtschirm • Screened Unshielded T. Pair (S/UTP): Abschirmung lediglich des Gesamtkabels • Screened Shielded T. Pair (S/STP): sowohl Gesamtkabel als auch das verdrillte Kabelpaar sind abgeschirmt 7

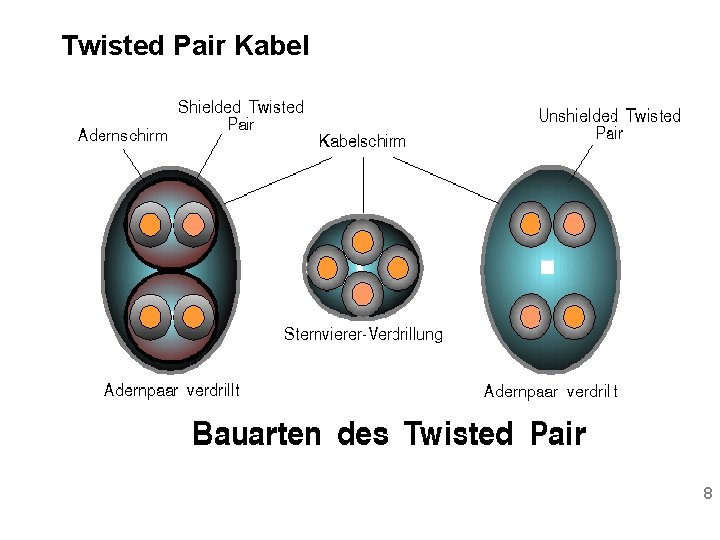

Twisted Pair Kabel 8

Kabelkategorien 1 2 3 4 100 k. Hz 1 MHz 16 MHz 20 MHz ISDN-Basisanschluss ISDN-Primärmultiplexanschl. 10 Base. T, Token Ring 16 -MBit-Token-Ring 5 100 MHz 5 e 100 -300 MHz 100 -MBit-Ethernet Gigabit-Ethernet 6 250 MHz 155 -MBit-ATM, GBit-Ethernet 7 600 MHz 622 -MBit-ATM, GBit-Ethernet 9

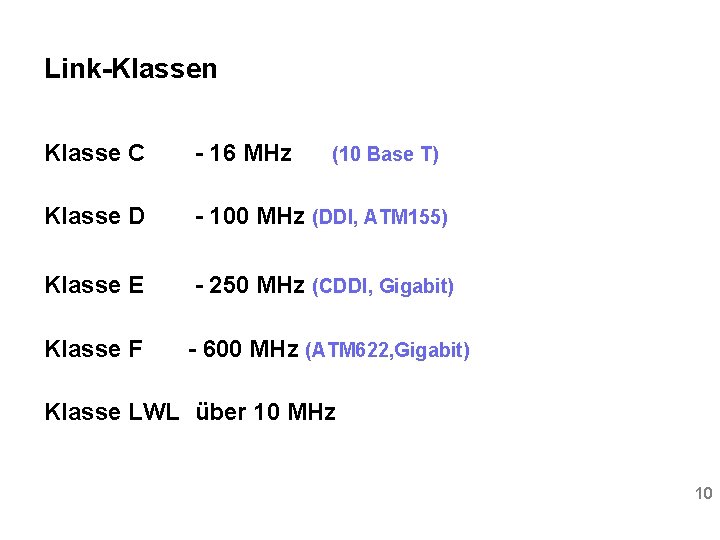

Link-Klassen Klasse C - 16 MHz Klasse D - 100 MHz (DDI, ATM 155) Klasse E - 250 MHz (CDDI, Gigabit) Klasse F - 600 MHz (ATM 622, Gigabit) (10 Base T) Klasse LWL über 10 MHz 10

Momentaner Standard 4 -paarig verdrillte Kabel. . . TWISTED PAIR RJ 45 Steckverbinder Kategorie 5 – Bis 100 MHz – Datenübertragungsrate 100 Mbps – Wellenwiderstand 100 – Kabellänge max. 100 m – IEEE 802. 3 u (Ethernet-Fast Ethernet) – Apple Talk – ISDN –. . . 11

Momentaner Standard 4 -paarig verdrillte Kabel. . . TWISTED PAIR RJ 45 Steckverbinder Kategorie 6 – Bis 250 MHz – Datenübertragungsrate 1 Gbps – Wellenwiderstand 100 – Kabellänge max. 100 m – IEEE 802. 3 u (Ethernet-Fast Ethernet) –. . . 12

Glasfaserkabel - Licht. Wellen. Leiter Fein zylindrische Faser aus Quarzglas Kern und Mantel mit geringerer optischer Dichte Informationsträger: Licht – Monomodefaser: leitungsfähiger aber teurer – Gradientenfasern 13
