Bepalen van een relifvorm In deze oefening proberen
Bepalen van een reliëfvorm In deze oefening proberen we aan de hand van een foto de reliëfvorm te bepalen. Neem dus je foto bij de hand en klik op start. Opgelet : wegens de moeilijkheidsgraad bij het determineren van heuvelruggen aan de hand van een enkele foto werd deze uit de presentatie weggelaten.
Bepalen van een reliëfvorm Om een reliëfvorm te bepalen maken we gebruik van de 4 h’s : • horizon • hellingen • hoogteverschillen • hoogteligging We beginnen met het bekijken van : • de horizon
1. HORIZON Horizon Hellingen Hoogteverschil Hoogteligging horizontaal licht golvend De horizon is … golvend afgerond getand VLAKTE PLATEAU HEUVEL BERG GEBERGTE
1. HORIZON Horizon : horizontaal of lichtgolvend Hellingen Hoogteverschil Hoogteligging Een horizontale of lichtgolvende horizon wijst op een vlakte of een plateau. Voor verdere bepaling gaan we de overblijvende h’s na : hellingen hoogteverschillen hoogteligging VLAKTE PLATEAU HEUVEL BERG GEBERGTE
1. HORIZON Horizon : golvend Hellingen Hoogteverschil Hoogteligging Een golvende horizon wijst op een heuvel. Voor verdere bepaling gaan we de overblijvende h’s na : hellingen hoogteverschillen hoogteligging VLAKTE PLATEAU HEUVEL BERG GEBERGTE
1. HORIZON Horizon : afgerond of getand Hellingen Hoogteverschil Hoogteligging Een afgeronde of getande horizon wijst op een berg of een gebergte. Voor verdere bepaling gaan we de overblijvende h’s na : hellingen hoogteverschillen hoogteligging VLAKTE PLATEAU HEUVEL BERG GEBERGTE
2. HELLINGEN Horizon : horizontaal of lichtgolvend Hellingen Hoogteverschil Hoogteligging niet aanwezig zacht De hellingen zijn … matig steil VLAKTE PLATEAU HEUVEL BERG GEBERGTE

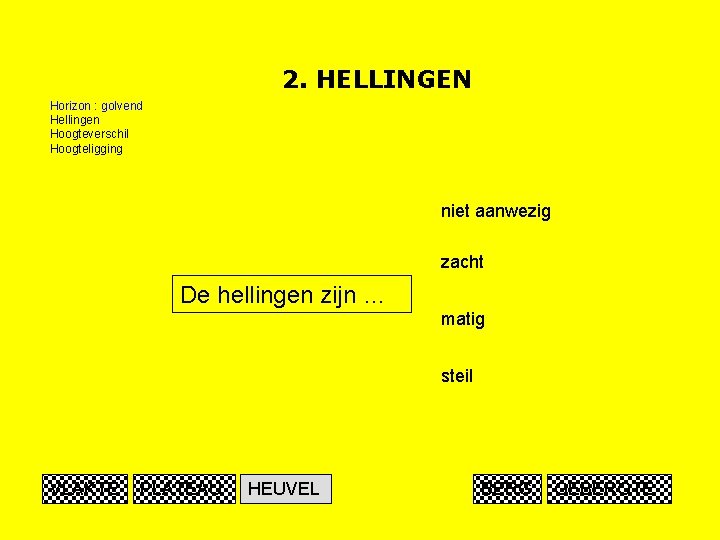

2. HELLINGEN Horizon : golvend Hellingen Hoogteverschil Hoogteligging niet aanwezig zacht De hellingen zijn … matig steil VLAKTE PLATEAU HEUVEL BERG GEBERGTE
2. HELLINGEN Horizon : afgerond of getand Hellingen Hoogteverschil Hoogteligging niet aanwezig zacht De hellingen zijn … matig steil VLAKTE PLATEAU HEUVEL BERG GEBERGTE
2. HELLINGEN Horizon : horizontaal of lichtgolvend Hellingen : geen of zacht Hoogteverschil Hoogteligging Geen of zachte hellingen in een landschap met een horizontale of lichtgolvende horizon wijzen op een vlakte. We controleren de overblijvende h’s : hoogteverschillen hoogteligging VLAKTE PLATEAU HEUVEL BERG GEBERGTE
2. HELLINGEN Horizon : horizontaal of lichtgolvend Hellingen : matig tot steil Hoogteverschil Hoogteligging Matige tot steile hellingen (in de valleiflanken) in een landschap met een horizontale of lichtgolvende horizon wijzen op een plateau. We controleren de overblijvende h’s : hoogteverschillen hoogteligging VLAKTE PLATEAU HEUVEL BERG GEBERGTE
2. HELLINGEN Horizon : golvend Hellingen Hoogteverschil Hoogteligging Opgelet ! Je maakt een fout. Het is onmogelijk dat er geen of slechts zachte hellingen voorkomen in een landschap met een golvende horizon. Eén van beide keuzes was dus verkeerd. Probeer opnieuw : - ik maakte een fout bij de horizon - ik maakte een fout bij de hellingen VLAKTE PLATEAU HEUVEL BERG GEBERGTE
2. HELLINGEN Horizon : golvend Hellingen : matig tot steil Hoogteverschil Hoogteligging Matige tot steile hellingen in een landschap met een golvende horizon wijzen op een heuvel. We controleren de overblijvende h’s : hoogteverschillen hoogteligging VLAKTE PLATEAU HEUVEL BERG GEBERGTE
2. HELLINGEN Horizon : afgerond of getand Hellingen Hoogteverschil Hoogteligging Opgelet ! Je maakt een fout. Het is onmogelijk dat er geen, zachte of zelfs matige hellingen voorkomen in een landschap met een afgeronde of getande horizon. Eén van beide keuzes was dus verkeerd. Probeer opnieuw : - ik maakte een fout bij de horizon - ik maakte een fout bij de hellingen VLAKTE PLATEAU HEUVEL BERG GEBERGTE
2. HELLINGEN Horizon : afgerond of getand Hellingen : steil Hoogteverschil Hoogteligging Steile hellingen in een landschap met een afgeronde of getande horizon wijzen op een berg of gebergte. We controleren de overblijvende h’s : hoogteverschillen hoogteligging VLAKTE PLATEAU HEUVEL BERG GEBERGTE

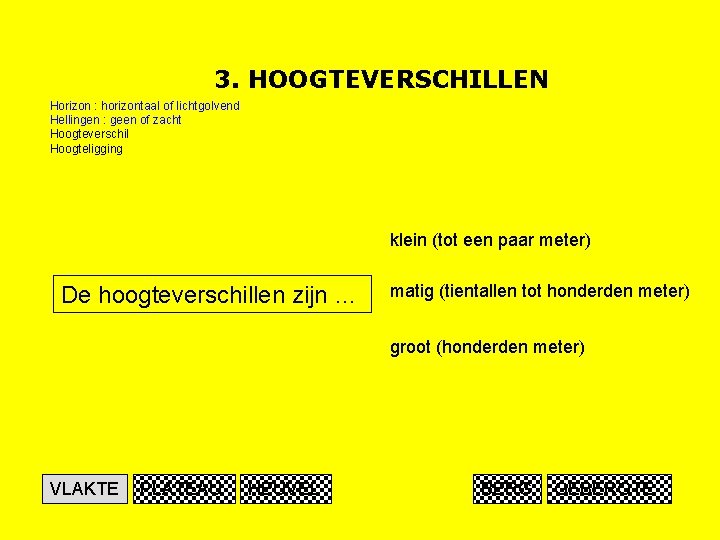

3. HOOGTEVERSCHILLEN Horizon : horizontaal of lichtgolvend Hellingen : geen of zacht Hoogteverschil Hoogteligging klein (tot een paar meter) De hoogteverschillen zijn … matig (tientallen tot honderden meter) groot (honderden meter) VLAKTE PLATEAU HEUVEL BERG GEBERGTE
3. HOOGTEVERSCHILLEN Horizon : horizontaal of lichtgolvend Hellingen : matig tot steil Hoogteverschil Hoogteligging klein (tot een paar meter) De hoogteverschillen zijn … matig (tientallen tot honderden meter) groot (honderden meter) VLAKTE PLATEAU HEUVEL BERG GEBERGTE
3. HOOGTEVERSCHILLEN Horizon : golvend Hellingen : matig tot steil Hoogteverschil Hoogteligging klein (tot een paar meter) De hoogteverschillen zijn … matig (tientallen tot honderden meter) groot (honderden meter) VLAKTE PLATEAU HEUVEL BERG GEBERGTE
3. HOOGTEVERSCHILLEN Horizon : afgerond of getand Hellingen : steil Hoogteverschil Hoogteligging klein (tot een paar meter) De hoogteverschillen zijn … matig (tientallen tot honderden meter) groot (honderden meter) VLAKTE PLATEAU HEUVEL BERG GEBERGTE
3. HOOGTEVERSCHILLEN Horizon : horizontaal of lichtgolvend Hellingen : geen of zacht Hoogteverschillen : klein Hoogteligging Geen of kleine hoogteverschillen bevestigen ons vermoeden. We hebben te maken met een vlakte. Tot slot bekijken we de laatste h : hoogteligging Opgelet : De hoogteligging is op een foto niet af te lezen. Wanneer deze niet in de bijgevoegde tekst vermeld staat dien je een hoogtekaart te raadplegen. VLAKTE PLATEAU HEUVEL BERG GEBERGTE
3. HOOGTEVERSCHILLEN Horizon : horizontaal of lichtgolvend Hellingen : geen of zacht Hoogteverschil Hoogteligging Opgelet ! Je maakt een fout. In een landschap met geen of zachte hellingen kunnen geen matige of grote hoogteverschillen voorkomen. Eén van beide keuzes was dus verkeerd. Probeer opnieuw : - ik maakte een fout bij de hellingen - ik maakte een fout bij de hoogteverschillen VLAKTE PLATEAU HEUVEL BERG GEBERGTE
3. HOOGTEVERSCHILLEN Horizon : horizontaal of lichtgolvend Hellingen : matig tot steil Hoogteverschil Hoogteligging Opgelet ! Je maakt een fout. In een landschap met matige tot steile hellingen kunnen geen kleine hoogteverschillen voorkomen. Eén van beide keuzes is dus verkeerd. Probeer opnieuw : - ik maakte een fout bij de hellingen - ik maakte een fout bij de hoogteverschillen VLAKTE PLATEAU HEUVEL BERG GEBERGTE
3. HOOGTEVERSCHILLEN Horizon : horizontaal of lichtgolvend Hellingen : matig tot steil Hoogteverschillen : matig Hoogteligging De matige hoogteverschillen bevestigen ons vermoeden. We hebben te maken met een plateau. Tot slot bekijken we de laatste h : hoogteligging Opgelet : De hoogteligging is op een foto niet af te lezen. Wanneer deze niet in de bijgevoegde tekst vermeld staat dien je een hoogtekaart te raadplegen. VLAKTE PLATEAU HEUVEL BERG GEBERGTE
3. HOOGTEVERSCHILLEN Horizon : horizontaal of lichtgolvend Hellingen : matig tot steil Hoogteverschil Hoogteligging Opgelet ! Je maakt een fout. In een landschap met een horizontale of lichtgolvende horizon met matig tot steile hellingen kunnen geen grote hoogteverschillen voorkomen. Eén van je keuzes was dus verkeerd. Probeer opnieuw : - ik maakte een fout bij de horizon - ik maakte een fout bij de hellingen - ik maakte een fout bij de hoogteverschillen VLAKTE PLATEAU HEUVEL BERG GEBERGTE
3. HOOGTEVERSCHILLEN Horizon : golvend Hellingen : matig tot steil Hoogteverschil Hoogteligging Opgelet ! Je maakt een fout. In een golvend landschap met matige tot steile hellingen kunnen geen kleine hoogteverschillen voorkomen. Eén van beide keuzes was dus verkeerd. Probeer opnieuw : - ik maakte een fout bij de hellingen - ik maakte een fout bij de hoogteverschillen VLAKTE PLATEAU HEUVEL BERG GEBERGTE
3. HOOGTEVERSCHILLEN Horizon : golvend Hellingen : matig tot steil Hoogteverschillen : matig Hoogteligging De matige hoogteverschillen bevestigen ons vermoeden. We hebben te maken met een heuvel. Tot slot bekijken we de laatste h : hoogteligging Opgelet : De hoogteligging is op een foto niet af te lezen. Wanneer deze niet in de bijgevoegde tekst vermeld staat dien je een hoogtekaart te raadplegen. VLAKTE PLATEAU HEUVEL BERG GEBERGTE
3. HOOGTEVERSCHILLEN Horizon : golvend Hellingen : matig tot steil Hoogteverschil Hoogteligging Opgelet ! Je maakt een fout. In een golvend landschap met matige tot steile hellingen kunnen geen grote hoogteverschillen voorkomen. Eén van je keuzes was dus verkeerd. Probeer opnieuw : - ik maakte een fout bij de horizon - ik maakte een fout bij de hellingen - ik maakte een fout bij de hoogteverschillen VLAKTE PLATEAU HEUVEL BERG GEBERGTE
3. HOOGTEVERSCHILLEN Horizon : afgerond of getand Hellingen : steil Hoogteverschil Hoogteligging Opgelet ! Je maakt een fout. In een landschap met afgeronde of getande horizon met steile hellingen kunnen geen kleine of zelfs matige hoogteverschillen voorkomen. Eén van je keuzes was dus verkeerd. Probeer opnieuw : - ik maakte een fout bij de horizon - ik maakte een fout bij de hellingen - ik maakte een fout bij de hoogteverschillen VLAKTE PLATEAU HEUVEL BERG GEBERGTE

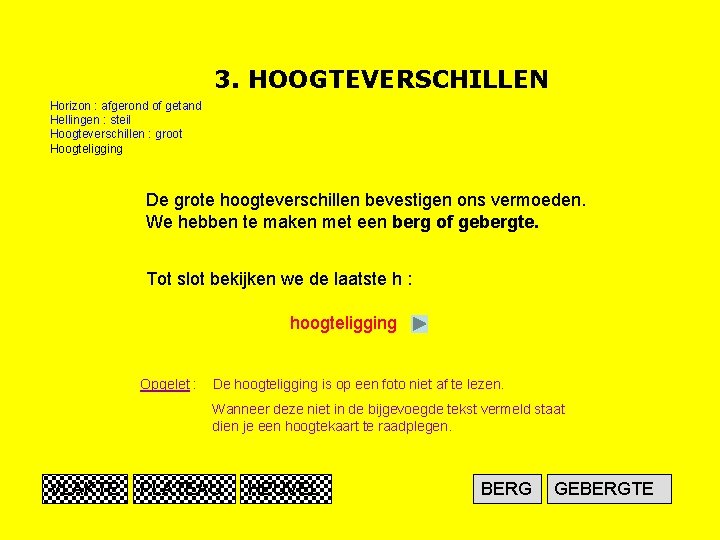

3. HOOGTEVERSCHILLEN Horizon : afgerond of getand Hellingen : steil Hoogteverschillen : groot Hoogteligging De grote hoogteverschillen bevestigen ons vermoeden. We hebben te maken met een berg of gebergte. Tot slot bekijken we de laatste h : hoogteligging Opgelet : De hoogteligging is op een foto niet af te lezen. Wanneer deze niet in de bijgevoegde tekst vermeld staat dien je een hoogtekaart te raadplegen. VLAKTE PLATEAU HEUVEL BERG GEBERGTE
4. HOOGTELIIGING Horizon : horizontaal of lichtgolvend Hellingen : geen of zacht Hoogteverschillen : klein Hoogteligging van 0 tot 200 meter De hoogteligging … tussen 2000 meter boven 2000 meter VLAKTE PLATEAU HEUVEL BERG GEBERGTE
4. HOOGTELIIGING Horizon : horizontaal of lichtgolvend Hellingen : matig tot steil Hoogteverschillen : matig Hoogteligging van 0 tot 200 meter De hoogteligging … tussen 2000 meter boven 2000 meter VLAKTE PLATEAU HEUVEL BERG GEBERGTE
4. HOOGTELIIGING Horizon : golvend Hellingen : matig tot steil Hoogteverschillen : matig Hoogteligging van 0 tot 200 meter De hoogteligging … tussen 2000 meter boven 2000 meter VLAKTE PLATEAU HEUVEL BERG GEBERGTE
4. HOOGTELIIGING Horizon : afgerond of getand Hellingen : steil Hoogteverschillen : groot Hoogteligging van 0 tot 200 meter De hoogteligging … tussen 2000 meter boven 2000 meter VLAKTE PLATEAU HEUVEL BERG GEBERGTE
4. HOOGTELIIGING Horizon : horizontaal of lichtgolvend Hellingen : geen of zacht Hoogteverschillen : klein Hoogteligging : van 0 tot 200 meter Met een hoogteligging van 0 tot 200 meter bevinden we ons in het Laagland. Onze reliëfvorm is dus een LAAGVLAKTE PLATEAU HEUVEL BERG GEBERGTE
LAAGVLAKTE Horizon : horizontaal of lichtgolvend Hellingen : geen of zacht Hoogteverschillen : klein Hoogteligging : van 0 tot 200 meter VLAKTE PLATEAU HEUVEL BERG GEBERGTE
4. HOOGTELIIGING Horizon : horizontaal of lichtgolvend Hellingen : geen of zacht Hoogteverschillen : klein Hoogteligging : tussen 2000 meter Met een hoogteligging tussen 2000 meter bevinden we ons in het Middelland. Onze reliëfvorm is dus een VLAKTE PLATEAU HEUVEL BERG GEBERGTE
VLAKTE Horizon : horizontaal of lichtgolvend Hellingen : geen of zacht Hoogteverschillen : klein Hoogteligging : tussen 2000 meter VLAKTE PLATEAU HEUVEL BERG GEBERGTE

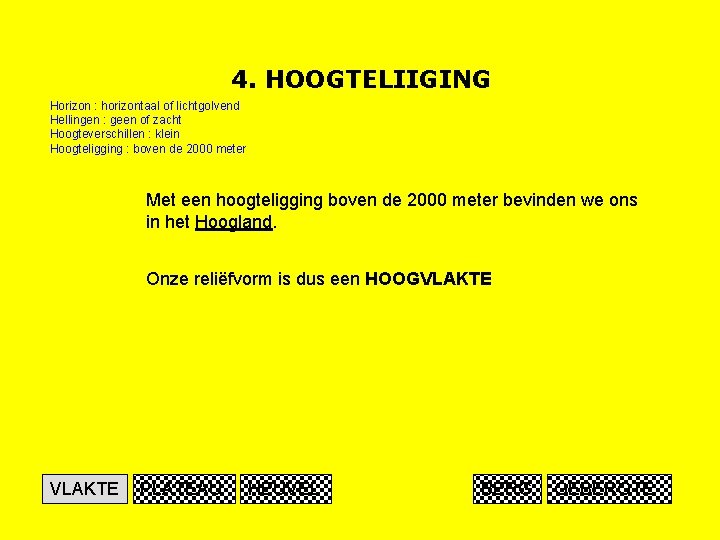

4. HOOGTELIIGING Horizon : horizontaal of lichtgolvend Hellingen : geen of zacht Hoogteverschillen : klein Hoogteligging : boven de 2000 meter Met een hoogteligging boven de 2000 meter bevinden we ons in het Hoogland. Onze reliëfvorm is dus een HOOGVLAKTE PLATEAU HEUVEL BERG GEBERGTE
HOOGVLAKTE Horizon : horizontaal of lichtgolvend Hellingen : geen of zacht Hoogteverschillen : klein Hoogteligging : boven de 2000 meter VLAKTE PLATEAU HEUVEL BERG GEBERGTE

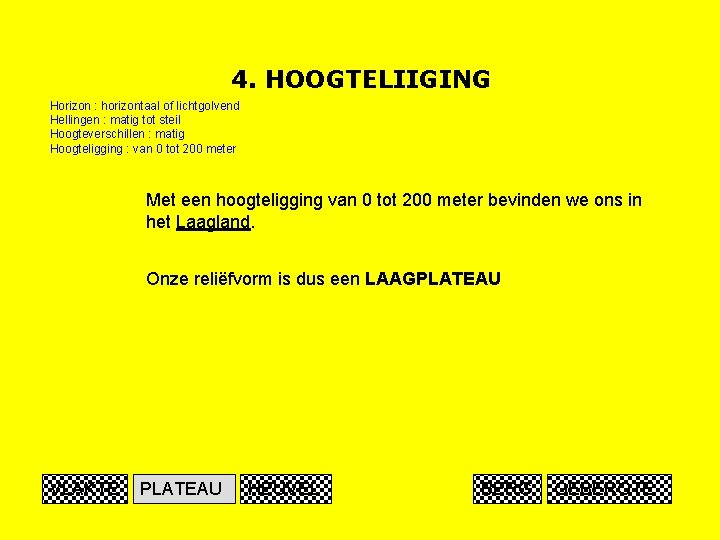

4. HOOGTELIIGING Horizon : horizontaal of lichtgolvend Hellingen : matig tot steil Hoogteverschillen : matig Hoogteligging : van 0 tot 200 meter Met een hoogteligging van 0 tot 200 meter bevinden we ons in het Laagland. Onze reliëfvorm is dus een LAAGPLATEAU VLAKTE PLATEAU HEUVEL BERG GEBERGTE
LAAGPLATEAU Horizon : horizontaal of lichtgolvend Hellingen : matig tot steil Hoogteverschillen : matig Hoogteligging : van 0 tot 200 meter VLAKTE PLATEAU HEUVEL BERG GEBERGTE

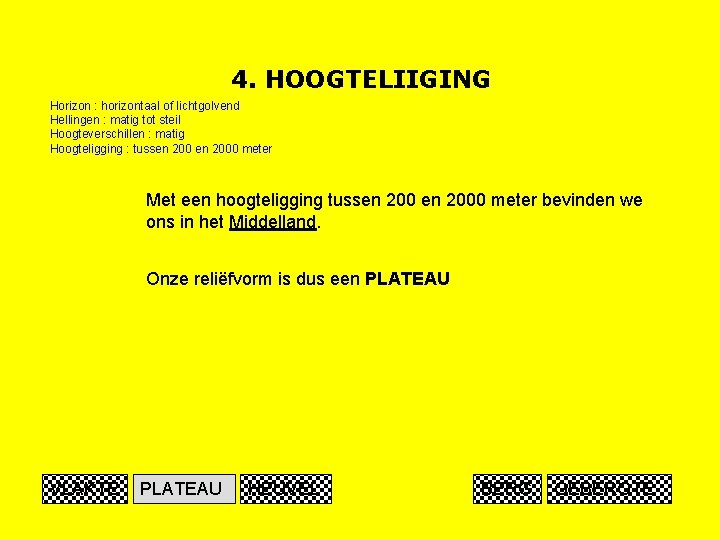

4. HOOGTELIIGING Horizon : horizontaal of lichtgolvend Hellingen : matig tot steil Hoogteverschillen : matig Hoogteligging : tussen 2000 meter Met een hoogteligging tussen 2000 meter bevinden we ons in het Middelland. Onze reliëfvorm is dus een PLATEAU VLAKTE PLATEAU HEUVEL BERG GEBERGTE

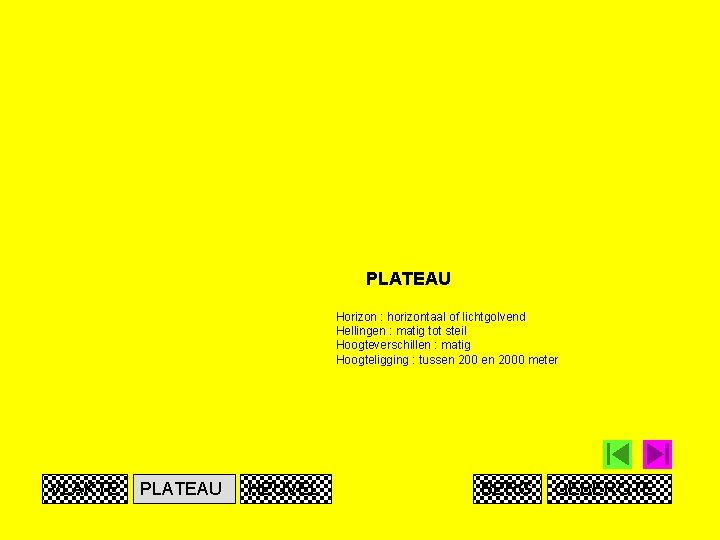

PLATEAU Horizon : horizontaal of lichtgolvend Hellingen : matig tot steil Hoogteverschillen : matig Hoogteligging : tussen 2000 meter VLAKTE PLATEAU HEUVEL BERG GEBERGTE
4. HOOGTELIIGING Horizon : horizontaal of lichtgolvend Hellingen : matig tot steil Hoogteverschillen : matig Hoogteligging : boven de 2000 meter Met een hoogteligging boven de 2000 meter bevinden we ons in het Hoogland. Onze reliëfvorm is dus een HOOGPLATEAU VLAKTE PLATEAU HEUVEL BERG GEBERGTE

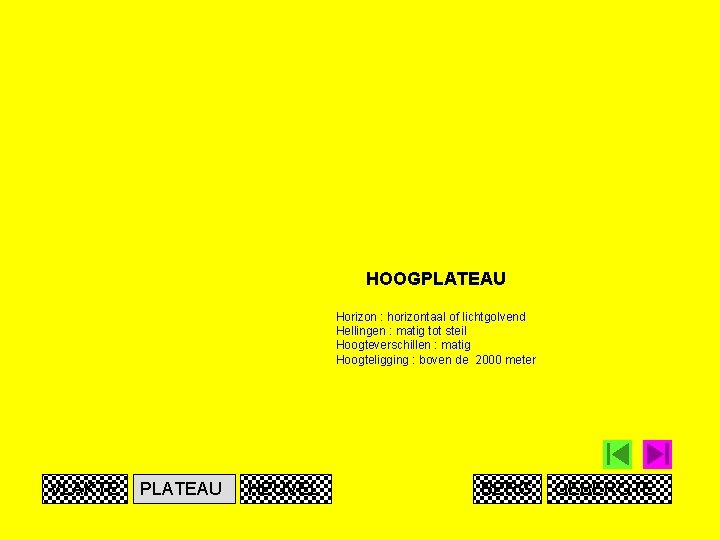

HOOGPLATEAU Horizon : horizontaal of lichtgolvend Hellingen : matig tot steil Hoogteverschillen : matig Hoogteligging : boven de 2000 meter VLAKTE PLATEAU HEUVEL BERG GEBERGTE
4. HOOGTELIIGING Horizon : golvend Hellingen : matig tot steil Hoogteverschillen : matig Hoogteligging : van 0 tot 200 meter Met een hoogteligging van 0 tot 200 meter bevinden we ons in het Laagland. Onze reliëfvorm is dus een LAGE HEUVEL VLAKTE PLATEAU HEUVEL BERG GEBERGTE
LAGE HEUVEL Afzonderlijke top VLAKTE PLATEAU HEUVEL Horizon : golvend Langgerekte top (kam) Hellingen : matig tot steil Hoogteverschillen : matig Hoogteligging : van 0 tot 200 meter BERG GEBERGTE
4. HOOGTELIIGING Horizon : golvend Hellingen : matig tot steil Hoogteverschillen : matig Hoogteligging : tussen 2000 meter Met een hoogteligging tussen 2000 meter bevinden we ons in het Middelland. Onze reliëfvorm is dus een HEUVEL VLAKTE PLATEAU HEUVEL BERG GEBERGTE
HEUVEL Afzonderlijke top VLAKTE PLATEAU HEUVEL Horizon : golvend Langgerekte top (kam) Hellingen : matig tot steil Hoogteverschillen : matig Hoogteligging : van 0 tot 200 meter BERG GEBERGTE
4. HOOGTELIGGING Horizon : afgerond of getand Hellingen : steil Hoogteverschil : groot Hoogteligging Opgelet ! Je maakt een fout. Een landschap met een afgeronde of getande horizon, met steile hellingen en grote hoogteverschillen kan onmogelijk voorkomen op een hoogte van minder dan 200 meter Eén van je keuzes is dus verkeerd Probeer opnieuw : - ik maakte een fout bij de horizon - ik maakte een fout bij de hellingen - ik maakte een fout bij de hoogteverschillen VLAKTE PLATEAU HEUVEL BERG GEBERGTE
4. HOOGTELIIGING Horizon : afgerond of getand Hellingen : steil Hoogteverschillen : groot Hoogteligging : tussen 2000 meter Met een hoogteligging tussen 2000 meter bevinden we ons in het Middelland. Onze reliëfvorm is dus een MIDDELHOGE BERG of een MIDDELGEBERGTE VLAKTE PLATEAU HEUVEL BERG GEBERGTE
MIDDELHOGE BERG of een MIDDELGEBERGTE Afzonderlijke top VLAKTE PLATEAU Horizon : afgerond of getand Meerdere toppen Hellingen : steil Hoogteverschillen : groot Hoogteligging : tussen 2000 meter HEUVEL BERG GEBERGTE
4. HOOGTELIIGING Horizon : afgerond of getand Hellingen : steil Hoogteverschillen : groot Hoogteligging : boven de 2000 meter Met een hoogteligging boven de 2000 meter bevinden we ons in het Hoogland. Onze reliëfvorm is dus een HOGE BERG of een HOOGGEBERGTE VLAKTE PLATEAU HEUVEL BERG GEBERGTE
HOGE BERG of een HOOGGEBERGTE Horizon : afgerond of getand Afzonderlijke top Hellingen : steil Meerdere toppen Hoogteverschillen : groot Hoogteligging : boven de 2000 meter VLAKTE PLATEAU HEUVEL BERG GEBERGTE
Tot een volgende keer
