Benutzerhinweise: Die nächste Folie sowie die jeweils nächste Aktion wird mit einem Klick eingeleitet S 2 S 1 R 4 M Aktive, miteinander kommunizierende Fühler blinken grau/gelb, Fühlerbezeichnung entsprechen den Fühlerbelegungen von RESOL Aktive Pumpen drehen sich im Uhrzeigersinn, Bezeichnung entspricht der Relaisbelegung von RESOL Aktivierte Ventile sind entsprechend der Flussrichtung Schwarz und schalten in die darauf folgende Flussrichtung um, Bezeichnung entspricht der Relaisbelegung von RESOL Aktive Mischventile pulsieren

Hinweis zum Einbau des Dreiwege-Ventils

1. Warmwasser-Solaranlagen

1. 1 Warmwasser-Solaranlagen mit 1 Speicher

S 1 1. 1. 1 Standard-Solaranlage zur Warmwasser. Bereitung mit Solarspeicher Deltasol BS R 1 SF Kessel. Regelung S 2 Kessel KW

1. 1. 2 S 1 Frischwasserspeicher zur Warmwasserbereitung, mit Öl-/Gaskessel Deltasol ES, Anl. 4 R 1 S 3 R 4 SF Kessel. Regelung Kessel S 2 KW

1. 2 Warmwasser-Solaranlagen mit 2 Speicher

1. 2. 1 Anlage mit Solarspeicher und vorhandenem WW-Speicher Deltasol BS S 1 R 1 SF Kessel. Regelung Kessel S 2 KW

1. 2. 2 Anlage mit Solarspeicher und Umladung in vorhandenen WW-Speicher - Deltasol ES, Anl. 2 S 1 R 3 R 1 S 3 S 4 SF Kessel. Regelung Kessel S 2 KW

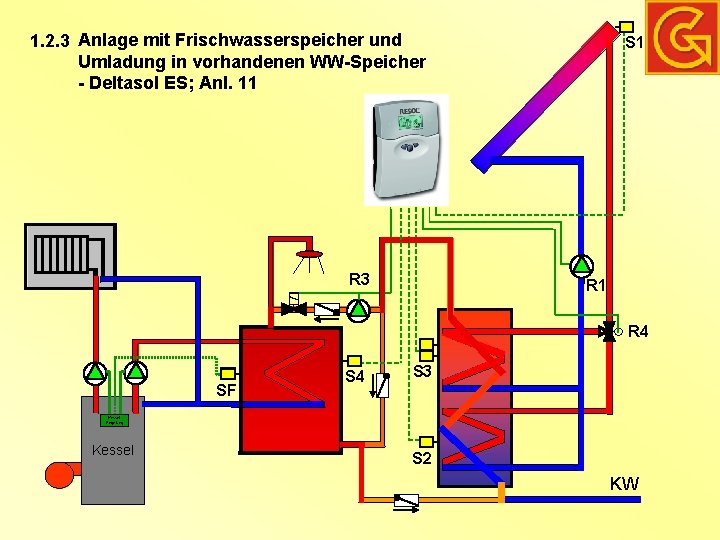

1. 2. 3 Anlage mit Frischwasserspeicher und Umladung in vorhandenen WW-Speicher - Deltasol ES; Anl. 11 R 3 S 1 R 4 SF S 4 S 3 Kessel. Regelung Kessel S 2 KW

1. 2. 4 Anlage mit Solarspeicher und vorhandenem vorgeschaltetem WW-Speicher – Deltasol ES, Anl. 5 SF S 4 KW R 1 R 4 Kessel. Regelung Kessel S 1 S 2

2. Solaranlagen zur Warmwasserbereitung und Heizungsunterstützung

2. 1 Anlagen mit Solarspeicher und Pufferspeicher

2. 1. 1 Anlage mit Solarspeicher, Pufferspeicher-WT, Rücklaufanhebung mit 3 -Wege-Ventil - Deltasol ES, Anl. 32 S 5 S 1 R 5 Pufferspeicher WW-Speicher R 1 S 4 SF R 4 Kessel. Regelung Kessel S 3 KW S 2

2. 1. 2 Anlage mit Solarspeicher, Pufferspeicher-WT, Holzkessel, Rücklaufanhebung mit 3 -Wege-Ventil - Deltasol M S 8 S 1 R 7 Pufferspeicher WW-Speicher SF R 1 S 5 S 7 R 4 Kessel. Regelung Kessel S 2 R 6 S 4 KW TV Festbrennstoffkessel

2. 2 Anlagen mit Kombi-Speicher

S 1 2. 2. 1 Anlage mit Kombispeicher und Heizungs. Rücklauf-Anhebung mit 3 -Wege-Ventil - Deltasol ES, Anl. 9 SF R 1 M S 5 R 5 S 3 Kessel. Regelung Kessel S 2

2. 2. 2 Anlage mit Kombispeicher, Holzkessel, und Rücklauf-Anhebung mit 3 -Wege-Ventil Deltasol ES, Anl. 21 S 1 SF M S 6 R 1 S 5 R 5 S 3 Kessel. Regelung R 2 Kessel S 2 TV Festbrennstoffkessel

2. 2. 3 Anlage mit Kombispeicher, Heizkreis aus Speicher, Nachheizung Brauchwasser – Deltasol M S 11 S 9 R 9 S 3 M R 7/R 8 S 12 R 3 R 6 Kessel S 2 R 1

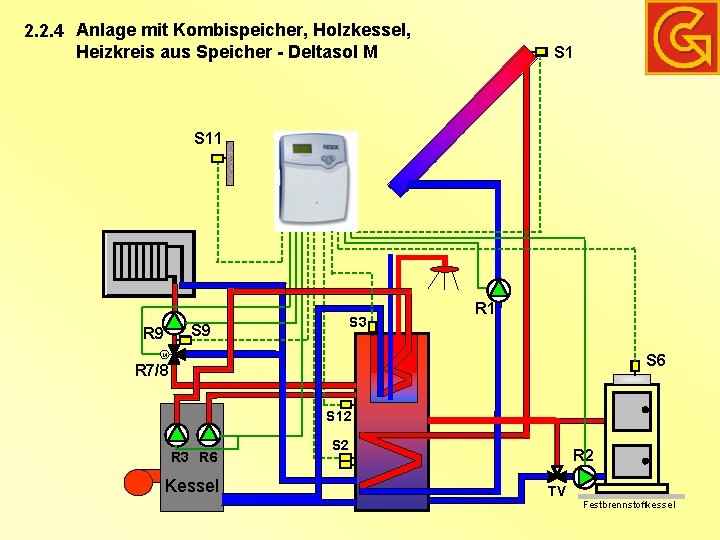

2. 2. 4 Anlage mit Kombispeicher, Holzkessel, Heizkreis aus Speicher - Deltasol M S 11 S 3 S 9 R 1 M S 6 R 7/8 S 12 R 3 R 6 Kessel S 2 R 2 TV Festbrennstoffkessel

2. 2. 5 Anlage mit Kombispeicher und Holzkessel, Heizkreis aus Speicher, (ohne Öl-/Gaskessel) – Deltasol M S 11 R 9 S 9 M S 6 R 7/8 S 2 R 2 TV Festbrennstoffkessel

2. 3 Anlagen mit Frischwasserspeicher, Rücklaufanhebung mit 3 -Wege-Ventil

S 1 2. 3. 1 Anlage mit Frischwasserspeicher, und Rücklauf-Anhebung mit 3 -Wege-Ventil Deltasol ES, Anl. 32 R 1 M S 3 S 5 R 4 SF R 5 S 4 Kessel. Regelung Kessel S 2 KW

2. 3. 2 Anlage mit Frischwasserspeicher und nachgeschaltetem WW-Speicher, Rücklaufanhebung mit 3 -Wege-Ventil – Deltasol M S 1 SF S 6 R 1 S 5 M S 2 S 8 R 6 Kessel. Regelung R 4 R 7 S 7 Kessel S 4 KW

2. 3. 3 Anlage mit Frischwasserspeicher, Holzkessel und Rücklauf-Anhebung mit 3 -Wege-Ventil - Deltasol M S 1 R 1 M S 2 S 8 R 7 SF S 3 R 4 S 7 Kessel. Regelung Kessel R 3 S 4 TV KW Festbrennstoffkessel

2. 3. 4 Anlage mit Frischwasserspeicher, Holzkessel und nachgeschaltetem WW-Speicher, Rücklaufanhebung mit 3 -Wege-Ventil – Deltasol M S 1 SF S 6 R 1 S 5 R 4 S 3 M S 8 R 6 Kessel. Regelung R 7 S 2 S 7 Kessel R 3 S 4 KW TV Festbrennstoffkessel

2. 3. 5 Anlage mit Frischwasserspeicher, Holzkessel, Pufferspeicher WT und Rücklaufanhebung S 1 mit 3 -Wege-Ventil – Deltasol M R 1 R 5 Pufferspeicher M S 6 R 8 S 2 S 3 R 2 S 8 SF S 7 Kessel. Regelung R 4 Kessel S 4 R 3 TV Festbrennstoffkessel S 5 R 7

2. 4 Anlagen mit Frischwasserspeicher, Heizkreis aus Speicher

2. 4. 1 Anlage mit Frischwasserspeicher, Heizkreis aus Speicher – Deltasol M S 11 R 9 S 2 S 3 M R 7/8 R 4 S 12 R 3/6 Kessel S 4 KW

2. 4. 2 Anlage mit Frischwasserspeicher, Heizkreis aus Speicher und nachgeschaltetem WW-Speicher – Deltasol M S 1 S 2 HKM S 6 Deltasol M mit HKM 2 R 1 HKM S 2 M R 3 R 6 R 4 R 2/3 HKM S 3 HKM R 5 HKM Kessel S 4 KW

2. 4. 3 Anlage mit Frischwasserspeicher, Holzkessel, Heizkreis aus Speicher - Deltasol M S 11 R 9 S 9 M S 2 SF R 7/8 Kessel. Regelung Kessel S 6 R 4 S 3 R 6 S 4 R 3 KW TV Festbrennstoffkessel

2. 4. 4 Anlage mit Frischwasserspeicher, Holzkessel, Heizkreis aus Speicher und nachgeschaltetem WW-Speicher – Deltasol M S 1 S 6 S 2 HKM Deltasol M mit HKM 2 R 1 HKM S 1 HKM R 6 M R 3 R 2/3 HKM R 5 HKM Kessel S 2 S 7 R 4 S 3 HKM S 4 R 7 KW TV Festbrennstoffkessel

2. 4. 5 Anlage mit Frischwasserspeicher, Holzkessel, Pufferspeicher WT, Heizkreis aus Frischwasserspeicher Rücklauf in Pufferspeicher – Deltasol M S 1 S 2 HKM Deltasol M mit HKM 2 R 1 HKM Pufferspeicher S 1 HKM M S 2 R 2/3 HKM S 7 R 2 S 4 Festbrennstoffkessel R 5 HKM Kessel S 5 R 8 KW TV S 9 S 3 HKM R 4 R 7 R 5

2. 4. 6 Anlage mit Frischwasserspeicher, Holzkesssel (ohne ÖL-/Gaskessel), mit Heizkreis aus Frischwasserspeicher - Deltasol M S 11 R 9 S 9 M S 2 R 7/8 R 4 S 3 S 4 R 3 KW TV Festbrennstoffkessel

2. 4. 7 Anlage mit Hygienespeicher, Pufferspeicher, Holzkessel (ohne ÖL-/Gaskessel) mit Heizkreis aus Hygienespeicher – Deltasol M S 11 R 9 Pufferspeicher S 9 M S 2 R 7/8 R 2 R 5 S 6 S 3 R 4 S 4 R 3 S 5 R 6 KW TV Festbrennstoffkessel

2. 5 Anlagen mit Solarübergabestationen und Pufferspeicher

2. 5. 1 a Anlage mit Solarübergabestation, Pufferspeicher(n), Frischwasserstation und Heizungsrücklauf-Anhebung mit 3 -Wege-Ventil – Deltasol M S 1 KW Regler Frischwasser S 2 HKM Deltasol M mit HKM 2 S 1 HKM R 2/3 HKM M R 6 S 2 S 8 S 3 HKM R 7 S 3 R 2 Kessel S 4 Schichtenspeicher

2. 5. 1 b Anlage mit Solarübergabestation, Pufferspeicher(n), Frischwasserstation und Heizungsrücklauf-Anhebung mit 3 -Wege-Ventil – Deltasol M S 1 KW Regler Frischwasser S 2 HKM Deltasol M mit HKM 2 S 1 HKM R 2/3 HKM M R 6 S 8 S 3 HKM R 7 S 2 S 7 R 4 S 3 R 2 Kessel S 4 R 4 Schichtenspeicher

2. 5. 2 a Anlage mit Solarübergabestation, Pufferspeicher, Frischwasserstation, Heizkreis aus Pufferspeicher(n) – Deltasol M S 11 KW Regler Frischwasser S 9 R 7/8 R 1 M R 3/6 S 5 S 2 S 3 R 2 Kessel S 4 Schichtenspeicher

2. 5. 2 b Anlage mit Solarübergabestation, Pufferspeicher, Frischwasserstation, Heizkreis aus Pufferspeicher(n) – Deltasol M S 11 KW Regler Frischwasser S 9 R 7/8 R 1 M R 3/6 S 5 S 2 R 4 R 2 Kessel S 4 R 4 Schichtenspeicher

2. 5. 3 Anlage mit Solarübergabestation, Pufferspeicher(n), Frischwasserstation und Heizungsrücklauf-Anhebung mit 3 -Wege-Ventil – Deltasol M S 1 KW Regler Frischwasser S 2 HKM Deltasol M mit HKM 2 S 1 HKM R 2/3 HKM M R 6 S 3 HKM S 6 S 2 S 8 R 7 S 3 R 2 Kessel R 3 S 4 TV Festbrennstoffkessel Schichtenspeicher

2. 5. 4 Anlage mit Solarübergabestation, Holzkessel, Pufferspeicher(n), Frischwasserstation, Heizkreis aus Pufferspeicher(n) – Deltasol M S 1 KW S 2 HKM Regler Frischwasser Deltasol M mit HKM 2 S 1 HKM R 1 M R 2/3 HKM S 3 HKM R 6 S 5 S 2 S 3 R 2 Kessel R 3 S 4 TV Schichtenspeicher Festbrennstoffkessel

3. Solaranlagen zur Warmwasserbereitung, Heizungsunterstützung und Schwimbaderwärmung

3. 1. 1 Anlage mit Frischwasserspeicher und Schwimmbad-WT, Rücklaufanhebung mit 3 -Wege-Ventil – Deltasol M S 1 R 5 S 9 M Kessel Nachheizung R 2 S 8 R 7 S 2 SF S 7 Kessel. Regelung R 4 Kessel Filter R 8/9 S 4 S 5 Schwimmbad
