Bentuk dan Struktur Sinyal Termodulasi 2017 Sistem Modulasi

Bentuk dan Struktur Sinyal Termodulasi 2017

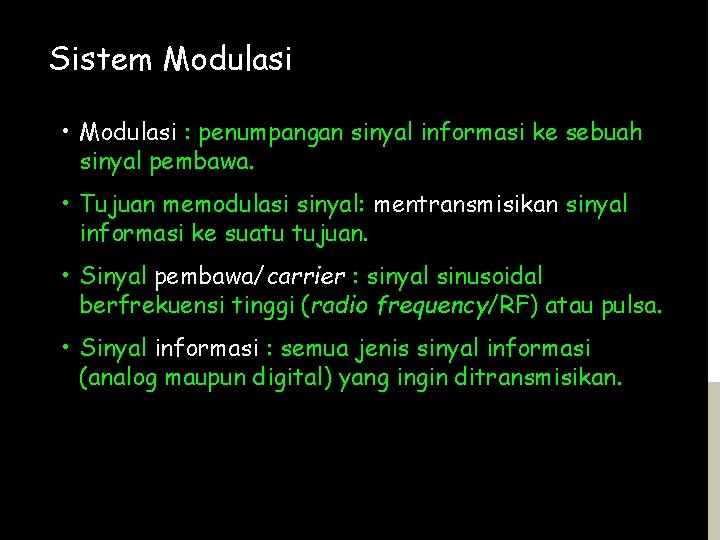

Sistem Modulasi • Modulasi : penumpangan sinyal informasi ke sebuah sinyal pembawa. • Tujuan memodulasi sinyal: mentransmisikan sinyal informasi ke suatu tujuan. • Sinyal pembawa/carrier : sinyal sinusoidal berfrekuensi tinggi (radio frequency/RF) atau pulsa. • Sinyal informasi : semua jenis sinyal informasi (analog maupun digital) yang ingin ditransmisikan.

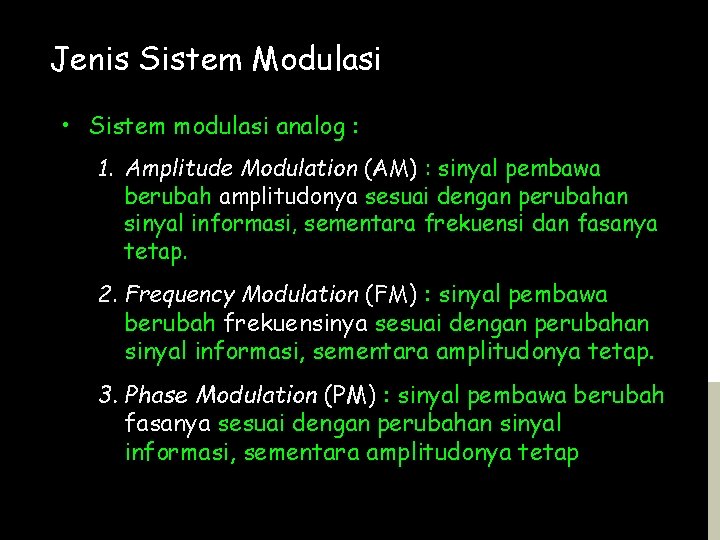

Jenis Sistem Modulasi • Sistem modulasi analog : 1. Amplitude Modulation (AM) : sinyal pembawa berubah amplitudonya sesuai dengan perubahan sinyal informasi, sementara frekuensi dan fasanya tetap. 2. Frequency Modulation (FM) : sinyal pembawa berubah frekuensinya sesuai dengan perubahan sinyal informasi, sementara amplitudonya tetap. 3. Phase Modulation (PM) : sinyal pembawa berubah fasanya sesuai dengan perubahan sinyal informasi, sementara amplitudonya tetap

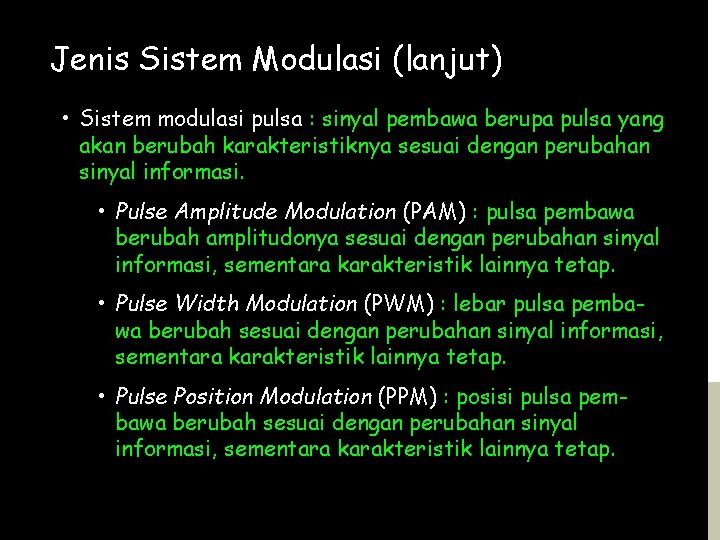

Jenis Sistem Modulasi (lanjut) • Sistem modulasi pulsa : sinyal pembawa berupa pulsa yang akan berubah karakteristiknya sesuai dengan perubahan sinyal informasi. • Pulse Amplitude Modulation (PAM) : pulsa pembawa berubah amplitudonya sesuai dengan perubahan sinyal informasi, sementara karakteristik lainnya tetap. • Pulse Width Modulation (PWM) : lebar pulsa pembawa berubah sesuai dengan perubahan sinyal informasi, sementara karakteristik lainnya tetap. • Pulse Position Modulation (PPM) : posisi pulsa pembawa berubah sesuai dengan perubahan sinyal informasi, sementara karakteristik lainnya tetap.

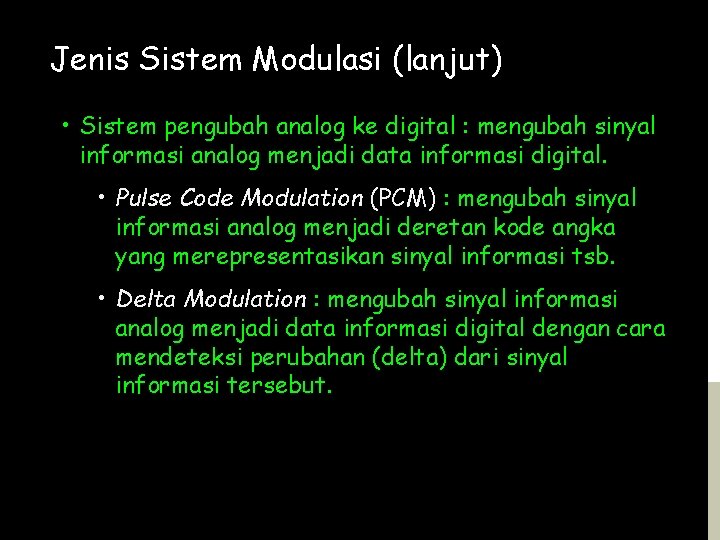

Jenis Sistem Modulasi (lanjut) • Sistem pengubah analog ke digital : mengubah sinyal informasi analog menjadi data informasi digital. • Pulse Code Modulation (PCM) : mengubah sinyal informasi analog menjadi deretan kode angka yang merepresentasikan sinyal informasi tsb. • Delta Modulation : mengubah sinyal informasi analog menjadi data informasi digital dengan cara mendeteksi perubahan (delta) dari sinyal informasi tersebut.

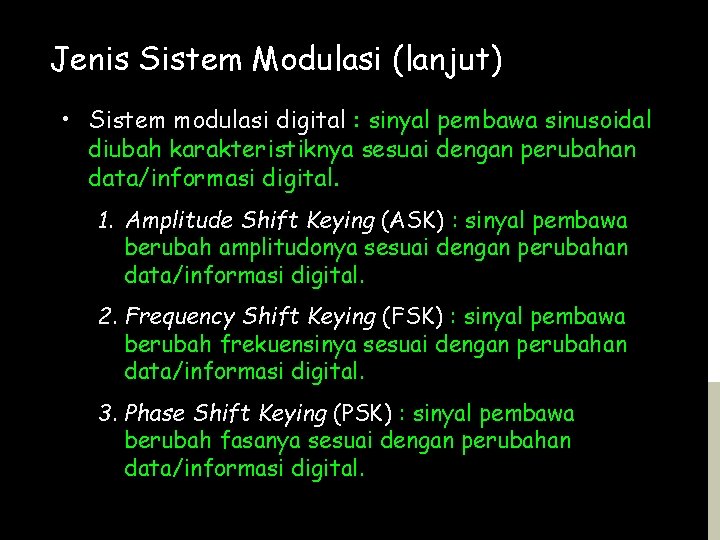

Jenis Sistem Modulasi (lanjut) • Sistem modulasi digital : sinyal pembawa sinusoidal diubah karakteristiknya sesuai dengan perubahan data/informasi digital. 1. Amplitude Shift Keying (ASK) : sinyal pembawa berubah amplitudonya sesuai dengan perubahan data/informasi digital. 2. Frequency Shift Keying (FSK) : sinyal pembawa berubah frekuensinya sesuai dengan perubahan data/informasi digital. 3. Phase Shift Keying (PSK) : sinyal pembawa berubah fasanya sesuai dengan perubahan data/informasi digital.

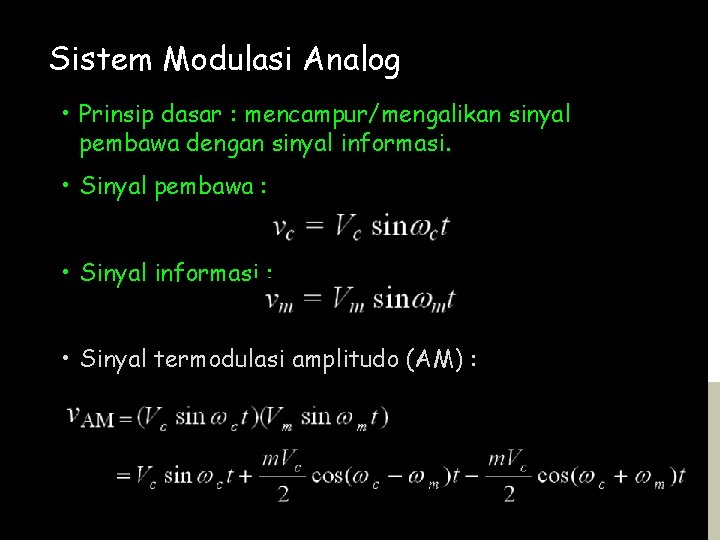

Sistem Modulasi Analog • Prinsip dasar : mencampur/mengalikan sinyal pembawa dengan sinyal informasi. • Sinyal pembawa : • Sinyal informasi : • Sinyal termodulasi amplitudo (AM) :

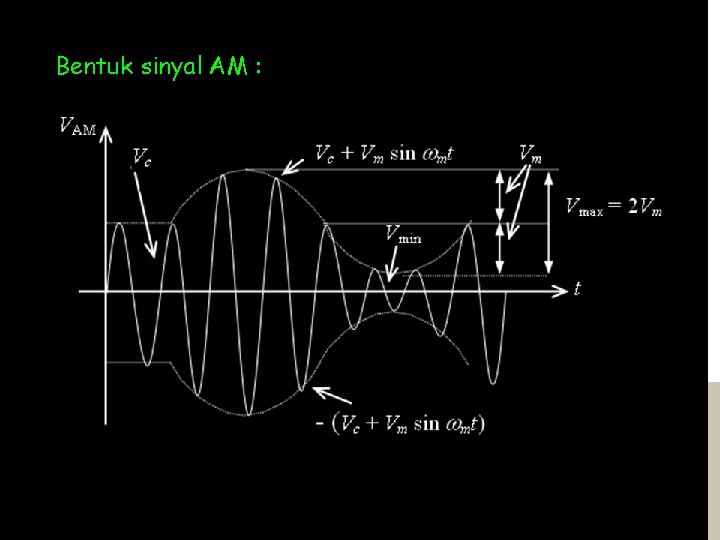

Bentuk sinyal AM :

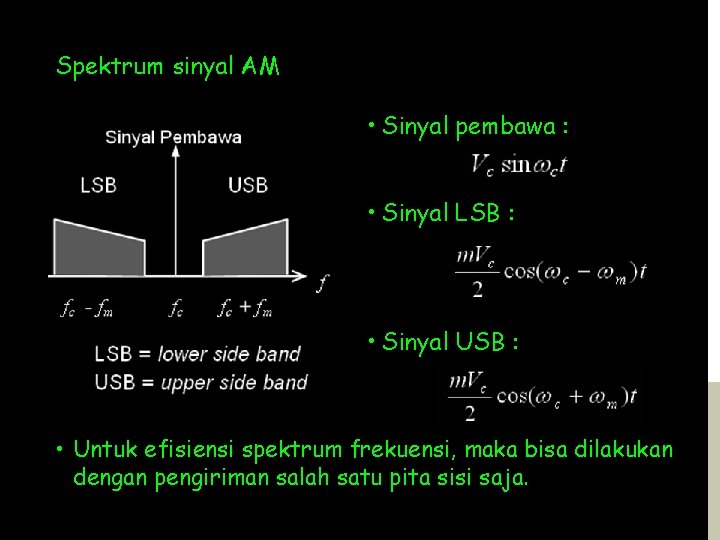

Spektrum sinyal AM • Sinyal pembawa : • Sinyal LSB : • Sinyal USB : • Untuk efisiensi spektrum frekuensi, maka bisa dilakukan dengan pengiriman salah satu pita sisi saja.

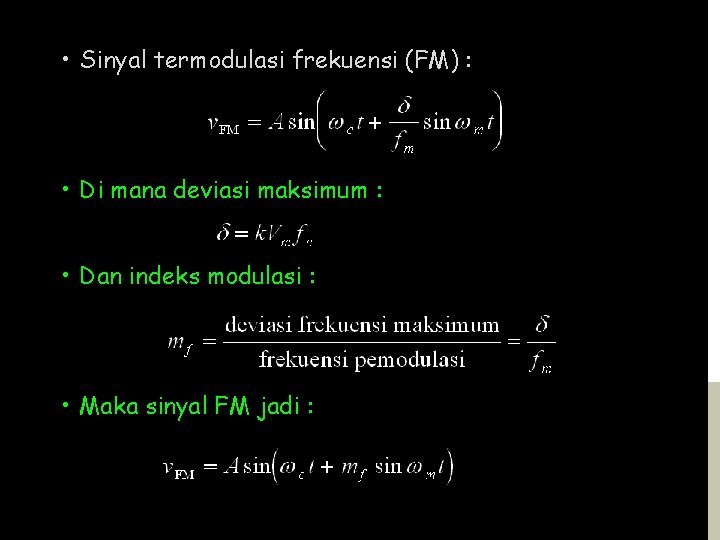

• Sinyal termodulasi frekuensi (FM) : • Di mana deviasi maksimum : • Dan indeks modulasi : • Maka sinyal FM jadi :

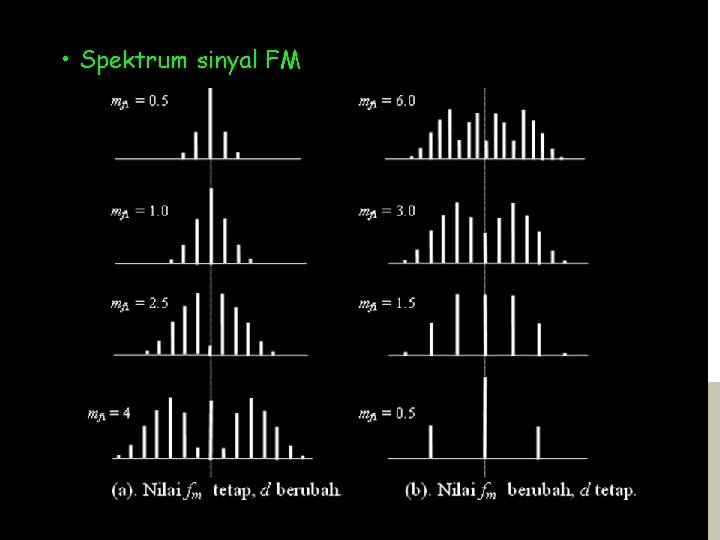

• Spektrum sinyal FM

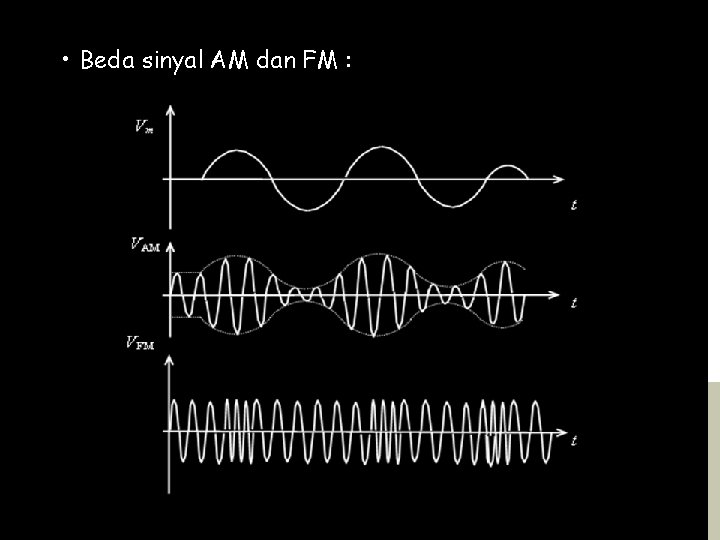

• Beda sinyal AM dan FM :

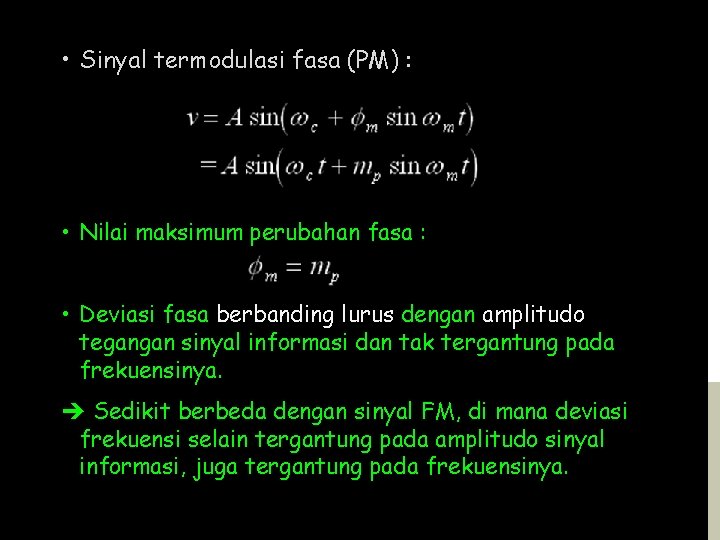

• Sinyal termodulasi fasa (PM) : • Nilai maksimum perubahan fasa : • Deviasi fasa berbanding lurus dengan amplitudo tegangan sinyal informasi dan tak tergantung pada frekuensinya. Sedikit berbeda dengan sinyal FM, di mana deviasi frekuensi selain tergantung pada amplitudo sinyal informasi, juga tergantung pada frekuensinya.

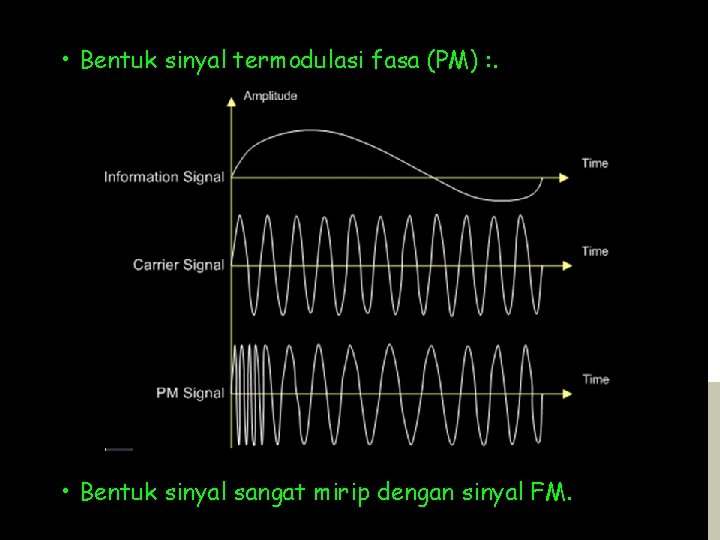

• Bentuk sinyal termodulasi fasa (PM) : . • Bentuk sinyal sangat mirip dengan sinyal FM.

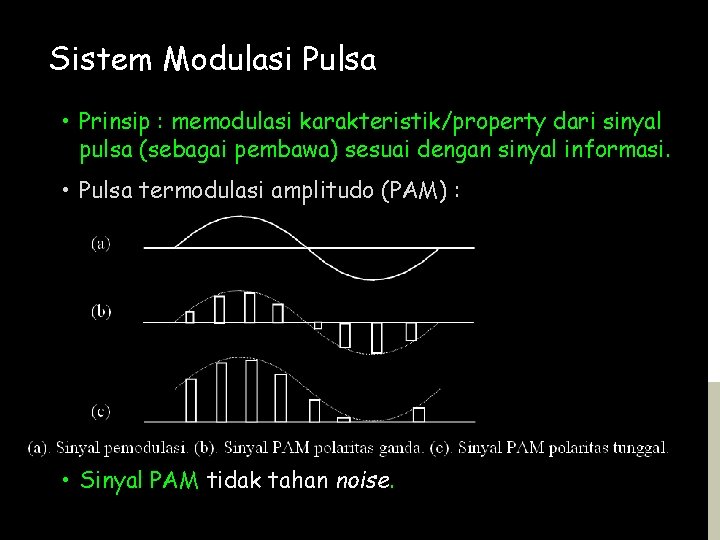

Sistem Modulasi Pulsa • Prinsip : memodulasi karakteristik/property dari sinyal pulsa (sebagai pembawa) sesuai dengan sinyal informasi. • Pulsa termodulasi amplitudo (PAM) : • Sinyal PAM tidak tahan noise.

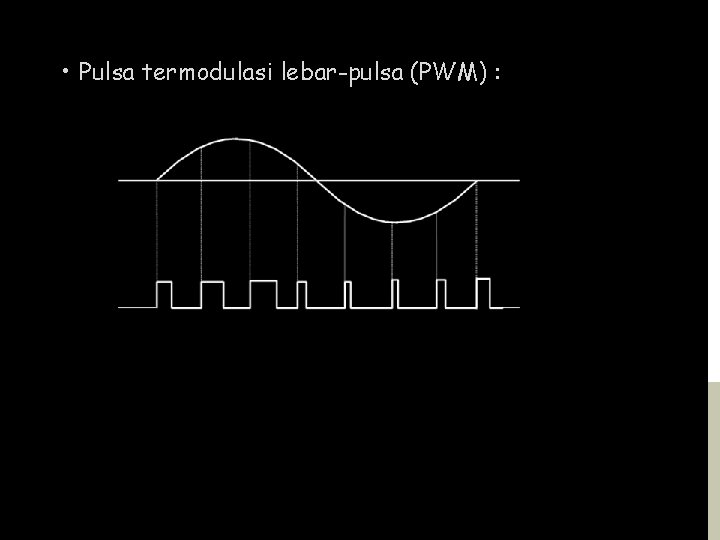

• Pulsa termodulasi lebar-pulsa (PWM) :

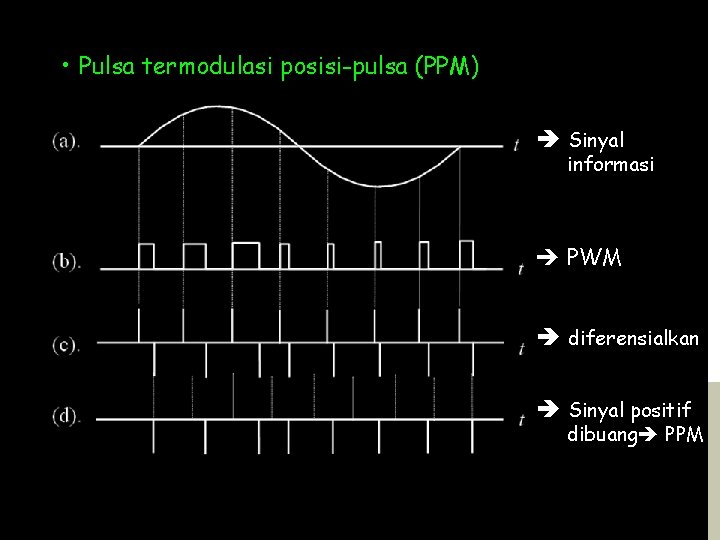

• Pulsa termodulasi posisi-pulsa (PPM) Sinyal informasi PWM diferensialkan Sinyal positif dibuang PPM

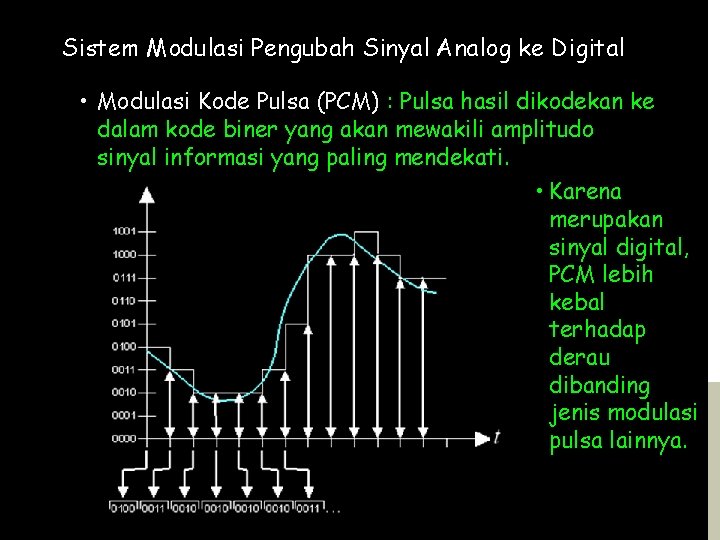

Sistem Modulasi Pengubah Sinyal Analog ke Digital • Modulasi Kode Pulsa (PCM) : Pulsa hasil dikodekan ke dalam kode biner yang akan mewakili amplitudo sinyal informasi yang paling mendekati. • Karena merupakan sinyal digital, PCM lebih kebal terhadap derau dibanding jenis modulasi pulsa lainnya.

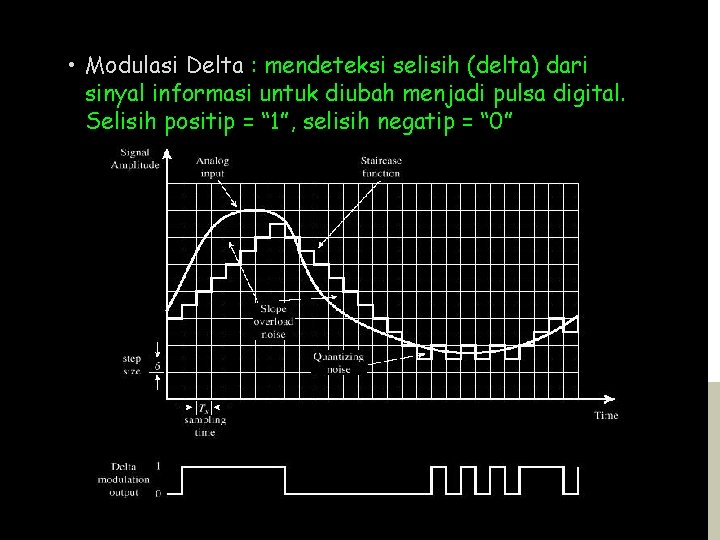

• Modulasi Delta : mendeteksi selisih (delta) dari sinyal informasi untuk diubah menjadi pulsa digital. Selisih positip = “ 1”, selisih negatip = “ 0”
