Benoit Hauspie Dali sturing PEHA Benoit Hauspie 1

Benoit & Hauspie Dali sturing (+ PEHA)

Benoit & Hauspie 1. Wat is Dali ? q DALI staat voor 'Digital Adressable Lighting Interface'. q Een overeenstemming van alle grote fabrikanten van LED drivers en elektronische voorschakelapparatuur voor o. a fluorescentieverlichting over hoe een verlichtingsinstallatie dient te communiceren met regel – en stuursystemen. q Dali is een oplossing voor bidirectionele communicatie tussen armaturen en alle apparaten die erop aangesloten worden om de verlichting te schakelen of te dimmen. q Dankzij dit protocol heeft de gebruiker of installateur de zekerheid dat de armaturen compatibel zijn als deze voorzien zijn van DALI-voorschakelapparatuur. q Het DALI protocol is onderdeel in de IEC 60929 en ANSI C 82 standaard. Hierin is de standaard beschreven waar fabrikanten aan moeten voldoen q DALI maakt het mogelijk om VSA's en LED drivers digitaal aan te sturen.

Benoit & Hauspie DALI kan : q Schakelen en dimmen q Op zo'n systeem kunnen maximaal 64 voorschakelapparaten worden aangesloten per leiding. q Met de DALI interface kunnen voorgeprogrammeerde functies worden uitgevoerd bijvoorbeeld langzaam opkomen van de belichting. maximaal 16 Scene´s per leiding q De armaturen hebben elk een individueel nummer, en kunnen aan een bepaalde groep worden toegewezen. Daardoor kunnen armaturen of groepen van armaturen onafhankelijk van elkaar worden gestuurd, zonder dat ze op een aparte lichtgroep hoeven te worden aangesloten. maximaal 16 groepen per leiding

Benoit & Hauspie Scene’s

Benoit & Hauspie Daglicht- en bewegingsafhankeijk

Benoit & Hauspie

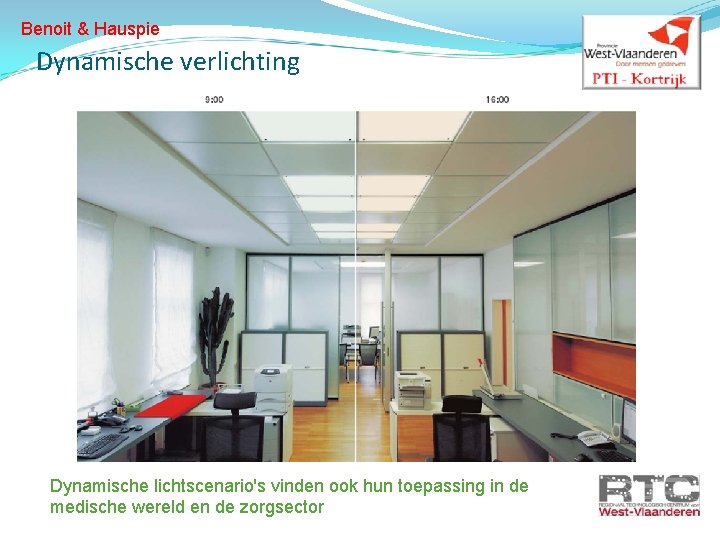

Benoit & Hauspie Dynamische verlichting Dynamische lichtscenario's vinden ook hun toepassing in de medische wereld en de zorgsector

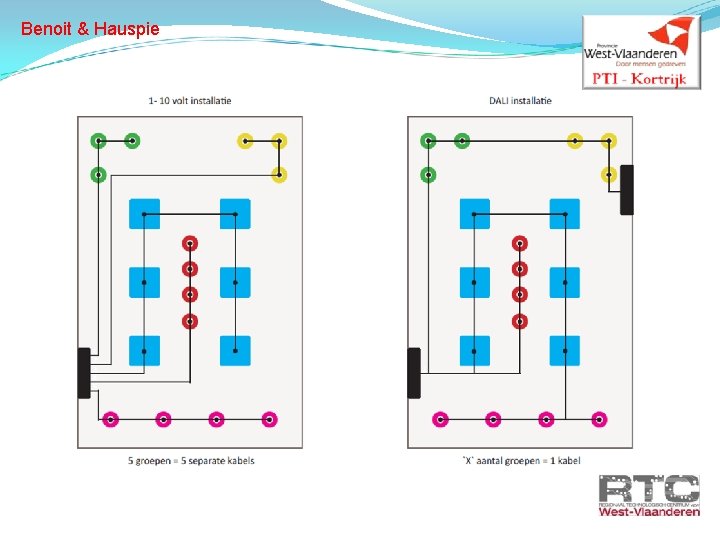

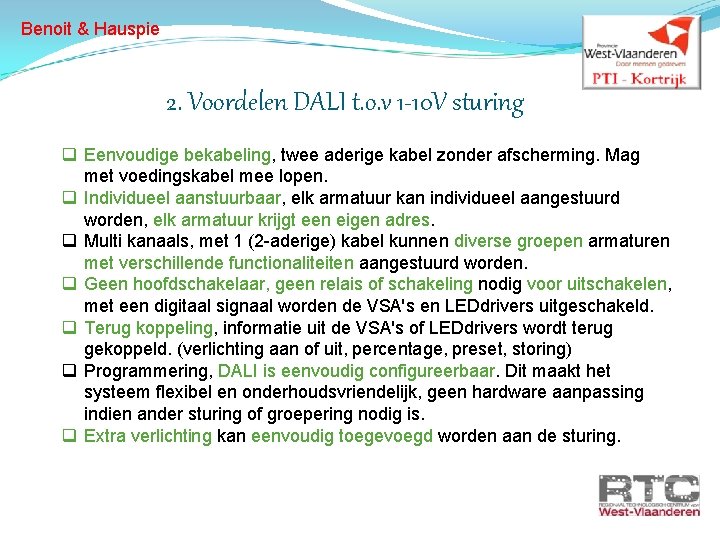

Benoit & Hauspie 2. Voordelen DALI t. o. v 1 -10 V sturing q Eenvoudige bekabeling, twee aderige kabel zonder afscherming. Mag met voedingskabel mee lopen. q Individueel aanstuurbaar, elk armatuur kan individueel aangestuurd worden, elk armatuur krijgt een eigen adres. q Multi kanaals, met 1 (2 -aderige) kabel kunnen diverse groepen armaturen met verschillende functionaliteiten aangestuurd worden. q Geen hoofdschakelaar, geen relais of schakeling nodig voor uitschakelen, met een digitaal signaal worden de VSA's en LEDdrivers uitgeschakeld. q Terug koppeling, informatie uit de VSA's of LEDdrivers wordt terug gekoppeld. (verlichting aan of uit, percentage, preset, storing) q Programmering, DALI is eenvoudig configureerbaar. Dit maakt het systeem flexibel en onderhoudsvriendelijk, geen hardware aanpassing indien ander sturing of groepering nodig is. q Extra verlichting kan eenvoudig toegevoegd worden aan de sturing.

Benoit & Hauspie

Benoit & Hauspie

Benoit & Hauspie

Benoit & Hauspie

Benoit & Hauspie

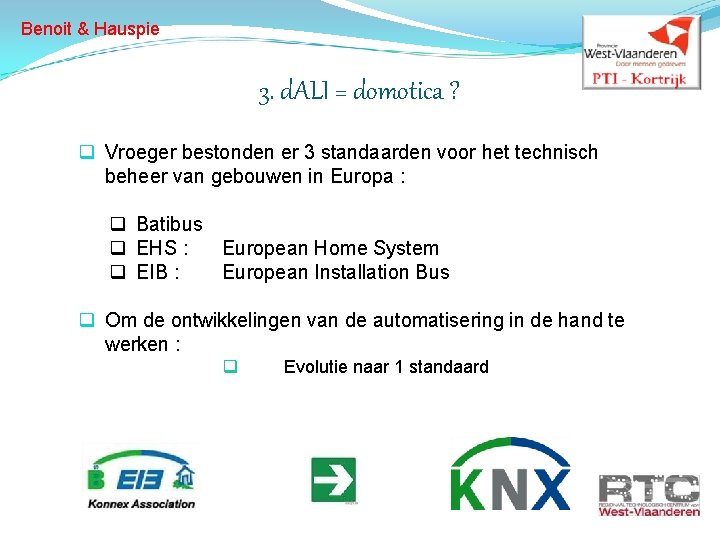

Benoit & Hauspie 3. d. ALI = domotica ? q Vroeger bestonden er 3 standaarden voor het technisch beheer van gebouwen in Europa : q Batibus q EHS : European Home System q EIB : European Installation Bus q Om de ontwikkelingen van de automatisering in de hand te werken : q Evolutie naar 1 standaard

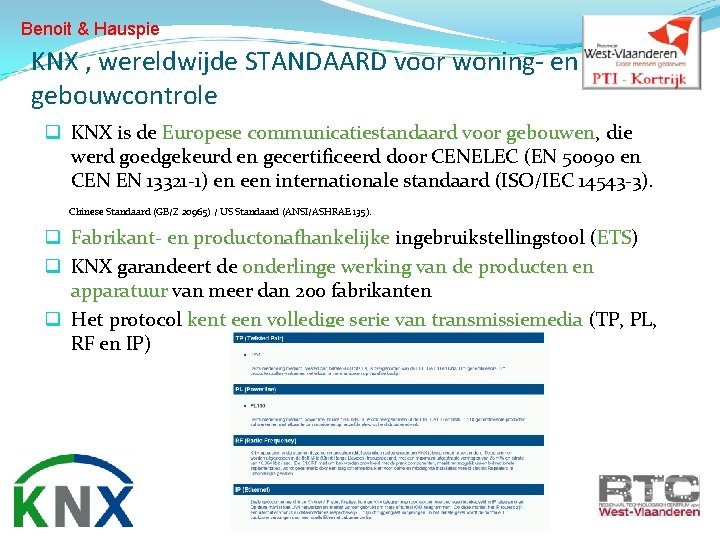

Benoit & Hauspie KNX , wereldwijde STANDAARD voor woning- en gebouwcontrole q KNX is de Europese communicatiestandaard voor gebouwen, die werd goedgekeurd en gecertificeerd door CENELEC (EN 50090 en CEN EN 13321 -1) en een internationale standaard (ISO/IEC 14543 -3). Chinese Standaard (GB/Z 20965) / US Standaard (ANSI/ASHRAE 135). q Fabrikant- en productonafhankelijke ingebruikstellingstool (ETS) q KNX garandeert de onderlinge werking van de producten en apparatuur van meer dan 200 fabrikanten q Het protocol kent een volledige serie van transmissiemedia (TP, PL, RF en IP)

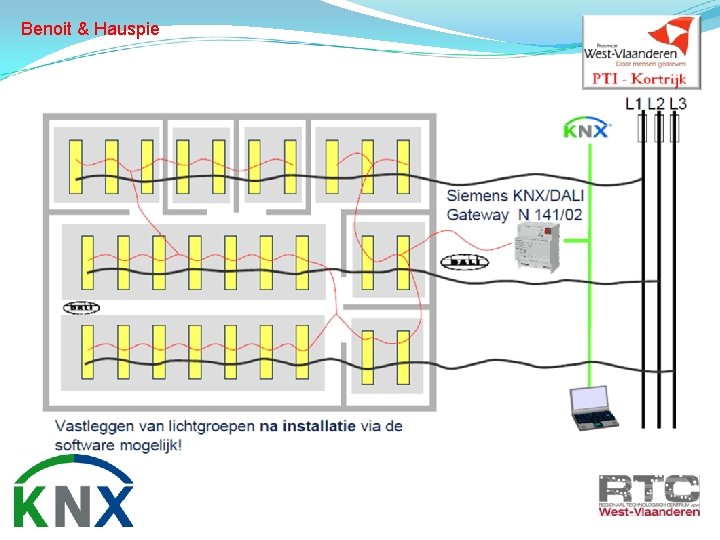

Benoit & Hauspie Een standaard is niet fabrikant gebonden Dali is een standaard voor verlichting En kan met KNX verbonden worden

Benoit & Hauspie

Benoit & Hauspie

Benoit & Hauspie

Benoit & Hauspie 4, Mogelijkheden van Dali Aansturen van LED’s

Benoit & Hauspie RGB sturing Spelen met lichtkleur heeft een decoratief én een stimulerend effect

Benoit & Hauspie Aansluiten aan de computer

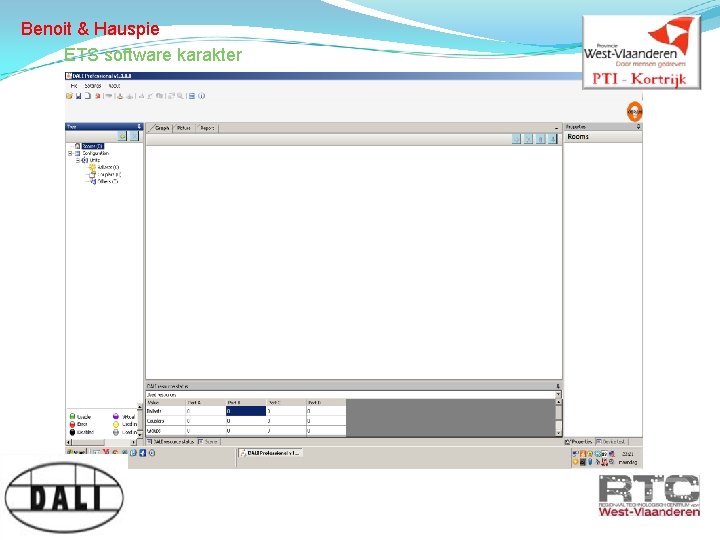

Benoit & Hauspie ETS software karakter

Benoit & Hauspie Aansluiten op Ethernet

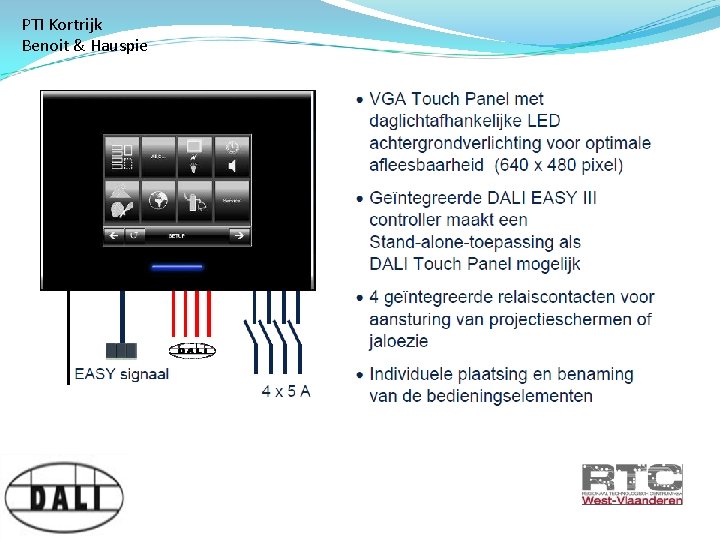

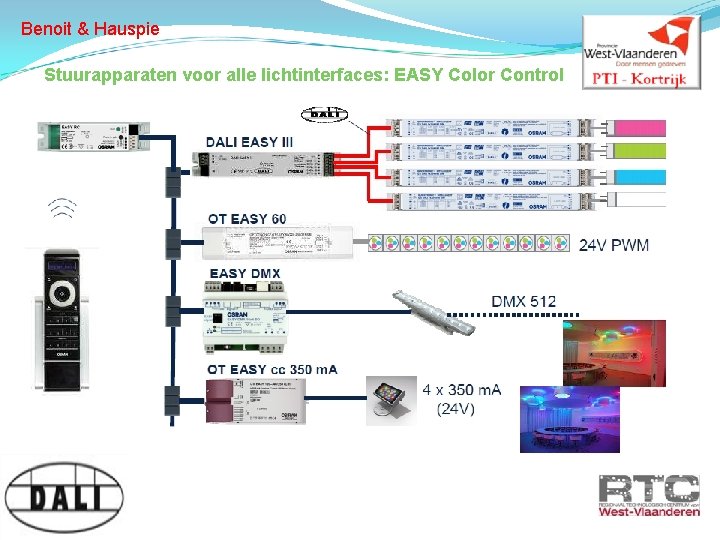

Benoit & Hauspie Stuurapparaten voor alle lichtinterfaces: EASY Color Control

PTI Kortrijk Benoit & Hauspie

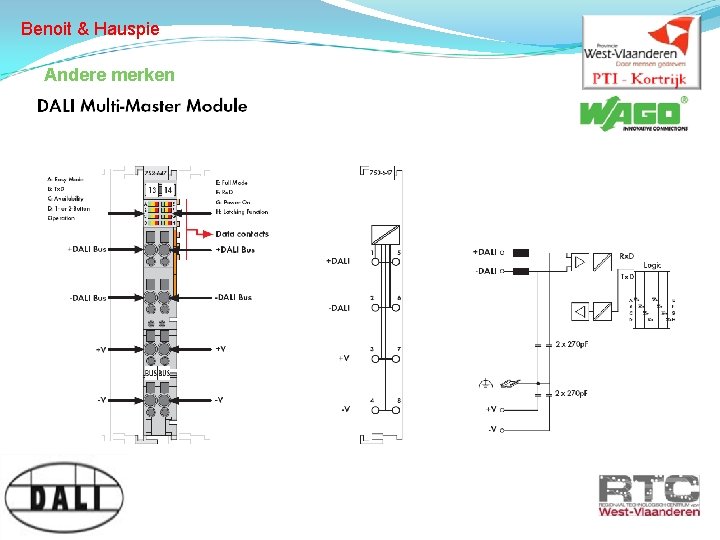

Benoit & Hauspie Andere merken

Benoit & Hauspie

Benoit & Hauspie

Benoit & Hauspie

Benoit & Hauspie

Benoit & Hauspie

Benoit & Hauspie

Benoit & Hauspie
