BENEMRITO CUERPO DE BOMBEROS VOLUNTARIOS DE PALMIRA Valle

BENEMÉRITO CUERPO DE BOMBEROS VOLUNTARIOS DE PALMIRA -Valle- CAPACITACIÓN BOMBERIL CUERDAS, NUDOS Y AMARRES Stte. Walter Francisco Paz Salazar

CUERDAS, NUDOS Y ANCLAJES Utilizados en RESCATE

Definiciones: Los nudos, sistemas y anclajes, dadas sus características y múltiples aplicaciones son imprescindibles dentro del Rescate para realizar e implementar sistemas de rescate y evacuación como apoyo en múltiples situaciones propias del rescate , particularmente se utilizan para: Edificios altos y/o desniveles, entre otras aplicaciones posibles: · Aseguramiento de la víctima · Realización de maniobras de ascenso · Realización de maniobras de descenso a través de sistemas de Rapell, tirolesa, helicóportado. · Como apoyo en maniobras de Extricación. ·. . . muchas otras situaciones.

Rescate: Se denomina así a los procedimientos, técnicas y maniobras a realizar para recuperar objetos, materiales y particularmente personas de sitios de difícil acceso.

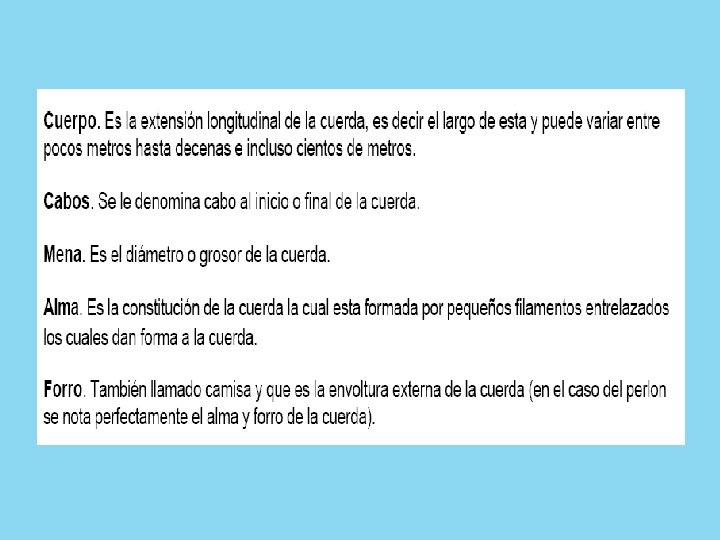

Cuerda: Es un conjunto de hilos de material flexible, que torcidos juntos (trenzados o tejidos) forman un solo cuerpo, con gran variedad de diámetros y largos.

Cordeleta: (cordino) Se denomina así a una cuerda pequeña en longitud (como mínimo 5 mts), que sirve para elaborar una silla o arnés de rescate

Línea: Se denomina así a una cuerda tendida, anclada y preparada para iniciar maniobras de descenso en la aproximación a la víctima. Sufridera: En una lona resistente que protege a la cuerda de fricción con cualquier material, se coloca en todos aquellos sitios con arista que puedan producir daños e inclusive corte de la cuerda al realizar maniobras.

Las cuerdas tienen forma cilíndrica, longitud indefinida, diámetro uniforme y una resistencia particular a la tensión; así se denomina filástica al hilo elemental y/o ramal a un determinado numero de filásticas retorcidas juntas con las que se obtiene una hebra común y continua, la cuerda se forma por la unión de varios ramales, formando una pieza única.

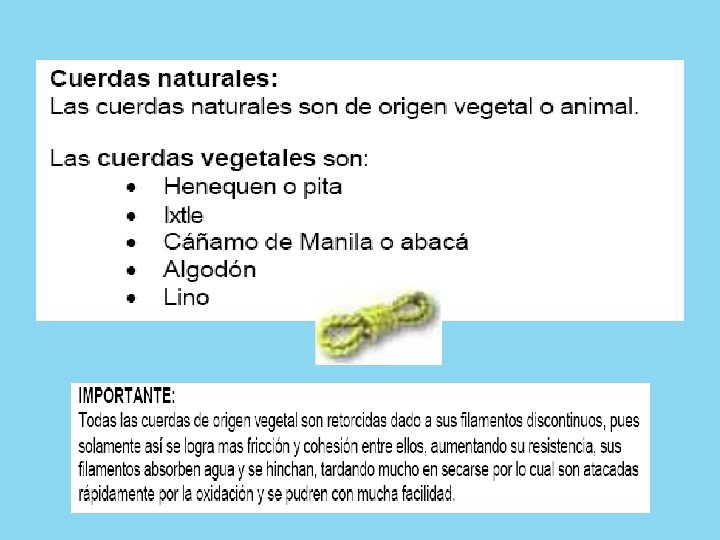

Cuerdas artificiales · Las cuerdas artificiales son de origen sintético. Las cuerdas sintéticas son los productos obtenidos de la síntesis de los polímeros por medios químicos de material tanto orgánico (vegetales, caucho o resina) como material inorgánico (hidrocarburos; petróleo). El principal problema de las cuerdas sintéticas es que después de ser expuestas constantemente al calor su resistencia merma al comenzar a oxidarse, siendo mayor su duración y contabilidad que las cuerdas vegetales, ya que su oxidación, putrefacción es a mas largo plazo.

Polipropileno Es una cuerda de material pastoso (nylon duro) de fibras muy gruesas y difíciles de maniobrar por su dureza, es de textura burda y lastima con mucha facilidad las manos. No es recomendable por su falta de maniobrabilidad durante las operaciones de Rescate. Nylon Es de un material no pastoso (nylon) es una cuerda maleable con absorción de la elasticidad, mayor poder de retención en las manos sin que cause daño a estas. Perlon Material similar al nylon (resultante del mismo) con la diferencia de que su manufactura es mas calificada, Es una cuerda muy recomendable en operaciones de rescate , los colores permiten mayor visibilidad y control de la selección para el trabajo a desempeñar.

CUERDAS DE ORÍGEN ANIMAL: --CERDA DE CABALLO. --PIEL O CUERO. --SEDA.

La larva del gusano de seda alcanza una longitud máxima de 7, 5 cm. La pupa tarda en formarse 45 días. Durante este periodo se va encerrando dentro de un capullo construido con un hilo de seda continuo, el cual puede alcanzar hasta 900 m de largo.

PREPARAR LA CUERDA

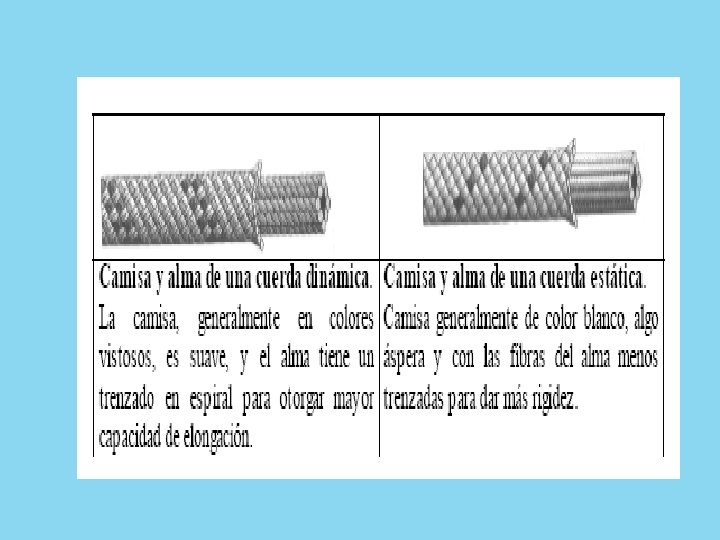

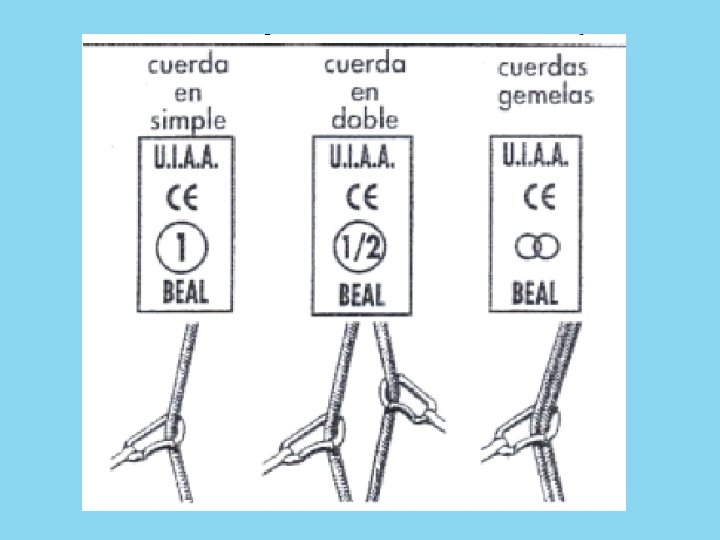

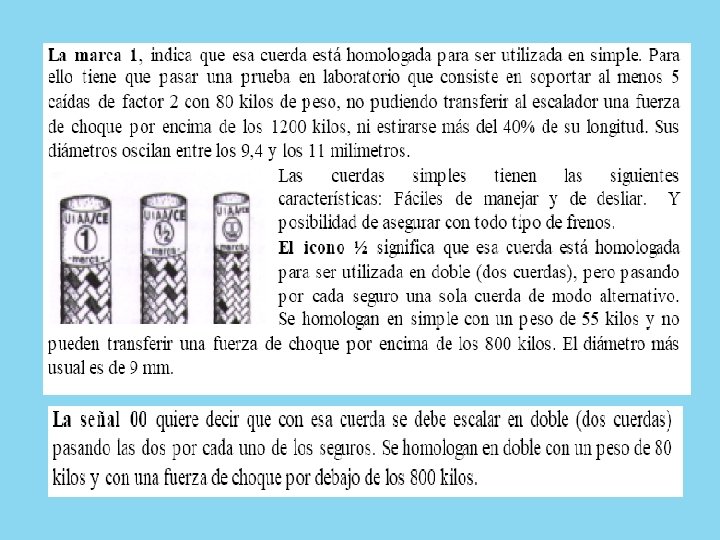

TIPOS DE CUERDAS ESTÁTICAS: Se fabrican con poliamidas poco elásticas y en su fabricación, las fibras se disponen paralelamente para evitar el efecto “yo-yo”. Se emplean para elevar o trasladar cargas y para ascender por ellas con bloqueadores.

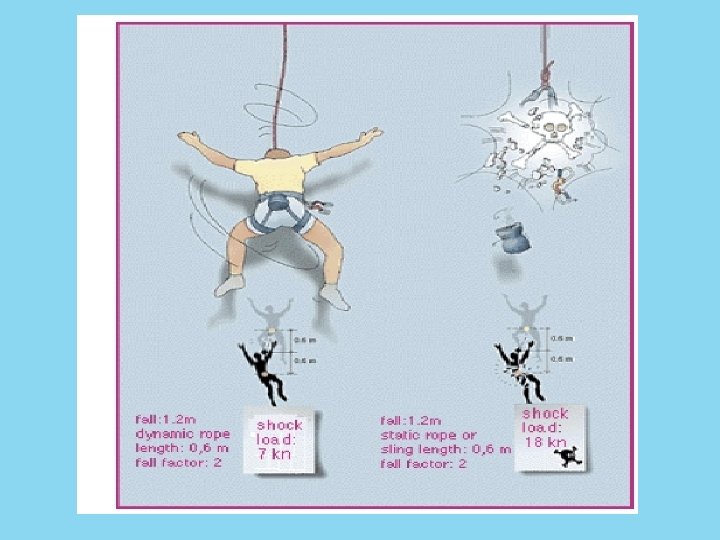

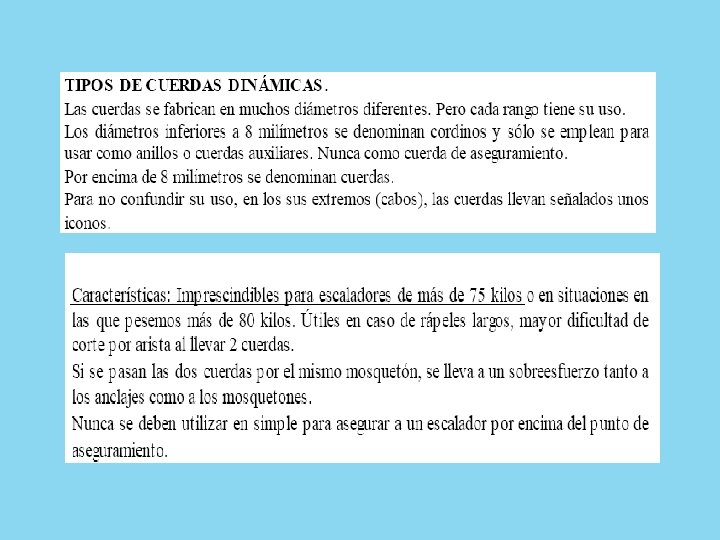

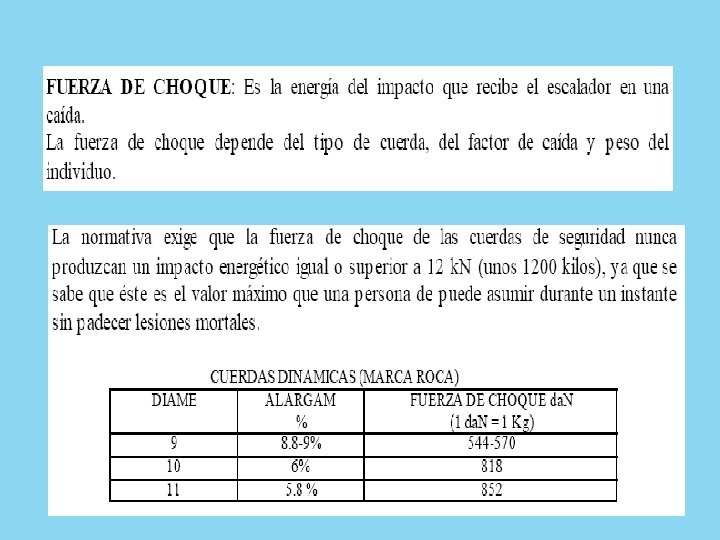

CUERDAS DINÁMICAS: Este tipo de cuerdas puede absorber la energía que genera el impacto de una caída gracias a su capacidad de estiramiento.

CUERDAS SEMIESTÁTICAS: Se emplean en trabajos verticales para realizar labores suspendidos de ellas. Se estiran entre el 3 y el 5%

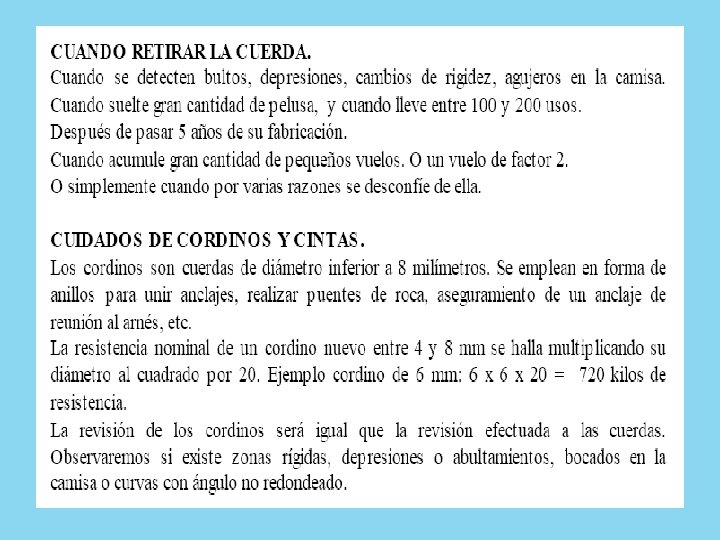

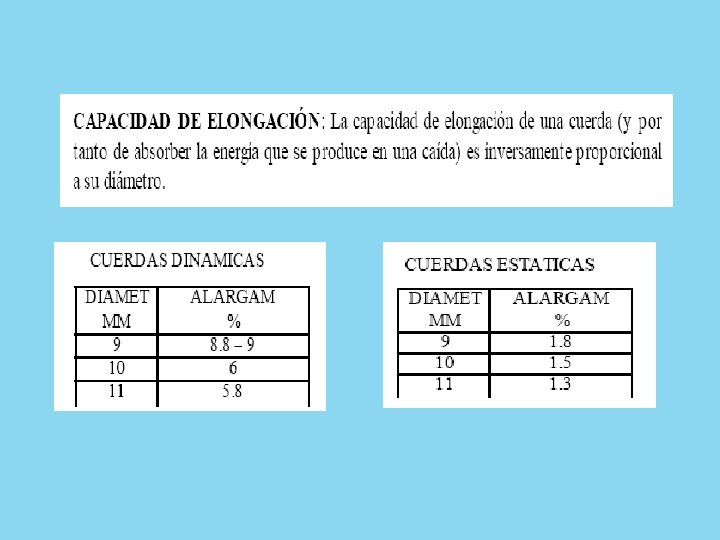

DURABILIDAD • Son tres los factores básicos que determinan la vida útil de una cuerda: • 1º-Resistencia a la abrasión de la camisa. • 2º-Su Elongación ( % de estiramiento), es sabido que a mayor capacidad de elongación, menor será su vida útil segura. • 3º-La acumulación de pequeños impactos que sufre. (uso continuo)

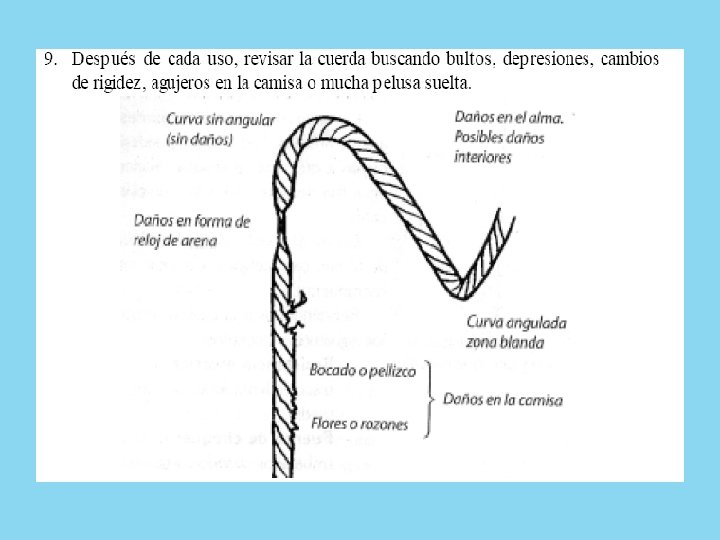

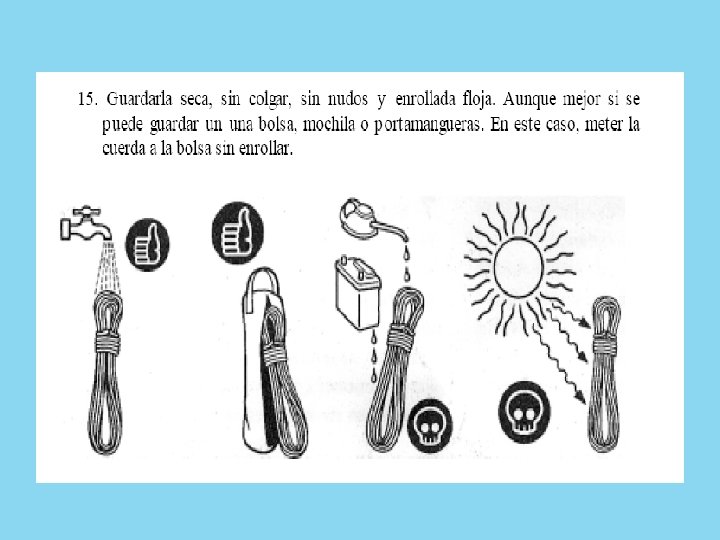

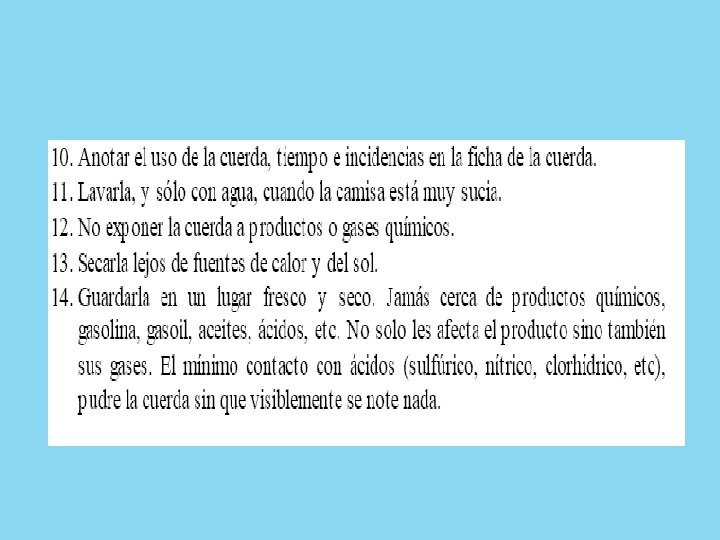

Cuidados en el uso y conservación

RAPPEL K 2 LA SEGUNDA CUMBRE MAS ALTA DEL MUNDO -8. 611 MTS

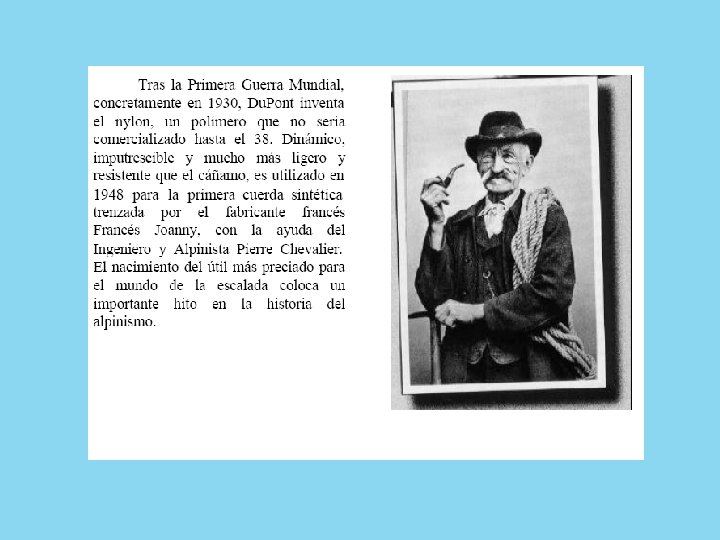

• Los datos más antiguos del uso de cuerdas y de escaladores se encuentran en los libros de Historia Militar que hacen referencia al ejército de Alejandro Magno.

. Alpes suizos Los Alpes cubren más del 70% del territorio de Suiza. Son famosos por sus picos dentados y profundos valles. Constituyen un atractivo para todos los aficionados al deporte del esquí. • En relatos más recientes se documentó que los habitantes cercanos a los Alpes Suizos escalaban las montañas en busca de hongos en invierno y de jugosas bayas de montaña en verano, al que practicaba esta acción se le llamó alpinista.

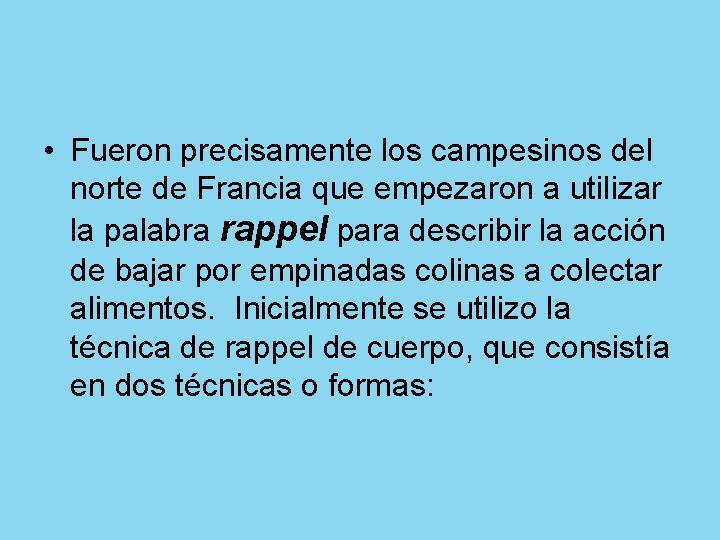

• Fueron precisamente los campesinos del norte de Francia que empezaron a utilizar la palabra rappel para describir la acción de bajar por empinadas colinas a colectar alimentos. Inicialmente se utilizo la técnica de rappel de cuerpo, que consistía en dos técnicas o formas:

• Rappel Commicci o rappel de manos: consistía en colocar una cuerda en dobleces a través de los brazos • Rappel Dolfer: Este fue una introducción hecha a la anterior técnica por el Austriaco Karl Dolfer, quien lo modifica al pasar la cuerda en medio de las piernas. Con esta técnica se podía descender una mayor distancia y con mayor seguridad.

• Para los años 30 se introduce entonces la confección de sillines, esto específicamente se da en los Alpes Suizos, (de allí su nombre de sillín suizo), sin embargo la mayor contribución a las técnicas de Rappel y Escalada fue hecha con la aparición en el siglo XX de la Unión Internacional de Alpinistas Asociados, quienes por medio de compañías como CMC, PMI y PETZL, crearon diferentes equipos para mejorar esta actividad.

• Sin embargo paralelamente en el siglo XX, mientras el rappel se usaba como una técnica militar de asalto, los países más avanzados en cultura utilizaban el rappel y la escalada como una técnica de rescate y alterno como una actividad deportiva. • Panamá no fue ajena a esta corriente y en el año de 1970 la Cruz Roja Panameña envió a un grupo a especializarse en Rescate en Montaña, con la Brigada de Rescate en Montaña de la Cruz Roja de Costa Rica.

• Pero a mediados de los 80 las técnicas de rappel se utilizaban más para acciones de rescate en áreas urbanas que en montaña y nace entonces otro tipo de rappel y su posterior clasificación en: • Rappel de Pared Fija: sobre roca • Rappel de Barrancos: en barrancos y acantilados • Rappel de Edificios: sobre paredes de edificios • Rappel de Caída Libre: generalmente realizado desde estructuras altas o puentes • Rappel de Cascadas (Wet Rappel)

• Al finalizar los 80 e inicios de los 90, se da otro fenómeno esta vez en Panamá: descubrimos que podíamos explotar económicamente el turismo de aventura y el deporte extremo y aquí hace su aparición el rappel como una actividad extrema.

NUDOS SIN ENREDOS

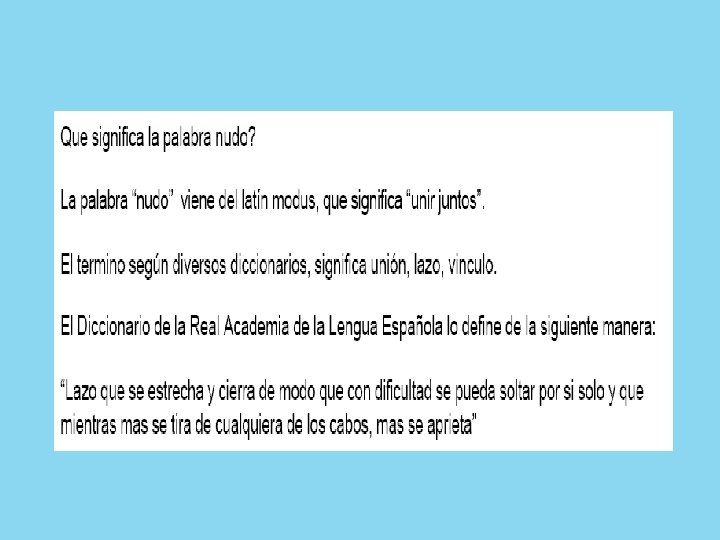

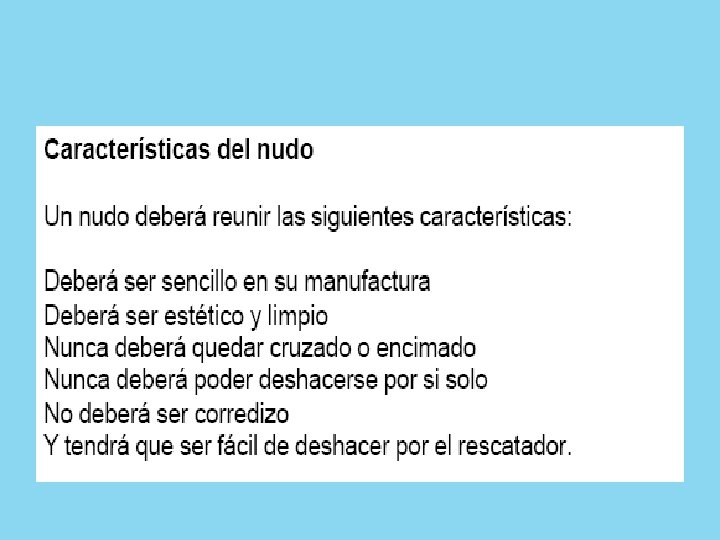

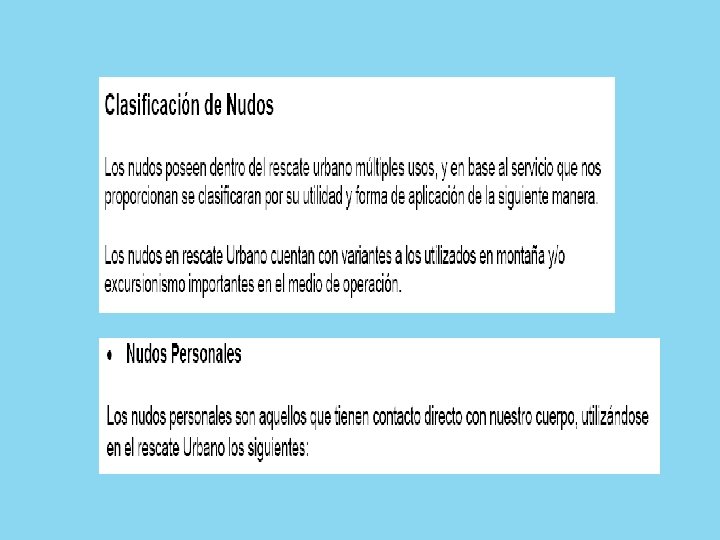

HACIENDO NUDOS • Hacer un nudo parece cosa sencilla y, sin embargo, se puede hacer bien o mal. Un nudo bien hecho es capaz de resistir cualquier esfuerzo y que sin embargo, pueda deshacerse con facilidad. Un nudo mal hecho es aquel que, cuando tiene que resistir una fuerza que tira de él, se deshace y cuando se trata de deshacerlo, se liga tan fuertemente que no hay manera de desatarlo NOTA: El siguiente bloque de diapositivas solo es visible en modo de PRESENTACIÓN (POWER OINT)

NUDO SIMPLE

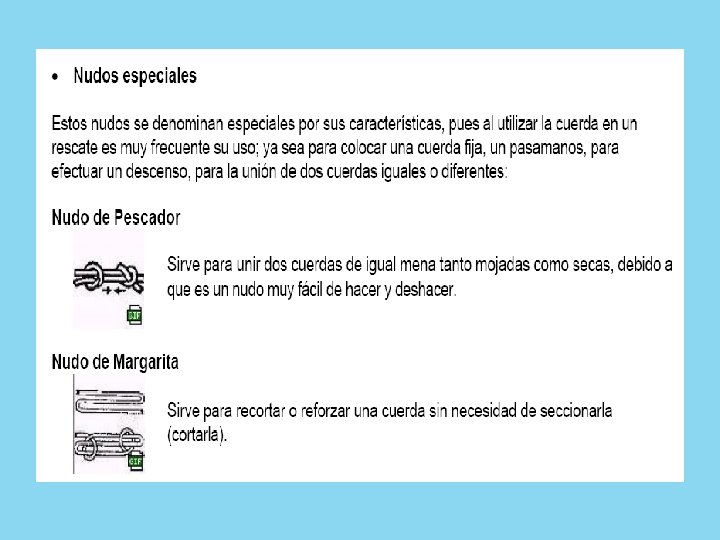

NUDO DE PESCADOR Nudo de unión

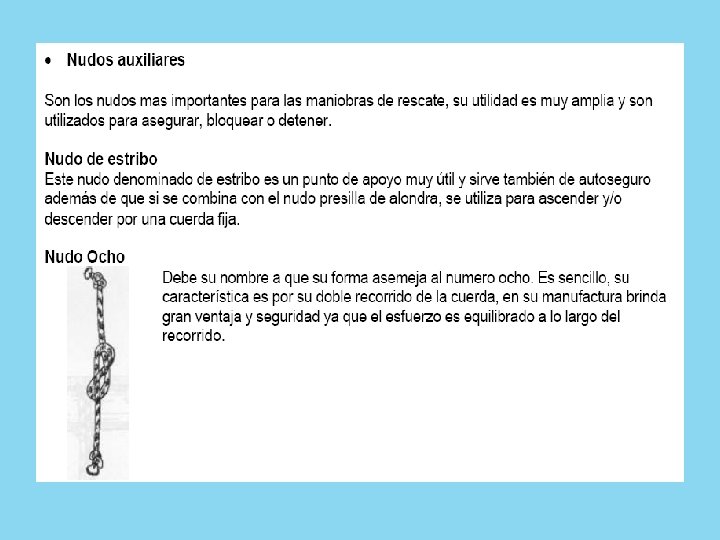

OCHO NUDO BÁSICO

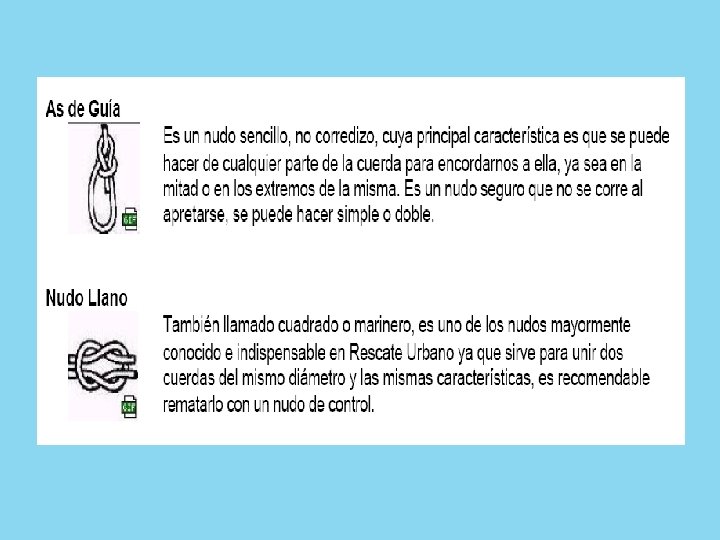

AS DE GUÍA Nudo de Seguridad Se utiliza como sujeción en la línea de vida

VUELTA DE ESCOTA DE ANCLAJE SE UTILIZA TAMBIÉN COMO NUDO DE ASCENSO-DESCENSO (PRUSIK)

BALLESTRINQUE Nudo de sujeción (seguridad)

DOS COTES Nudo de anclaje (seguridad)

NUDO MARGARITA Para acortar cuerdas (magos)

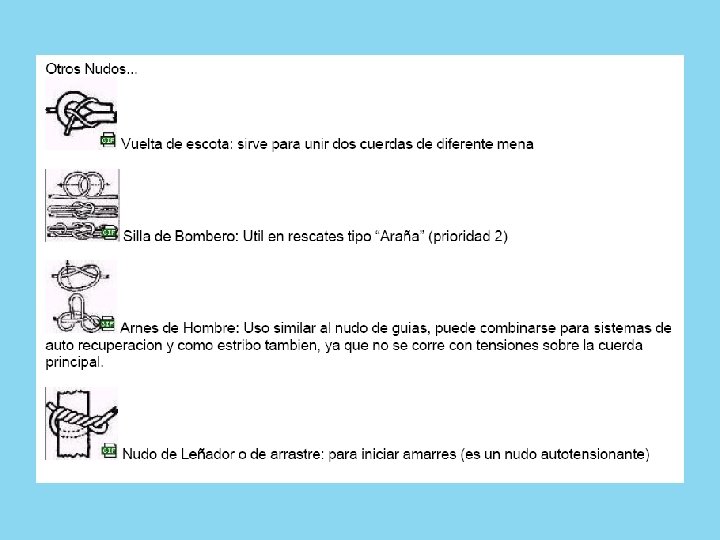

VUELTA DE ESCOTA Para unir dos cuerdas de distinto diámetro

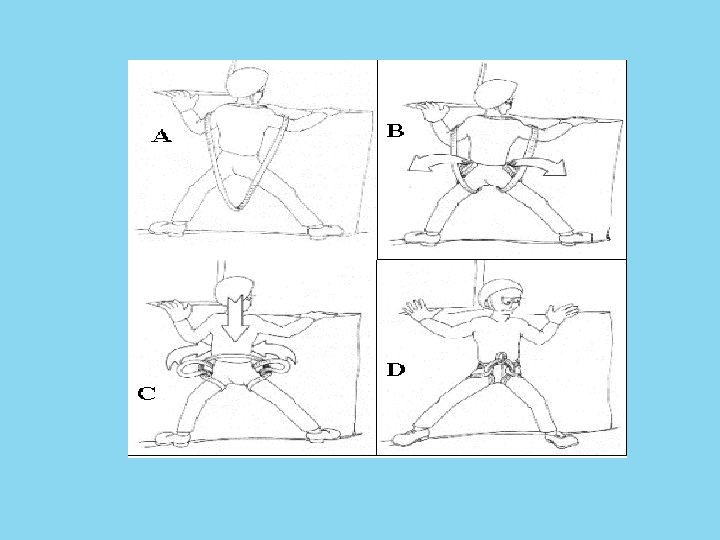

TEJIENDO SILLAS DE BOMBERO

EQUIPO MISCELANEO PARA RESCATE CON CUERDAS Protección personal.

EL MOSQUETON

De ascenso / descanso ASCENCIÓN L ASCENCIÓN R UE ESC R CROLL - FRENO OCHO-BW -8 -

BELAYDEVICE ATC FORMA DE MANEJAR EL FRENO

FRENO ENCODADO DE OCHOS BW MOSQUETON ANCLAJE NATURAL ESLINGA/MOSQUETÓN STOP ENCORDADO OCHO RESCUE

TANDEM/SPEED- PULLEY TANDEM/CABLE TRACC/PULLEY FIXE-PULLEY

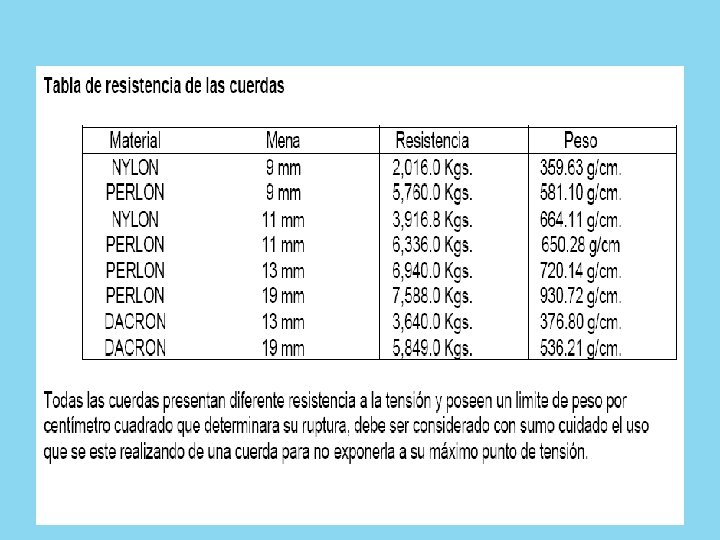

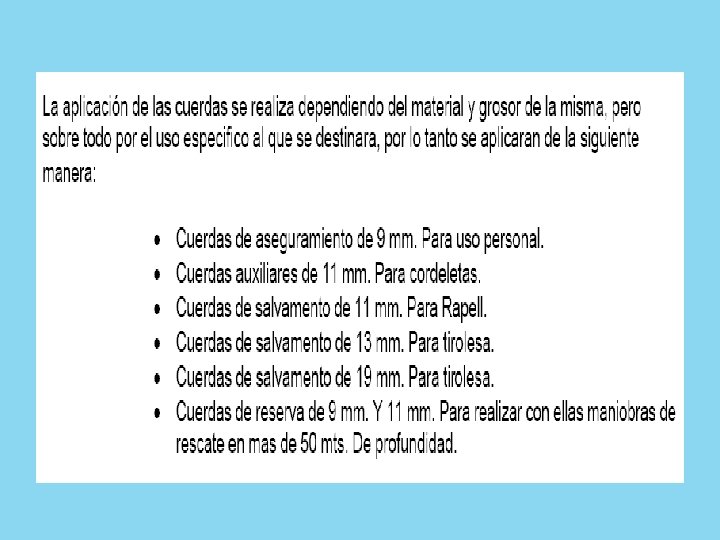

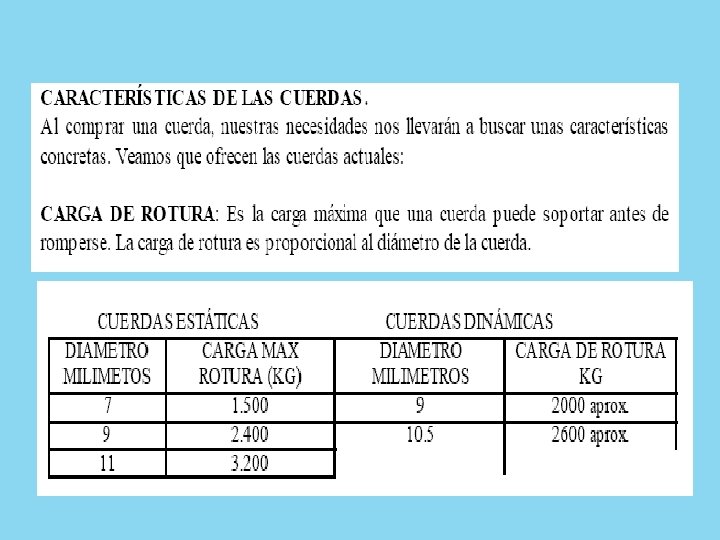

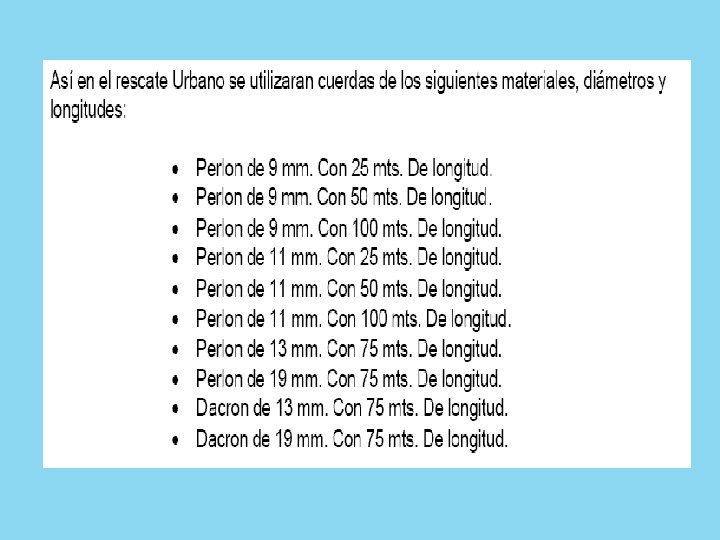

DIÁMETRO DE LA CUERDA Y SU USO RECOMENDADO • • • 8 mm. -Líneas fijas para trepar en una ruta. 8. 8 mm. -Escalada en cuerda doble. 9 mm. -Travesías en glaciar, en doble para escaladas. 10 mm. -Escalada en hielo, y travesías en glaciares. 10. 5 mm. -Escalada en Roca, Hielo y travesías en glaciares • 11 mm. -Escalada en Roca 11 mm(estática), Rescate. • 12 mm(estática). -Rescate y exploración en cavernas.

• Equipo Básico de un Socorrista: • Según la experiencia un rescatista debe poseer un equipo mínimo individual denominado comúnmente el Rack del socorrista. A continuación se muestra una lista de este equipo. El peso total de este equipo varia entre 2 y 3 Kg. • • . - 1 Mosquetón de Seguridad Principal Preferiblemente Ovoide. . - 3 Mosquetones adicionales preferiblemente de seguridad y ovalados o D. . - 2 Cordinos de 1. 5 a 2. 5 mts de longitud y de 6 a 7 mm de diámetro. . - Un descendedor (Ocho de Rescate). - Un ascensor (Gibbs o Microcender). - Una cadena de margarita o Daisy Chain. . - Casco. - Guantes. - Lentes (Opcional). - Navaja. - Arnés, preferiblemente graduable de pierna y cintura. . - Una Cinta tubular de 1 Pulgada y entre 2 y 5 mts de Longitud. - Linterna, de bolsillo y/o frontal.

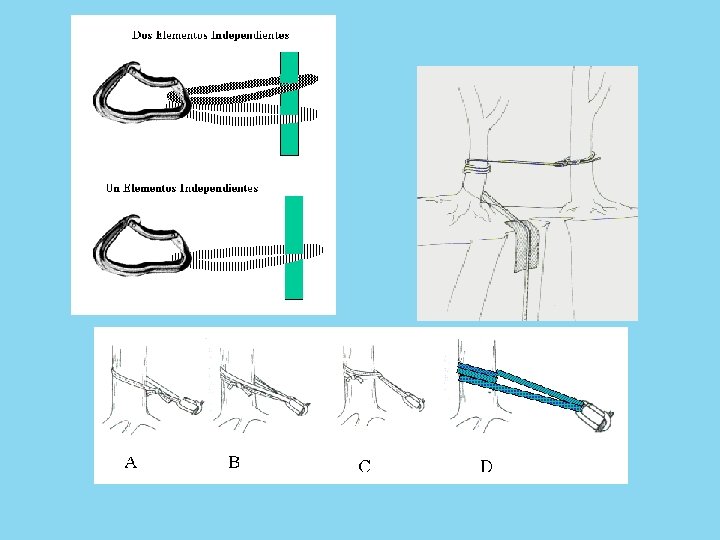

LOS ANCLAJES En nuestro medio los anclajes son maniobras utilizadas para fijar. Técnicas y/o sistemas con fines de seguridad. Estos anclajes pueden realizarse en puntos naturales o artificiales.

Anclajes Naturales : Son aquellos realizados en estructuras rocosas (Cachos, Reloj de Arena, salientes, etc. ), en árboles, en nieve.

Los Anclajes Artificiales se realizan principalmente con el uso de empotradotes, clavijas, clavos de expansión, tornillos de hielo, estacas, hombre muerto, etc. Sea cual fuere el tipo de anclaje utilizado, se deben seguir ciertos parámetros que garanticen la estabilidad, confiabilidad y seguridad de la técnica fijada

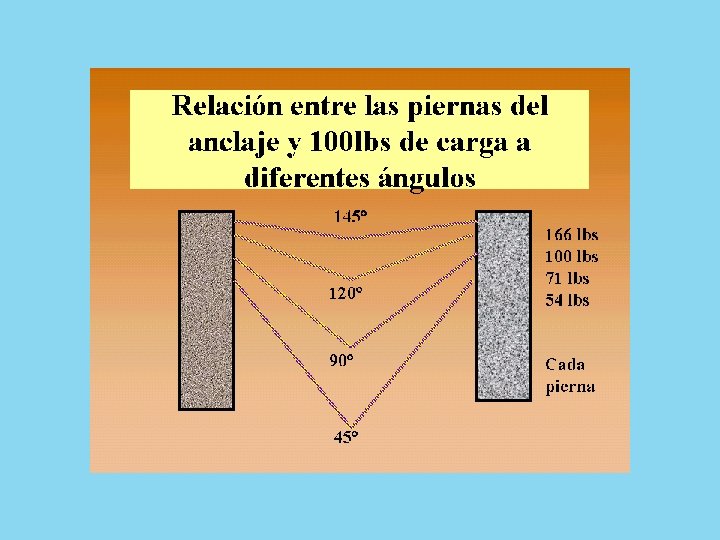

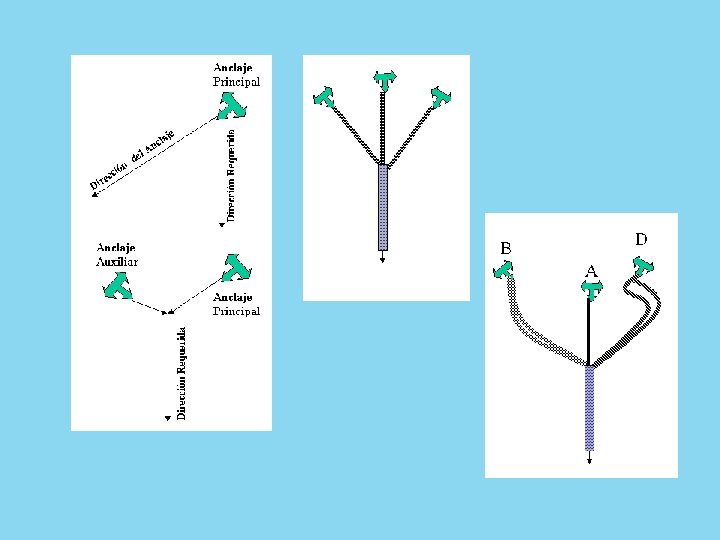

Parámetros a seguir para confeccionar los anclajes Base de anclaje. La base debe soportar no menos de 10 veces la carga aplicada, debe ser inamovible y su forma debe permitir la fácil colocación del elemento del anclaje (la eslinga). El numero de puntos para cada anclaje es un criterio importante en la escalada y mas aun en el rescate.

"Anclajes de un punto son Psicológicos. Anclajes de dos puntos son Buenos. Anclajes de tres puntos son excelentes. Anclajes de mas de tres puntos son a prueba de Bomba" Esto quiere decir que siempre se debe tener al menos dos puntos de anclajes, siendo lo recomendable un mínimo de tres para situaciones de rescate.

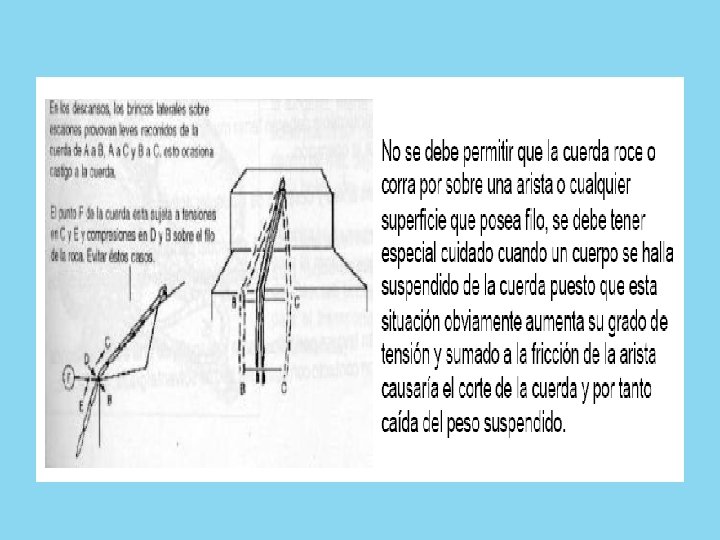

b. - Protección al Roce.

c. - Dirección de Trabajo. Antes de confeccionar el anclaje se debe tener en cuenta la dirección de la maniobra y se debe prever los posibles cambios direccionales de la misma.

CUIDADOS EN LOS ANCLAJES

SISTEMAS DE POLEAS (TIROLINAS)

ORIENTACIÓN Y CARTOGRAFÍA

LA BRÚJULA MAGNÉTICA LA ROSA DE LOS VIENTOS

• Partes de una brújula cartográfica • 1. Alidada o mira 2. Línea de mira 3. Espejo de mira 4. Señal de referencia 5. Flecha de Norte 6. Clinómetro 7. Cápsula orientable 8. Aro de graduación 9. Lupa 10. Iluminación eléctrica 11. Líneas Norte-Sur 12. Aguja con cojinetes 13. Puntos de mira luminosos 14. Nivel 15. Escalas 16. Reglas de medida

Tomar un rumbo Cuando se toma un rumbo se mide siempre respecto al Norte (tanto geográfico como magnético) y se expresa en un ángulo; así 90º es el Este, 135º el Sureste y así sucesivamente.

CARTOGRAFÍA EL ARTE Y LA CIENCIA DE TRAZAR Y LEER MAPAS

FIN
