Daewoo Lanos tükörfűtés (elektromos beszerelés)

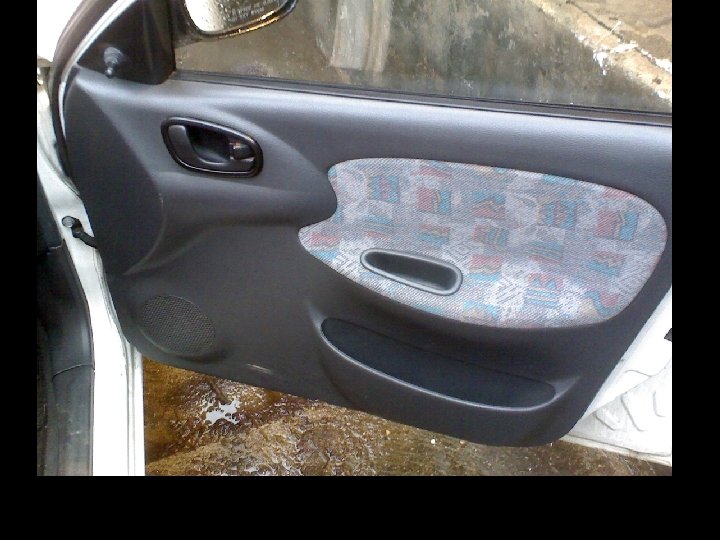

Ezt a műanyag kerete is le kell pattintani! Előzőleg addig jutottunk, hogy a kábelt behúztuk az ajtó belsejébe. Most innen folytatjuk! Ezt a műanyagot necces leszedni, mert könnyen törik. Előzőleg behúztuk a kábelt az ajtóba. Most innen folytatjuk. A sárga nyíllal jelölt helyeken lévő csavarokat kitermeljük, utána a burkolat leemelhető!

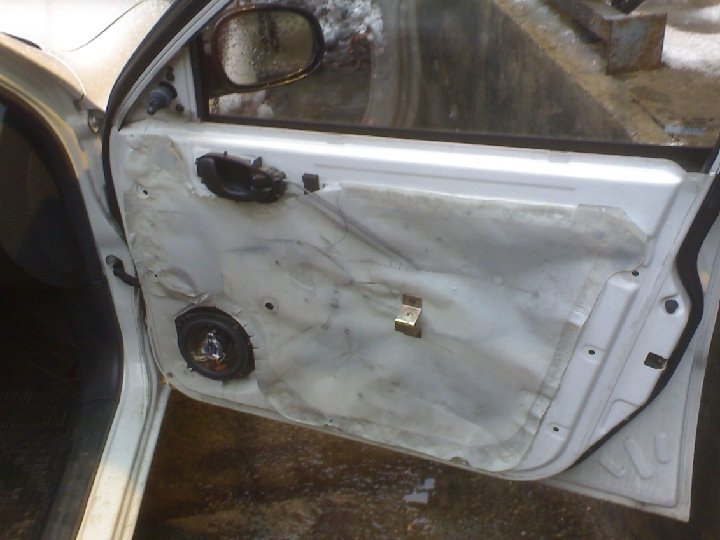

Ha ügyesek voltunk akkor levétel után ezt látjuk a műanyag burkolat alatt…. De nekünk ennél mélyebbre kell „ásnunk”…. A nyíllal jelölt fém konzolt csavarozzuk le, majd szedjük le a fehér fóliát is.

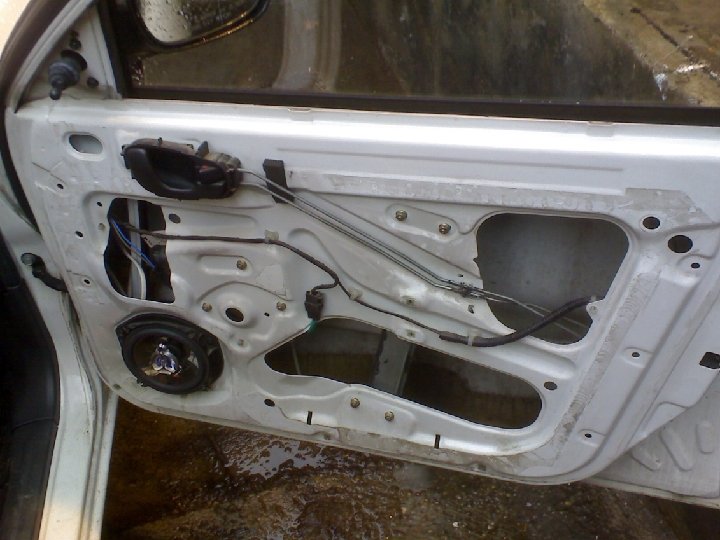

Ez a tükörfűtés kábele Itt kell becibálni a kábelt A csupasz ajtó! Képen látszik a fehér kábel, amit előzőleg bejuttattunk az ajtóba! Ezt a vezetéket kell az utastérbe bevarázsolni a gumicsövön keresztül!

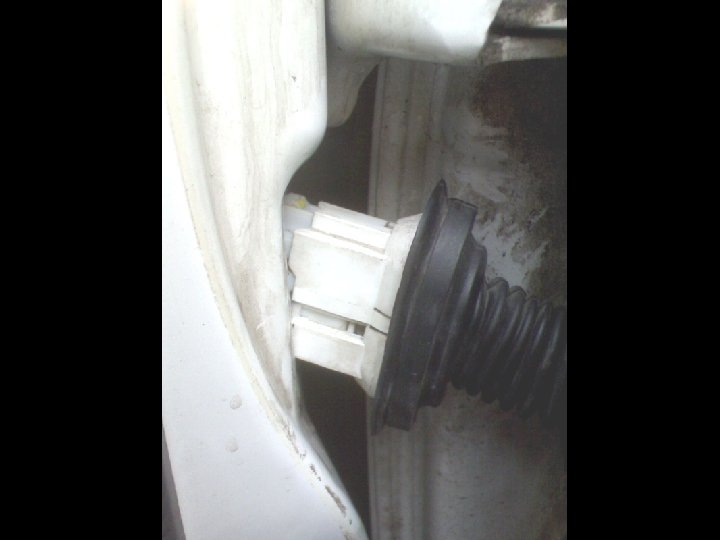

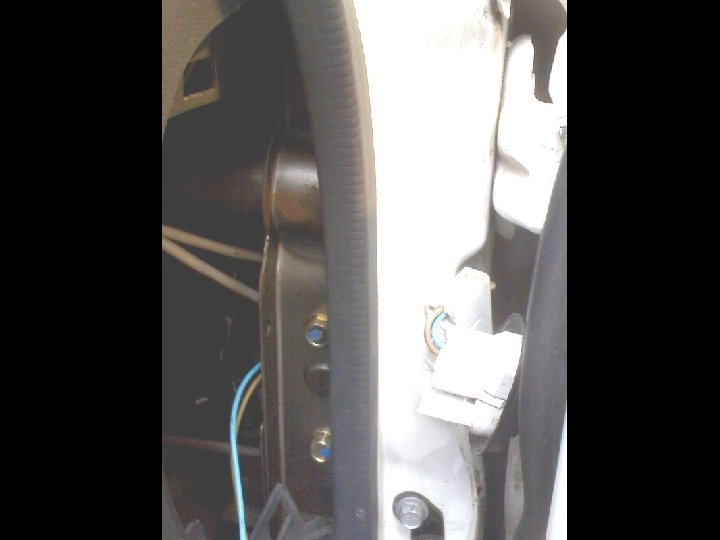

Itt a csatlakozó! Ezt ki kell pattintani Közelebbről a gumicső amiben a kábelek futnak, ajtóból az utastérbe! Sajnos ez nem egy üres gumicső, a kasztninál egy csatlakozóban végződik (sárga nyíl)

A kipattintott csatlakozó. Ez az ami megnehezíti a dolgunkat. Legegyszerűbb, ha egy üres résznél egyszerűen átfúrjuk a csatlakozót!

Mivel én már régebben áthuzaloztam a hangszórókat, ezért már kivan nekem fúrva a csati. A képen a hangszóró kábelei láthatóak. Emellé kell behúzni a tükör kábeleit.

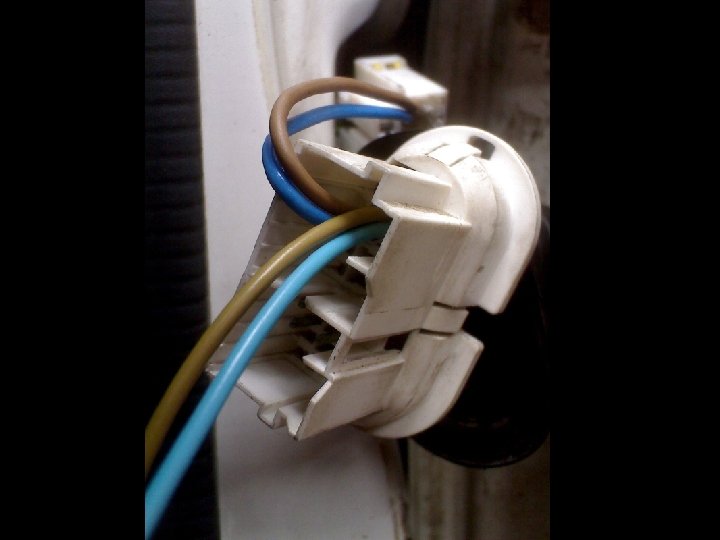

Hangszóró kábelei Tükörfűtés kábelei Itt már a 2 kábel be van húzva. Most a 2 hangszórókábel mellett kell folytatnunk az utunkat az utastér felé!

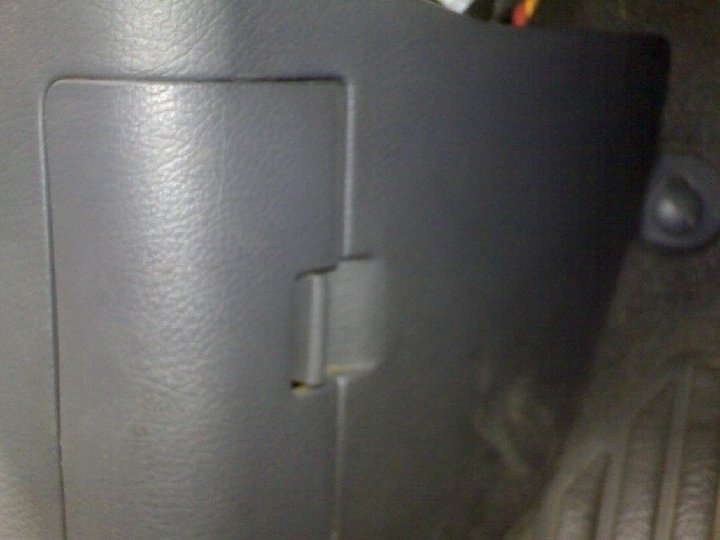

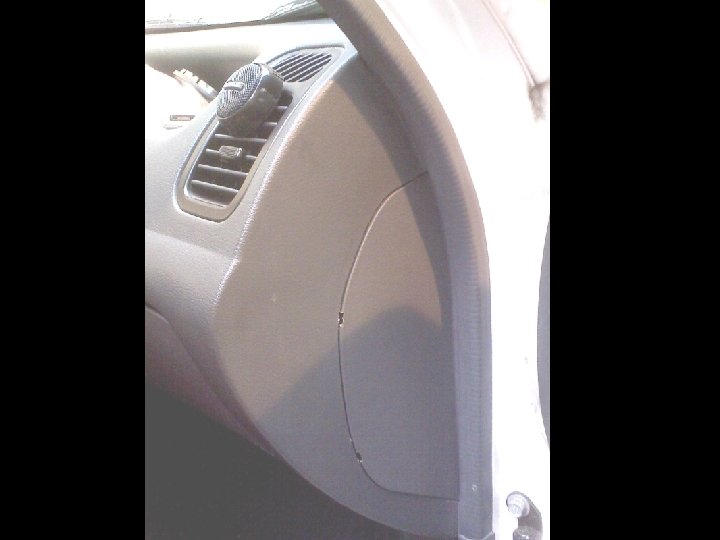

Ha áthúztuk a kábelt a csatlakozón, akkor az utastérben a műszerfal oldalán levő kis szervizajtót pattintsuk ki!

Ha a csatlakozón átjutott a kábel, a szervizajtót kipattintottuk, akkor a legnehezebb Feladat, hogy a kábelt bejutassuk a műszerfal mögé. Mivel a kasztni üreges nincs egyszerű dolgunk, a műszerfal mögötti részen meg egy kátránypapírral szerűséggel van leragasztva a nyílás. Én ezt úgy oldottam meg, hogy bentről egy merev rézdrótot kibujtattam erre kötöttem rá a 2 behúzott vezetéket és már csak bekellett húzni az utastérbe.

A leszedett szerviz nyílás, és a behúzott 2 kábel látható. Ha ezzel megvagyunk akkor már szerelhetjük is össze az egész ajtót!

• A másik oldalon is megismételjük ezt a procedúrát, erről nem készítettem fotókat. • Ha az is megvan akkor jön a kis szakértelmet igénylő rész, az elektromos bekötés.

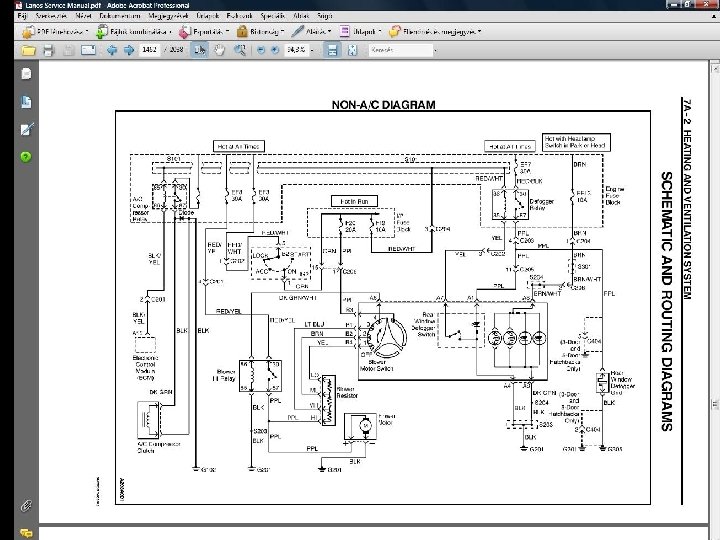

Íme a Lanos fűtés konzoljának elektromos bekötése. A bekeretezett rész a hátsó ablakfűtés, ami minket érdekel, mert ide szeretnénk rácsatlakozni a tükrökkel!

A rajzból kiderül hogy a hátsó ablakfűtés a C 203 -as csatlakozóban levő PPL színű (Lila) vezeték. Erre kellene nekünk az utólagos tükörfűtést ráakasztani! Ez lesz a „+” ág. A testet „-” bárhol a kasztnihoz fogathatjuk.

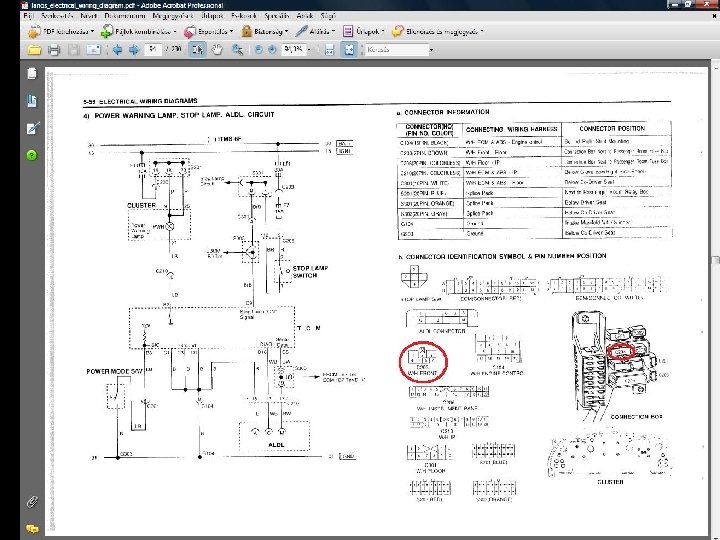

A bekarikázott rész a C 203 -as csatlakozó, a biztosítéktábla melletti részen. Nagy segítség ez a bekötéshez!

Az utastérben található biztosítéktábla. Ezt a műanyag takaróelemet le kell szednünk hogy hozzáférhessünk a C 203 -as csatlakozóhoz.

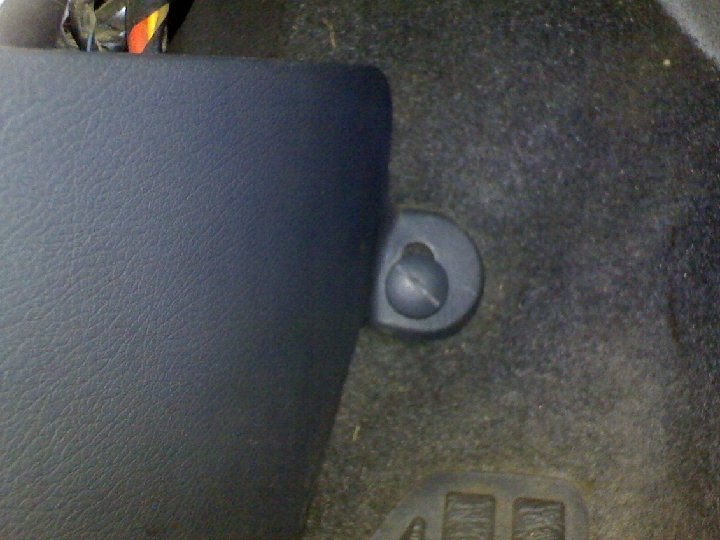

A pedálok melletti részen van egy ilyen csavar… ha ezt kiszedjük, a biztosítéktábla takaró műanyagot el is tudjuk távolítani!

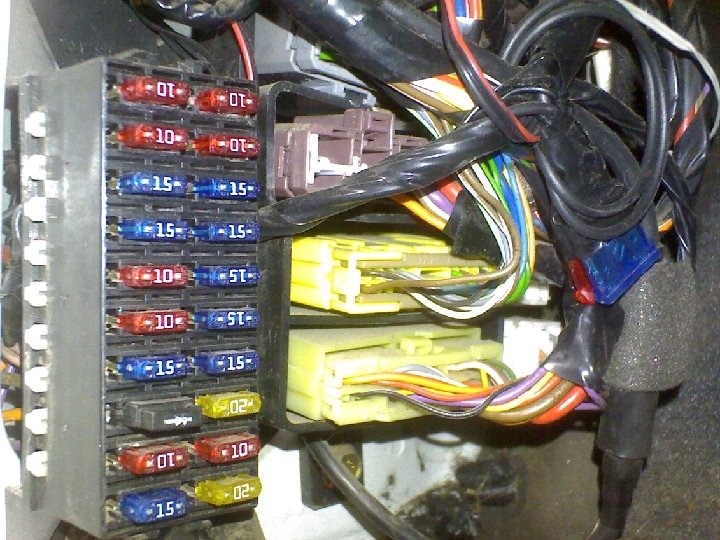

Ez a borzalmas látvány fogad minket! Rengeteg kábel és dróthalmaz. A pirossal bekarikázott csati a C 203! Ha ezt kihúzzuk, akkor a LILA vezetékre kell kötnünk.

A kihúzott C 203 csatlakozó, jól látszik a LILA vezeték. Erre kell rácsatlakoznunk a 2 tükörfűtés vezetékével!

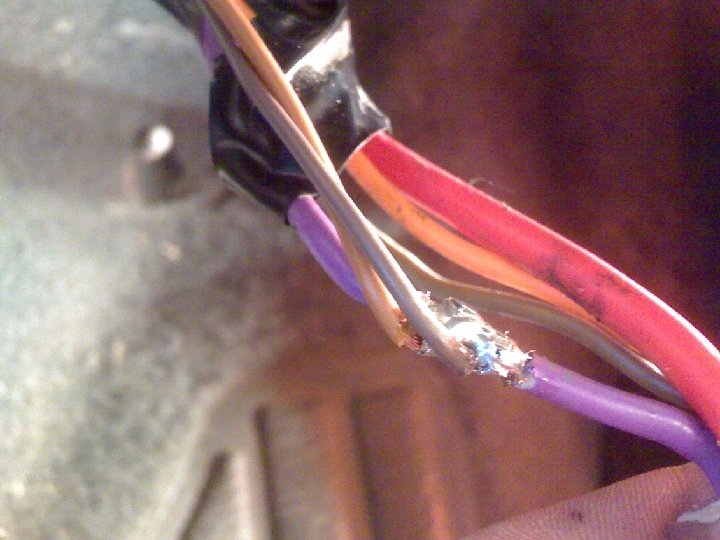

Én forrasztással oldottam meg a csatlakozást. De előtte a 3 vezetéket összesodortam. A végén szigetelőszalaggal rendesen betekertem a forrasztást!

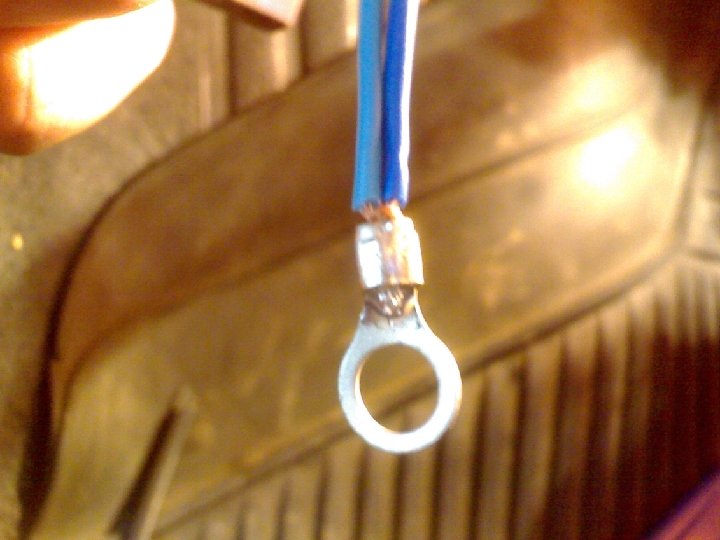

A „-” csatlakozást én egy szemes saruval oldottam meg. Préseléssel és forrasztással rögzítettem! A biztosítéktábla tetején lévő testelési ponthoz kötöttem!

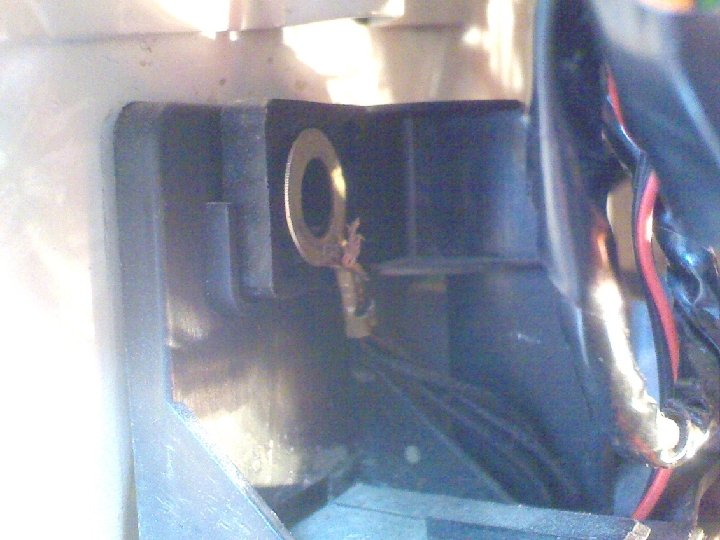

Ez egy gyári testelési csomópont. Az előbb elkészített csatlakozást ide rögzítem!

• Ha mindent gondosan bekötöttünk, elvezettük a kábeleket, szigeteltük a kötéseket, akkor a C 203 -as csatlakozót tegyük vissza a helyére, szereljük össze a burkolatokat és próbáljuk ki, hogy mit alkottunk. • A hőmérsékletmérést én egy lézeres hőmérővel végeztem a tükörlapon , mégpedig úgy, hogy egy darab fekete szigetelő szalagot ragasztottam az üvegre, hogy a lézersugarat ne zavarja a mérésben.

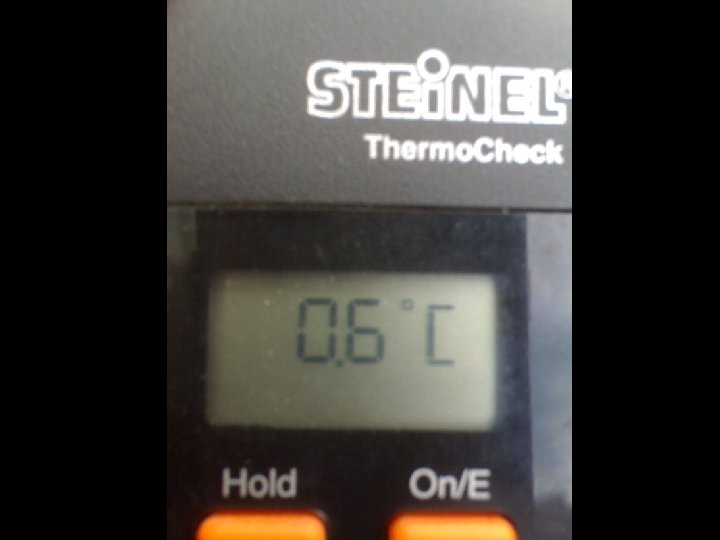

Hát igen, kicsit hideg volt amikor szereltem a tükröt…. 0, 6 C fok a tükörlap hőmérséklete!

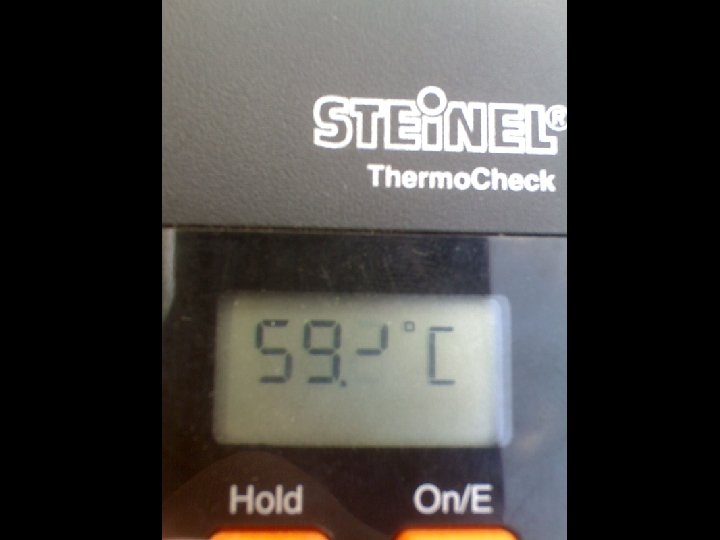

Kb. 2 perc után, erős gőzölgés közepette, már 59 C fok volt a tükörlap! Szerintem több bizonyíték nem is kell arra hogy működik!

• Az elektromos bekötéshez segítséget nyújtott Josh Cartárs! • A bemutatót készítette: Futee a Magyar Daewoo-Chevrolet Klub megbízásából, Önként! : ☺

Köszönet a Magyar Daewoo—Chevrolet Klub tagjainak! Ne kérdezzétek miért!

Vigyázz a tükör baromi meleg! Ne tapogasd, oké? !
