Compressores de Parafusos Aplicações para Compressores de Parafusos

Compressores de Parafusos Excelente produto para: • Resfriamento de Processos • Leiteria • Carne • Câmaras • Ar Condicionado • Bebidas • Frangos, etc

Compressores de Parafusos • Grandes Plantas ( altas capacidades ) • Altas taxas de compressão • Operações que exigem pequenas variações de capacidades • Salas de máquinas com pouco espaço (expansão) • Operações que exigem precisão de controle da variável de controle seja ela pressão ou temperatura. • Operações que exigem rápida retomada de capacidade

Compressores de Parafusos Princípios de Funcionamento

Compressores de Parafusos MEC NICA DO DESLOCAMENTO DOS REFRIGERANTES Sucção Área das comportas Região de alta pressão Descarga

Compressores de Parafusos PROCESSO DE DESLOCAMENTO DO REFRIGERANTE VÁLVULA DE SUCÇÃO VÁLVULA DE DESCARGA 1 a ETAPA - INÍCIO DA ADMISSÃO DO REFRIGERANTE

Compressores de Parafusos PROCESSO DE DESLOCAMENTO DO REFRIGERANTE VÁLVULA DE SUCÇÃO VÁLVULA DE DESCARGA Vs 2 a ETAPA - PREENCHIMENTO TOTAL DA “C MARA” Vs

Compressores de Parafusos PROCESSO DE DESLOCAMENTO DO REFRIGERANTE VÁLVULA DE SUCÇÃO VÁLVULA DE DESCARGA 3 a ETAPA - INÍCIO DA COMPRESSÃO

Compressores de Parafusos PROCESSO DE DESLOCAMENTO DO REFRIGERANTE VÁLVULA DE SUCÇÃO VÁLVULA DE DESCARGA 4 a ETAPA - DIMINUIÇÃO DO VOLUME DA “C MARA”

Compressores de Parafusos PROCESSO DE DESLOCAMENTO DO REFRIGERANTE VÁLVULA DE SUCÇÃO VÁLVULA DE DESCARGA Vd 5 a ETAPA - INÍCIO DO DESCARREGAMENTO RADIAL

Compressores de Parafusos PROCESSO DE DESLOCAMENTO DO REFRIGERANTE VÁLVULA DE SUCÇÃO VÁLVULA DE DESCARGA 6 a ETAPA - FINAL DO DESCARREGAMENTO AXIAL

Compressores de Parafusos ACIONAMENTO PELOS ROTORES MACHO OU FÊMEA Rotor fêmea Rotor macho 1 1 2 4 3 Relação 4 2 6 3 5 + 4 6

Compressores de Parafusos ACIONAMENTO PELOS ROTORES MACHO OU FÊMEA Quando o acionamento se dá pelo eixo fêmea existe um aumento de 50% da rotação para o eixo macho Com o aumento da rotação, o deslocamento volumétrico também aumenta em 50% Acionamento 3600 rpm 5400 rpm 2400 rpm 3600 rpm

Compressores de Parafusos Linha de Produtos

Compressores de Parafusos GRUPO YORK - MARCAS ABSORVIDAS

Compressores de Parafusos MODELOS SABROE - SAB 128/163 MK 3 COMPRESSORES SAB 128/163 MK 3 Duas versões de acionamento: macho e fêmea • Gases: R 717, R 22 e HFCs • Vazões ( a 3600 rpm ): SAB 128 HM = 364 m 3/h SAB 128 HF = 547 m 3/h SAB 163 HM = 764 m 3/h SAB 163 HF = 1145 m 3/h

Compressores de Parafusos MODELOS SABROE - SAB 128/163 MK 3 Principais Características: • Válvula de retenção na sucção incorporada ao bloco • Chave de fluxo de óleo incorporada ao bloco • Filtros de sucção e óleo incorporados ao bloco • Perfil de rotores 4 + 6 • Bloco fundido em Fo. Fo GG-25 • Rolamentos de esferas e rolos • Pistão de balanceamento • Regulagem contínua de capacidade ( 10 -100%) • Selo tipo fole • Regulagem manual e automática ( só SAB 163 ) do volume interno (Vi)

Compressores de Parafusos MODELOS SABROE - SAB 128/163 MK 3 Principais Características: • Válvula de segurança balanceada • Separador de óleo horizontal com baixo nível de arraste de óleo • Resistência de aquecimento de óleo • Sistema de monitoração e controle Unisab II • Válvula de bloqueio de sucção • Válvula de bloqueio de descarga • Bomba de óleo para pré-lubrificação e lubrificação • Resfriador de óleo ( água e termosifão ) • Injeção de líquido

Compressores de Parafusos MODELOS SABROE - SAB 128/163 MK 3 Unidade Compressora USCA 128/163 Motor Compressor Unisab II Separador de óleo Bomba de óleo Reservatório de óleo

Compressores de Parafusos MODELOS SABROE - SAB 202 MK 3 COMPRESSOR SAB 202 MK 3 Duas versões: macho e fêmea • Gases: R 717, R 22 e HFCs • Vazões ( 3600 rpm ): SAB 202 SM = 1479 m 3/h SAB 202 LM = 1914 m 3/h SAB 202 SF = 2218 m 3/h SAB 202 LF = 2870 m 3/h

Compressores de Parafusos MODELOS SABROE - SAB 202 MK 3 Principais Características: • Válvula de retenção na sucção incorporada ao bloco • Chave de fluxo de óleo incorporada ao bloco • Filtros de sucção e óleo incorporados ao bloco • Perfil de rotores 4 + 6 • Duas relações de comprimento/diâmetro ( S/L ) • Bloco fundido em Fo Fo GG-25 • Rolamentos de esferas para cargas axiais • Mancais deslizantes para cargas radiais • Pistão de balanceamento • Regulagem contínua de capacidade ( 10 -100 % )

Compressores de Parafusos MODELOS SABROE - SAB 202 MK 3 Principais Características: • Selo tipo fole • Regulagem manual e automática do Volume interno ( Vi ) • Válvula de segurança balanceada • Separador de óleo horizontal com baixo nível de arraste de óleo • Resistência de aquecimento de óleo • Sistema de monitoração e controle Unisab II • Válvula de bloqueio de sucção • Válvula de bloqueio de descarga • Bomba de óleo para pré-lubrificação e lubrificação • Resfriador de óleo ( água e termosifão ) • Injeção de líquido

Compressores de Parafusos MODELOS SABROE - SAB 202 MK 3 Unidade Compressora USCA 202 Compressor Válvula de sucção Motor Unisab II Separador de óleo Tubo de Descarga Resistência Reservatório de óleo

Compressores de Parafusos MODELOS SABROE - SAB 128/163 ROTATUNE MK 3 Unidades compressoras SAB 128/163 HR Rotatune Deslocamento Volumétrico na faixa de rotação de 1000 a 6000 rpm: SAB 128 HR = 100 -620 m 3/h SAB 163 HR = 220 -1300 m 3/h

Compressores de Parafusos MODELOS SABROE - SAB 128/163 ROTATUNE MK 3 Principais Características: • Fornecido completo para funcionamento • Inversor com “soft starting” incluído • Motor com projeto especial para alta velocidade • Unidade compressora simplificada: sem equipamento para controle mecânico de capacidade sem equipamento de partida separado • Projeto compacto • Aumento de eficiência do compressor • Aumento de eficiência do motor • Baixa corrente de partida

Compressores de Parafusos MODELOS SABROE - SAB 128/163 ROTATUNE MK 3 Principais Características: • Regulagem de Capacidade mais precisa • Custo operacional reduzido • Baixo custo de manutenção • Peso e dimensões reduzidos • Sem limites de partida por hora • Custo de instalação reduzidos • Retorno do investimento curto • Acionamento pelo rotor macho

Compressores de Parafusos MODELOS SABROE - SAB 128/163 ROTATUNE MK 3 Compressor SAB 128 HR Rotatune Válvula de Sucção Válvula de Alivio Tubo de Descarga

Compressores de Parafusos MODELOS SABROE - SAB 128/163 ROTATUNE MK 3 Compressor SAB 128/163 HR Rotatune Vi manual Deslizador de Capacidade Fixo

Compressores de Parafusos MODELOS FRICK - SAB XXX WB COMPRESSOR SAB XXX WB (RWB) • Acionamento: macho • Gases: R 717, R 22 e HFCs • Modelos: de 60 até 856 • Vazões ( a 3600 rpm ): 607 a 8610 m 3/h

Compressores de Parafusos MODELOS FRICK - SAB XXX D COMPRESSOR SAB XXX D (RDB) • Acionamento: macho • Gas: R 717, R 22, HFCs • Modelos: de 100 até 546 • Vazões ( a 3600 rpm ): 1005 a 5464 m 3/h

Compressores de Parafusos MODELOS FRICK - SAB XXX WB/D Principais Características: • Válvula de retenção na sucção • Perfil de rotores 4 + 6 • Bloco fundido em ASTM-A-48 Classe 40 • Rolamentos de esferas e rolos • Pistão de balanceamento • Modelo WB : contínua ( 10/20 -100 % ) • Modelo D: estágios ( 25 -50 -75 -100 % ) • Selo tipo mola • Regulagem de capacidade:

Compressores de Parafusos MODELOS FRICK - SAB XXX WB Unidade Compressora USCA XXX WB Válvula de retenção Válvula de sucção Motor Compressor Válvula de descarga Quantum Separador de óleo Filtro de óleo Bomba de óleo

Compressores de Parafusos MODELOS FRICK - SAB XXX WB Principais Características: • Regulagem automática do volume interno ( Vi ) • Separador de óleo horizontal com baixo nível de arraste de óleo • Resistência de aquecimento de óleo • Sistema de monitoração e controle Quantum • Válvula de bloqueio de sucção • Válvula de bloqueio de descarga • Bomba de óleo • Resfriador de óleo ( água e termosifão ) • Injeção de líquido

Compressores de Parafusos MODELOS FRICK - SAB YYY X COMPRESSOR SAB YYY X (RXF/S) • Acionamento: macho • Gas: R 717, R 22, HFCs • Modelos: de 12 até 101 • Vazões ( a 3600 rpm ): 122 a 1013 m 3/h

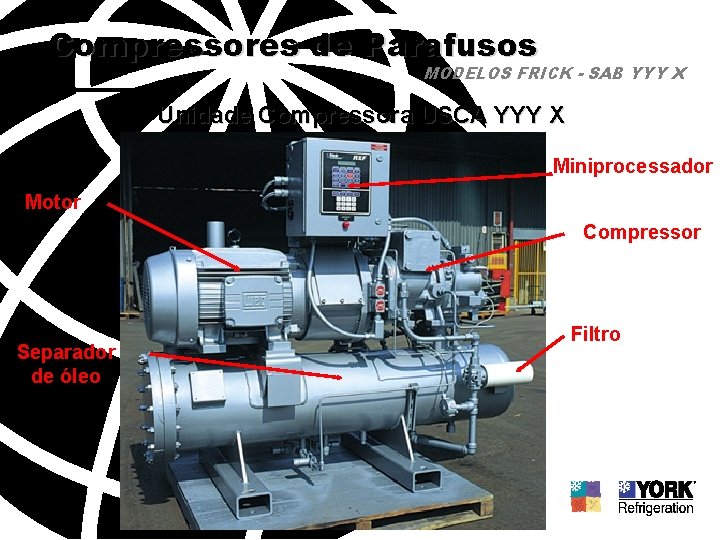

Compressores de Parafusos MODELOS FRICK - SAB YYY X Unidade Compressora USCA YYY X Miniprocessador Motor Compressor Separador de óleo Filtro

Compressores de Parafusos MODELOS STAL - SAB XX COMPRESSOR SAB 80 (STAL S 80) • Acionamento: macho • Gases: R 717, R 22, HFCs • Vazão ( a 3600 rpm ): SAB 81 = 1154 m 3/h SAB 83 = 1576 m 3/h SAB 85 = 2171 m 3/h SV 87 = 3125 m 3/h SV 89 = 4561 m 3/h

Compressores de Parafusos Detalhes Técnicos

Compressores de Parafusos CONTROLE DE CAPACIDADE Passagem de recirculação “Slide” do Vi para regulagem da relação volumétrica “Slide” de Capacidade

Compressores de Parafusos CONTROLE DE CAPACIDADE Slide do Vi Slide de Capacidade

Compressores de Parafusos CONTROLE DE CAPACIDADE

Compressores de Parafusos CONTROLE DE CAPACIDADE Slide do Vi

Compressores de Parafusos CONTROLE DO VI Vi baixo Vi alto

Compressores de Parafusos 1. AS UTILIDADES DA REFRIGERAÇÃO PARA O HOMEM ATUAL Sistemas de regulagem da Relação de Volumes ( Vi ) Transmissor do Vi Parafuso de Regulagem Automática Regulagem Manual

Compressores de Parafusos CONTROLE AUTOMÁTICO DE CAPACIDADE E DO VI

Compressores de Parafusos CAPACIDADE E VI Capacidade: 100% Vi: 2. 2 Capacidade: mínima Vi: 2. 2

Compressores de Parafusos DESEMPENHO A “CARGA PARCIAL” Pressão de descarga Pressão Interna Abertura da comporta de descarga Pressão de sucção Sucção Gás Slide do Vi Slide de Capacidade Recirculação Descarga

Compressores de Parafusos SUB E SOBRECOMPRESSÃO Pressão Sobrecompressão Perdas Pressão de Descarga Subcompressão Ciclo ideal Pressão de Sucção Inicio da compressão Descarga Compressão Entrada Volume

Compressores de Parafusos PRESSÃO DIFERENCIAL % CAPACIDADE DE DESLOCAMENTO % CONSUMO DE ENERGIA ELÉTRICA DESEMPENHO A “CARGA PARCIAL” PRESSÃO DIFERENCIAL % CAPACIDADE DE DESLOCAMENTO

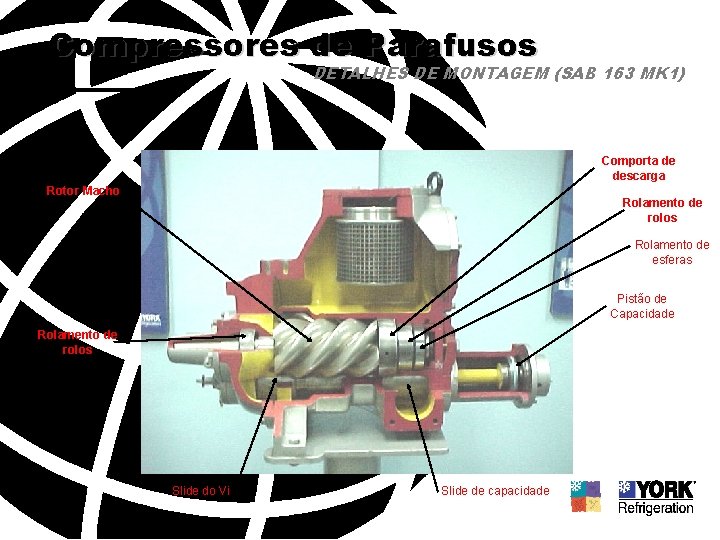

Compressores de Parafusos DETALHES DE MONTAGEM (SAB 163 MK 1) Comporta de descarga Rotor Macho Rolamento de rolos Rolamento de esferas Pistão de Capacidade Rolamento de rolos Slide do Vi Slide de capacidade

Compressores de Parafusos COMPONENETES INTERNOS COMPRESSOR SAB 202 “Slide” de Capacidade “Slide” do Vi Rolamento de Esferas Rotor Macho Rotor Fêmea Mancal

Compressores de Parafusos COMPONENETES INTERNOS COMPRESSORES SAB 128 E 163 MK 3 Rolamentos de esferas com 4 pontos de contatos Rotor Fêmea “Shims ” Rotor Macho Rolamentos de Rolos

Compressores de Parafusos SISTEMAS DE CAPACIDADE E VI - SAB 128/163 MK 3 Comporta de descarga do lado fêmea Comporta de descarga do lado macho “Slide de Capacidade “Slide” do Vi Mola

Compressores de Parafusos SISTEMAS DE CAPACIDADE E VI - SAB 128/163 MK 3 Detalhes do sistema de descarregamento Detalhes do sistema de capacidade

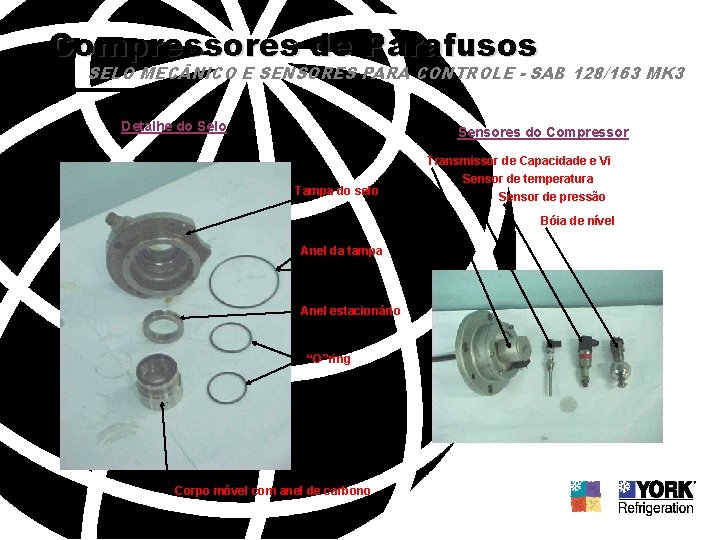

Compressores de Parafusos SELO MEC NICO E SENSORES PARA CONTROLE - SAB 128/163 MK 3 Detalhe do Selo Sensores do Compressor Tampa do selo Transmissor de Capacidade e Vi Sensor de temperatura Sensor de pressão Bóia de nível Anel da tampa Anel estacionário “O”ring Corpo móvel com anel de carbono

Compressores de Parafusos SELO MEC NICO - SAB 128/163 MK 3 Vista em Corte do Compressor Detalhe da Montagem do Selo

Compressores de Parafusos SISTEMA DE SUCÇÃO - SAB 128/163 MK 3 Tampa Filtro de sucção Sensor de pressão Válvula de retenção Filtro de óleo Alojamento do filtro

Compressores de Parafusos SISTEMA DE SEPARAÇÃO DE ÓLEO SABROE Compressor Separador de óleo Filtro Coalescedor Demister Reservatório de óleo Resistência

Compressores de Parafusos SISTEMA DE SEPARAÇÃO DE ÓLEO FRICK Shut off - and non return valve Rotor shaft male rotor (compressor) turn clockwise Return line from Coalescer section to compressor suction side Oil/gas Inspection cover Coalescer filter Regulation- and non return valve Strainer Shut off valve Oil line to cooler/compressor kch

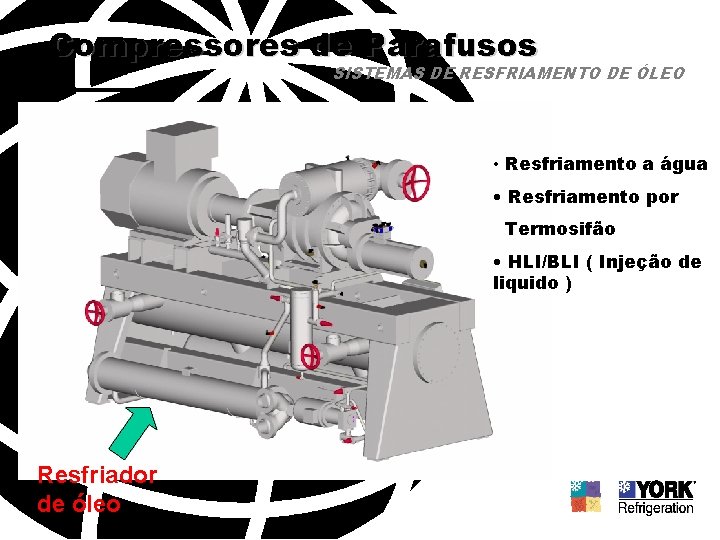

Compressores de Parafusos SISTEMAS DE RESFRIAMENTO DE ÓLEO • Resfriamento a água • Resfriamento por Termosifão • HLI/BLI ( Injeção de liquido ) Resfriador de óleo

Compressores de Parafusos RESFRIAMENTO A ÁGUA CONDENSADOR COMPRESSOR SEP. DE ÓLEO FILTRO BOMBA DE ÓLEO ENTRA ÁGUA SAI EVAPORADOR DISPOSITIVO DE EXPANSÃO Resfriador de óleo do tipo com água RESERVATORIO

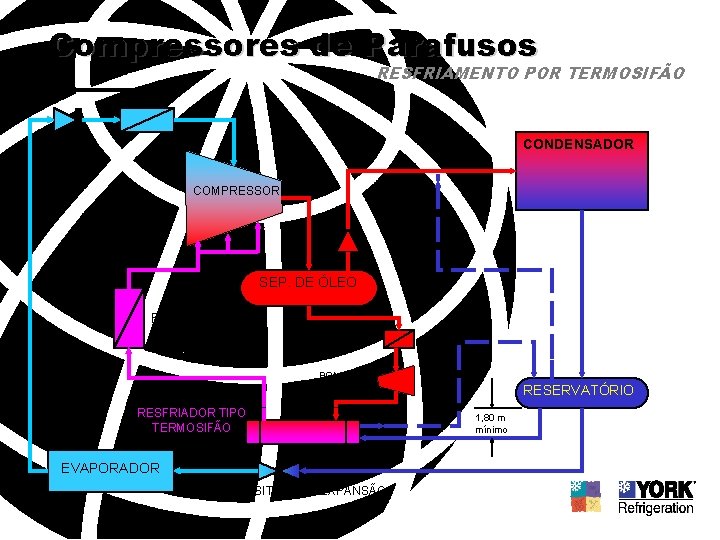

Compressores de Parafusos RESFRIAMENTO POR TERMOSIFÃO CONDENSADOR COMPRESSOR SEP. DE ÓLEO FILTRO BOMBA DE ÓLEO RESFRIADOR TIPO TERMOSIFÃO EVAPORADOR DISPOSITIVO DE EXPANSÃO RESERVATÓRIO 1, 80 m mínimo

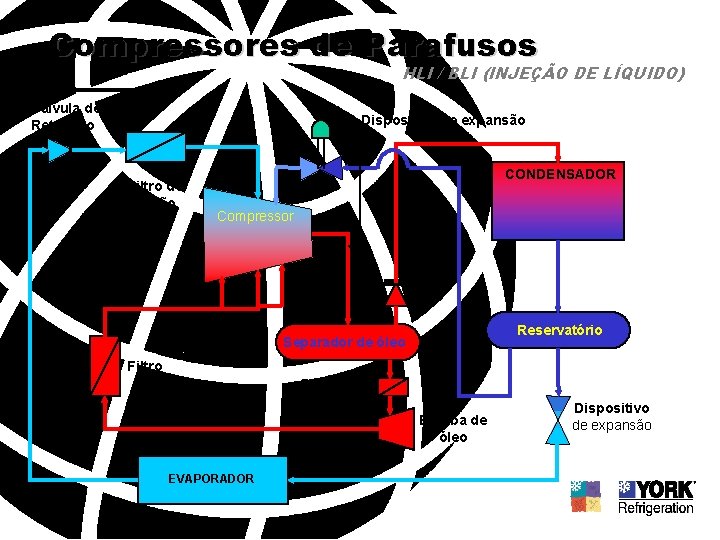

Compressores de Parafusos HLI / BLI (INJEÇÃO DE LÍQUIDO) Válvula de Retenção Dispositivo de expansão Filtro de sucção CONDENSADOR Compressor Vl. Ret. Reservatório Separador de óleo Filtro Pré-filtro Bomba de óleo EVAPORADOR Dispositivo de expansão
