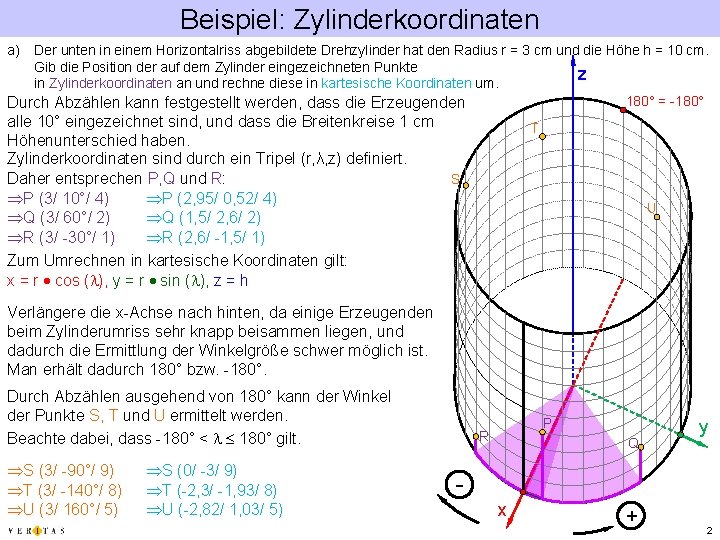

Beispiel: Zylinderkoordinaten a) Der unten in einem Horizontalriss abgebildete Drehzylinder hat den Radius r = 3 cm und die Höhe h = 10 cm. Gib die Position der auf dem Zylinder eingezeichneten Punkte z in Zylinderkoordinaten an und rechne diese in kartesische Koordinaten um. 180° = -180° Durch Abzählen kann festgestellt werden, dass die Erzeugenden alle 10° eingezeichnet sind, und dass die Breitenkreise 1 cm Höhenunterschied haben. Zylinderkoordinaten sind durch ein Tripel (r, λ, z) definiert. Daher entsprechen P, Q und R: ÞP (3/ 10°/ 4) ÞP (2, 95/ 0, 52/ 4) ÞQ (3/ 60°/ 2) ÞQ (1, 5/ 2, 6/ 2) ÞR (3/ -30°/ 1) ÞR (2, 6/ -1, 5/ 1) Zum Umrechnen in kartesische Koordinaten gilt: x = r cos (l), y = r sin (l), z = h T S U Verlängere die x-Achse nach hinten, da einige Erzeugenden beim Zylinderumriss sehr knapp beisammen liegen, und dadurch die Ermittlung der Winkelgröße schwer möglich ist. Man erhält dadurch 180° bzw. -180°. Durch Abzählen ausgehend von 180° kann der Winkel der Punkte S, T und U ermittelt werden. Beachte dabei, dass -180° < l 180° gilt. ÞS (3/ -90°/ 9) ÞT (3/ -140°/ 8) ÞU (3/ 160°/ 5) ÞS (0/ -3/ 9) ÞT (-2, 3/ -1, 93/ 8) ÞU (-2, 82/ 1, 03/ 5) P R Q y x + 2
Beispiel: Zylinderkoordinaten b) Der unten in einem Horizontalriss abgebildete Drehzylinder hat den Radius r = 3 cm und die Höhe h = 10 cm. Gib die Position der auf dem Zylinder eingezeichneten Punkte z in Zylinderkoordinaten an, runde dabei auf 10°. Zeichne die Erzeugende durch den Punkt A ein und schneide sie mit dem Basiskreis. Bestimme den Basiskreisdurchmesser durch diesen Schnittpunkt, um den Winkel zur x-Achse zu messen. D C Miss den Winkel und gib die Koordinaten von A an. A (3/ 50°/ 7) Gehe für B ebenso vor. B (3/ -20°/ 5) Setze für C und D fort. B A C (3/ -130°/ 3) y D (3/ 170°/ 6) x 3
Beispiel: Zylinderkoordinaten c) Der unten in einem Horizontalriss abgebildete Drehzylinder hat den Radius r = 3 cm und die Höhe h = 10 cm. Gib die Position der auf dem Zylinder eingezeichneten Punkte z in Zylinderkoordinaten an. 180° = -180° Durch Abzählen kann man feststellen, dass die Erzeugenden alle 10° eingezeichnet sind, und dass die Parallelen zur x. Achse jeweils 1 cm Höhenunterschied haben. S Verbinde den Schnittpunkt der Erzeugenden durch P mit dem Basiskreismittelpunkt. Verschiebe diese Verbindungsstrecke parallel durch P, um ablesen zu können, in welcher Höhe sich P befindet. R P (3/ 70°/ 4) Gehe für Q genau so vor. Q (3/ -20°/ 5) Verlängere die x-Achse wieder nach hinten, um die Winkelgröße der Punkte R und S von 180° bzw. -180° ausgehend bestimmen zu können. Q P y Gehe nun für R und S genau so vor. R (3/ 150°/ 8) S (3/ -120°/ 9) x 4
Beispiel: Zylinderkoordinaten d) Der Horizontalriss zeigt in der xy- Ebene einen 5 x 5 Einheitsraster und in der yz- Ebene einen 5 x 10 Einheitsraster. Der gegebene Zylinder hat somit einen Radius r = 1 cm und eine Höhe h = 10 cm. Konstruiere die Lage der durch Zylinderkoordinaten gegebenen Punkte: A ( 2/ 45°/ 2), B ( 3/ 120°/ 4), C ( 4/ 200°/ 7) und D ( 5/ 315°/ 9). z Punkt A ( 2/ 45°/ 2): Zeichne einen Kreis mit dem Radius 2 cm in der xy- Ebene. Zeichne jene Linie ein, die mit der x- Achse 45° einschließt. B Entnimm die Höhe 2 cm aus dem Raster und trage sie im eben ermittelten Punkt in z- Richtung ab. B ( 3/ 120°/ 4): Zeichne einen Kreis mit dem Radius 3 cm in der xy- Ebene. y A Zeichne jene Linie ein, die mit der x- Achse 120° einschließt. Entnimm die Höhe 4 cm aus dem Raster und trage sie im eben ermittelten Punkt in z- Richtung ab. x 5
Beispiel: Zylinderkoordinaten d) Der Horizontalriss zeigt in der xy- Ebene einen 5 x 5 Einheitsraster und in der yz- Ebene einen 5 x 10 Einheitsraster. Der gegebene Zylinder hat somit einen Radius r = 1 cm und eine Höhe h = 10 cm. Konstruiere die Lage der durch Zylinderkoordinaten gegebenen Punkte: A ( 2/ 45°/ 2), B ( 3/ 120°/ 4), C ( 4/ 200°/ 7) und D ( 5/ 315°/ 9). z C Punkt C ( 4/ -160°/ 7): Zeichne einen Kreis mit dem Radius 4 cm in der xy- Ebene. Zeichne jene Linie ein, die mit der x- Achse 160° einschließt. B Entnimm die Höhe 7 cm aus dem Raster und trage sie im eben ermittelten Punkt in z- Richtung ab. Punkt D ( 5/ -45°/ 9): Zeichne einen Kreis mit dem Radius 5 cm in der xy. Ebene. y D A Zeichne jene Linie ein, die mit der x. Achse -45° einschließt. Entnimm die Höhe 9 cm aus dem Raster und trage sie im eben ermittelten Punkt in z. Richtung ab. x 6
Beispiel: Zylinderkoordinaten d) Der Horizontalriss zeigt in der xy- Ebene einen 5 x 5 Einheitsraster und in der yz- Ebene einen 5 x 10 Einheitsraster. Der gegebene Zylinder hat somit einen Radius r = 1 cm und eine Höhe h = 10 cm. Konstruiere die Lage der durch Zylinderkoordinaten gegebenen Punkte: A ( 2/ 45°/ 2), B ( 3/ 120°/ 4), C ( 4/ 200°/ 7) und D ( 5/ 315°/ 9). z C Zeichne die Koordinatenwege der Punkte ABCD ein. B y D A x 7
