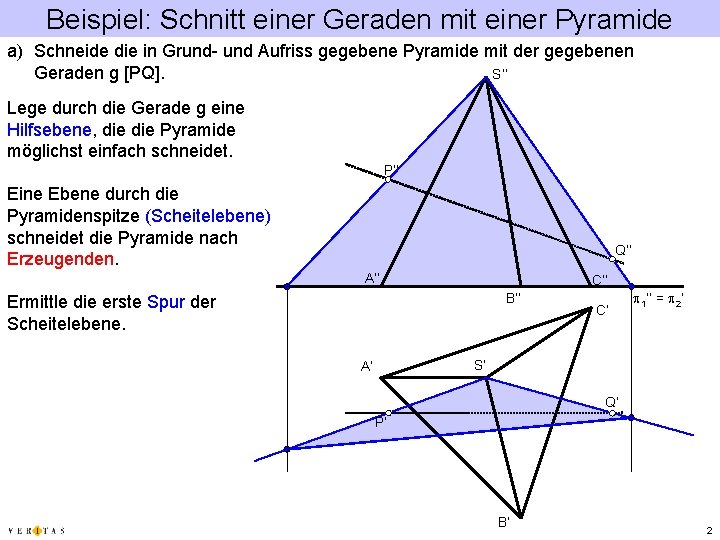

Beispiel: Schnitt einer Geraden mit einer Pyramide a) Schneide die in Grund- und Aufriss gegebene Pyramide mit der gegebenen Geraden g [PQ]. S‘‘ Lege durch die Gerade g eine Hilfsebene, die Pyramide möglichst einfach schneidet. P‘‘ Eine Ebene durch die Pyramidenspitze (Scheitelebene) schneidet die Pyramide nach Erzeugenden. Q‘‘ A‘‘ C‘‘ B‘‘ Ermittle die erste Spur der Scheitelebene. C‘ p 1’’ = p 2’ S‘ A‘ Q‘ P‘ B‘ 2

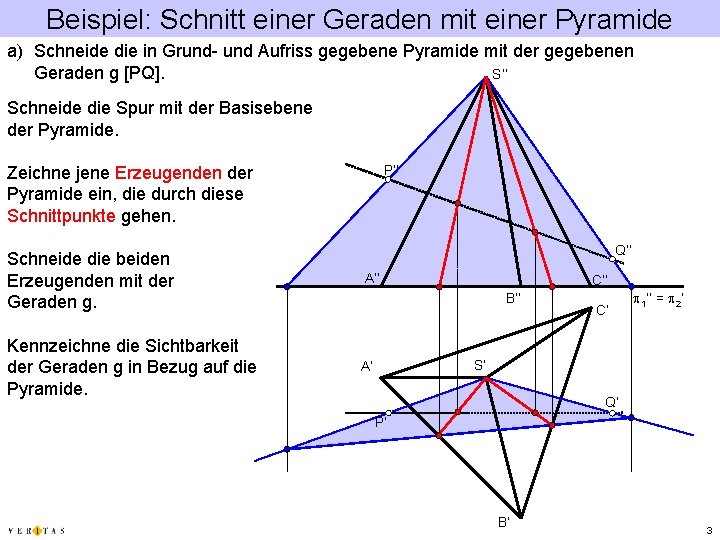

Beispiel: Schnitt einer Geraden mit einer Pyramide a) Schneide die in Grund- und Aufriss gegebene Pyramide mit der gegebenen Geraden g [PQ]. S‘‘ Schneide die Spur mit der Basisebene der Pyramide. Zeichne jene Erzeugenden der Pyramide ein, die durch diese Schnittpunkte gehen. Schneide die beiden Erzeugenden mit der Geraden g. Kennzeichne die Sichtbarkeit der Geraden g in Bezug auf die Pyramide. P‘‘ Q‘‘ A‘‘ C‘‘ B‘‘ C‘ p 1’’ = p 2’ S‘ A‘ Q‘ P‘ B‘ 3

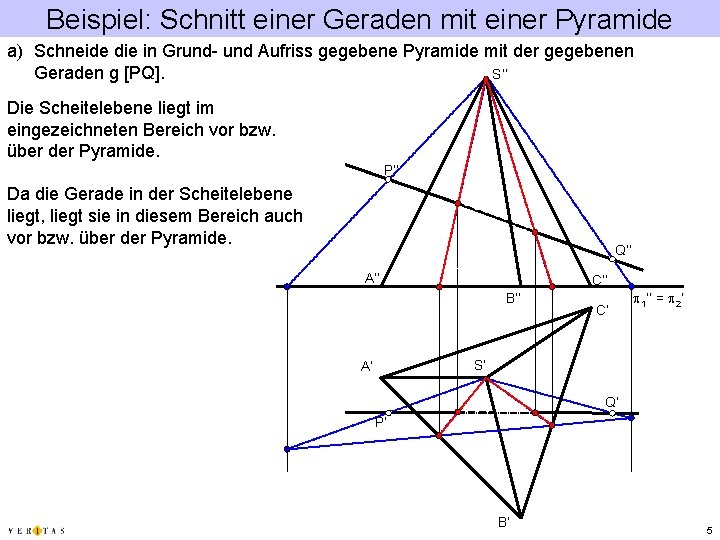

Beispiel: Schnitt einer Geraden mit einer Pyramide a) Schneide die in Grund- und Aufriss gegebene Pyramide mit der gegebenen Geraden g [PQ]. S‘‘ Die Scheitelebene liegt im eingezeichneten Bereich vor bzw. über der Pyramide. P‘‘ Da die Gerade in der Scheitelebene liegt, liegt sie in diesem Bereich auch vor bzw. über der Pyramide. Q‘‘ A‘‘ C‘‘ B‘‘ C‘ p 1’’ = p 2’ S‘ A‘ Q‘ P‘ B‘ 4

Beispiel: Schnitt einer Geraden mit einer Pyramide a) Schneide die in Grund- und Aufriss gegebene Pyramide mit der gegebenen Geraden g [PQ]. S‘‘ Die Scheitelebene liegt im eingezeichneten Bereich vor bzw. über der Pyramide. P‘‘ Da die Gerade in der Scheitelebene liegt, liegt sie in diesem Bereich auch vor bzw. über der Pyramide. Q‘‘ A‘‘ C‘‘ B‘‘ C‘ p 1’’ = p 2’ S‘ A‘ Q‘ P‘ B‘ 5

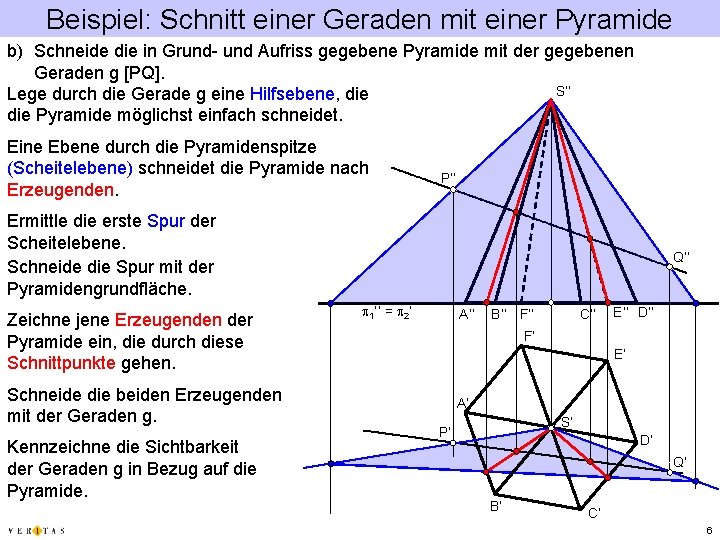

Beispiel: Schnitt einer Geraden mit einer Pyramide b) Schneide die in Grund- und Aufriss gegebene Pyramide mit der gegebenen Geraden g [PQ]. S‘‘ Lege durch die Gerade g eine Hilfsebene, die Pyramide möglichst einfach schneidet. Eine Ebene durch die Pyramidenspitze (Scheitelebene) schneidet die Pyramide nach Erzeugenden. P‘‘ Ermittle die erste Spur der Scheitelebene. Schneide die Spur mit der Pyramidengrundfläche. Zeichne jene Erzeugenden der Pyramide ein, die durch diese Schnittpunkte gehen. Schneide die beiden Erzeugenden mit der Geraden g. Kennzeichne die Sichtbarkeit der Geraden g in Bezug auf die Pyramide. Q‘‘ p 1’’ = p 2’ A‘‘ B‘‘ F‘‘ C‘‘ E‘‘ D‘‘ F‘ E‘ A‘ S‘ P‘ D‘ Q‘ B‘ C‘ 6

Beispiel: Schnitt einer Geraden mit einer Pyramide b) Schneide die in Grund- und Aufriss gegebene Pyramide mit der gegebenen Geraden g [PQ]. S‘‘ P‘‘ Q‘‘ p 1’’ = p 2’ A‘‘ B‘‘ F‘‘ C‘‘ E‘‘ D‘‘ F‘ E‘ A‘ S‘ P‘ D‘ Q‘ B‘ C‘ 7
