Beispiel: Kirche, Grundriss-Spurpunkt-Methode Konstruiere den Zentralriss der Kirche, von der hier der Grundriss und links unten der Aufriss zu sehen sind. Uy ‘ F y‘ p‘ Überlege, wo sich die Fernpunkte der Objektkanten befinden. Ermittle die Fluchtpunkte als Bilder Fernpunkte. Ermittle die zur Konstruktion notwendigen Spurpunkte. Ux ‘ F x‘ H‘ Fy h Fx g O‘ 2
Beispiel: Kirche, Grundriss-Spurpunkt-Methode Konstruiere den Zentralriss der Kirche, von der hier der Grundriss und links unten der Aufriss zu sehen sind. Konstruiere die Sehstrahlen durch die Eckpunkte des Kirchenschiffs. Schneide sie mit der Bildebene. Zeichne die Ordner der Bildpunkte. Uy ‘ F y‘ p‘ Ux ‘ F x‘ H‘ Fy h Fx g O‘ 3
Beispiel: Kirche, Grundriss-Spurpunkt-Methode Konstruiere den Zentralriss der Kirche, von der hier der Grundriss und links unten der Aufriss zu sehen sind. Uy ‘ F y‘ p‘ Konstruiere die Sehstrahlen durch die Eckpunkte des Turmes. Schneide sie mit der Bildebene. Zeichne die Ordner der Bildpunkte. Ux ‘ F x‘ H‘ Fy h Fx g O‘ 4
Beispiel: Kirche, Grundriss-Spurpunkt-Methode Konstruiere den Zentralriss der Kirche, von der hier der Grundriss und links unten der Aufriss zu sehen sind. Uy ‘ F y‘ p‘ Trage die Traufenhöhe in einem geeigneten Spurpunkt auf und ermittle danach die Höhen in den Eckpunkten des Kirchenschiffs. Trage die Firsthöhe in einem geeigneten Spurpunkt auf. Ux ‘ F x‘ H‘ Fy h Fx g O‘ 5

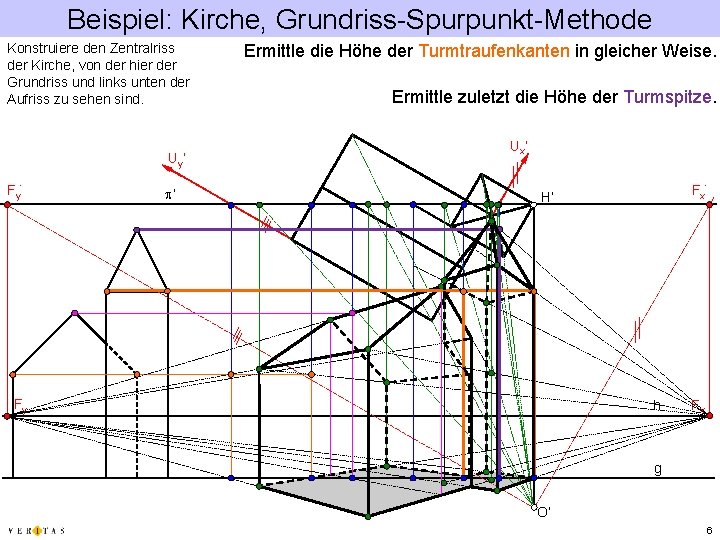

Beispiel: Kirche, Grundriss-Spurpunkt-Methode Konstruiere den Zentralriss der Kirche, von der hier der Grundriss und links unten der Aufriss zu sehen sind. Uy ‘ F y‘ p‘ Ermittle die Höhe der Turmtraufenkanten in gleicher Weise. Ermittle zuletzt die Höhe der Turmspitze. Ux ‘ F x‘ H‘ Fy h Fx g O‘ 6
Beispiel: Kirche, Grundriss-Spurpunkt-Methode Konstruiere den Zentralriss der Kirche, von der hier der Grundriss und links unten der Aufriss zu sehen sind. Uy ‘ F y‘ p‘ Ermittle die Höhe der Turmtraufenkanten in gleicher Weise. Ermittle zuletzt die Höhe der Turmspitze. Ux ‘ F x‘ H‘ Fy h Fx g O‘ 7
