Behavioural Modelling

Tujuan Memahami tujuan dari pemodelan perilaku l Mampu membuat sequence diagram, communication diagram, dan behavioral state machine l Slide 2

Overview Behavioral models describe the internal dynamic aspects of an information system that supports business processes in an organization l Key UML behavioral models are: sequence diagrams, collaboration diagrams, and statechart diagrams l Slide 3

Tujuan Pemodelan Perilaku Menunjukkan kolaborasi objek-objek yang terlibat pada tiap use-case l Menggambarkan kondisi internal dari proses l Slide 4

Interaction Diagram Interaction diagram fokus pada interaksi antar objek yang terlibat pada sistem. l Terdapat 2 macam : l sequence diagram l communication diagram l l Komponen interaction diagram : Objek l Operasi (operations) l Pesan (message) l Slide 5

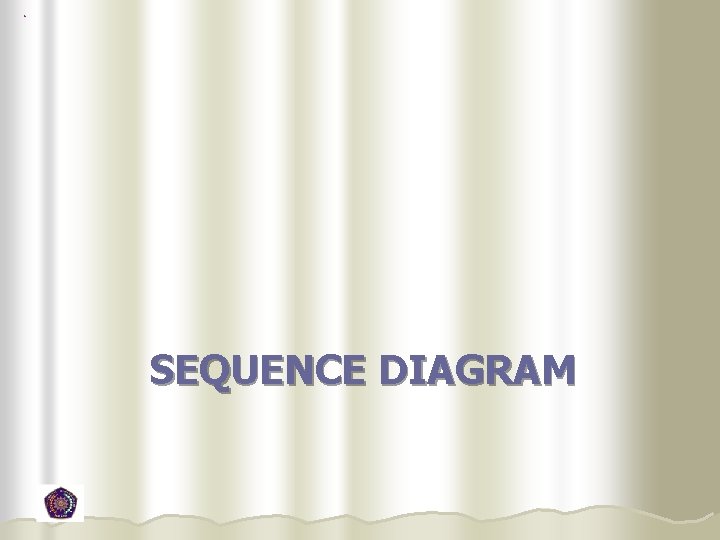

SEQUENCE DIAGRAM

Sequence Diagram l l Mengilustrasikan objek-objek yang berperan dalam sebuah use-case Menunjukkan pesan-pesan yang ditujukan pada objek-objek yang terlibat dalam sebuah use-case Dapat bersifat umum, dimana menggambarkan seluruh skenario yang dapat muncul dari sebuah use -case Jika dibuat pada tahap desain, sequence diagram dapat memunculkan database atau komponen GUI sbg kelas. Slide 7

Elemen-elemen Slide 8

Membuat Sequence Diagram 1. 2. 3. 4. 5. 6. Tentukan konteks dari sequence diagram Identifikasi objek-objek yang berperan Buat lifeline untuk tiap objek Tambahkan message Tambahkan excecution occurrence pada lifeline tiap objek Periksa kembali sequence diagram Slide 9

COMMUNICATION DIAGRAM

Overview Disebut juga dengan Collaboration Diagram l Ekuivalen dengan sequence diagram, bedanya sequence diagram lebih fokus pada unsur “time ordering”nya. l Slide 11

Elemen-elemen Slide 12

BEHAVIOURAL STATE MACHINE DIAGRAM

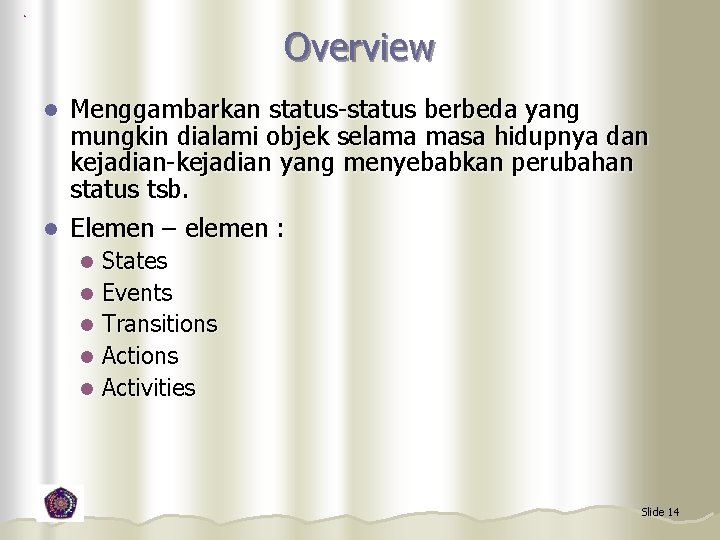

Overview Menggambarkan status-status berbeda yang mungkin dialami objek selama masa hidupnya dan kejadian-kejadian yang menyebabkan perubahan status tsb. l Elemen – elemen : l States l Events l Transitions l Activities l Slide 14

Contoh : Status Pasien Slide 15

Latihan 1. Buatlah collaboration diagram dari sequence diagram berikut : Slide 16

2. Buatlah sequence diagram. Jika terdapat kelas-kelas : Customer Credit. Form (submit) Credit. Processor (check. Credit, reserve. Seat, generate. Confirmation. Code) Confirmation. Form (display. Confirmation) Skenario untuk proses payment : 1. customer submit form kredit 2. dilakukan check. Credit oleh Credit. Processor terhadap form yang telah disubmit 3. Credit. Processor melakukan reserve. Seat 4. Credit. Processor mengeluarkan kode konfirmasi 5. Form konfirmasi menampilkan hasil konfirmasi Slide 17
