Begrepfysisk strrelse 28 2 Elektrisk fluks Definisjonsformel Definisjon
Begrep/fysisk størrelse. (28. 2) Elektrisk fluks Definisjonsformel. Definisjon av elektrisk fluks gjennom en flate. Forutsetning: E A Hva forteller formelen? Formelen er enklest å fortolke dersom vi illustrerer feltet med ved hjelp av feltlinjer. Fe er et mål for hvor mange feltlinjer som skjærer gjennom et areal A. Elektrisk feltstyrke kan tolkes som flukstetthet: antall feltlinjer som skjærer gjennom arealet per flateenhet (per m 2):
(28. 4) Gauss lov Grunnleggende sammenheng. Gjelder i elektrostatikk, ladninger i ro Hva forteller formelen? Den elektriske fluksen gjennom en lukket flate er proporsjonal med (netto-)ladningen som er innenfor flaten, Qin Merknader. 1. Flaten må være lukket 2. Fluksen har fortegn. Ser av formelen at negative ladninger skaper negativ fluks, positive skaper positiv fluks. For at dette skal stemme overens med definisjon av fluks, må flatenormalen alltid peke utover. 3. Ladninger på utsiden av den lukkede flaten påvirker ikke fluksen. Disse ladningene vil alltid påvirke det elektriske feltet, men på en slik måte at fluksen ikke endres. 4. Null fluks kan forekomme i to situasjoner: - det går like mange feltlinjer ut av flaten som det kommer inn - det finnes ikke noe statisk elektrisk felt der flaten befinner seg
(28. 5) Elektrisk feltstyrke omkring kule; kulesymmetrisk ladningsfordeling Avledet formel. Avledet av definisjonen på fluks og Gauss lov med kuleskall som gaussflate E Q Gauss-flate (kuleskall, ikke sirkel) Merknad: Samme formel som elektrisk felt rundt punktladninger.
(28. 5) Elektrisk feltstyrke omkring ladet wire Avledet formel. Avledet av definisjon på fluks og Gauss lov med sylinderskall som gaussflate E Qin = l L Gauss-flate (sylinderskall, ikke sirkel) Fluksen gjennom endeflatene er null

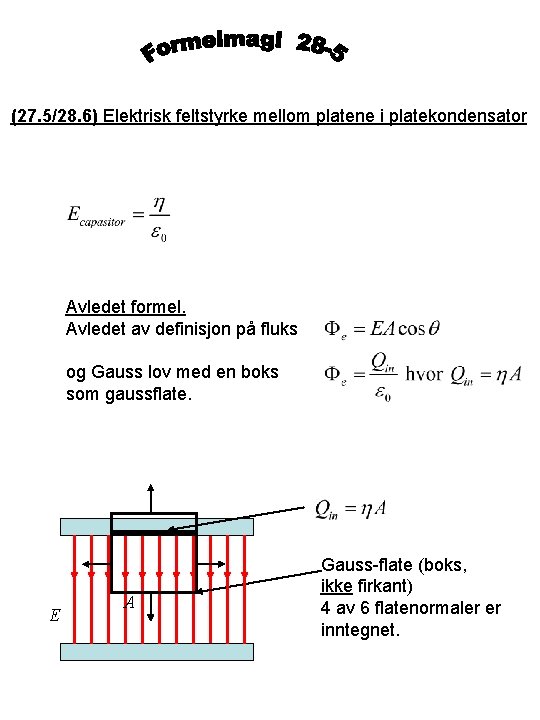

(27. 5/28. 6) Elektrisk feltstyrke mellom platene i platekondensator Avledet formel. Avledet av definisjon på fluks og Gauss lov med en boks som gaussflate. E A Gauss-flate (boks, ikke firkant) 4 av 6 flatenormaler er inntegnet.
(28. 5) Elektrisk feltstyrke utenfor en plan flate med ladninger Avledet formel. Avledet av definisjon på fluks og Gauss lov med en boks som gaussflate E A A E Gauss-flate (boks, ikke firkant) 4 av 6 flatenormaler er inntegnet.
- Slides: 6
