BEBAN dan GAYA Sesi 2 Beban massa yang
BEBAN dan GAYA Sesi 2 Beban: massa yang mempengaruhi benda (struktur) yang ditinjau. Beban Tetap: beban yang keberadaannya selalu ada. Beban Tidak Tetap: beban yang keberadaannya sewaktu-waktu. Beban Berjalan: beban yang keberadaannya selalu berpindah-pindah. Beban Titik: beban yang bekerja dalam pola titik. Beban Terbagi: beban yang bekerja dalam pola menyebar. Beban Statis: beban yang keberadaan, besaran serta arahnya selalu tetap. Beban Dinamis: beban yang keberadaan, besaran dan arahnya tidak tetap. Beban Kejut: beban yang keberadaan secara tiba-tiba. Berat beban: berat massa (kgmassa).
BEBAN dan GAYA Sesi 2
BEBAN dan GAYA Sesi 2

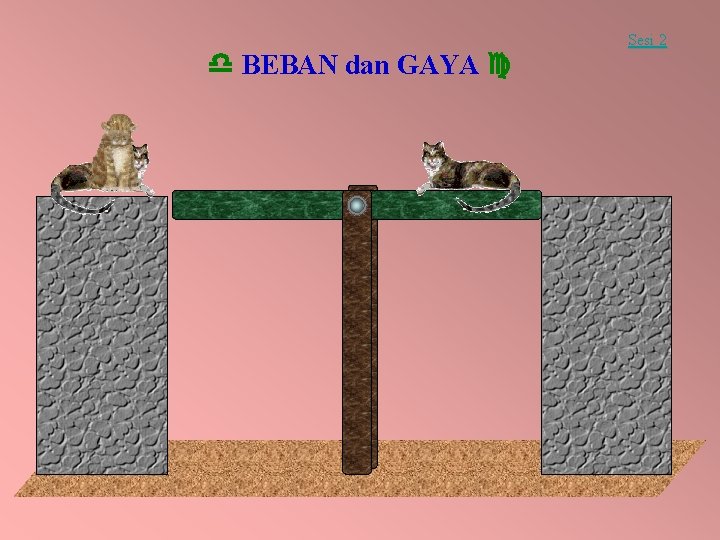

BEBAN dan GAYA Sesi 2

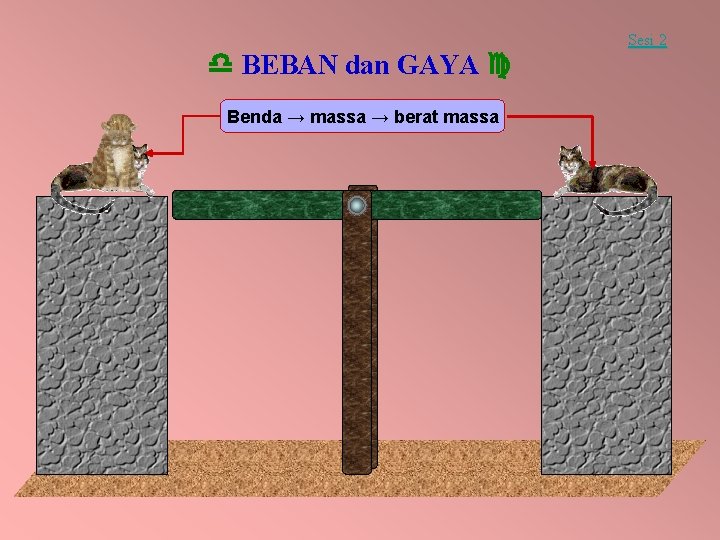

BEBAN dan GAYA Benda → massa → berat massa Sesi 2
Sesi 2 BEBAN dan GAYA Benda → massa → berat massa Beban
Sesi 2 BEBAN dan GAYA Benda → massa → berat massa Beban Gaya → “berat” gaya
BEBAN dan GAYA P Sesi 2
BEBAN dan GAYA Sesi 2 Beban: massa yang mempengaruhi benda (struktur) yang ditinjau. Beban Tetap: beban yang keberadaannya selalu ada. Beban Tidak Tetap: beban yang keberadaannya sewaktu-waktu. Beban Berjalan: beban yang keberadaannya selalu berpindah-pindah. Beban Titik: beban yang bekerja dalam pola titik. Beban Terbagi: beban yang bekerja dalam pola menyebar. Beban Statis: beban yang keberadaan, besaran serta arahnya selalu tetap. Beban Dinamis: beban yang keberadaan, besaran dan arahnya tidak tetap. Beban Kejut: beban yang keberadaan secara tiba-tiba. Berat beban: berat massa (kgmassa).
BEBAN dan GAYA Sesi 2 Gaya (Force): sesuatu yang dapat menyebabkan kondisi semula benda berubah (dari keadaan diam menjadi bergerak atau sebaliknya). Hukum Newton II → Gaya (Force) = massa x percepatan F= mxa percepatan ≈ gravitasi → F = massa x gravitasi F =. . . (kg) x. . . (m/dt 2 ) kgm/dt 2 = Newton = N → Gaya mempunyai: besaran, arah, lintasan dan titik tangkap. Gaya Luar (External Force): gaya yang bekerja dari luar struktur. Gaya Dalam (Internal Force): perlawanan dari elemen struktur.
30 o Beratku 1600 kg
Sistem gaya pada free body F 2 F 1 30 o 15, 680 1600 kg k. N F = 1600 kg x 9, 8 m/dt 2 = 15680 kgm/dt 2 = 15680 N = 15, 680 k. N
Y (vertikal) o F 2 v = F 2 sin F 30 2 F 1 30 o F 2 h = F 2 cos 30 o 15, 680 k. N ΣFv = 0 ΣFh = 0 ΣM = 0 X (horizontal) ΣFv = 0 → ΣFv = F 2 sin 30 o – 15, 680 = 0 → F 2 sin 30 o = 15, 680 F 2 = +15, 680/sin 30 o = +31, 360 k. N ΣFh = 0 → ΣFh = F 2 cos 30 o – F 1 = 0 → (31, 360) cos 30 o – F 1 = 0 F 1 = + (31, 360) cos 30 o = +27, 159 k. N
