BD TOPO Dcembre 2008 142 BD TOPO Standard
BD TOPO® Décembre 2008 1/42

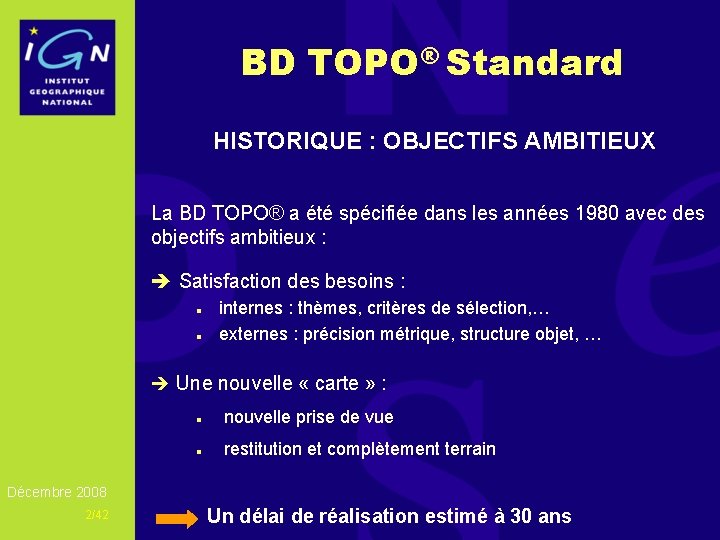

BD TOPO® Standard HISTORIQUE : OBJECTIFS AMBITIEUX La BD TOPO® a été spécifiée dans les années 1980 avec des objectifs ambitieux : è Satisfaction des besoins : l l internes : thèmes, critères de sélection, … externes : précision métrique, structure objet, … è Une nouvelle « carte » : l nouvelle prise de vue l restitution et complètement terrain Décembre 2008 2/42 Un délai de réalisation estimé à 30 ans
BD TOPO® Standard Décembre 2008 3/42 BD TOPO® Standard

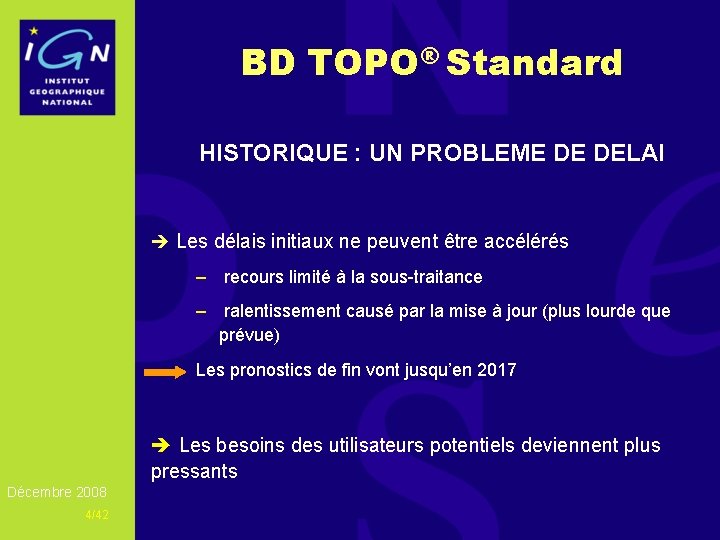

BD TOPO® Standard HISTORIQUE : UN PROBLEME DE DELAI è Les délais initiaux ne peuvent être accélérés – recours limité à la sous-traitance – ralentissement causé par la mise à jour (plus lourde que prévue) Les pronostics de fin vont jusqu’en 2017 è Les besoins des utilisateurs potentiels deviennent plus pressants Décembre 2008 4/42

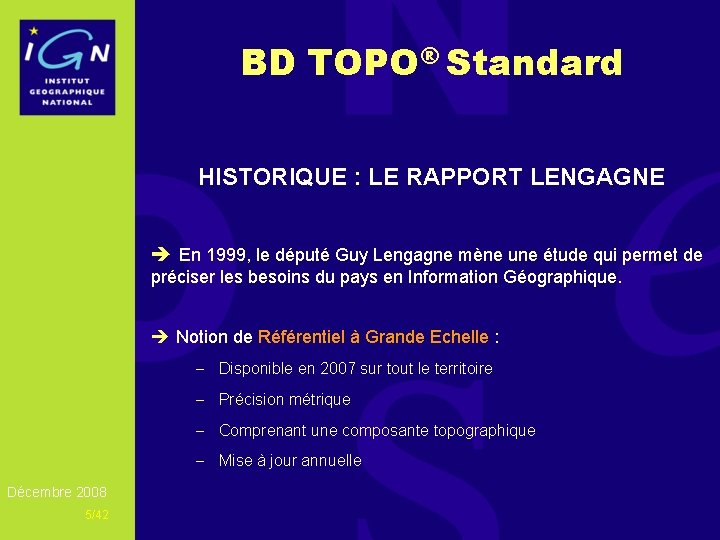

BD TOPO® Standard HISTORIQUE : LE RAPPORT LENGAGNE è En 1999, le député Guy Lengagne mène une étude qui permet de préciser les besoins du pays en Information Géographique. è Notion de Référentiel à Grande Echelle : - Disponible en 2007 sur tout le territoire - Précision métrique - Comprenant une composante topographique - Mise à jour annuelle Décembre 2008 5/42
BD TOPO® Pays HISTORIQUE : LA BD TOPO® Pays La BD TOPO® s’adapte : BD TOPO® Standard BD TOPO® Pays Décembre 2008 6/42 Délai long court Mise à jour 4 à 12 ans annuelle Contenu riche basique Précision métrique
BD TOPO® Pays Décembre 2008 7/42 BD TOPO® Pays
BD TOPO® Pays PRINCIPES è Faire la BD TOPO plus vite et moins cher : - restitution de précision métrique pour les réseaux et le bâti - suppression des travaux de terrain (complètement) - les informations venant du terrain sont issues d’autres produits de l’IGN : BD ORTHO®, BD CARTO®, de la carte au 1: 25 000 è Programmation départementale : - mieux adaptée aux utilisateurs externes - permet des étapes communes avec la réalisation de la BD ORTHO® : prise de vue et aérotriangulation économies Décembre 2008 8/42 meilleure cohérence de la géométrie des 2 produits
BD TOPO® Pays PRODUCTION è Une base de données géographique caractérisée par : – – – Décembre 2008 9/42 1 - prise de vues aériennes (SAA) 2 - aérotriangulation (SBI) 3 - restitution 4 - ajout d’information / (complètement) 5 - mise en base / archivage (SBV)

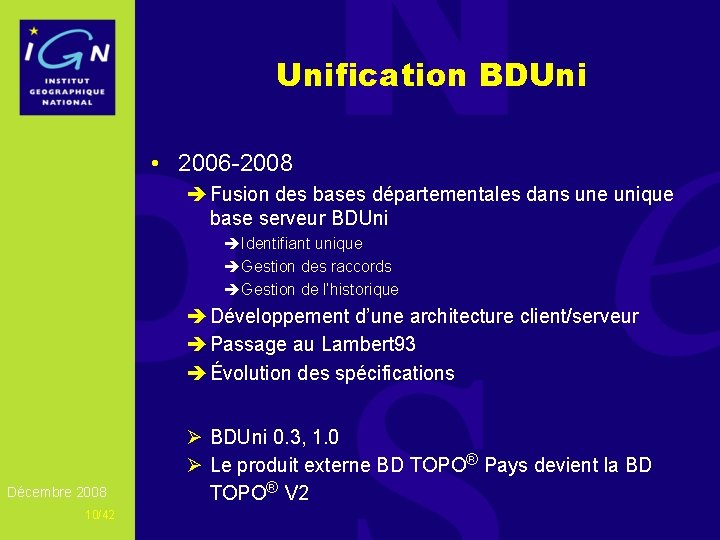

Unification BDUni • 2006 -2008 è Fusion des bases départementales dans une unique base serveur BDUni èIdentifiant unique èGestion des raccords èGestion de l’historique è Développement d’une architecture client/serveur è Passage au Lambert 93 è Évolution des spécifications Décembre 2008 10/42 Ø BDUni 0. 3, 1. 0 Ø Le produit externe BD TOPO® Pays devient la BD TOPO® V 2
La mise à jour en continu (MAJEC) de la BDUni Décembre 2008 11/42
Principes • 4 Principes – Une collecte unique (RGE et RME) – Une production décentralisée – Une démarche partenariale – Une mise à jour en continu Décembre 2008 12/42

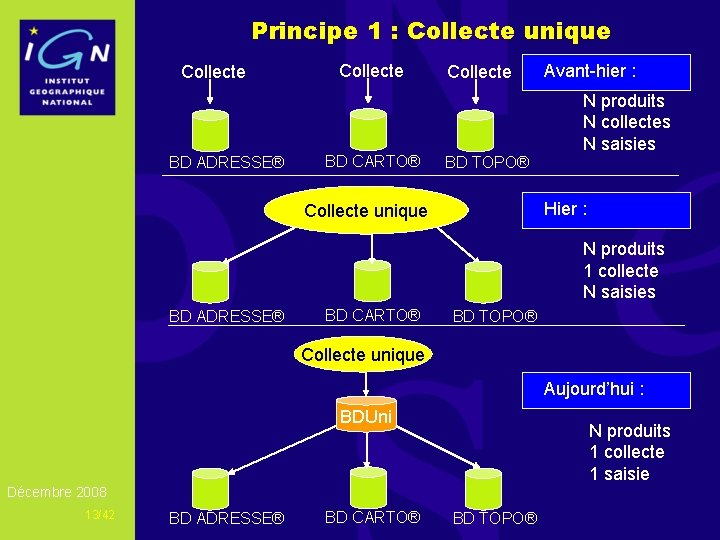

Principe 1 : Collecte unique Collecte BD ADRESSE® Collecte BD CARTO® Collecte Avant-hier : N produits N collectes N saisies BD TOPO® Hier : Collecte unique N produits 1 collecte N saisies BD ADRESSE® BD CARTO® BD TOPO® Collecte unique Aujourd’hui : BDUni N produits 1 collecte 1 saisie Décembre 2008 13/42 BD ADRESSE® BD CARTO® BD TOPO®
Principe 2 : Production décentralisée Les collecteurs sont déployés en région. 2008 7 unités MAJEC (110 collecteurs) 1 collecteur responsable d’un département 1/3 du temps sur le terrain Décembre 2008 14/42
Principe 2 : Production (dé)centralisée • 3 LPIs au SBV – 60 personnes – Restitution • Bâti, routier, hydrographie… – Saisie initiale • Adresse – Unification • Bâti – Production « hors BDUni » • Bâti 3 D • RGE Alti • Prestations : Plan Rhône Décembre 2008 15/42
Principe 3 : Démarche partenariale • Demande de l’État économiser l’argent public en intégrant des données déjà produites et mises à jour par des partenaires extérieurs. • Décembre 2008 16/42 Nos partenaires Organismes nationaux (ex : cadastre, ministères) Services déconcentrés de l’état (ex : DDE) Organismes régionaux (ex : CR) Organismes départementaux (ex : SDIS, CG) Collectivités locales et territoriales (ex : mairies)
Principe 4 : Mise à jour en continu • Demande de l’État minimiser le temps entre le moment où une évolution apparaît sur le terrain et le moment où elle est saisie dans la base • Mais aujourd’hui, seulement certains thèmes sont mis à jour en continu Décembre 2008 17/42
Problématiques Méthodes Mise à jour classique BDUni PVA sert : - à l’investigation - à la saisie Décembre 2008 18/42 Bonne exhaustivité mais faible actualité … MAJEC BDUni ? - Comment trouver ce qui a changé ? - Comment acquérir la géométrie et la sémantique ? Bonne actualité (1 an) mais risque de perte en exhaustivité. . .

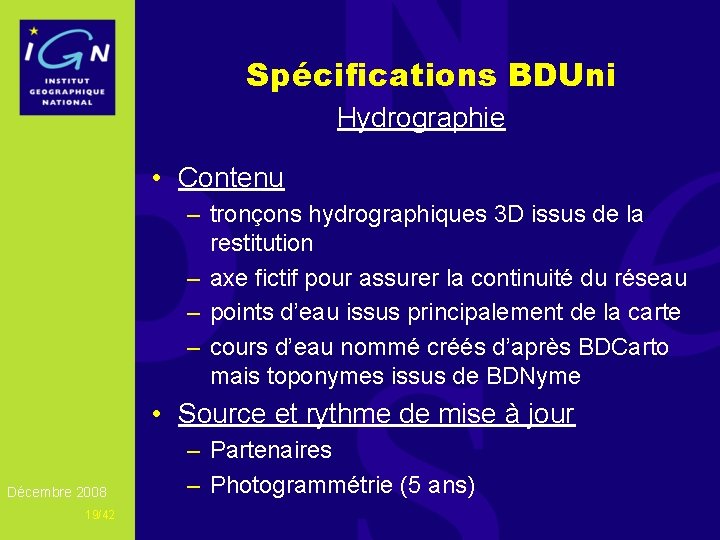

Spécifications BDUni Hydrographie • Contenu – tronçons hydrographiques 3 D issus de la restitution – axe fictif pour assurer la continuité du réseau – points d’eau issus principalement de la carte – cours d’eau nommé créés d’après BDCarto mais toponymes issus de BDNyme • Source et rythme de mise à jour Décembre 2008 19/42 – Partenaires – Photogrammétrie (5 ans)
Processus de production Restitution photogrammétrique • Les sources de données – Des photographies aériennes couleur numériques, avec un recouvrement de 60%, dont la position est calculée par rapport au terrain Décembre 2008 20/42
Processus de production Restitution photogrammétrique • Décembre 2008 21/42 détermination de la position absolue des clichés par rapport à des points pris sur le terrain (aérotriangulation) À cette étape : fabrication de la BD ORTHO® par prise en compte du relief (MNT)

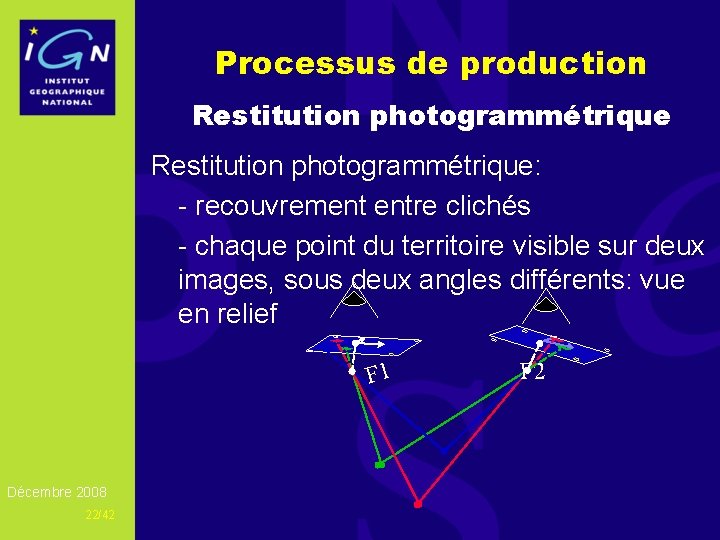

Processus de production Restitution photogrammétrique: - recouvrement entre clichés - chaque point du territoire visible sur deux images, sous deux angles différents: vue en relief F 1 Décembre 2008 22/42 F 2

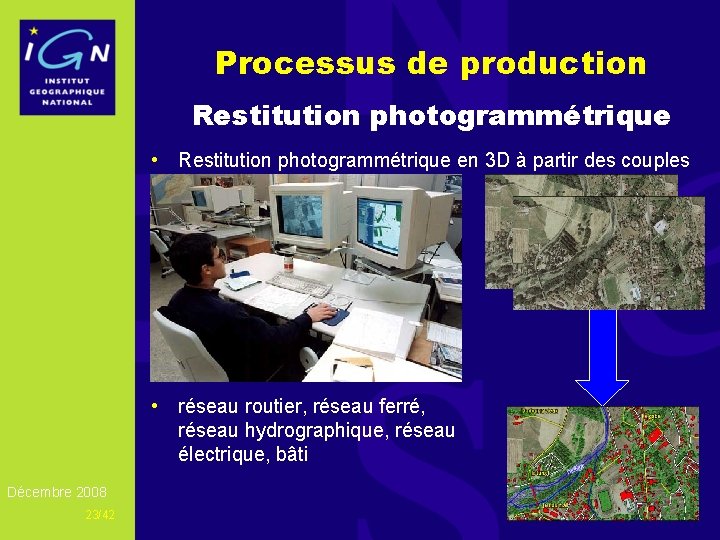

Processus de production Restitution photogrammétrique • Restitution photogrammétrique en 3 D à partir des couples de clichés en stéréoscopie • réseau routier, réseau ferré, réseau hydrographique, réseau électrique, bâti Décembre 2008 23/42
Mise à niveau / Mise à jour • En MAJEC – Raccords départementaux – Mise à jour des aménagements hydrographiques importants (canaux, surfaces d’eau > 50 ha) – Investigation des zones à restituer • En restitution Décembre 2008 24/42 – Mise à jour : aménagements (lacs de retenue, bassins de rétention, détournement de cours d’eau…) – Mise à niveau : reprise de géométrie (Z)

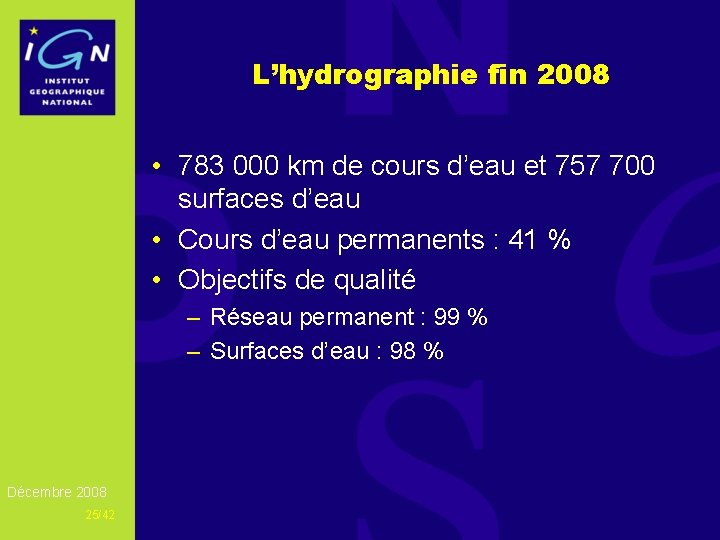

L’hydrographie fin 2008 • 783 000 km de cours d’eau et 757 700 surfaces d’eau • Cours d’eau permanents : 41 % • Objectifs de qualité – Réseau permanent : 99 % – Surfaces d’eau : 98 % Décembre 2008 25/42
