BBS Sicherheitsschulung 2014 Elektrische Gefährdungen bei Instandsetzungsarbeiten an Elektroinstallationen und elektrischen Einrichtungen an Tankstellen Thomas Schenk Jürgen Schieck Fa. TOPTEQ Fa. Wash. Tec Betriebsleitung Quality / HSE DACH

Übersicht Elektrische Gefährdungen bei Instandsetzungsarbeiten an Elektroinstallationen und elektrischen Einrichtungen an Tankstellen Ø Ø Ø Vorstellung Statistiken zu Unfällen mit Strom Definition der Gefährdungen durch Strom Gefahr durch Brand und Stromschlag Umsetzung der fünf Sicherheitsregeln Elektrische Gefährdungen beurteilen Persönliche Sicherheitsausrüstung Die 10 Sicherheitsregeln für elektrotechnische Laien Verhalten bei Elektrounfällen Beispiele für Gefährdungen Zusammenfassung BBS-Sicherheitsschulung 2014 Seite 2

Statistiken zu Unfällen mit Strom BBS-Sicherheitsschulung 2014 Seite 3

Statistiken zu Unfällen mit Strom BBS-Sicherheitsschulung 2014 Seite 4

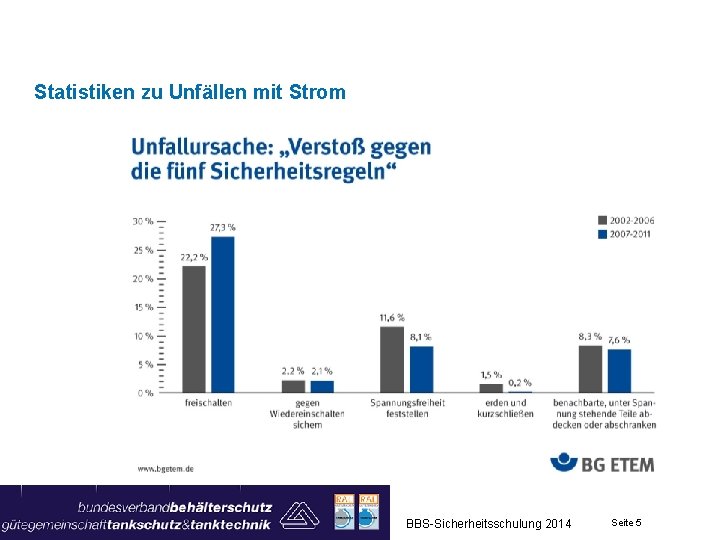

Statistiken zu Unfällen mit Strom BBS-Sicherheitsschulung 2014 Seite 5

Statistiken zu Unfällen mit Strom BBS-Sicherheitsschulung 2014 Seite 6

Definition der Gefährdungen durch Strom Primäre Gefährdung: Ø Brandgefahr durch fehlerhafte Installationen oder Verschmutzung elektrotechnischer Einrichtungen Ø Gefährdung durch elektrischen Schlag und den infolge auftretenden Stromfluss durch den menschlichen Körper Sekundäre Gefährdung: Ø Sturzgefahr Ø Ungewollter Anlauf von Anlagenteilen BBS-Sicherheitsschulung 2014 Seite 7

Brandgefahr durch mangelhafte Installation Brandgefahren lassen sich bereits durch hinreichende Planung minimieren oder ausschließen: Biegeradien? Brandschott? BBS-Sicherheitsschulung 2014 Seite 8

Abwendung der Brandgefahren Am Beispiel der vorherigen Seite wurde Ø das Brandschott nicht korrekt nachgesetzt Ø die DIN VDE 0100 Teil 520 / Verlegeart B 2 nicht korrekt beachtet • Verlegung von mehradrigen Leitungen und Kabeln im Rohr oder im Kanal • Biegeradien nicht eingehalten Zu enge Biegeradien könnten die Isolation von Adern/Kabeln quetschen oder beschädigen. Kurzschlüsse und Stromunfälle könnten die Folgen sein. BBS-Sicherheitsschulung 2014 Seite 9

Brandgefahr durch Überlastung Durch die laufende Änderung der elektrischen Anlagen, als Beispiel die Außerachtlassung der Strombelastung einzelner Stromkreise bei Erweiterung, kann Brandgefahr entstehen. BBS-Sicherheitsschulung 2014 Seite 10

Brandgefahr an Leitungsklemmen Durch nicht fachgerechte Anschlüsse, wie z. B. lose Klemmen, kann es durch den zu hohen Stromfluss zu Bränden kommen. BBS-Sicherheitsschulung 2014 Seite 11

Gefahr durch Stromschlag Der erste Stromunfall(? )! Während der Inbetriebnahme der am 04. 11. 1879 neu eingerichteten elektrischen Beleuchtung des Reichstagsgebäudes in Berlin: , , Ein Angestellter wollte einigen Herren erklären, wie die Lampen arbeiten. Zu diesem Zweck hatte er eine von den Laternen heruntergelassen, die an Aufziehvorrichtungen hingen. Dabei war er unvorsichtig, berührte bei geöffnetem Stromkreise beide Pole und fiel infolge des Schlages zu Boden. Einer der umstehenden Herren machte den Vorschlag, den in den Körper eingedrungenen Strom unschädlich in die Erde abzuleiten. Der Verunglückte wurde sofort in den Garten geschafft, wo beide Hände in den Erdboden gesteckt wurden. Dort lag der Elektrisierte, bis er sich erholt hatte. " Zeitschrift für angewandte Elektrizitätslehre (1879) BBS-Sicherheitsschulung 2014 Seite 12

Gefahr durch Stromschlag Stromstärken: (Kontakt bei 1, 5 s Einwirkdauer, 230 V/50 Hz) 0, 5 - 2 m. A bei Berührung Kribbeln im Finger („Ameisenlaufen“) - 15 m. A beginnende Muskelverkrampfung. Loslassen des Kontaktes ist meist noch möglich. Beginnende Atemschwierigkeiten. - 30 m. A wird die Herzrhythmussteuerung bereits gestört, das Herz arbeitet unregelmäßig und kann aussetzen. Die Muskeln verkrampfen stärker und die Stromquelle kann z. T. nicht mehr losgelassen werden. 5 v. H. Herzkammerflimmern. - 50 m. A tritt in den meisten Fällen Bewusstlosigkeit ein und bei 50 v. H. setzt Herzkammerflimmern ein + Sauerstoffmangel. - 80 m. A sind lebensgefährlich. Sauerstoffmangel und in der Folge Kreislaufprobleme. Über 130 m. A Herzstillstand / schwere Verbrennungen. BBS-Sicherheitsschulung 2014 Seite 13

Gefahr durch Stromschlag Ø links der Linie a: In der Regel keine Wahrnehmung Ø zwischen Linie a und Linie b: In der Regel keine schädlichen physiologischen Wirkungen Ø zwischen Linie b und Linie d Keine Organschäden zu erwarten, mit höherer Stromstärke und Zeitdauer Störung der Reizbildung und Reizleitung im Herzen Ø rechts der Linie d: Herzkammerflimmern, Herzstillstand, Atemstillstand, schwere Verbrennungen Ø die Linie c: Auslösekennlinie eines 30 m. A FI-Schutzschalters (RCD) BBS-Sicherheitsschulung 2014 Seite 14

Gefahr durch Stromschlag Bedingung Auswirkung hoher Strom, wie vom Blitzschlag oder Hochspannung Thermisch Wechselstrom, Stromimpulse, die Muskeln anregen/lähmen Muskelreizend Gleichstrom, lange Einwirkdauer Chemisch BBS-Sicherheitsschulung 2014 Seite 15

Gefahr durch Stromschlag Thermische Wirkung: Der elektrische Strome führt bei großer Stromstärke an der Ein- und Austrittsstelle zu Verbrennungen. Dabei kann es durch entstehende Lichtbögen zum Verkohlen der Körperteile kommen. Als Folge dieser starken Verbrennungen sind die Nieren überlastet, was zum Tode führen kann. • Fließt der Strom durch das Herz, werden Zellen zerstört • Innerhalb der nächsten 24 Stunden „platzt“ die Zelle • Dies löst den gleichen Effekt aus wie ein Stromschlag Jeder Stromunfall muss vom Arzt behandelt werden! BBS-Sicherheitsschulung 2014 Seite 16

Gefahr durch Stromschlag Muskelreizende Wirkung: Fast alle menschlichen Organe funktionieren aufgrund elektrischer Impulse. Diese schwachen Impulse steuern die Bewegung der Muskeln in unserem Körper. Mögliche Auswirkungen eines Stromschlags auf die Muskulatur: • Der Muskel kann nicht gezielt gesteuert werden • Die Muskeln können verkrampfen. Z. B. könnten Handmuskeln einen erfassten Gegenstand nicht mehr loslassen. • Atemstillstand kann eintreten. • Eintretender Herzstillstand oder • der geregelte Ablauf der einzelnen Herzmuskelbewegungen wird durcheinander gebracht. Folge: Herzkammerflimmern. BBS-Sicherheitsschulung 2014 Seite 17

Gefahr durch Stromschlag Herzkammerflimmern – das absolute Chaos! Einzelne/mehrere Muskelzellen können nach einem Stromschlag beginnen, selbst und in einem anderen Takt elektrische Impulse zu erzeugen und führen dadurch zu einem Chaos im Herzen. Das Herz reagiert auf jeden Impuls und zieht sich nicht mehr einheitlich zusammen, sondern flimmert nur noch unkontrolliert. Aufgrund des Flimmerns geht die Pumpfunktion des Herzens verloren und ist in der Wirkung wie ein Herzstillstand. BBS-Sicherheitsschulung 2014 Seite 18

Gefahr durch Stromschlag Chemische Wirkung: Flüssigkeiten des menschlichen Körpers, also z. B. Schweiß, Speichel, Blut und Zellflüssigkeit, sind Elektrolyte. Das heißt, sie leiten den elektrischen Strom besonders gut durch unseren Körper. Durch die chemische Wirkung des Stromes kann, vor allem bei längerer Einwirkdauer, • das Blut elektrolytisch zersetzt werden • es zu schweren Vergiftungen kommen • es erst nach einigen Tagen zu Folgeerkrankungen kommen Bei Stromunfällen spielt die chemische Wirkung des Stromes auf den Körper eine eher untergeordnete Rolle, da in der Regel die Einwirkdauer zu kurz ist und die thermischen als auch muskelreizenden Wirkungen überwiegen. BBS-Sicherheitsschulung 2014 Seite 19

Die fünf Sicherheitsregeln Unter Beachtung der fünf Sicherheitsregeln der Elektrotechnik können Gefährdungen nahezu ausgeschlossen werden. 3. Spannungsfreiheit feststellen! 1. Freischalten! 2. Gegen Wiedereinschalten sichern! 4. Erden und kurzschließen! (nur bei >1000 V) 5. Benachbarte, unter Spannung stehende Teile abdecken oder abschranken! BBS-Sicherheitsschulung 2014 Seite 20

Die fünf Sicherheitsregeln 1. Sicherheitsregel Freischalten: Aber wie? Eine Gefährdung tritt oftmals auf durch die nicht angepasste Dokumentation zur Schaltgerätekombination über deren Lebenszyklus. BBS-Sicherheitsschulung 2014 Seite 21

Die fünf Sicherheitsregeln Beispiel Störungsbeseitigung: Ø Mitarbeiter lokalisiert die Störung vor Ort Ø Stellt Fehler fest und muss den Stromkreis freischalten Ø Findet veraltete bzw. nicht aktualisierte Dokumentation vor Gefahr: Er schaltet womöglich falsche Stromkreise frei Die Basis für eine sichere Arbeit und die Anwendung der 1. Sicherheitsregel des „Freischaltens“ ist eine ordnungsgemäße Dokumentation! BBS-Sicherheitsschulung 2014 Seite 22

Die fünf Sicherheitsregeln ü Nur wenn die komplette Dokumentation vor Ort liegt, kann der Mitarbeiter sicher Freischalten und die Arbeitsaufträge korrekt durchführen. ü Bei allen Veränderungen der Elektroverteilung im Rahmen von Projekten und Reparaturen ist die ausführende Firma für die Anpassung der Dokumentation verantwortlich. ü Im tanktechnischen Bereich sorgen Meldungen aus ZÜSPrüfungen (Mängel) automatisch für eine Anpassung der Dokumentation. BBS-Sicherheitsschulung 2014 Seite 23

Die fünf Sicherheitsregeln 2. Sicherheitsregel „Gegen Wiedereinschalten sichern“ unter Zuhilfenahme von Schaltsperren. Beispiele zum Einsetzten in die Plombenlöcher: BBS-Sicherheitsschulung 2014 Seite 24

Die fünf Sicherheitsregeln 2. Sicherheitsregel „Gegen Wiedereinschalten sichern“ unter Zuhilfenahme von Schaltsperren. Beispiele für Schalter ohne Plombenlöcher: BBS-Sicherheitsschulung 2014 Seite 25

Die fünf Sicherheitsregeln 2. Sicherheitsregel „Gegen Wiedereinschalten sichern“ unter Zuhilfenahme von Schaltsperren. Beispiel: Neozed/Diazed Schaltsperre Merke: Die Kennzeichnung der Trennstelle gehört ebenso zur 2. Sicherheitsregel! BBS-Sicherheitsschulung 2014 Seite 26

Die fünf Sicherheitsregeln 3. Sicherheitsregel „Spannungsfreiheit feststellen“ unter Zuhilfenahme eines zweipoligen Spannungsprüfers Beispiele für VDE-gerechte zweipolige Spannungsprüfer BBS-Sicherheitsschulung 2014 Seite 27

Die fünf Sicherheitsregeln 4. Sicherheitsregel „Erden und Kurzschließen“ wird nur im Bereich von Mittel- und Hochspannung über 1000 V angewendet. 5. Sicherheitsregel „Benachbarte, unter Spannung stehende Teile abdecken oder abschranken. “ • Das Abdecken kann erforderlich werden bei Arbeiten an Elektroschaltgerätekombinationen – immer dann, wenn die Gefahr besteht, unter Spannung stehende Teile zu berühren. • Das Abschranken wird als Schutzmaßnahme im Mittelspannungsbereich vor Transformatorenstationen angewendet. BBS-Sicherheitsschulung 2014 Seite 28

Elektrische Gefährdungen beurteilen Die betriebliche Gefährdungsbeurteilung: Gut zu wissen, was und vor allem wie es zu tun ist. Die betriebliche Gefährdungsbeurteilung ist der Grundstein für sicheres Arbeiten! BBS-Sicherheitsschulung 2014 Seite 29

Elektrische Gefährdungen beurteilen Die Betriebsanweisungen: Die Einhaltung der vorgenannten Regelungen muss in betrieblichen Anweisungen verankert werden. Das dafür vorgesehene Medium sind die Betriebsanweisung für den Mitarbeiter - freigegeben von der Geschäftsführung. BBS-Sicherheitsschulung 2014 Seite 30

Elektrische Gefährdungen beurteilen Arbeitsplatzbezogene Gefährdungsbeurteilung: Die betriebliche Gefährdungsbeurteilung Betriebsanweisungen sind erstellt und Gefährdungsbeurteilung am Arbeitsplatz / vor Ort. ist nun BBS-Sicherheitsschulung 2014 durchgeführt, folgt die Seite 31

Elektrische Gefährdungen beurteilen Arbeitsfreigabe WCF: Die Beteiligten werden über die Arbeitsfreigabe über die Arbeiten und Gefährdungen informiert. Bei der Bearbeitung der Arbeitsfreigabe ist im Falle von Arbeiten an der Elektroanlage insbesondere die detaillierte Durchsprache mit dem Tankstellenpersonal wichtig. Nur so ist sichergestellt, dass freigeschaltete Einrichtungen nicht durch unbeteiligte Dritte absichtlich oder unbewusst wieder eingeschaltet werden. BBS-Sicherheitsschulung 2014 Seite 32

Persönliche Sicherheitsausrüstung Beispiele für Sicherheitsausrüstungen Elektroinstallationen: ü ü ü ü bei Arbeiten Geeignete Messgeräte Isolierte Werkzeuge bis 1 KV Griff für NH-Sicherungen Helm mit Visier Schutzhandschuhe bis 1 KV Abdeckungsmaterial Schutzmatte BBS-Sicherheitsschulung 2014 Seite 33 an

Die 10 Sicherheitsregeln für elektrotechnische Laien 1. Prüfen Sie elektrische Geräte und Anlagen vor der Benutzung auf augenscheinliche Mängel. ü verwenden Sie keine beschädigten Leitungen / Betriebsmittel ü halten Sie die Anschlussleitungen in einwandfreien Zustand BBS-Sicherheitsschulung 2014 Seite 34

Die 10 Sicherheitsregeln für elektrotechnische Laien 2. Verwenden und bedienen Sie Geräte und Anlagen entsprechend der Benutzerinformation oder Einweisung. ü nur die vom Hersteller vorgesehene Schaltorgane verwenden ü stets am Stecker, nie an der Leitung ziehen BBS-Sicherheitsschulung 2014 Seite 35

Die 10 Sicherheitsregeln für elektrotechnische Laien 3. Vorsicht in nassen und feuchten Bereichen. ü schützen Sie elektrische Geräte vor Spritzwasser ü darauf achten, dass Leitungen oder Betriebsmittel nicht im Wasser liegen BBS-Sicherheitsschulung 2014 Seite 36

Die 10 Sicherheitsregeln für elektrotechnische Laien 4. Bei Störungen sofort Stecker ziehen oder die Spannung abschalten. ü Stecker ziehen, spannungsfrei arbeiten ü Personen mit Hilfe von isoliertem Hilfsmittel, z. B. Holzstiel, befreien Aber! Eigenschutz hat Vorrang BBS-Sicherheitsschulung 2014 Seite 37

Die 10 Sicherheitsregeln für elektrotechnische Laien 5. Melden Sie Schäden oder Veränderungen an Geräten und Anlagen sofort der Elektrofachkraft oder dem Vorgesetzten. 6. Nur die Elektrofachkraft ist zum Errichten, Ändern und Instandsetzen elektrischer Anlagen und Betriebsmittel befähigt und berechtigt. BBS-Sicherheitsschulung 2014 Seite 38

Die 10 Sicherheitsregeln für elektrotechnische Laien 7. Verwenden Sie die für die Umgebungsbedingung geeigneten bzw. bereitgestellten Geräte. ü vor der Benutzung über die Sicherheitsmaßnahmen informieren ü Verlängerungen einfacher Bauart nicht in feuer- bzw. ex-gefährdeten Bereichen verwenden BBS-Sicherheitsschulung 2014 Seite 39

Die 10 Sicherheitsregeln für elektrotechnische Laien 8. Elektrische Betriebsstätten und Schaltanlagen nicht betreten. Achten Sie auf Beschilderung und Absperrungen. ü Öffnen Sie keine Schaltschränke, Schaltkasten, Verteilungen oder Klemmkästen BBS-Sicherheitsschulung 2014 Seite 40

Die 10 Sicherheitsregeln für elektrotechnische Laien 9. Nur nach Anweisung einer Elektrofachkraft dürfen Sie Arbeiten in der Nähe elektrischer Anlagen durchführen. 10. Bei Arbeiten in der Nähe von Freileitungen oder Kabeln sind besondere Sicherheitsmaßnahmen einzuhalten. Folgen Sie den Anweisungen der Elektrofachkraft! BBS-Sicherheitsschulung 2014 Seite 41

Verhalten bei Elektrounfällen Selbstschutz hat Vorrang!!! 1. Ruhe bewahren 2. Sofortmaßnahmen • Strom abschalten bzw. • Verunfallten von der Spannung lösen • Verletzten aus Gefahrenbereich bringen 3. Unfall melden • Notruf absetzen 4. Erste Hilfe • Wenn möglich ausgebildeten Ersthelfer rufen • Bei Kreislaufstillstand Kombination aus Beatmung und Herzdruckmassage durchführen 5. Weitere Maßnahmen • Rettungskräfte / Krankenwagen einweisen • Auch bei leichten Stromunfällen IMMER Arzt aufsuchen BBS-Sicherheitsschulung 2014 Seite 42

Beispiele für Gefährdungen Kabel und Leitungen ü NYM Mantelleitung ist nicht für den Einsatz unter direkter UV-Licht. Einstrahlung zugelassen. Das Material wird brüchig, es kann Wasser eintreten. ü Vorsicht: elektrischer Schlag bei Berührung möglich BBS-Sicherheitsschulung 2014 Seite 43

Beispiele für Gefährdungen Nacharbeiten zur Installation ü Nachträglich die Zuleitung mit einer Klemmschelle fixiert ü Kunststoffdruckscheibe sprang ab und der scharfkantige Bügel schnitt in die Isolierung ü Kurzzeitiger Erdschluss der Zuleitung ü LOTO? BBS-Sicherheitsschulung 2014 Seite 44

Beispiele für Gefährdungen Kabel und Leitungen ü Durch das Öffnen von Schächten und von abgehängten Decken kann immer eine Gefährdung bestehen durch offene Leitungsenden oder defekte Leitungen. ü Vorsicht: elektrischer Schlag bei Berührung möglich BBS-Sicherheitsschulung 2014 Seite 45

Beispiele für Gefährdungen Arbeiten im Bistro/Shop Minimieren der Gefährdungen ü Geräte aus dem Bistro. Umfeld entfernen ü Sichere Arbeitsumgebung schaffen ggf. an anderer Stelle arbeiten BBS-Sicherheitsschulung 2014 Seite 46

Beispiele für Gefährdungen Gebäudeinstallation Nicht zu Ende gebracht oder nicht zu Ende gedacht? BBS-Sicherheitsschulung 2014 Seite 47

Beispiele für Gefährdungen Arbeiten auf dem Dach Trotz beschwerlichem Auf- und Abstieg auf und vom Dach müssen die Geräte, an denen gearbeitet wird, für die Reparaturen stromlos geschaltet und gegen Wiedereinschalten gesichert werden. BBS-Sicherheitsschulung 2014 Seite 48

Beispiele für Gefährdungen Betriebsmittel Schutzkontakt abgebrochen Unmittelbar vor der Benutzung von elektrischen Betriebsmittel eine Sichtprüfung durchführen. Lieber einen 2. Blick darauf werfen anstelle blind zu vertrauen. Kontakt ungeschützt Wo ist der Stecker? BBS-Sicherheitsschulung 2014 Seite 49

Beispiele für Gefährdungen Außenbeleuchtung Die Anschlüsse wurden so an einer Beleuchtungsanlage vorgefunden. Da für die Fehlersuche die Anlage unter Spannung gesetzt werden muss, kann es hier auch zu schweren Verletzungen infolge des elektrischen Schlages kommen. BBS-Sicherheitsschulung 2014 Seite 50

Beispiele für Gefährdungen Arbeiten an Zapfsäulen Bei Arbeiten an Zapfsäulen ist die Eigensicherung des Mitarbeiters durch geeignete Absperrung erste Priorität. Zapfsäulen müssen für Reparaturen immer in der Elektroverteilung komplett spannungslos geschaltet und gegen Wiedereinschalten gesichert werden. BBS-Sicherheitsschulung 2014 Seite 51

Zusammenfassung Solange die Arbeiten an Elektroinstallationen unter Einhaltung der fünf Sicherheitsregeln (insbesondere LOTO) stattfinden, können Gefährdungen durch elektrischen Strom nahezu ausgeschlossen werden. Dennoch gilt: Ø Besondere Aufmerksamkeit an bestehenden Anlagen • mit zunehmendem Alter und bei Umbauten, • nach Erweiterungen und komplexen Reparaturen, • Bei fehlender oder nicht aktueller Dokumentation/Plänen, Ø Erhöhte Gefährdung bei Fehlersuche unter Spannung • durch unbeabsichtigtes Anlaufen von Maschinen • aufgrund Mängel an der Installation Nur entsprechend geschulte Mitarbeiter dürfen Arbeiten an elektrischen Anlagen durchführen! BBS-Sicherheitsschulung 2014 Seite 52
